Как подсоединить портативное зарядное устройство (ICCB: кабель со встроенным блоком управления)

Работа

  1. Вставьте вилку зарядного кабеля в бытовую розетку.

  2. Проверьте, светится ли лампа питания (зеленая) на блоке управления.

  3. Нажмите педаль тормоза и установите автомобиль на стояночный тормоз.

  4. Выключите все переключатели, установите рычаг переключения передач в положение «P» (Парковка) и заглушите автомобиль. Если зарядка началась без переключения передачи в положение «P» (парковка), зарядка начнется после автоматического переключения передачи в положение «P» (парковка).

  5. Откройте крышку гнезда зарядки.

    Подробнее см. Крышка гнезда зарядки .

  6. Откройте защитную крышку разъема зарядного кабеля и штекера. Проверьте, нет ли на них посторонних веществ или пыли.

  7. Возьмите разъем зарядного кабеля за ручку и вставьте в разъем для зарядки автомобиля. Разъем нужно вставить полностью. Неправильная или неполная вставка разъема в гнездо может привести к пожару.

  8. Зарядка начинается автоматически (загорается индикатор зарядки).

  9. ‌Убедитесь, что индикаторная лампа ( ) зарядки высоковольтного аккумулятора на приборной панели включена. ‌Зарядка не происходит, если индикатор зарядки ( ) выключен. В случае неправильной или неполной вставки разъема в гнездо, отсоедините и подсоедините кабель еще раз.

    OMV053096L

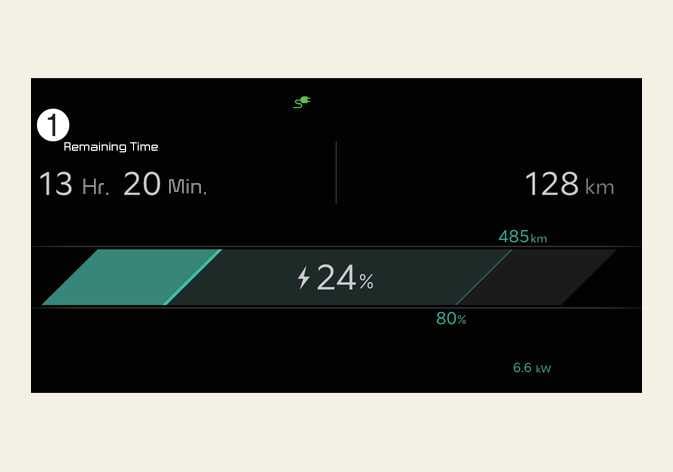

  10. После начала зарядки на приборном щитке в течение приблизительно 1 минуты отображается расчетное время зарядки.

OMV013050L

  1. Оставшееся время

Если во время процесса зарядки двери водителя будут открыты, на комбинации приборов снова будет отображаться предполагаемое время зарядки в течение приблизительно 1 минуты. Если установлен режим запланированной зарядки или запланированного включения кондиционера/обогревателя, расчетное время зарядки отображается как «--».

ПРЕДОСТЕРЕЖЕНИЕ

Убедитесь, что выбранный уровень заряда соответствует мощности вашего автоматического выключателя, чтобы избежать перегорания предохранителя.

ПРИМЕЧАНИЕ

  • Если вы не можете открыть крышку зарядного разъема из-за образования наледи, слегка постучите по ней или удалите наледь. Не пытайтесь открыть крышку зарядного разъема с применением силы.

  • Несмотря на то, что зарядка возможна, когда кнопка EV находится в положении ON/START (Вкл./Пуск), в целях безопасности начинайте зарядку, когда кнопка EV находится в положении «OFF» (Выкл.), а коробка передач переключена в положение «P» (Парковка). Электрическими системами электромобиля, такими как радио, можно пользоваться после начала зарядки. Для этого кнопку EV нужно переключить в режим «START» (Пуск) или «ON» (Вкл.).

    Во время зарядки нельзя переключать передачу с «P» (Парковка) на любую другую передачу.

  • В зависимости от состояния и характеристик высоковольтного аккумулятора, характеристик зарядного устройства, а также температуры окружающего воздуха, время зарядки может варьироваться.

  • Если разъем зарядного кабеля и гнездо для зарядки подключены неправильно, разъем может болтаться или вибрировать. В этом случае возьмите разъем зарядного кабеля за ручку и вставьте его до упора.
