Cómo comprobar el símbolo en la etiqueta de carga (para Europa) (si está equipado)

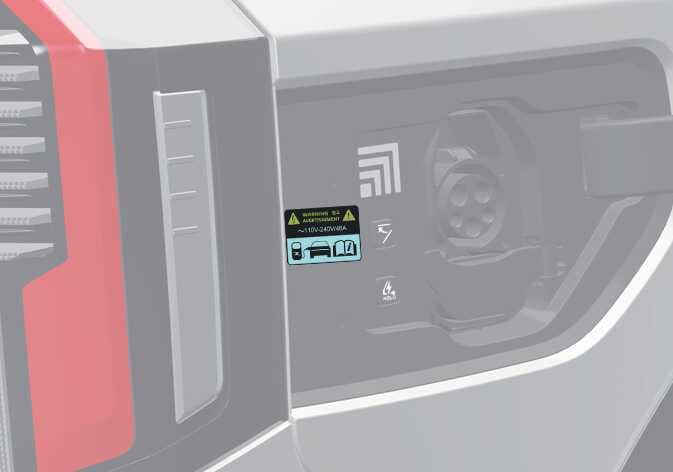

ENTRADA de carga del vehículo

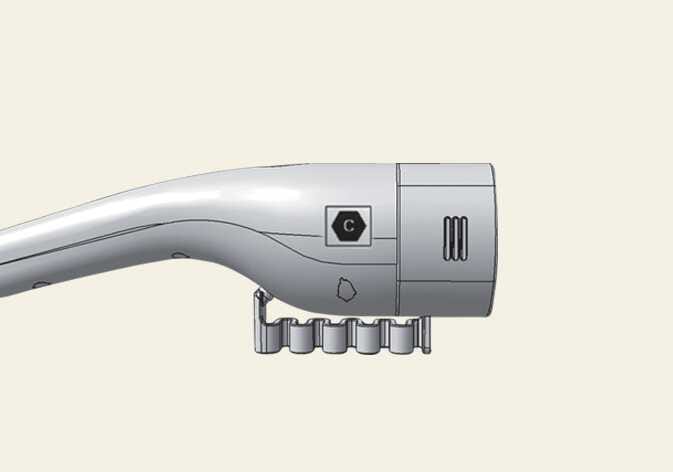

SALIDA del conector de carga
OMV103011L
OMV103013L

<Ubicación de los símbolos y ejemplo de aplicación>
OMV103012R

Precauciones para la carga de CA y para el cargador lento* (cable de carga portátil*) (carga de CA)

  1. Después de abrir la puerta de carga, compruebe el símbolo de carga en la parte inferior de la etiqueta de advertencia.

  2. Compruebe el símbolo del conector de carga del cable de CA y del cargador de mantenimiento.

  3. Después de comprobar la letra del abecedario del símbolo de carga, proceda con el paso de carga.

    Consulte Tabla de símbolos de la etiqueta de carga eléctrica (para Europa).

  4. Si se utiliza el conector de carga con un símbolo no coincidente, se corre el riesgo de que se produzcan fallos, incendios, lesiones, etc.

: Según su región, es posible que este cable no se incluya con su vehículo.

Precauciones para la carga de CC (carga de CC)

  1. Después de abrir la puerta de carga, compruebe el símbolo de carga en la parte inferior de la etiqueta de advertencia.

  2. Compruebe el símbolo del conector de carga en la estación de carga de alta velocidad.

  3. Después de comprobar la letra del abecedario del símbolo de carga, proceda con el paso de carga.

    Consulte Tabla de símbolos de la etiqueta de carga eléctrica (para Europa).

  4. Si se utiliza el conector de carga con un símbolo no coincidente, se corre el riesgo de que se produzcan fallos, incendios, lesiones, etc.

Etiqueta de carga eléctrica (para Europa)

OMV103012R

  1. Advertencia para alta tensión

  2. Símbolo de la puerta de carga

  3. Para obtener más información, consulte Cómo comprobar el símbolo en la etiqueta de carga (para Europa).

  4. Tensión y corriente de carga

    ( ): CA monofásica

    ( ): Trifásica de CA

5~7: Símbolos del tipo de carga. Para obtener más información, consulte Tabla de símbolos de la etiqueta de carga eléctrica (para Europa).

Tabla de símbolos de la etiqueta de carga eléctrica (para Europa)

Carga de CA y del cargador* de mantenimiento

: Según su región, es posible que este cable no se incluya con su vehículo.

Tipo de alimentación

Estándar

Configuración

Tipo de accesorio

Intervalo de tensión

Identificador

CA

EN 62196-2

TYPE 2

Conector del vehículo y entrada del vehículo

≤480 V RMS
Carga de CC

Tipo de alimentación

Estándar

Configuración

Tipo de accesorio

Intervalo de tensión

Identificador

CC

EN 62196-3

FF

Conector del vehículo y entrada del vehículo

De 50V a 500V

De 200V a 920V
