A fényszóró és az első ködfényszóró beállítása (Európában)

A fényszóró beállítása

Izzó típusa
LED típusú
1
Fújja fel a gumiabroncsokat az előírt nyomásra, és távolítsa el az összes súlyt a gépkocsiból a vezető, a pótkerék és a szerszámok kivételével.
2
A gépkocsival vízszintes talajra kell állni.
3
Rajzoljon a képernyőre függőleges vonalakat (amelyek az adott fényszórók középpontjain haladnak át) és egy vízszintes vonalat (amely a fényszórók középpontján halad át).
4
A fényszóró és az akkumulátor normál állapotában állítsa be a fényszórókat úgy, hogy a legfényesebb rész a vízszintes és függőleges vonalakra essen.
5
A tompított fényszóró balra vagy jobbra állításához forgassa a csavarhúzót (1) az óramutató járásával megegyező, illetve ellentétes irányba. A tompított fényszóró felfelé vagy lefelé történő állításához forgassa a csavarhúzót (2) az óramutató járásával megegyező, illetve ellentétes irányba.

Az első ködlámpa beállítása (felszereltségtől függően)

  • Az első ködfényszóró ugyanazzal a módszerrel állítható be, mint a fényszóró.
  • Ha az első ködlámpa és az elem megfelelő állapotban van, akkor állítsa be az első ködlámpa .
  • Az első ködlámpa felfelé, ill. lefelé történő beállításához forgassa a csavarhúzót az óra járásával megegyező, ill. ellentétes irányba.

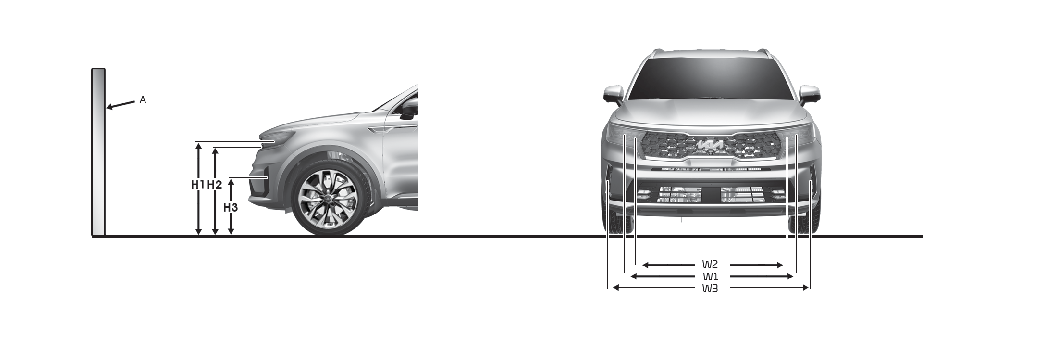

Célzópont

* A: Képernyő

A gépkocsi állapota

Elülső fényszóró (LED típus)

Ködfényszóró (LED-es típus) (felszereltségtől függően)

Talajtól számított magasság

Lámpák közötti távolság

Talajtól számított magasság

Lámpák közötti távolság

Tompított/országúti fényszóró

Tompított/országúti fényszóró

H1

H2

W1

W2

H3

W3

vezető nélkül

[mm (hüvelyk)]

A típus

887

(34,9)

870

(34,2)

1536

(60,5)

1316

(51.8)

408

(10.3)

1092

(27.7)

B típus

879

(22,3)

862

(33,9)

1482

(37,6)

1237

(60,5)

vezetővel

[mm (hüvelyk)]

A típus

880

(34,6)

863

(34,0)

1536

(60,5)

1536

(51.8)

401

(10.1)

1092

(27.7)

B típus

872

(22,1)

855

(33,7)

1482

(37,6)

1536

(60,5)

Tompított fényszóró (LHD jármű)

10 m képernyő alapján

A: Járműtengely

B: A bal oldali fényszóróizzó középpontjának függőleges vonala

C: A jobb oldali fényszóróizzó középpontjának függőleges vonala

D: A fényszóró izzó középpontjának vízszintes vonala

E: Talaj

F: Leválasztó vonal

1
Kapcsolja fel a tompított fényszórót úgy, hogy a vezető ne tartózkodjon a gépkocsiban.
2
A megfelelő törésvonal a képen látható.
3
A tompított fényszóró beállításakor először a vízszintes beállítást, azután a függőleges beállítást kell elvégezni.
4
Ha a gépkocsi fényszóró magasságállító berendezéssel van felszerelve, akkor állítsa a fényszóró magasságállító berendezés kapcsolóját „0” állásba.

Tompított fényszóró (RHD jármű)

10 m képernyő alapján

A: Járműtengely

B: A bal oldali fényszóróizzó középpontjának függőleges vonala

C: A jobb oldali fényszóróizzó középpontjának függőleges vonala

D: A fényszóró izzó középpontjának vízszintes vonala

E: Talaj

F: Leválasztó vonal

1
Kapcsolja fel a tompított fényszórót úgy, hogy a vezető ne tartózkodjon a gépkocsiban.
2
A megfelelő törésvonal a képen látható.
3
A tompított fényszóró beállításakor először a vízszintes beállítást, azután a függőleges beállítást kell elvégezni.
4
Ha a gépkocsi fényszóró magasságállító berendezéssel van felszerelve, akkor állítsa a fényszóró magasságállító berendezés kapcsolóját „0” állásba.

Első ködfényszóró

10 m képernyő alapján

A: Járműtengely

B: A bal oldali ködlámpaizzó középpontjának függőleges vonala

C: A jobb oldali ködlámpaizzó középpontjának függőleges vonala

D: A ködlámpaizzó középpontjának vízszintes vonala

E: Talaj

F: Leválasztó vonal

G: Felső határérték

1
Kapcsolja be az első ködlámpát úgy, hogy a vezető nem ül az autóban.
2
A kivetített határvonal a megengedett tartományon belül kell legyen (árnyékolt terület).
