Inställning av strålkastare och dimljus (Europa)
Inställning av strålkastare
-
Pumpa däcken till angivet lufttryck och ha ingen last i bilen utöver förare, reservdäck och verktyg.
-
Bilen bör stå parkerad på ett plant golv.
-
Rita vertikala linjer (genom centrum på respektive strålkastare) och en horisontell linje (den horisontella linjen ska gå genom centrum på respektive strålkastare) på väggen.
-
Strålkastarlampor och batteri ska vara i god kondition. Ställ in strålkastarna så att det ljusaste fältet riktas mot de horisontella och vertikala linjerna.
-

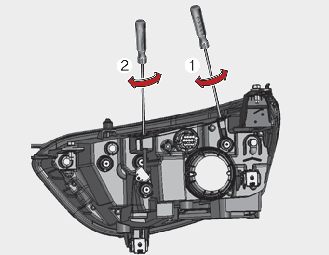

Vrid skruvmejsel (1) medurs eller moturs för att rikta halvljuset åt vänster eller höger. Vrid skruvmejsel (2) medurs eller moturs för att höja eller sänka halv- och helljus.
Inställning av dimljus fram
Det främre dimljuset kan riktas in på samma sätt som strålkastarna.
Rikta in de främre dimljusen då dimljusen och batteriet är i normalt tillstånd.

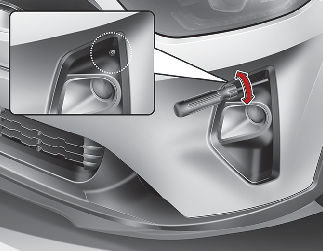

Vrid skruvmejseln medurs eller moturs för att höja eller sänka främre dimstrålkastare.

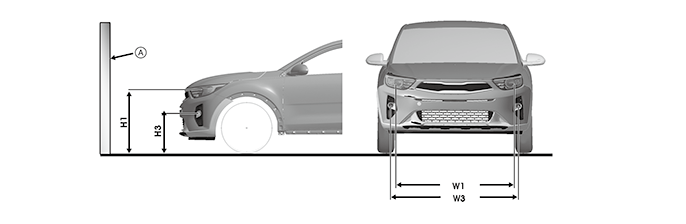

Riktmärke
* A: Skärm
Strålkastare
|
Bilens kondition |
Strålkastare (MFR-typ) |
Strålkastare (BI-FUNKTIONSTYP) |
||
|---|---|---|---|---|
|
Markhöjd |
Avstånd mellan lamporna |
Markhöjd |
Avstånd mellan lamporna |
|
|
Low/High beam |
Low/High beam |
Low/High beam |
Low/High beam |
|
|
H1 |
W1 |
H1'' |
W1'' |
|
|
Utan förare / [mm (in)] |
757 (29.8) |
1 259 (49.6) |
760 (29.9) |
1 250 (49.2) |
|
Med förare / [mm (tum)] |
747 (29.4) |
1 259 (49.6) |
750 (29.5) |
1 250 (49.2) |
|
Bilens kondition |
Strålkastare (LED-typ) |
|||
|---|---|---|---|---|
|
Markhöjd |
Avstånd mellan lamporna |
|||
|
Halvljus |
Helljus |
Halvljus |
Helljus |
|
|
H1” |
H2” |
W1” |
W2” |
|
|
Utan förare / [mm (in)] |
765 (29.9)*1 756 (29.8)*2 783 (30.8)*3 |
742 (29.2)*1 740 (29.1)*2 760 (29.9)*3 |
1 382 (54.4)*1*3 1 378 (54.3)*2 |
1 110 (43.7)*1*3 1 112 (43.8)*2 |
|
Med förare / [mm (tum)] |
760 (29.9)*1 751 (29.6)*2 778 (30.6)*3 |
737 (29)*1 735 (28.9)*2 755 (29.7)*3 |
1 382 (54.4)*1*3 1 378 (54.3)*2 |
1,110 (43.7)*1*3 1 112 (43.8)*2 |
* 1. 185/65R15
* 2. 195/55R16
* 3. 205/55R17
Dimljus fram
|
Bilens kondition |
Främre dimljus (med glödlampa) |
|
|---|---|---|
|
Markhöjd |
Avstånd mellan lamporna |
|
|
H3 |
W3 |
|
|
Utan förare / [mm (in)] |
493 (19.4) |
1 431 (56.3) |
|
Med förare / [mm (tum)] |
483 (19.0) |
1 431 (56.3) |
-

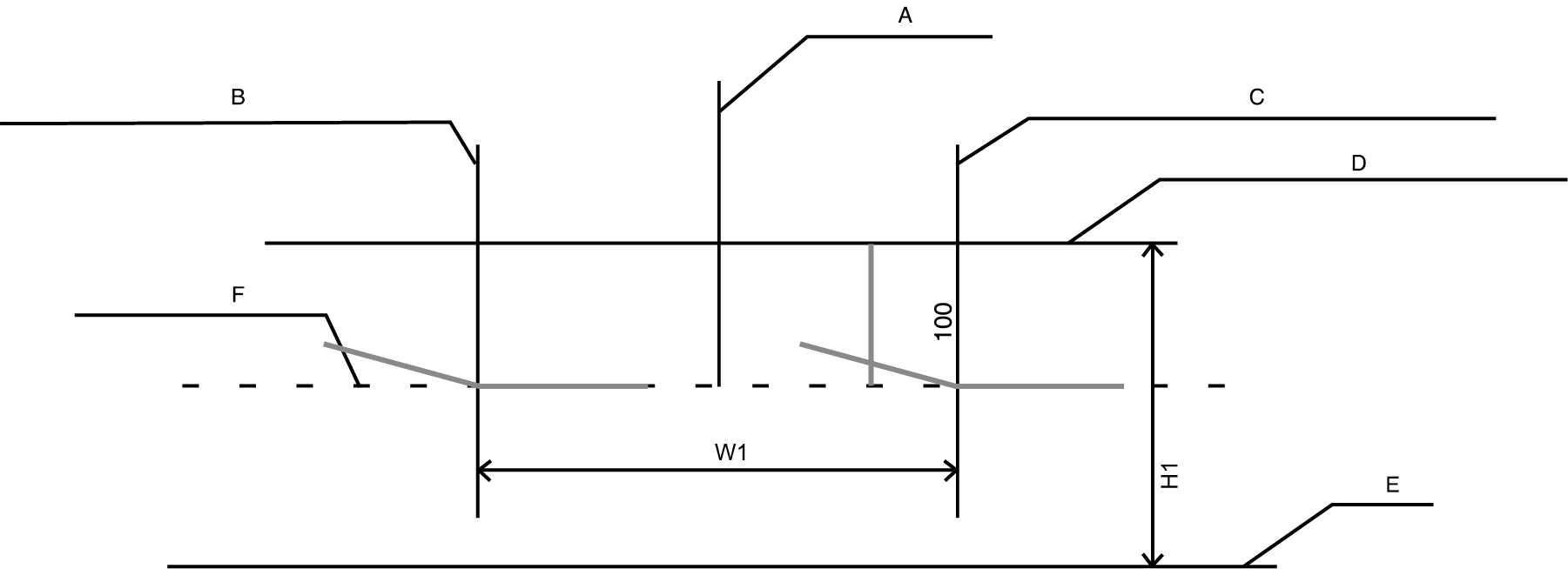

Tänd halvljuset utan förare i bilen.
-
Avskärningslinjen ska projiceras i avskärningslinjen som visas på bilden.
-
När du ställer in halvljuset ska den vertikala justeringen göras efter den horisontella.
-
Om bilen har ett reglage för strålkastarinställning ska det ställas in på läget 0.
A: Fordonsaxel
B: Vertikal linje för glödlampans mitt i vänster strålkastare
C: Vertikal linje för glödlampans mitt i höger strålkastare
D: Horisontell linje för strålkastarens mitt
E: Mark
F: Avgränsningslinje
-

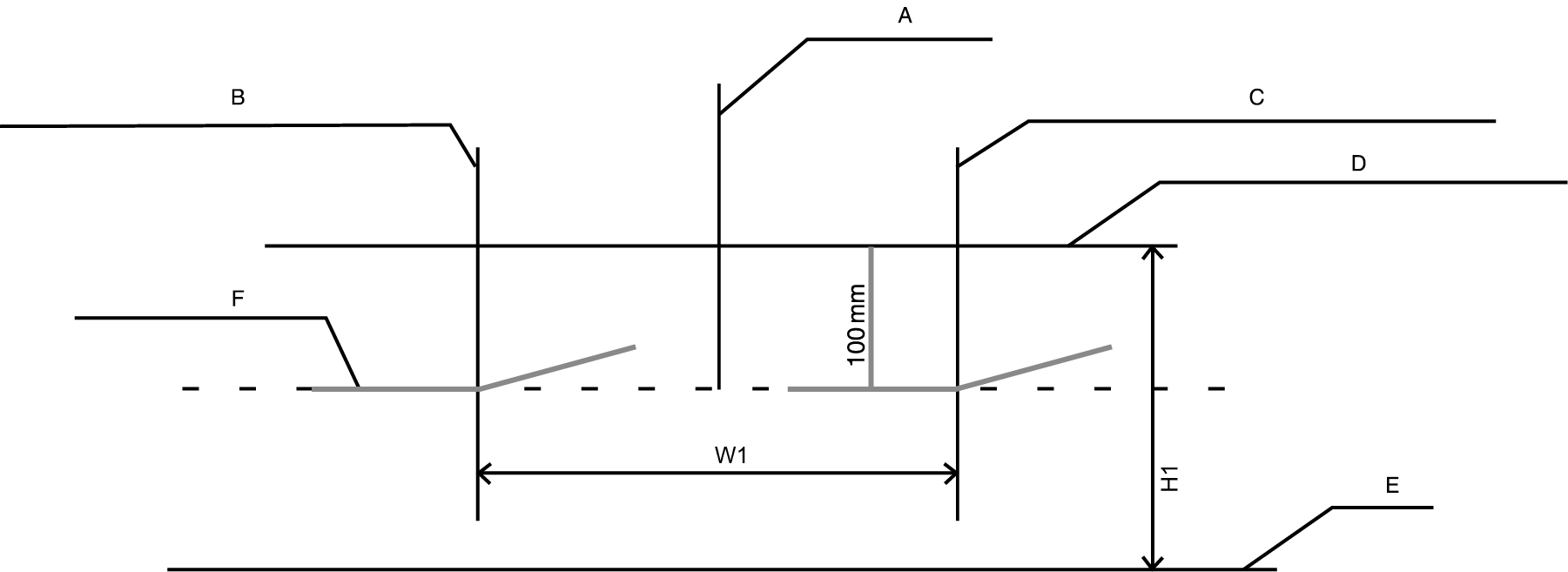

Tänd halvljuset utan förare i bilen.
-
Avskärningslinjen ska projiceras i avskärningslinjen som visas på bilden.
-
När du ställer in halvljuset ska den vertikala justeringen göras efter den horisontella.
-
Om bilen har ett reglage för strålkastarinställning ska det ställas in på läget 0.
A: Fordonsaxel
B: Vertikal linje för glödlampans mitt i vänster strålkastare
C: Vertikal linje för glödlampans mitt i höger strålkastare
D: Horisontell linje för strålkastarens mitt
E: Mark
F: Avgränsningslinje
-
Tänd det främre dimljuset utan att föraren är i bilen.
-
Avgränsningslinjen bör visas inom det tillåtna området (skuggad del).
A: Fordonsaxel
B: Vertikal linje för glödlampans mitt i vänster dimljus
C: Vertikal linje för glödlampans mitt i höger dimljus
D: Horisontell linje för glödlampans mitt
E: Mark
F: Avgränsningslinje
G: Övre gräns
