Beskrivning av säkrings-/relähållare
I dosan med säkringar/reläer finns en etikett där säkringarnas/reläernas märkning framgår.
Det är inte säkert att alla beskrivningar i instruktionsboken gäller din bil. All information är aktuell vid trycktillfället. Följ informationen på etiketten i första hand.

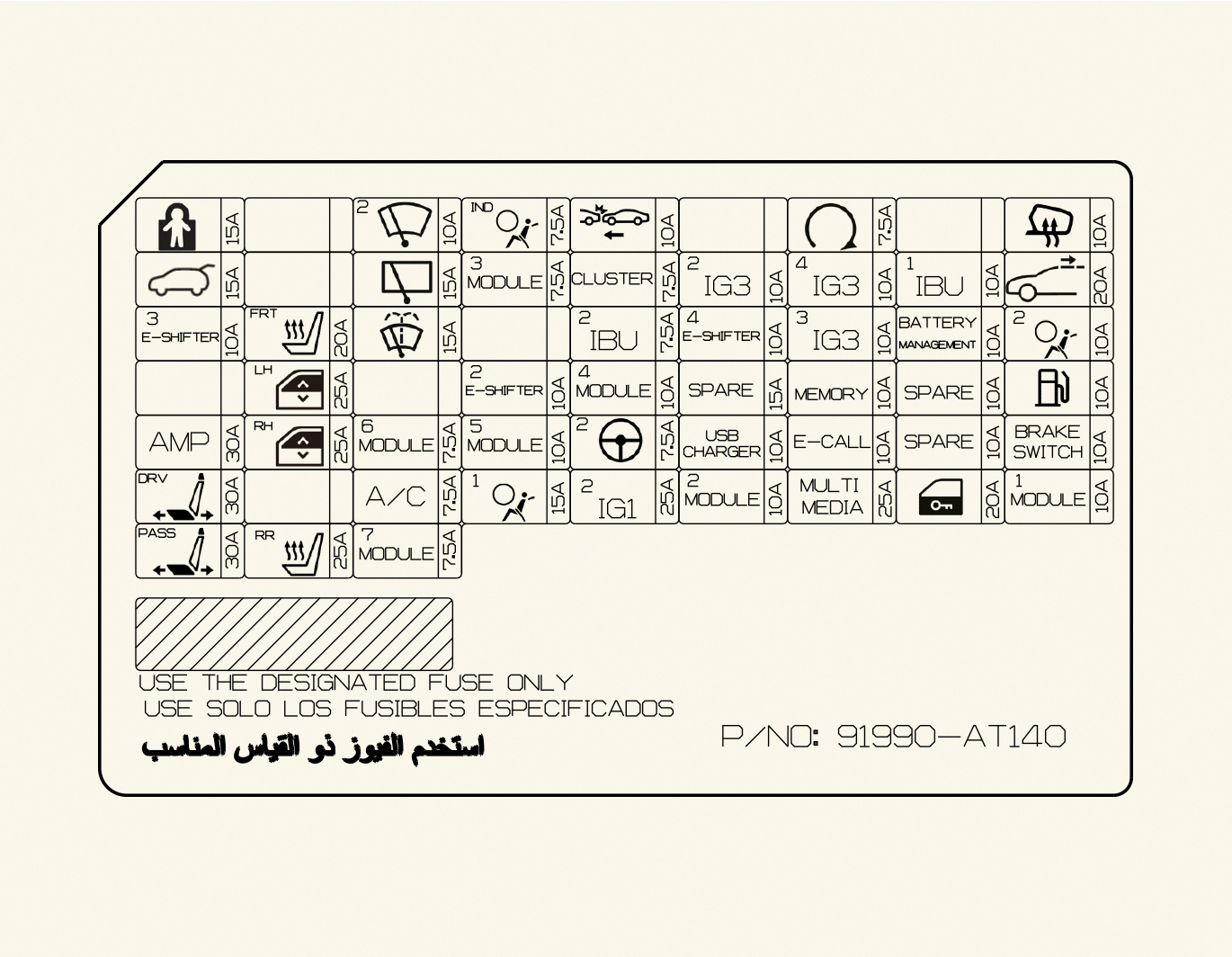

Förarsidans säkringsdosa
ICU-säkringshållare
|
Säkringsnamn |
Symbol |
Säkringsklassificering |
Kretsskyddad |
|---|---|---|---|
|
AMP |
 |
30 A |
AMP (förstärkare) |
|
P/SEAT DRV |
 |
30 A |
Brytare för svankstöd, drivkraft sätesbrytare, IMS-kontrollmodul (integrerat minnessystem) |
|
P/WINDOW LH |
 |
25 A |
BAKRE VÄNSTER FÖNSTERSTYRENHET, FÖRARFÖNSTERSTYRENHET (VÄNSTERSTYRD), PASSAGERARFÖNSTERSTYRENHET (HÖGERSTYRD) |
|
P/SEAT PASS |
 |
30 A |
Reglage för elmanövrerat passagerarsäte |
|
S/HEATER (FRONT) |
 |
20 A |
Kontrollmodul sitsventilation fram, kontrollmodul sitsvärme fram |
|
S/HEATER (REAR) |
 |
25 A |
Kontrollmodul sätesvärme bak |
|
P/WINDOW RH |
 |
25 A |
BAKRE HÖGER FÖNSTERSTYRENHET, FÖRARFÖNSTERSTYRENHET (HÖGERSTYRD), PASSAGERARFÖNSTERSTYRENHET (VÄNSTERSTYRD) |
|
T/GATE |
 |
15 A |
Bakluckerelä |
|
DR LOCK |
 |
20 A |
Lås till mellandörr/dörrupplåsningsrelä, relä dödlås |
|
MULTI MEDIA |
 |
25 A |
Audio, luftkonditionering och navigationshuvudenhet |
|
E-CALL |
 |
10 A |
E-samtalsenhet |
|
MEMORY |
 |
10 A |
Instrumentkluster, Display, Ambienslampa, luftkonditioneringskontrollmodul |
|
START |
 |
7,5 A |
Burglar Alarm Relay, HPCU, IBU |
|
E-SHIFTER3 |
 |
10 A |
SCU, elektronisk växelratt |
|
MODULE6 |
 |
7,5 A |
IBU (INGEGRERAD KAROSSKONTROLMODUL) |
|
MODULE3 |
 |
7,5 A |
Takkonsol, flerfunktionsbrytare, brytare till stopplampa |
|
A/BAG1 |
 |
15 A |
Kontrollmodul krockkuddesystemet (SRS) |
|
WASHER |
 |
15 A |
Manöverspak för torkare/spolare |
|
MODULE1 |
 |
10 A |
NYCKELKOPPLING, KONTROLLMODUL FÖR LUFTKONDITIONERING, LADDNINGSLAMPA (PLUGGIN-HYBRIDFORDONET), KNAPP FÖR VARNINGSLAMPA, REGNSENSOR, FJÄRRKONTROLL FÖR RATT |
|
IBU1 |
 |
10 A |
IBU(INTEGRERAD KAROSSKONTROLMODUL), SPORTLÄGESOMKOPPLARE |
|
MODULE2 |
 |
10 A |
IBU, ADAS PARKERINGS-ECU, E-CALL, LJUD-/NAVIGATIONSHUVUDENHET, Motorrumskopplingsblock (P/OUTLET Relä) |
|
A/BAG IND |
 |
7,5 A |
INSTRUMENTKLUSTER(SRS-KONTROLLMODUL) |
|
IBU2 |
 |
7,5 A |
IBU (integrerad karosskontrollmodul) |
|
MODULE4 |
 |
10 A |
IBU, ADAS PARKERINGS-ECU, KAPPENHET, FRAMÅTRIKTAD KAMERA, KRASHOMKOPPLARE, CENTRALKONSOL, BAKRE HÖRNRADAR |
|
A/CON |
 |
7,5 A |
KONTROLLMODUL FÖR LUFTKONDITIONERING, motorrumskopplingsblock (BLÅSARE, PTC-RELÄ), LUFTKONDITIONERINGSKOMPRESSOR |
|
A/BAG2 |
 |
10 A |
Kontrollmodul krockkuddesystemet (SRS) |
|
CLUSTER |
 |
7,5 A |
INSTRUMENTPANEL |
|
MODULE5 |
 |
10 A |
HELLJUS-NIVELLERINGSENHET, LJUD-/NAVIGATIONSHUVUDENHET, TRÅDLÖST SMART-TELEFON-LADDNINGSSYSTEM, E-CALL-ENHET, KONTROLLMODUL FÖR LUFTKONDITIONERING, ÖVERLIGGANDE KONSOLLAMPA, ELEKTRISK KROMSPEGEL, FÖRSTÄRKARE, KONTROLLMODUL |
|
MODULE7 |
 |
7,5 A |
ADAS PARKERING ECU, VÄXELSTRÖMSINVERTERARE, KYLFÄKTSMOTOR, SÄTESVÄRMARE KONTROLLMODUL |
|
BRAKE SWITCH |
 |
10 A |
IBU (Integrated Body Control Unit), knapp för bromsljus |
|
MDPS2 |
 |
7,5 A |
Styrservoenhet MDPS (Motor Driven Power Steering) |
|
SUNROOF |
 |
20 A |
SOLTAKSENHET |
|
HEATED MIRROR |
 |
10 A |
Uppvärmd utvändig spegel |
|
IG3 2 |
 |
10 A |
BATTERIHANTERINGSSYSTEM |
|
IG3 3 |
 |
10 A |
INBYGGD LADDARENHET, HPCU, motorrumskopplingsblock (BATTERI C/FLÄKT Relä), LUFTKONDITIONERINGSKOMPRESSOR |
|
IG3 4 |
 |
10 A |
LJUD-/NAVIGATIONSHUVUDENHET, LADDNING IND, INSTRUMENTKLUSTER, KONTROLLMODUL FÖR LUFTKONDITIONERING, HV PTC VÄRMEENHET |
|
CHILD LOCK |
 |
15 A |
Elektroniskt låssystem för barnsäkerhet |
|
FRT WIPER2 |
 |
10 A |
Motor i främre torkarblad |
|
FCA |
 |
10 A |
Frontradar |
|
RR WIPER |
 |
15 A |
vindrutetorkarrelä bak, vindrutetorkarmotor bak |
|
E-SHIFTER4 |
 |
10 A |
SCU, elektronisk växelratt |
|
BMS |
 |
10 A |
Batterihanteringssystem |
|
USB CHARGER |
 |
10 A |
USB-LADDARE (FRÄMRE FACK/ SÄTE FÖR/ PASS) |
|
IG1 2 |
 |
25 A |
Kopplingsdosa för motorrummet (PCB SÄKRINGSDOSA - IEB4, ECU3, DCT3, EWP3) |
|
FUEL FILLER DOOR |
 |
10 A |
Öppning av tanklucka |
|
E-SHIFTER2 |
 |
10 A |
SCU, elektronisk växelratt |
Säkringsdosan i motorrummet
Motorrummets säkringsdosa
|
Säkringsnamn |
Symbol |
Säkringsklassificering |
Kretsskyddad |
|
|---|---|---|---|---|
|
MULTISÄKRING |
C/FAN2 |
 |
80 A |
Kylfläktsmotor |
|
MULTISÄKRING |
PTC HEATER1 |
 |
50 A |
PTC VÄRMARE #1 RELÄ |
|
B+2 |
 |
60 A |
ICU-KOPPLINGSBLOCK (IPS) |
|
|
MULTISÄKRING |
MDPS 1 |
 |
80 A |
Styrservoenhet MDPS (Motor Driven Power Steering) |
|
REAR HEATED |
 |
40 A |
Säkringsdosa för motorrummet (värmerelä bak) |
|
|
MULTISÄKRING |
POWER TAILGATE |
 |
40 A |
Elmanövrerad baklucka |
|
E-SHIFTER1 |
 |
40 A |
SCU |
|
|
MULTISÄKRING |
B+3 |
 |
50 A |
ICU KOPPLINGSBLOCK (SÄKRING - BARNSLÅS , E-SHIFTER3, P/WDW LH, P/WDW RH, ÖPPEN BACKLUCKA, AMP, P/SÄTE FÖR, P/SAT PASS, S/VÄRMARE FRAM, S/VÄRMARE BAK) , EWP2 |
|
MULTISÄKRING |
TRAILER |
 |
50 A |
Släpvagnsmodul |
|
FUEL PUMP |
 |
20 A |
Motorrummets säkringsdosa (Bränslepumprelä) |
|
|
MULTISÄKRING |
BLOWER |
 |
40 A |
Motorrummets säkringsdosa (fläktrelä) |
|
MULTISÄKRING |
B+4 |
 |
40 A |
ICU KOPPLINGSBLOCK (SÄKRING - MULTIMEDIA, E-CALL, A/BAG2, BROMSKOPPLING, MODUL 1, TANKLOCK, IBU1, SOLTAK, BATTERIHANTERING, DÖRRLÅS |
|
B+1 |
 |
60 A |
ICU-KOPPLINGSBLOCK (IPS) |
|
|
AMS |
 |
10 A |
BATTERISENSOR(PHEV) |
|
|
SÄKRING |
IEB2 |
 |
40 A |
Kontrollenhet för integrerad elektronisk broms |
|
IEB3 |
 |
60 A |
Kontrollenhet för integrerad elektronisk broms |
|
|
MULTISÄKRING |
IEB1 |
 |
60 A |
Kontrollenhet för integrerad elektronisk broms |
|
IG3 1 |
 |
20 A |
IGNITION3 RELAY |
|
|
SÄKRING |
BATTERY C/FAN |
 |
15 A |
Batteri-kylfläkt |
|
HPCU |
 |
10 A |
Hybridstyrenhet |
|
|
EWP2 |
 |
10 A |
BATTERI ELEKTRISK VATTENPUMP |
|
|
SÄKRING |
POWER OUTLET2 |
 |
20 A |
främre strömuttag |
|
EWP1 |
 |
10 A |
Elektrisk vattenpump |
|
|
MULTISÄKRING |
PTC HEATER2 |
 |
50 A |
PTC VÄRMARE #2 RELÄ |
|
DCT1 |
 |
40 A |
VÄXELLÅDA MED DUBBELKOPPLING |
|
|
DCT2 |
 |
40 A |
VÄXELLÅDA MED DUBBELKOPPLING |
|
|
C/FAN1 |
 |
60 A |
KYLFLÄKTSMOTOR |
|
|
B+5 |
 |
60 A |
Motorrummets PCB-säkringsdosa |
|
|
IG2 |
 |
40 A |
ICU KOPPLINGSBLOCK (SÄKRING - VINDRUTETORKARE, A/C, MODUL 6, MODUL 7, VINDRUTETORKARE BAK) |
|
|
IG1 1 |
 |
40 A |
ICU KOPPLINGSBLOCK (SÄKRING -MODUL2, USB-LADDARE, K/KUDDE1, IBU2, MDPS2, PANEL, MODUL 3, K/KUDDE IND, MODUL 4, MODUL 5, E-OMKOPPLARE 2, FCA, ING1 2) |
|
|
SÄKRING |
CLUTCH ACTRUATOR |
 |
30 A |
MOTORKOPPLINGSSTYRENHET |
|
INVERTER |
 |
40 A |
AC-omvandlare |
|
|
POWER OUTLET1 |
 |
40 A |
främre strömuttag |
|
|
EWP4 |
 |
10 A |
Elektrisk vattenpump |
|
PCB-grupp
|
Säkringsnamn |
Symbol |
Säkringsklassificering |
Kretsskyddad |
|---|---|---|---|
|
SENSOR1 |
 |
15 A |
Syresensor (Upp/Ned) |
|
ECU2 |
 |
15 A |
ECM (MOTORKONTROLLMODUL) |
|
SENSOR3 |
 |
10 A |
BRÄNSLEPUMPRELÄ |
|
SENSOR2 |
 |
10 A |
OLJEKONTROLLVENTIL, SLUSSTYRNINGSMAGNETVENTIL, VARIABEL OLJEPUMPVENTILSTYRNING, KYLFLÄKTMOTORRELÄ, BRÄNSLETANKISOLERINGSVENTIL(PHEV) |
|
FRT WIPER1 |
 |
25 A |
Motor i främre torkarblad |
|
ECU 3 |
 |
10 A |
ECM (MOTORKONTROLLMODUL) |
|
IEB 4 |
 |
10 A |
Kontrollenhet för integrerad elektronisk broms |
|
EWP 3 |
 |
10 A |
Elektrisk vattenpump |
|
OBC |
 |
10 A |
LADDARE I FORDONET (PHEV) |
|
ECU1 |
 |
20 A |
ECM (MOTORKONTROLLMODUL) |
|
B/ALARM HORN |
 |
15 A |
SIGNALRELÄ FÖR INBROTTSLARM |
|
IGN COIL |
 |
20 A |
Tändspole 1/2/3/4 |
|
CHARGER |
 |
10 A |
Upplåsningsrelä för laddare (PHEV) |
|
DCT3 |
 |
15 A |
VÄXELLÅDA MED DUBBELKOPPLING |
Relä
Se relätypen i nedanstående tabell.
|
Relänamn |
Symbol |
TYPE |
|---|---|---|
|
Fuel Pump Relay |
 |
MICRO |
|
PTC Heater1 Relay |
 |
MICRO |
|
Blower Relay |
 |
MICRO |
|
Rear Heated Relay |
 |
MINI |
|
IG3 Relay |
|
MICRO |
|
Battery Cooling Fan Relay (HEV) |
|
MICRO |
|
PDM (IG1) RELAY |
 |
MICRO |
|
PDM (ACC) RELAY |
 |
MICRO |
|
PDM (IG2) RELAY |
 |
MICRO |
|
COOLING FAN MOTOR RELAY |
 |
MICRO |
|
PTC HEATER2 RELAY |
 |
MICRO |
|
POWER OUTLET |
 |
MICRO |
Säkringsdosa i motorrummet (för laddhybrid)
