Como consultar o símbolo na etiqueta de carregamento (para a Europa) (se instalado)

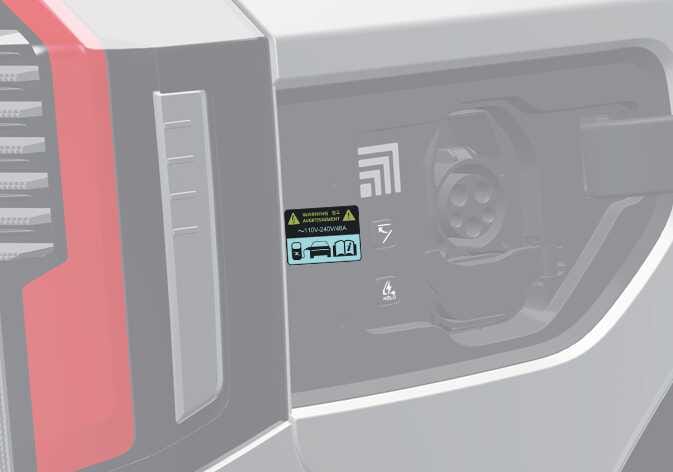

ENTRADA de carregamento do veículo

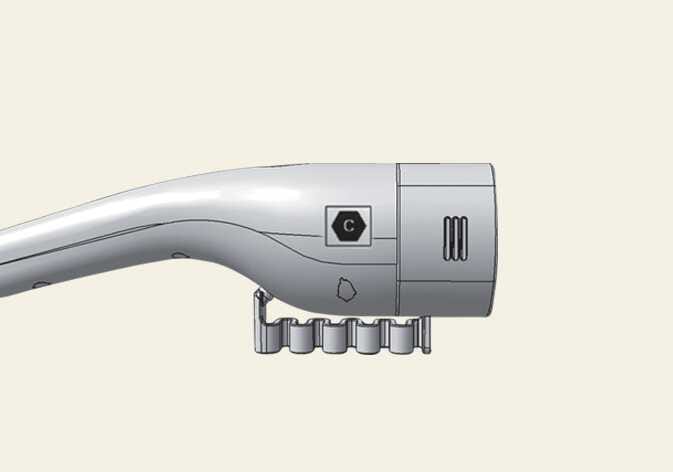

SAÍDA da ficha de carregamento
OMV103011L
OMV103013L

<Localização do símbolo e exemplo de aplicação>
OMV103012R

Precauções a ter no carregamento CA e com o carregador de compensação (cabo de carregamento portátil) (carregamento CA)

  1. Após abrir a porta de carregamento, consultar o símbolo de carregamento na parte inferior da etiqueta de aviso.

  2. Consultar o símbolo da ficha de carregamento do cabo do carregador CA e do carregador de compensação.

  3. Após consultar a letra do alfabeto do símbolo de carregamento, prosseguir para o passo de carregamento.

    Consulte Tabela de símbolos da etiqueta de recarga elétrica (para a Europa).

  4. Podem ocorrer riscos de falha, incêndio, ferimentos, etc. ao utilizar a ficha de carregamento com um símbolo que não corresponda.

: Consoante a sua região, este cabo pode não ser fornecido com o seu veículo.

Precauções a ter no carregamento CC (carregamento CC)

  1. Após abrir a porta de carregamento, consultar o símbolo de carregamento na parte inferior da etiqueta de aviso.

  2. Verifique o símbolo da ficha de carregamento na estação de carregamento a alta velocidade.

  3. Após consultar a letra do alfabeto do símbolo de carregamento, prosseguir para o passo de carregamento.

    Consulte Tabela de símbolos da etiqueta de recarga elétrica (para a Europa).

  4. Podem ocorrer riscos de falha, incêndio, ferimentos, etc. ao utilizar a ficha de carregamento com um símbolo que não corresponda.

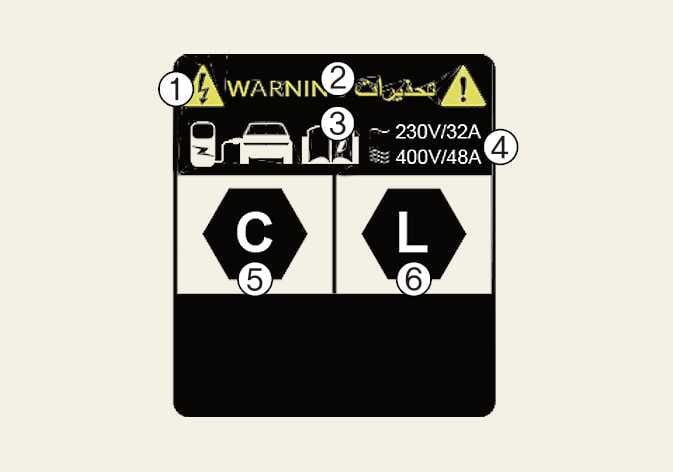

Etiqueta de carregamento elétrico (para a Europa)

OMV103012R

  1. Aviso de alta tensão

  2. Símbolo para a porta de carregamento

  3. Para mais informações, consulte Como consultar o símbolo na etiqueta de carregamento (para a Europa).

  4. Tensão e corrente de recarga

    ( ): CA monofásica

    ( ): CA trifásica

5~7: Símbolos para o tipo de carregamento. Para mais informações, consulte Tabela de símbolos da etiqueta de recarga elétrica (para a Europa).

Tabela de símbolos da etiqueta de recarga elétrica (para a Europa)

Recarga por carregador CA e carregador de compensação

: Consoante a sua região, este cabo pode não ser fornecido com o seu veículo.

Tipo de alimentação

Padrão

Configuração

Tipo de acessório

Gama de tensões

Identificador

CA

EN 62196-2

TYPE 2

Ficha do veículo e entrada do veículo

≤480 V RMS
Recarga CC

Tipo de alimentação

Padrão

Configuração

Tipo de acessório

Gama de tensões

Identificador

CC

EN 62196-3

FF

Ficha do veículo e entrada do veículo

50V a 500V

200V a 920V
