Mjere opreza za punjenje izmjeničnom strujom i punjač za impulsno punjenje* (prijenosni kabel za punjenje*) (punjenje izmjeničnom strujom)

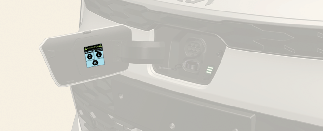

1. Nakon otvaranja vratiju za punjenje, provjerite simbol za punjenje na donjem dijelu oznake upozorenja.

2. Provjerite simbol konektora za punjenje izmjenične struje i kabel za impulsno punjenje.

3. Nakon provjere slova abecede simbola za punjenje, nastavite s korakom punjenja.

   * Pogledajte Više pojedinosti.

4. Opasnost od kvara, požara, ozljede, itd. se očekuje kad se upotrebljava konektor za punjenje s nepodudarnim simbolom.

* Ovisno o regiji, ovaj kabel možda neće biti isporučen s vašim vozilom.

Mjere opreza za punjenje istosmjernom strujom (punjenje istosmjernom strujom)

1. Nakon otvaranja vratiju za punjenje, provjerite simbol za punjenje na donjem dijelu oznake upozorenja.

2. Provjerite

3. Nakon provjere slova abecede simbola za punjenje, nastavite s korakom punjenja.

   * Pogledajte Više pojedinosti.

4. Opasnost od kvara, požara, ozljede, itd. se očekuje kad se upotrebljava konektor za punjenje s nepodudarnim simbolom.

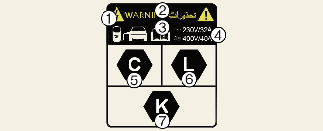

Oznaka električnog punjenja (za Europu)

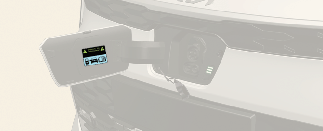

Električni kabel za punjenje je spojen na vratima za punjenje.

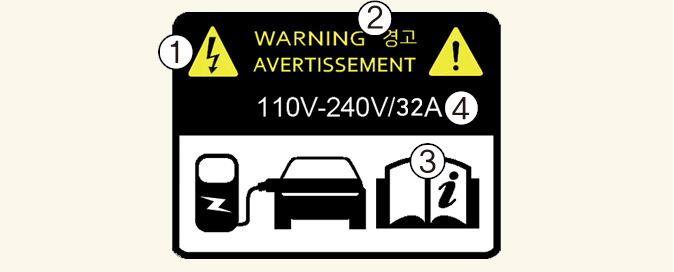

1. Upozorenje za visoki napon

2. Simbol za vrata za punjenje

3. Za dodatne pojedinosti pogledajte Više pojedinosti.

4. Napon i struja punjenja

   (): Izmjenična jednofazna struja

   (): Izmjenična 3-fazna struja

5–7: Simboli za tip punjenja. Za dodatne pojedinosti pogledajte Više pojedinosti.

Tablica simbola električnog punjenja (za Europu)

Punjenje punjačem za izmjeničnu struju i punjačem za impulsno punjenje*

Tip napajanja	Standard	Konfiguracija	Tip pribora	Raspon napona	Identifikator
Izmjenična struja	EN 62196-2	TYPE 2	Konektor vozila i ulaz vozila	≤ 480 V RMS

* Ovisno o regiji, ovaj kabel možda neće biti isporučen s vašim vozilom.

Punjenje istosmjernom strujom

Tip napajanja	Standard	Konfiguracija	Tip pribora	Raspon napona	Identifikator
Istosmjerna struja	EN 62196-3	FF	Konektor vozila i ulaz vozila	50 V do 500 V
				200V do 920V
