Prijenosno punjenje*

Kod i uključivanje (set koda)
Upravljačka kutija
Kabel za punjenje i konektor za punjenje

Prijenosno punjenje se može se upotrebljavati kada AC punjenje ili DC punjenje nisu dostupni uporabom električne energije u kućanstvu.

* Ovisno o regiji, ovaj kabel možda neće biti isporučen s vašim vozilom.

Postavljanje razine punjenja prijenosnog punjača

A: Utikač
B: Električna utičnica

Prije spajanja utikača na utičnicu provjerite nazivnu struju električne utičnice.
Spojite utikač na kućnu električnu utičnicu.
Provjerite prozor zaslona na upravljačkoj kutiji.
Pritisnite tipku (1) na stražnjoj strani upravljačke kutije 2 do 8 sekundi kako biste prilagodili razinu napunjenosti. (Pogledajte vrstu kabela za punjenje i primjer za podešavanje razine napunjenosti.)
Razina napunjenosti u prozoru zaslona upravljačke kutije mijenja se svaki put kad pritisnete tipku (1).
Kad je postavljanje razine napunjenosti završeno, započnite s punjenjem prema postupku prijenosnog punjenja.

* Primjer za postavljanje ICCB razine punjenja

* Primjer je samo za referencu i može se razlikovati ovisno o okruženju.

Izlazna struja	ICCB razina punjenja	Prozor zaslona upravljačke kutije
14–16 A	12 A
12–13 A	10 A
10–11 A	8 A
8–9 A	6 A

OPREZ

Pazite da odabir razine napunjenosti odgovara kapacitetu vašeg prekidača kako biste izbjegli pregaranje osigurača.

Kako spojiti prijenosni punjač (ICCB: Upravljačka kutija umetnuta u kabel za napajanje)

Spojite utikač na kućnu električnu utičnicu.
- A: Utikač
- B: Električna utičnica
Provjerite svijetli li lampica napajanja (zelena) na upravljačkoj kutiji.
Pritisnite papučicu kočnice i aktivirajte ručnu kočnicu.
ISKLJUČITE sve prekidače, prebacite se na P (parkiranje) i ISKLJUČITE vozilo. Ako punjenje započne kada mjenjač nije u položaju P (parkiranje), vozilo će automatski prebaciti stupanj prijenosa u P (parkiranje) za početak punjenja.
Otvorite vratašca za punjenje.

Dodatne pojedinosti pogledajte u Više pojedinosti.
Otvorite zaštitne kapice priključka za punjenje i utikača za punjenje. Provjerite ima li stranih tvari ili prašine.

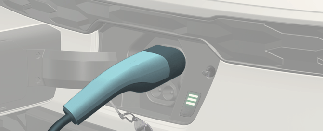

Držite ručku konektora za punjenje i spojite je na ulaz za punjenje u vozilu. Pogurnite priključak skroz unutra. Ako priključak za punjenje i terminal za punjenje nisu pravilno spojeni, to može prouzročiti požar.
Punjenje počinje automatski (lampica za punjenje zasvijetli).
Provjerite je li lampica indikatora punjenja () visokonaponske baterije na upravljačkoj ploči uključena na ON. Punjenje nije aktivno kad je indikatorska lampica punjenja () isključena, OFF. Kad priključak za punjenje nije pravilno spojen, ponovno spojite kabel za punjenje kako biste ponovno punili.

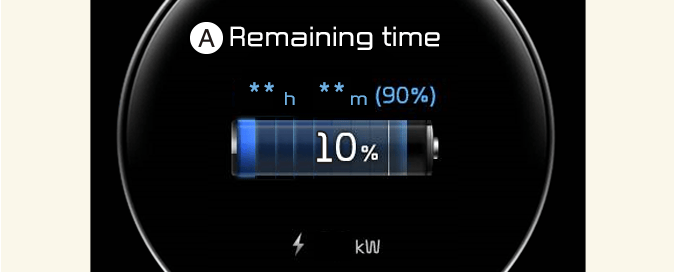

Nakon početka punjenja, predviđeno vrijeme punjenja prikazuje se na instrument ploči oko 1 minute.

A: Preostalo vrijeme

Ako tijekom punjenja otvorite vrata s vozačeve strane, predviđeno vrijeme punjenja prikazuje se na instrument ploči otprilike 1 minutu. Kada se postavi zakazano punjenje ili klima uređaj/grijanje, predviđeno vrijeme punjenja prikazuje se kao „-".

Provjera statusa punjenja

Tijekom punjenja visokonaponske baterije, razina napunjenosti može se provjeriti izvan vozila.

Dodatne pojedinosti pogledajte u Više pojedinosti.

NAPOMENA

Ako vrata za punjenje ne možete otvoriti zbog leda, lagano tapkajte ili uklonite led u blizini vratiju za punjenje. Nemojte na silu pokušavati otvoriti vrata za punjenje.
Odaberite EV → ikonu za podešavanje na zaslonu → Način zaključavanja priključka za punjenjeu informacijsko-zabavnom sustavu. Konektor za punjenje je zaključan na utičnici u različito vrijeme prema odabranom načinu rada.
- Način rada Uvijek zaključaj: Konektor se zaključava kad je konektor za punjenje priključen u ulaz za punjenje.
- Način rada Zaključano tijekom punjenja: Konektor se zaključava kad punjenje počne.
Dodatne pojedinosti pogledajte u Više pojedinosti.

Informacijsko-zabavni sustav može se promijeniti nakon ažuriranja softvera. Za više informacija konzultirajte priručnik koji ste dobili u informacijsko-zabavnom sustavu i brzi referentni vodič.
Iako je punjenje moguće pomoću tipke EV u položaju ON/START, za svoju sigurnost započnite punjenje kad je tipka EV u položaju OFF, a vozilo prebačeno u položaj P (parkiranje). Nakon početka punjenja možete upotrebljavati električne komponente poput radija pritiskom na tipku Start/Stop u položaj START ili ON.

Tijekom punjenja, stupanj prijenosa ne može se prebaciti s P (Park) u bilo koji drugi stupanj prijenosa.
Ovisno o stanju i trajnosti visokonaponske baterije, specifikacijama punjača i temperaturi okoline, vrijeme potrebno za punjenje baterije može varirati.
Ako priključak za punjenje i ulaz za punjenje nisu pravilno spojeni, priključak može pasti ili vibrirati. U tom slučaju, uhvatite ručku priključka za punjenje i gurnite ga do kraja.

Lampica indikatora za status punjenja prijenosnog punjača

Indikator		Pojedinosti
POWER		Uključeno: Napajanje uključeno
CHARGE		Uključeno: Bljeskanje punjenja Ograničenje struje zbog visoke temperature utikača ili visoke unutarnje temperature
FAULT		Bljeska: punjenje je prekinuto
RAZINA PUNJENJA	12	12 A
	10	10 A
	08	8 A
	06	6 A
	Struja punjenja se mijenja kada je punjač uključen u električnu utičnicu, a ne u vozilo, a tipka (1) je pritisnuta kraće od 1 sekunde. Upravljačka kutija

Status/dijagnoza/protumjera

Konektor za punjenje uključen u vozilo (POWER (NAPAJANJE) Zeleno je ON (UKLJ.))
Utikač je spojen u električnu utičnicu (zeleno POWER je ON.)

Tijekom punjenja

Indikator punjenja (zeleno POWER (NAPAJANJE) ON/CHARGE plavo ON)
Struja punjenja

Prije uključivanja priključka za punjenje u vozilo (POWERzeleno ON, FAULTtrepće crveno)

Abnormalna temperatura
Kvar ICCB-a (upravljačke kutije u kabelu)

Priključen u vozilo (POWER zeleno ON, FAULT trepće crveno)

Kvar dijagnostičkog uređaja
Curenje struje
Abnormalna temperatura

Kvar curenja struje (POWER zeleno UKLJUČENO, FAULT crveno bljeska)

Nakon odspajanja i ponovnog spajanja utikača, pritisnite i otpustite tipku na 2 sekunde ili dulje kako biste uklonili pogrešku.

Način rada za uštedu energije

Pokazatelj razine napunjenosti isključuje se ako se status ne mijenja dulje od 1 minute.

Kako odspojiti prijenosni punjač (ICCB: Upravljačka kutija umetnuta u kabel za napajanje)

Držite ručicu konektora za punjenje i izvucite ga.
Pazite da zatvorite vrata za punjenje do kraja.
Odspojite utikač iz kućne električne utičnice. Ne povlačite kabel kad odspajate utikač.

A: Utikač

B: Električna utičnica
Zatvorite zaštitne kapice konektora za punjenje i utikača za punjenje kako biste ih zaštitili od stranih predmeta.
Ako se upotrebljava osobni konektor za punjenje, spremite ga u odjeljak za kabele.

Mjere predostrožnosti kod prijenosnog punjača (ICBB: Upravljačka kutija umetnuta u kabel za napajanje)

Upotrijebite prijenosni punjač koji je certificiran od strane ovlaštenog zastupnika/servisnog partnera tvrtke Kia.
Ne pokušavajte popraviti, rastaviti ili prilagoditi prijenosni punjač.
Ne upotrebljavajte produžni kabel ili adapter.
Ako dođe do kvara, odmah prestanite koristiti prijenosni punjač.
Ne dodirujte utikač i kontektor za punjenje mokrom rukom.
Ne dodirujte priključni dio konektora za punjenje AC napajanja i AC utičnicu za punjenje strujom na vozilu.
Ne spajajte konektor za punjenje na napon koji nije sukladan s propisima.
Nemojte koristiti prijenosni punjač ako je istrošen ili izložen ili ako postoji bilo kakvo oštećenje na prijenosnom punjaču.
Ako su ICCB kućište i priključak za punjenje izmjeničnog napajanja oštećeni, popucali ili su žice na bilo koji način izložene, nemojte upotrebljavati prijenosni punjač.
Ne dopustite djeci da rade s prijenosnim punjačem ili ga dodiruju.
Ne dozvolite da u upravljačku kutiju uđe voda.
Konektor za punjenje ili priključak na utikaču ne smiju držite bez strahih tvari.
Nemojte stajati na kabel ili žicu. Ne povlačite kabel ili žicu i nemojte ih uvijati ili presavijati.
Nemojte puniti kada grmi.
Nemojte ispuštati upravljačku kutiju ni stavljati teški predmet na upravljačku kutiju.
Tijekom punjenja nemojte stavljati predmet koji može stvarati visoke temperature u blizinu punjača.
Punjenje kroz istrošenu ili oštećenu kućnu električnu utičnicu može dovesti do opasnosti od strujnog udara. Ako sumnjate u stanje kućne električne utičnice, neka je pregleda ovlašteni električar.
Odmah prestanite upotrebljavati prijenosni punjač ako se kućanska električna utičnica ili bilo koji dijelovi pregriju ili ako primijetite mirise izgaranja.

NAPOMENA

Kako biste spriječili krađu kabela za punjenje, konektor za punjenje se ne može odvojiti od utičnice kada su vrata zaključana ili je konektor za punjenje u modusu Uvijek zaključano. Otključajte sva vrata kako biste odspojili priključak za punjenje iz utičnice

Međutim, ako je vozilo u načinu rada Zaključano tijekom punjenja, priključak za punjenje automatski se otključava s ulaza kada punjenje završi.

Pritiskanjem gumba za otpuštanje na priključku za punjenje može doći do prekida punjenja i do odvajanja priključka čak i kada je zaključan.

Ako se priključak za punjenje odspoji dok tipka za otpuštanje nije pritisnuta, priključak i ulaz mogu se oštetiti.

Dodatne pojedinosti pogledajte u Više pojedinosti.

Ako tipka za otpuštanje ne radi ni nakon što su sva vrata otključana, povucite kabel za podizanje u nuždi u prostoru motora i pritisnite tipku za otpuštanje u konektoru kako biste ga odvojili od vozila. Ako tipka za otpuštanje i dalje ne radi, preporučujemo da posjetite ovlaštenog zastupnika/servisnog partnera tvrtke Kia.
