Tip A

Tip B

Umflați pneurile la presiunea specificată și eliminați orice sarcină din vehicul, cu excepția șoferului, roții de rezervă și uneltelor.
Vehiculul trebuie să fie așezat pe o suprafață plată.

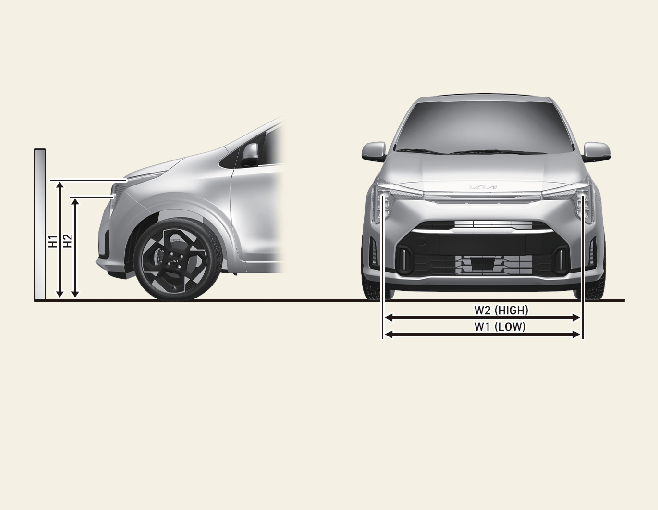

Desenați pe ecran linii verticale (linii verticale care să treacă prin centrul farurilor respective) și o linie orizontală (linie orizontală care să treacă prin centrul lămpilor).
Cu farul și bateria în stare normală, direcționați farurile astfel încât porțiunea cea mai luminoasă să cadă pe liniile orizontale și verticale.

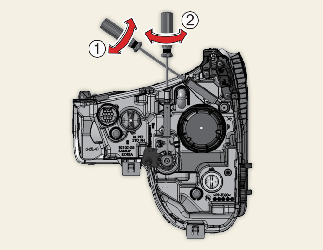

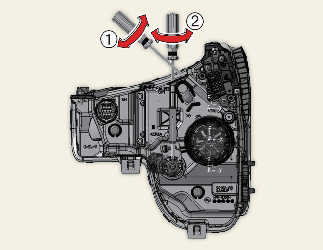

Pentru a direcționa faza scurtă și faza lungă spre stânga sau spre dreapta, rotiți piesa de antrenare (1) spre dreapta sau spre stânga. Pentru a direcționa faza scurtă și faza lungă în sus sau în jos, rotiți piesa de antrenare (2) spre dreapta sau spre stânga.

Punct de țintă (tip bec)

Punct de țintă (tip LED)

* A: Ecran

Unitate: mm (in)

Fază scurtă far (vehicul LHD)

Bazat pe ecran de 10m

A: Ax vehicul

B: Linie verticală din centrul becului farului stânga

C: Linie verticală din centrul becului farului dreapta

D: Linie orizontală din centrul becului farului

E: Sol

F: Linie întreruptă

Aprindeți faza scurtă, fără șofer la bord.
Linia întreruptă ar trebui să fie proiectată pe linia întreruptă afișată în imagine.
Atunci când direcționați faza scurtă, direcția verticală ar trebui să fie ajustată după ajustarea direcției orizontale.
Dacă este echipat un dispozitiv de egalizare a farurilor, ajustați comutatorul dispozitivului de egalizare a farurilor la poziția 0.

Fază scurtă far (vehicul RHD)
