Direcionamento dos faróis e luzes de nevoeiro dianteiras (para a Europa)
Direcionamento dos faróis
-
Encha os pneus com a pressão indicada e retire eventuais cargas do veículo exceto o condutor, o pneu sobresselente e as ferramentas.
-
O veículo deverá estar estacionado numa superfície plana.
-
Trace linhas verticais (que passem pelos respetivos centros dos faróis) e uma linha horizontal (que passe pelo centro dos faróis) na tela.
-
Com os faróis e a bateria em condições normais, direcione os faróis de modo a que a parte mais brilhante assente nas linhas horizontal e verticais.
-
Para direcionar os mínimos e máximos para a esquerda ou para a direita, rode a chave (1) para a direita ou para a esquerda. Para direcionar os mínimos e máximos para cima ou para baixo, rode a chave (2) para a direita ou para a esquerda.
Direcionamento das luzes de nevoeiro dianteiras
As luzes de nevoeiro podem ser direcionadas da mesma maneira que os faróis. Com as luzes de nevoeiro dianteiras e a bateria em condições normais, direcione estas luzes.

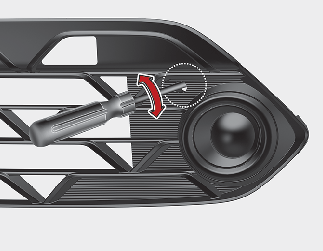

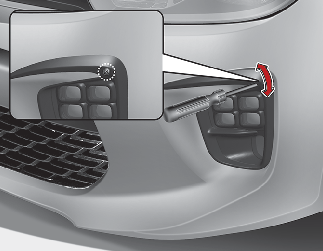

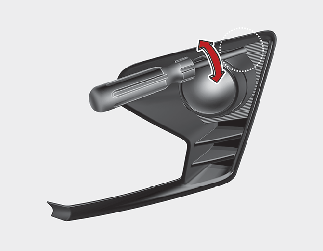

Para direcionar as luzes de nevoeiro dianteiras para cima ou para baixo, rode a chave para a direita ou para a esquerda.

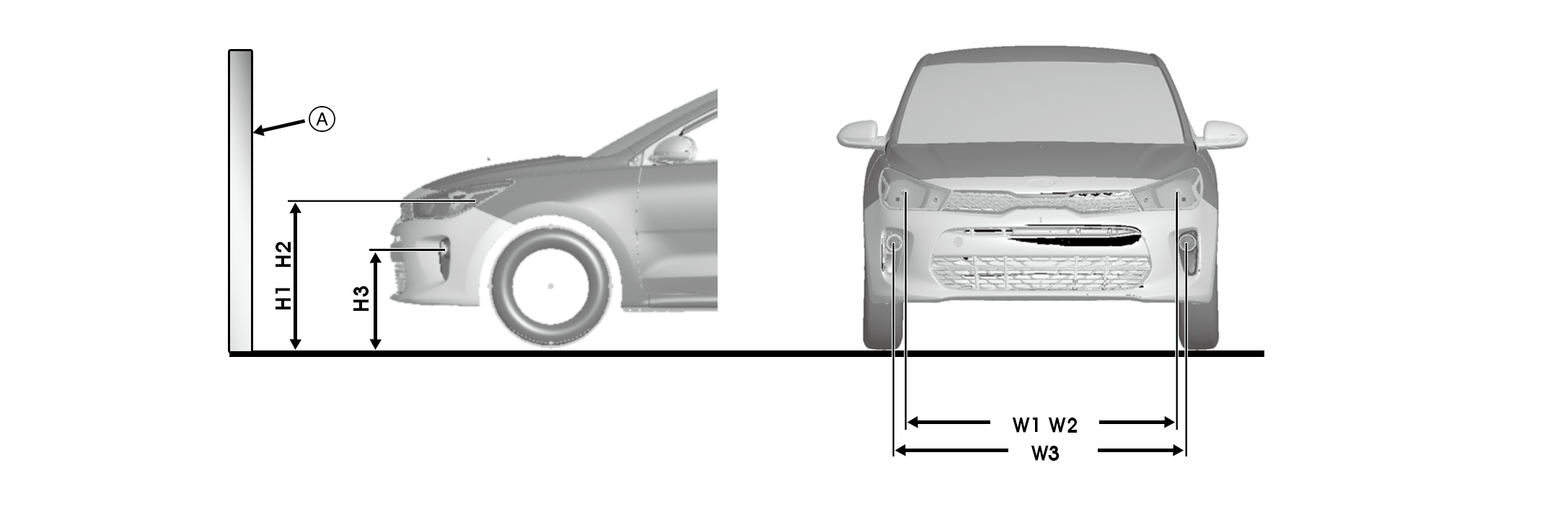

Ponto focal
* A: Ecrã
|
Condições do veículo |
Faróis dianteiros (Tipo lâmpada MFR) |
Faróis dianteiros (tipo LED MFR) |
||||||
|---|---|---|---|---|---|---|---|---|
|
Altura ao solo |
Distância entre as luzes |
Altura ao solo |
Distância entre as luzes |
|||||
|
Médios |
Máximos |
Médios |
Máximos |
Médios |
Máximos |
Médios |
Máximos |
|
|
H1 |
H2 |
W1 |
W2 |
H1'' |
H2'' |
W1'' |
W2'' |
|
|
Sem condutor/[mm (pol.)] |
722 (28,4) |
722 (28,4) |
1,320 (52) |
1,320 (52,0) |
708 (27,8) |
708 (27,8) |
1332 (52,4) |
1332 (52,4) |
|
Com condutor/[mm (pol.)] |
713 (28,0) |
715 (28,1) |
1,320 (52) |
1,320 (52,0) |
703 (27,6) |
703 (27,6) |
1332 (52,4) |
1332 (52,4) |
|
Condições do veículo |
Faróis dianteiros (Tipo BI-FUNÇÃO) |
|||
|---|---|---|---|---|
|
Altura ao solo |
Distância entre as luzes |
|||
|
Médios |
Máximos |
Médios |
Máximos |
|
|
H1' ' ' |
H2' ' ' |
W1' ' ' |
W2' ' ' |
|
|
Sem condutor/[mm (pol.)] |
725 (28,5) |
725 (28,5) |
1,333 (52,5) |
1,333 (52,5) |
|
Com condutor/[mm (pol.)] |
716 (28,2) |
718 (28,3) |
1,333 (52,5) |
1,333 (52,5) |
|
Condições do veículo |
Luzes de nevoeiro dianteiras (Tipo nevoeiro superior) |
Luzes de nevoeiro dianteiras (Tipo nevoeiro inferior) |
Luzes de nevoeiro dianteiras (Tipo LED) |
|||
|---|---|---|---|---|---|---|
|
Altura ao solo |
Distância entre as luzes |
Altura ao solo |
Distância entre as luzes |
Altura ao solo |
Distância entre as luzes |
|
|
H3 |
W3 |
H3'' |
W3'' |
H3' ' ' |
W3' ' ' |
|
|
Sem condutor/[mm (pol.)] |
483 (19,0) |
1460 (57,4) |
334 (13,1) |
996 (39,2) |
462 (18,2) |
1430 (56,3) |
|
Com condutor/[mm (pol.)] |
478 (18,8) |
1460 (57,4) |
329 (12,9) |
996 (39,2) |
453 (17,8) |
1430 (56,3) |
-

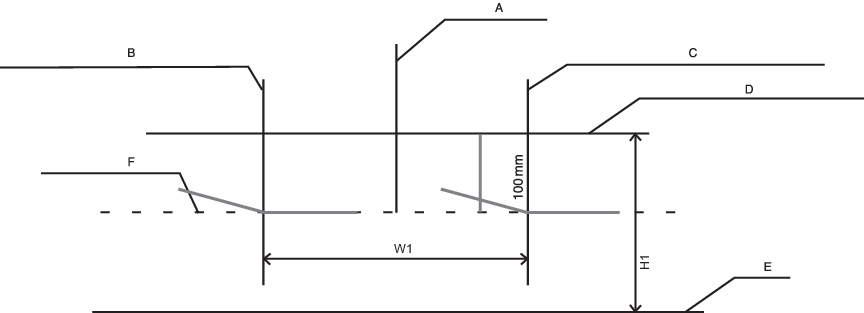

Ligue os médios sem o condutor no veículo.
-
A linha de recorte deve ser projetada na linha de recorte indicada na imagem.
-
Na focalização dos médios, a focalização vertical deve ser ajustada após o ajuste da focalização horizontal.
-
Se o veículo estiver equipado com dispositivo de nivelamento dos faróis, ajuste-o para as posições 0.
A: Eixo do veículo
B: Linha vertical do centro da lâmpada da luz dianteira esquerda
C: Linha vertical do centro da lâmpada da luz dianteira direita
D: Linha horizontal do centro da lâmpada da luz dianteira
E: Chão
F: Linha de recorte
-
Ligue os médios sem o condutor no veículo.
-
A linha de recorte deve ser projetada na linha de recorte indicada na imagem.
-
Na focalização dos médios, a focalização vertical deve ser ajustada após o ajuste da focalização horizontal.
-
Se o veículo estiver equipado com dispositivo de nivelamento dos faróis, ajuste-o para as posições 0.
A: Eixo do veículo
B: Linha vertical do centro da lâmpada da luz dianteira esquerda
C: Linha vertical do centro da lâmpada da luz dianteira direita
D: Linha horizontal do centro da lâmpada da luz dianteira
E: Chão
F: Linha de recorte
-
Ligue a luz de nevoeiro dianteira sem o condutor a bordo.
-
A linha de recorte deve ser projetada no alcance admissível (zona sombreada).
A: Eixo do veículo
B: Linha vertical do centro da lâmpada da luz de nevoeiro esquerda
C: Linha vertical do centro da lâmpada da luz de nevoeiro direita
D: Linha horizontal do centro da lâmpada da luz de nevoeiro
E: Chão
F: Linha de recorte
G: Limite superior
