Sprawdzanie symbolu na etykiecie z informacjami dotyczącymi ładowania (Europa) (jeżeli jest w wyposażeniu)

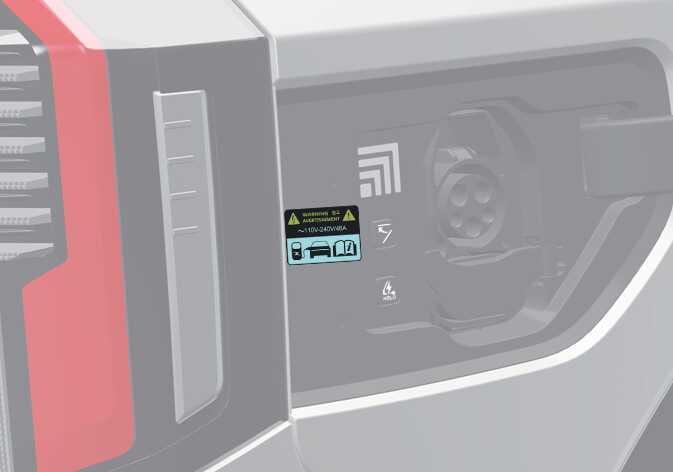

Gniazdo ładowania pojazdu (wejście)

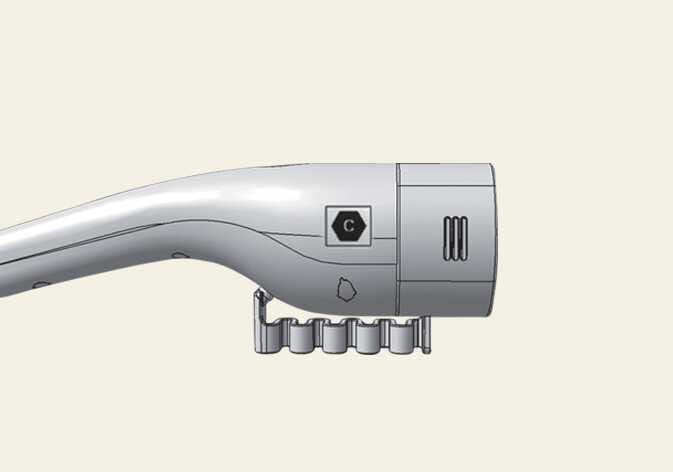

Złącze ładowania (wyjście)
OMV103011L
OMV103013L

<Przykładowa pozycja symbolu i zastosowanie>
OMV103012R

Środki ostrożności dotyczące ładowarki sieciowej i ładowarki podtrzymującej* (przenośnego przewodu ładowania*) (ładowanie AC)

  1. Po otwarciu pokrywy gniazda ładowania sprawdzić symbol ładowania w dolnej części etykiety ostrzegawczej.

  2. Sprawdzić symbol złącza ładowania przewodu ładowarki sieciowej i podtrzymującej.

  3. Po sprawdzeniu litery alfabetu na symbolu ładowania przystąpić do ładowania

    Patrz Tabela symboli na etykiecie z informacjami dotyczącymi ładowania pojazdu elektrycznego (Europa).

  4. Użycie złącza ładowania z niezgodnym symbolem grozi awarią, pożarem, obrażeniami ciała itp.

: W zależności od regionu pojazd może nie być wyposażony w ten kabel.

Środki ostrożności dotyczące ładowania prądem stałym (ładowanie DC)

  1. Po otwarciu pokrywy gniazda ładowania sprawdzić symbol ładowania w dolnej części etykiety ostrzegawczej.

  2. Sprawdzić symbol złącza ładowania na stacji szybkiego ładowania.

  3. Po sprawdzeniu litery alfabetu na symbolu ładowania przystąpić do ładowania

    Patrz Tabela symboli na etykiecie z informacjami dotyczącymi ładowania pojazdu elektrycznego (Europa).

  4. Użycie złącza ładowania z niezgodnym symbolem grozi awarią, pożarem, obrażeniami ciała itp.

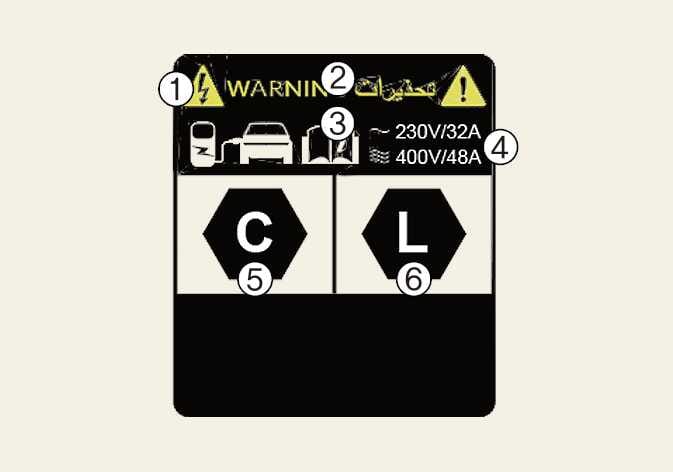

Etykieta z informacjami dotyczącymi ładowania pojazdu elektrycznego (Europa)

OMV103012R

  1. Ostrzeżenie dotyczące wysokiego napięcia

  2. Symbol na pokrywie ładowania

  3. Więcej informacji można znaleźć w sekcji Sprawdzanie symbolu na etykiecie z informacjami dotyczącymi ładowania (Europa).

  4. Napięcie i natężenie prądu ładowania

    wyświetlany ): Prąd przemienny (AC) jednofazowy

    wyświetlany ): Prąd przemienny (AC) 3-fazowy

5~7: Symbole typu ładowania. Więcej informacji można znaleźć w sekcji Tabela symboli na etykiecie z informacjami dotyczącymi ładowania pojazdu elektrycznego (Europa).

Tabela symboli na etykiecie z informacjami dotyczącymi ładowania pojazdu elektrycznego (Europa)

Ładowanie za pomocą ładowarki sieciowej i ładowarki podtrzymującej*

: W zależności od regionu pojazd może nie być wyposażony w ten kabel.

Typ zasilania

Standard

Konfiguracja

Typ akcesoriów

Zakres napięcia

Symbol identyfikujący

AC

EN 62196-2

TYPE 2

Złącze pojazdu i gniazdo ładowania

≤480 V RMS
Ładowanie DC

Typ zasilania

Standard

Konfiguracja

Typ akcesoriów

Zakres napięcia

Symbol identyfikujący

DC

EN 62196-3

FF

Złącze pojazdu i gniazdo ładowania

50 V do 500 V

200V do 920V
