에어백 충돌 센서

ODL3023046

1

ODL3023047

2

ODL3023048

3

ODL3023049

4

ODL3023050

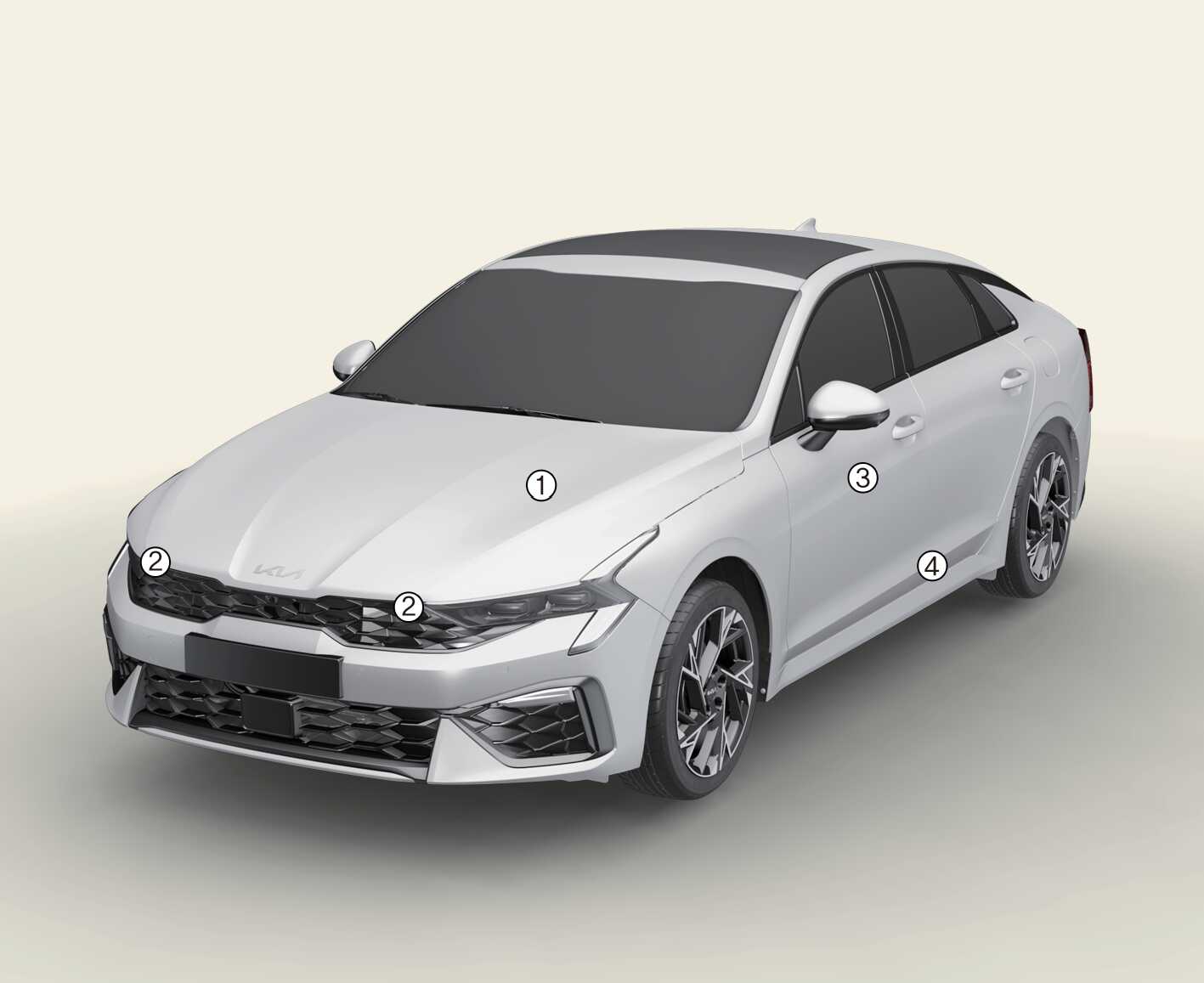

실제 차량의 센서의 위치는 위 이미지와 차이가 날 수 있습니다.

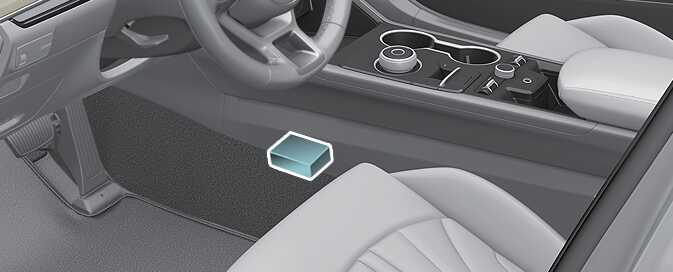

  1. 에어백 제어 모듈/전복 센서

    전복 센서는 에어백 제어 모듈에 내장되어 있습니다.

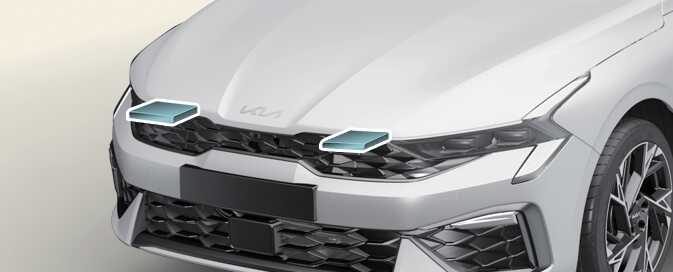

  2. 정면 충돌 센서

    엔진룸 내 앞쪽에 위치합니다.

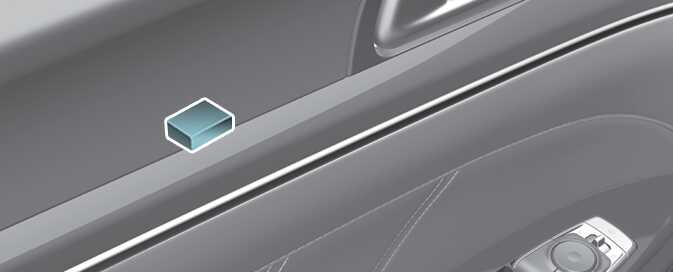

  3. 측면 충돌 센서

    앞도어 내부에 내장되어 있습니다.

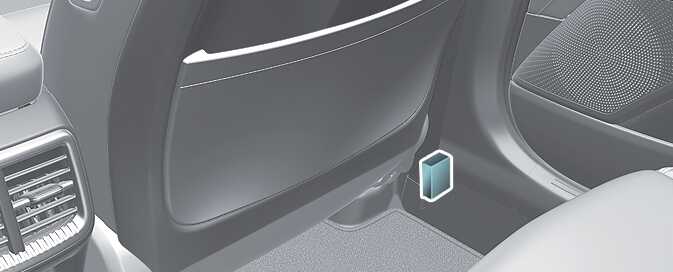

  4. 측면 충돌 센서

    B-필러에 내장되어 있습니다.

경고
  • 정면 충돌 센서 또는 측면 충돌 센서 부위에 임의의 충격을 가하지 마십시오. 각 센서에 영향을 받는 에어백이 작동될 수도 있습니다.

  • 특히 정면 충돌 센서는, 센서의 장착 각도가 변경되면 에어백이 작동하지 않아야 할 때 작동하거나, 작동해야 할 때 작동하지 않을 수도 있습니다. 따라서, 센서를 임의로 만지지 마십시오.

    또한 엔진룸 점검 시는 반드시 시동 스위치 「OFF」 상태에서 점검하십시오.

  • 앞쪽 범퍼나 차체의 변형, 측면 충돌 센서가 내장되어 있는 앞도어 및 B/C-필러의 변형에 따라 센서의 각도가 달라질 때도 문제가 발생할 수 있으므로 자사 직영 서비스센터 또는 서비스협력사의 점검을 의뢰하십시오.
