A típus

B típus

C típus

Fújja fel a gumiabroncsokat az előírt nyomásra, és távolítsa el az összes súlyt a gépkocsiból a vezető, a pótkerék és a szerszámok kivételével.
A gépkocsival vízszintes talajra kell állni.
Rajzoljon a képernyőre függőleges vonalakat (amelyek az adott fényszórók középpontjain haladnak át) és egy vízszintes vonalat (amely a fényszórók középpontján halad át).
A fényszóró és az akkumulátor normál állapotában állítsa be a fényszórókat úgy, hogy a legfényesebb rész a vízszintes és függőleges vonalakra essen.
A tompított és országúti fényszóró balra vagy jobbra állításához forgassa a csavarhúzót (1) az óramutató járásával megegyező, illetve ellentétes irányba. A tompított és országúti fényszóró felfelé vagy lefelé történő állításához forgassa a csavarhúzót (2) az óramutató járásával megegyező, illetve ellentétes irányba.

Az első ködlámpa ugyanazzal a módszerrel állítható be, mint a fényszóró.

Amikor az első ködlámpa és az elem megfelelő állapotban van, kapcsolja be az első ködlámpát.

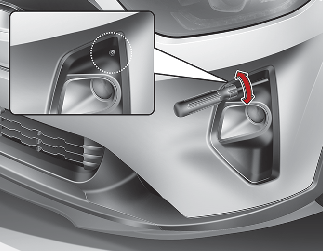

Az első ködfényszóró felfelé, ill. lefelé történő beállításához forgassa a csavarhúzót az óra járásával megegyező, ill. ellentétes irányba.

* A: Képernyő

Fényszóró

A gépkocsi állapota	Elülső fényszóró (MFR típus)		Elülső fényszóró (KÉT FUNKCIÓS típus)
	Talajtól számított magasság	Lámpák közötti távolság	Talajtól számított magasság	Lámpák közötti távolság
	Tompított/országúti fényszóró	Tompított/országúti fényszóró	Tompított/országúti fényszóró	Tompított/országúti fényszóró
	H1	W1	H1'	W1'
Vezető nélkül / [mm (hüvelyk)]	757(29,8)	1259 (49,6)	760 (29,9)	1250 (49,2)
Vezetővel / [mm (hüvelyk)]	747(29,4)	1259 (49,6)	750 (29,5)	1250 (49,2)

A gépkocsi állapota	Elülső fényszóró (LED típus)
	Talajtól számított magasság		Lámpák közötti távolság
	Tompított fényszóró	Országúti fényszóró	Tompított fényszóró	Országúti fényszóró
	H1”	H2”	W1”	W2”
Vezető nélkül / [mm (hüvelyk)]	756(29,8)	740 (29,1)	1378 (54,3)	1112
Vezetővel / [mm (hüvelyk)]	751(29,6)	735 (28,9)	1378 (54,3)	1112

Első ködlámpa

A gépkocsi állapota	Elülső ködlámpa (izzós típusú)
	Talajtól számított magasság	Lámpák közötti távolság
	H3	W3
Vezető nélkül / [mm (hüvelyk)]	493(19,4)	1431 (56,3)
Vezetővel / [mm (hüvelyk)]	483(19,0)	1431 (56,3)

Tompított fényszóró (LHD jármű)

Kapcsolja fel a tompított fényszórót úgy, hogy a vezető ne tartózkodjon a gépkocsiban.
A megfelelő törésvonal a képen látható.
A tompított fényszóró beállításakor először a vízszintes beállítást, azután a függőleges beállítást kell elvégezni.
Ha a gépkocsi fényszóró magasságállító berendezéssel van felszerelve, akkor állítsa a fényszóró magasságállító berendezés kapcsolóját „0” állásba.

10 m-es képernyő alapján

A: A: Járműtengely

B: A bal oldali fényszóróizzó középpontjának függőleges vonala

C: A jobb oldali fényszóróizzó középpontjának függőleges vonala

D: A fényszóró izzó középpontjának vízszintes vonala

E: Talaj

F: Leválasztó vonal

Tompított fényszóró (jobbkormányos jármű)

Kapcsolja fel a tompított fényszórót úgy, hogy a vezető ne tartózkodjon a gépkocsiban.
A megfelelő törésvonal a képen látható.
A tompított fényszóró beállításakor először a vízszintes beállítást, azután a függőleges beállítást kell elvégezni.
Ha a gépkocsi fényszóró magasságállító berendezéssel van felszerelve, akkor állítsa a fényszóró magasságállító berendezés kapcsolóját „0” állásba.

10 m-es képernyő alapján

A: A: Járműtengely

B: A bal oldali fényszóróizzó középpontjának függőleges vonala

C: A jobb oldali fényszóróizzó középpontjának függőleges vonala

D: A fényszóró izzó középpontjának vízszintes vonala

E: Talaj

F: Leválasztó vonal

Első ködlámpa

Kapcsolja be az első ködlámpát úgy, hogy a vezető nem ül az autóban.
A leválasztó vonalnak a megengedett tartományon belül kell lennie (árnyékolt terület).

10 m-es képernyő alapján

A: A: Járműtengely

B: A bal oldali ködfényszóróizzó középpontjának függőleges vonala

C: A jobb oldali ködfényszóróizzó középpontjának függőleges vonala

D: A ködfényszóróizzó középpontjának vízszintes vonala

E: Talaj

F: Leválasztó vonal

G: Felső határérték
