Beschreibung der Sicherungs- und Relaiskästen
Auf der Unterseite der Sicherungs-/Relaiskastendeckel befindet sich je eine Aufstellung der enthaltenen Sicherungen/Relais einschließlich ihrer Bezeichnungen und der zugehörigen Amperezahlen.
Die in diesem Handbuch abgedruckten Legenden für die Sicherungskästen beziehen sich auf den Zeitpunkt der Drucklegung. Möglicherweise treffen deshalb nicht alle Beschreibungen auf Ihr Fahrzeug zu. Wenn Sie einen Sicherungskasten in Ihrem Fahrzeug prüfen, richten Sie sich nach der Legende in dem jeweiligen Sicherungskastendeckel.

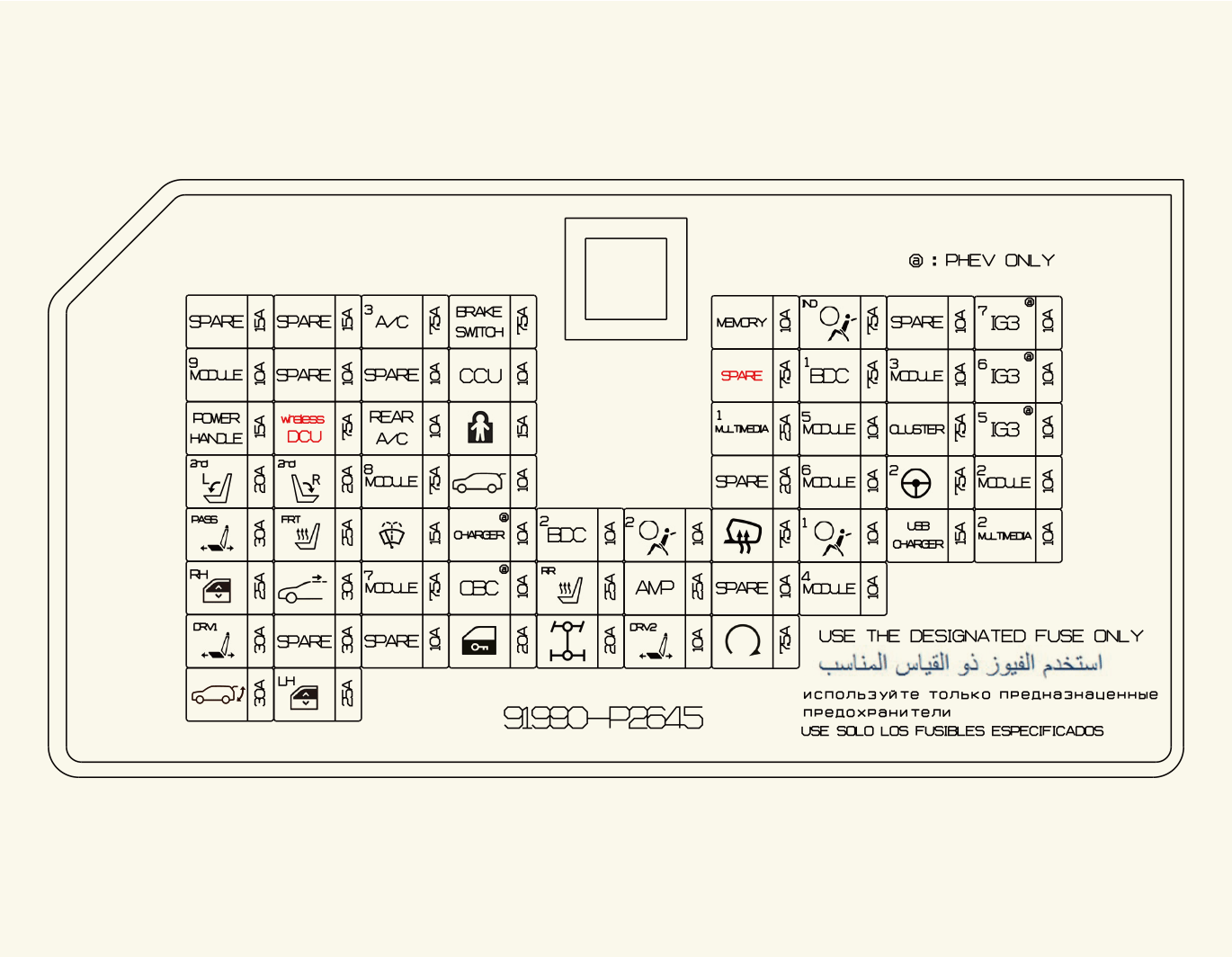

Sicherungskasten auf der Fahrerseite
|
Bezeichnung der Sicherung |
Symbol |
Nennwert der Sicherung |
Geschützter Stromkreis |
|---|---|---|---|
|
A/C3 |
 |
7,5 A |
MTC/DATC, ERJB (PTC HEIZUNG2 RELAIS) |
|
BRAKE SWITCH |
 |
7,5 A |
BDC (Body Domain Controller), Bremslichtschalter |
|
MEMORY |
 |
10A |
Kombiinstrument, ISG LDC 450 W, Stimmungsleuchteneinheit, Stimmungsleuchte links/rechts, BDC, integrierte Kameraeinheit, HUD, MTC/DATC, ADAS-Parkeinheit, Schalter für die hintere Klimaanlage |
|
A/BAG IND |
 |
7,5 A |
Dachkonsole |
|
MODULE9 |
 |
10A |
OBD, Schlüsselmagnetschalter, Warnblinkschalter, Multifunktionsschalter, Regensensor, UIP-Sirenensensor, Haupt-Fensterheberschalter, Schalter für den Außentürgriff des Fahrers, Schalter für den Außentürgriff des Beifahrers, Einheit Elektrische Heckklappe, elektrische Sitzeinheit für den 1. Sitz, Telematikeinheit (für Russland) |
|
CCU |
 |
10A |
CCU (Zentrale Kommunikationseinheit) |
|
BDC1 |
 |
7,5 A |
BDC (Body Domain Controller) |
|
MODULE3 |
 |
7,5 A |
CCU (Zentrale Kommunikationseinheit), DCU (Datenkonnektivitätseinheit), Bremslichtschalter |
|
POWER HANDLE |
 |
15A |
Kipp-/Teleskopeinheit |
|
wireless DCU |
 |
7,5 A |
DCU (Datenkonnektivitätseinheit) |
|
RR A/CON |
 |
10A |
Schalter für die hintere Klimaanlage, Gebläsemotor für die hintere Klimaanlage |
|
CHILD LOCK |
 |
15 A |
Kindersicherung im hinteren Türschloss rechts/links |
|
MULTI MEDIA1 |
 |
25A |
ISG LDC 200W, CCNC (Vernetztes Auto-Navigations-Cockpit) |
|
MODULE5 |
 |
10A |
Kabelloses Ladegerät, OBD, MTC/DATC, ECM/DCM-Spiegel, integrierte Kameraeinheit, CCNC (Vernetztes Auto-Navigations-Cockpit), ISG LDC 200 W/450 W, elektrische Sitzverstellung für den 1. Sitz, Verstärker, HLLD (Scheinwerferhöhenverstellung) |
|
CLUSTER |
 |
7,5 A |
Kombiinstrument, HUD (Head-Up-Display) |
|
2nd ROW SEAT FOLDING LH |
 |
20A |
Stelleinheit Umlegen des 2. Sitzes links |
|
2nd ROW SEAT FOLDING RH |
 |
20A |
Stelleinheit Umlegen des 2. Sitzes rechts |
|
MODULE8 |
 |
7,5 A |
P_LBM (Park-Lithium-Batteriemodul) |
|
T/GATE OPEN |
 |
15A |
Heckklappenverriegelung |
|
MODULE6 |
 |
7,5 A |
Multifunktionsschalter, Haupt-Fensterheberschalter |
|
MDPS2 |
 |
7,5 A |
MDPS-Einheit (motorgetriebene Servolenkung) * MDPS (Motorgetriebene Servolenkung) ist das Gleiche wie EPS (Elektrische Servolenkung). |
|
MODULE2 |
 |
10A |
CCNC-Tastatur (Vernetztes Auto-Navigations-Cockpit), BDC (Karosseriesteuergerät), CCU (Zentrale Kommunikationseinheit), USB-Ladegerät, integrierte Kameraeinheit, CCNC (Vernetztes Auto-Navigations-Cockpit), MTC, DCU (Datenkonnektivitätseinheit), Dachkonsole, Verstärker, ADAS-Parkeinheit |
|
P/SEAT PASS |
 |
30A |
Motor elektrisches Sitzverstellung Beifahrersitz |
|
S/HEATER FRT |
 |
25A |
Sitzheizung/-belüftung 1. Sitz rechts/links |
|
WASHER |
 |
15A |
Multifunktionsschalter |
|
BDC2 |
 |
10A |
BDC (Body Domain Controller), Schalter für den Außentürgriff des Fahrers, Schalter für den Außentürgriff des Beifahrers, ATM-Hebel, Digital Key 2.0-Einheit/Sensor |
|
A/BAG2 |
 |
10A |
Airbag Steuereinheit |
|
HEATED MIRROR |
 |
7,5 A |
Beheizter Außenspiegel links/rechts |
|
A/BAG1 |
 |
10A |
Airbag Steuereinheit |
|
USB CHARGER |
 |
15A |
USB-Ladegerät rechts/links Kofferraum, USB-Ladegerät 1. Sitz rechts/links |
|
MULTI MEDAI2 |
 |
10A |
Kombiinstrument, HUD (Head Up Display), MTC, drahtloses Ladegerät, ADAS-Parkeinheit, Eckradar hinten links/rechts |
|
P/WINDOW RH |
 |
25A |
Motor Fensterheber rechts |
|
SUNROOF |
 |
40 A |
Panoramadach-Motor |
|
S/HEATER RR |
 |
15A |
Sitzheizung 2. Sitz links/rechts |
|
AMP |
 |
25A |
Verstärker, ISG LDC 450W |
|
MODULE4 |
 |
10A |
Frontkamera, Kipp-/Teleskopeinheit, C/PAD-Schalter, ADAS-Antriebseinheit, Heckradar links/rechts, 4WD-ECU, DCU (Dosiersteuereinheit), Konsolenschalter, ADAS-Parkeinheit, Radar vorne, Eckradar vorne links/rechts |
|
P/SEAT DRV1 |
 |
30A |
Motor elektrische Sitzverstellung Fahrersitz |
|
DR LOCK |
 |
20A |
Verriegelung/Entriegelung alle Türen |
|
4WD |
 |
20A |
4WD ECU |
|
P/SEAT DRV2 |
 |
30A |
Motor elektrische Sitzverstellung Fahrersitz |
|
START |
 |
10A |
Zündschalter |
|
POWER TAILGATE |
|
15A |
Einheit Elektrische Heckklappe |
|
P/WINDOW LH |
 |
25A |
Motor Fensterheber links |
Sicherungskasten im Motorraum
|
Bezeichnung der Sicherung |
Symbol |
Nennleistung der Sicherung |
Geschützter Stromkreis |
|---|---|---|---|
|
COOLING FAN |
 |
80 A |
Kühlgebläsemotor |
|
GCU |
 |
60 A |
[D2.2] GCU (Glow-Steuereinheit) |
|
B+2 |
 |
50 A |
PDC (Power Domain Controller) |
|
W/S Heated Glass LH |
 |
50 A |
Beheizte Windschutzscheibe Relais links |
|
DCU1 |
 |
50 A |
Klemmenblock im Motorraum (DCU-Relais) |
|
BLOWER |
 |
50 A |
Gebläserelais |
|
ABS1 |
 |
40 A |
ABS/ESC |
|
ABS4 |
 |
40 A |
ABS/ESC |
|
TRAILER1 |
 |
50 A |
Anhänger-Modul |
|
MDPS |
 |
100 A |
MDPS-Einheit (motorgetriebene Servolenkung) * MDPS (Motorgetriebene Servolenkung) ist das Gleiche wie EPS (Elektrische Servolenkung). |
|
AUX BATT |
 |
60 A |
Schalter für die hintere Klimaanlage, Gebläsemotor für die hintere Klimaanlage |
|
B+3 |
 |
60 A |
PDC (Power Domain Controller) |
|
B+6 |
 |
60 A |
Leiterplattenblock |
|
W/S Heated Glass RH |
 |
50 A |
Beheizte Windschutzscheibe Relais rechts |
|
REAR HEATED |
 |
40 A |
Beheizte Heckscheibe Relais |
|
FUEL HEATER |
 |
40 A |
[D2.2] Kraftstofffilter Relais |
|
E-SHIFTER1 |
 |
30 A |
SCU-Steuergerät (Shift By Wire) |
|
B+1 |
 |
50 A |
PDC (Power Domain Controller) |
|
PTC HEATER2 |
 |
60 A |
[D2.2] PTC-Heizungsrelais 2 |
|
ABS2 |
 |
60 A |
ABS/ESC |
|
B+4 |
 |
50 A |
PDC (Power Domain Controller) |
|
FUEL PUMP |
 |
20 A |
Kraftstoffpumpenrelais |
|
HEAD LAMP RH |
 |
20 A |
SCHEINWERFER RECHTS |
|
HEAD LAMP LH |
 |
20 A |
SCHEINWERFER LINKS |
|
MODULE1 |
 |
10A |
Sirene UIP (Ultraschall-Einbruchschutz) |
|
PTC HEATER1 |
 |
60A |
[D2.2] PTC-Heizungsrelais 1 |
|
TCU3 |
 |
60 A |
[D2.2] DCT TCU |
|
EOP |
 |
60 A |
[D2.2] EOP (Elektrische Ölpumpe) |
|
B+5 |
 |
50 A |
PDC (Power Domain Controller) |
|
TRAILER2 |
 |
20 A |
Anhänger-Modul |
|
TRAILER3 |
 |
20 A |
Anhänger-Modul |
|
TCU1 |
 |
15 A |
[G2.5] TCU |
|
AMS |
 |
10 A |
Batteriesensor |
|
E-SHIFTER2 |
 |
10 A |
SCU-Steuergerät (Shift By Wire), Konsolenschalter |
|
DCU2 |
 |
20 A |
[D2.2] DCU (Dosiersteuereinheit) |
|
DCU3 |
 |
20 A |
[D2.2] DCU (Dosiersteuereinheit) |
|
DCU4 |
 |
20 A |
[D2.2] DCU (Dosiersteuereinheit) |
|
A/CON1 |
 |
10 A |
MTC/DATC |
|
Bezeichnung der Sicherung |
Symbol |
Nennleistung der Sicherung |
Geschützter Stromkreis |
|---|---|---|---|
|
IG1 |
 |
40 A |
Leiterplattenblock (IG1-Relais, Anlasserrelais) |
|
IG2 |
 |
40 A |
Leiterplattenblock (IG2-Relais), Anlasserrelais |
|
FRT WIPER2 |
 |
7,5 A |
BDC (Body Domain Controller), ECU (Motorsteuergerät) |
|
SENSOR6 |
 |
20 A |
[Smartstream D2.2] Vorderer/hinterer Nox-Sensor, PM-Sensor [Smartstream G3.5] Lambdasonde (Auf2/Ab2) |
|
SENSOR1 |
 |
20 A |
[Smartstream D2.2] Vorderer/hinterer NOX-Sensor, Mittlerer NOX-Sensor [Smartstream G2.5] Zündspule #1/#2/#3/#4 [Smartstream G3.5] Zündspule #1/#2/#3/#4/#5/#6 |
|
ECU2 |
 |
10 A |
ECU (Motorsteuergerät) |
|
SENSOR5 |
 |
10 A |
Kraftstoffpumpenrelais [Smartstream D2.2] Kraftstoffpumpen-Relais, Kraftstofffilter-Heizungsrelais, Rail-Drucksteuerungsventil |
|
SENSOR8 |
 |
10 A |
[Smartstream D2.2] GCU (Glow Control Unit), Kraftstofffilterheizung |
|
SENSOR9 |
 |
20 A |
[Smartstream D2.2] Hochdruck-Pumpeneinlassventil [Smartstream G3.5] ECU (Motorsteuereinheit) [Smartstream G2.5] ECU (Motorsteuereinheit) |
|
SENSOR3 |
 |
20 A |
ECU (Motorsteuergerät) |
|
SENSOR2 |
 |
15 A |
[Smartstream D2.2] Lambdasonde (#1/#2) [Smartstream G2.5] Lambdasonde (Auf1/Ab1) [Smartstream G3.5] Lambdasonde (Auf/Ab) |
|
FRT WIPER1 |
 |
30 A |
Leiterplattenblock (Relais Windschutzscheibenwischer Hoch, Niedrig) |
|
RR WIPER |
 |
15 A |
Leiterplattenblock (Relais Heckscheibenwischer) |
|
HORN |
 |
15 A |
Platinenblock (Hupenrelais) |
|
A/CON2 |
 |
10 A |
Leiterplattenblock (Relais Klimaanlagen-Kompressor) |
|
B/ALARM HORN |
 |
15 A |
Leiterplattenblock (Relais für Alarmanlagenhupe) |
|
E-SHIFTER3 |
 |
7,5 A |
SCU-Steuergerät (Shift By Wire), Konsolenschalter |
|
TCU2 |
 |
10 A |
[Smartstream D2.2] DCT TCM (Getriebesteuermodul), ATM-Hebel |
|
SENSOR4 |
 |
10 A |
Kühllüfter [Smartstream D2.2] Ölkühldüsen-Magnetventil, elektrische Wasserpumpe, Bremslichtschalter, Ölstandsensor [Smartstream G2.5] Variables Einlass-Magnetventil, kontinuierliche Nockenwellensteuerung, elektrischer Thermostat, Spülsteuerventil [Smartstream G3.5 MPI] - Variables Einlass-Magnetventil, Ventil kontinuierliche Nockenwellensteuerung, verstellbare Ölpumpe, Spülsteuerventil |
|
SENSOR7 |
 |
15 A |
[Smartstream D2.2] Elektrischer VGT, Blow-by-PTC-Heizung, Ölpumpenventil, AGR-Kühlventil, PTC-Heizungsrelais [Smartstream G2.5] Einspritzdüse #1/#2/#3/#4 [Smartstream G3.5] Einspritzdüse #1/#2/#3/#4/#5/#6 |
|
ECU1 |
 |
15 A |
ECU (Motorsteuergerät) |
|
ABS3 |
 |
7,5 A |
ESP (Elektronisches Stabilitätsprogramm) Steuermodul |
|
POWER OUTLET2 |
 |
20 A |
Steckdose Konsole hinten |
|
POWER OUTLET1 |
 |
20 A |
Steckdose Kofferraum |
In der folgenden Tabelle finden Sie den Relaistyp.
|
Relaisbezeichnung |
Symbol |
TYPE |
|---|---|---|
|
DCU Relay |
 |
MICRO |
|
Start Relay |
 |
MICRO |
|
Fuel Pump Relay |
 |
MICRO |
|
W/S Heated Glass #2 Relay |
 |
MICRO |
|
Fuel Filter Heating Relay |
 |
MICRO |
|
PTC Heater #1 Relay |
 |
MICRO |
|
PTC Heater #2 Relay |
 |
MICRO |
|
W/S Heated Glass #1 Relay |
 |
MICRO |
|
Blower Relay |
 |
MINI |
|
Rear Heated Relay |
 |
MICRO |
Sicherungskasten im Motorraum (Abdeckung der Batterieklemmen)
