وصف لوحة المصهر/ المرحل الكهربائي
يمكنك العثور داخل أغطية لوحة المصاهر/المرحلات الكهربائية على ملصق مختص بتوضيح اسم كل مصهر/مُرحّل كهربائي وسعته.
قد لا تنطبق جميع أوصاف لوحة المصهر في هذا الدليل على سيارتك. وهي مطابقة في وقت الطباعة. عندما تفحص لوحة المصهر في سيارتك، ارجع إلى ملصق لوحة المصهر.

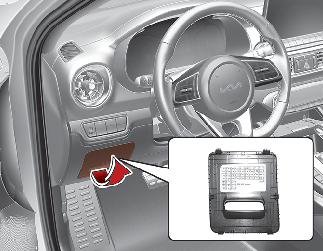

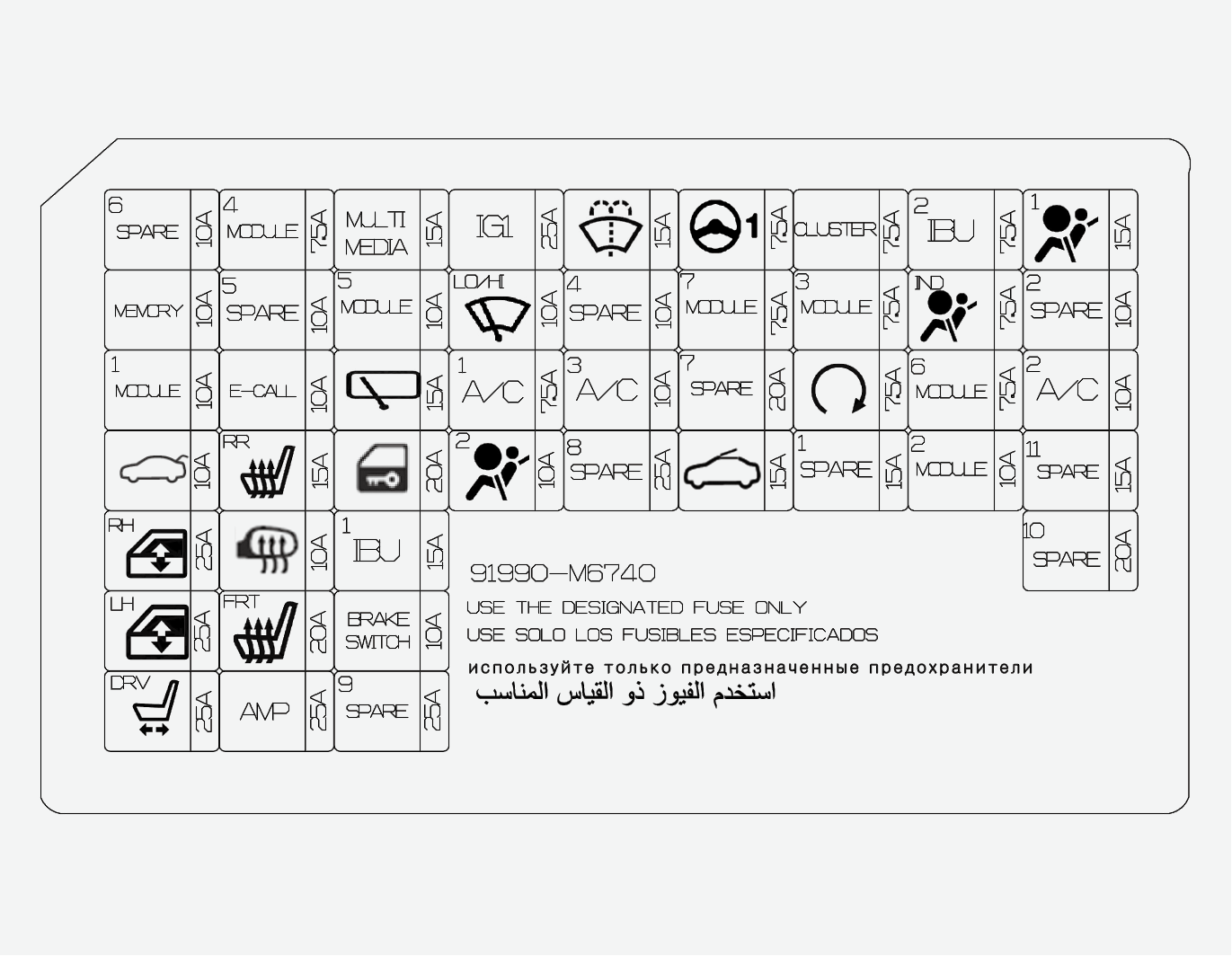

لوحة مصهر جانب السائق
|
اسم المصهر |
الرمز |
تصنيف المصهر |
الدائرة المحمية |
|---|---|---|---|
|
MEMORY |
|
10 أمبير |
وحدة نظام الذاكرة المتكامل للسائق، وحدة التحكم في تكييف الهواء، لوحة العدادات، المستشعر التلقائي للضوء والصور |
|
MODULE 1 |
|
10 أمبير |
مفتاح القفل الرئيسي، موصل الفحص متعدد الأغراض، موصل وصلة البيانات، ICM (وحدة الدائرة المتكاملة) صندوق مرحل (طي المرآة الخارجية/مرحل إلغاء الطي)، مفتاح الخطر، المقبض الخارجي للمفتاح الذكي للسائق/الراكب، وحدة التحكم في مصباح الأوضاع |
|
TRUNK |
|
10 أمبير |
مرحل صندوق السيارة |
|
POWER WINDOWRH |
|
25 أمبير |
المرحل الجانبي للمقبض الأيمن للنافذة الكهربائية |
|
POWER WINDOWLH |
|
25 أمبير |
وحدة النافذة الكهربائية الآمنة للراكب/السائق، مرحل الجانبي للمقبض الأيسر للنافذة الكهربائية |
|
POWER SEATDRIVER |
|
25 أمبير |
وحدة نظام الذاكرة المتكاملة للسائق، المفتاح اليدوي لمقعد السائق |
|
MODULE 4 |
|
7.5 أمبير |
وحدة المساعدة على الحفاظ على الحارة المرورية، IBU (وحدة التحكم الكاملة في الهيكل)، وحدة المساعدة على تجنب الاصطدام من الجهة الأمامية |
|
E-CALL |
|
10 أمبير |
وحدة مكالمة الطوارئ في نظام موزين للاتصالات البعيدة (MTS) |
|
SEAT HEATERREAR |
|
15 أمبير |
وحدة التحكم في نظام تدفئة المقاعد الخلفية |
|
HEATED MIRROR |
|
10 أمبير |
المرآة الخارجية الكهربائية للسائق/الراكب، وحدة التحكم في تكييف الهواء، ECM (وحدة التحكم في المحرك)/PCM (وحدة التحكم في مجموعة تروس نقل القدرة) |
|
SEAT HEATERFRONT |
|
20 أمبير |
وحدة التحكم بتدفئة المقعد الأمامي، وحدة التحكم بتهوية المقعد الأمامي |
|
AMP |
|
25 أمبير |
مكبر للصوت (AMP) |
|
MULTI MEDIA |
|
15 أمبير |
الصوت، وحدة الصوت/الفيديو والملاحة الرئيسية |
|
MODULE 5 |
|
10 أمبير |
نظام موزين للاتصالات البعيدة (MTS) للاتصال بوحدة مكالمة الطوارئ، مفتاح وسادة التصادم، مرآة متعددة الألوان إلكترونيًا، وحدة الصوت/الفيديو والملاحة الرئيسية، الصوت، وحدة التحكم بتكييف الهواء، وحدة التحكم بجهاز تدفئة المقعد الخلفي، وحدة التحكم بجهاز تدفئة المقعد الأمامي، وحدة التحكم بنظام تهوية المقعد الأمامي، وحدة IMS (نظام الذاكرة المتكاملة) للسائق، مقبض التحكم في المصباح الأمامي على الجانب الأيسر/مقبض التحكم في المصباح الأمامي على الجانب الأيمن، مؤشر ذراع ناقل الحركة التلقائي، موصل الفحص، موصل وصلة البيانات |
|
WASHER (RR) |
|
15 أمبير |
محرك الماسحات الخلفية، (وحدة الدائرة المتكاملة)، صندوق مرحل (مرحل الماسحة الخلفية) |
|
DOOR LOCK |
|
20 أمبير |
مرحل قفل/إلغاء قفل الباب |
|
IBU 1 |
|
15 أمبير |
IBU (وحدة التحكم المتكاملة في الهيكل) |
|
BRAKE SWITCH |
|
10 أمبير |
IBU (وحدة التحكم المتكاملة في الهيكل)، مفتاح مصباح التوقف |
|
IG 1 |
|
25 أمبير |
مجموعة توصيلات غرفة المحرك (المصهر-الفرامل المانعة للانغلاق، وحدة التحكم الإلكترونية، وحدة التحكم في نقل الحركة، المستشعر) |
|
WIPER |
|
10 أمبير |
مجموعة توصيلات غرفة المحرك (مرحل (منخفض) للماسحة الأمامية)، محرك الماسحة الأمامية، ECM (وحدة التحكم بالمحرك)/PCM (وحدة التحكم بمجموعة نقل الحركة)، IBU (وحدة التحكم المتكاملة في الهيكل) |
|
AIRCONDITIONER 1 |
|
7.5 أمبير |
مجموعة توصيل غرفة المحرك (مرحل جهاز تدفئة المعامل الحراري الموجب)، وحدة التحكم بتكييف الهواء |
|
AIR BAG 2 |
|
10 أمبير |
وحدة التحكم بنظام التثبيت الإضافي (SRS) |
|
WASHER |
|
15 أمبير |
مفتاح متعدد الوظائف |
|
AIRCONDITIONER 3 |
|
10 أمبير |
قابض الضاغط لمحرك Smartstream G1.6 |
|
MDPS |
|
7.5 أمبير |
وحدة نظام التوجيه المعزز المُدار بموتور (MDPS) |
|
MODULE 7 |
|
7.5 أمبير |
وحدة التحكم بتدفئة المقعد الخلفي، وحدة التحكم بتدفئة المقعد الأمامي، وحدة التحكم في تهوية المقعد الأمامي، وحدة التحكم بالثبات الإلكتروني |
|
SUNROOF |
|
15 أمبير |
محرك فتحة السقف |
|
CLUSTER |
|
7.5 أمبير |
مجموعة العدادات |
|
MODULE 3 |
|
7.5 أمبير |
مفتاح وضع الرياضة، مفتاح مصباح التوقف |
|
START |
|
7.5 أمبير |
ICM (وحدة التحكم المدمجة) صندوق المرحل (مرحل الإنذار من السرقة)، مفتاح نطاق مجموعة نقل الحركة، مجموعة توصيل غرفة المحرك (مرحل (الإشعال 1) وحدة توزيع الطاقة 3)، IBU (وحدة التحكم المتكاملة في الهيكل)، ECM (وحدة التحكم في المحرك)، PCM (وحدة التحكم مجموعة تروس نقل القدرة) |
|
IBU 2 |
|
7.5 أمبير |
IBU (وحدة التحكم المتكاملة في الهيكل) |
|
AIR BAGINDICATOR |
|
7.5 أمبير |
مجموعة العدادات، وحدة التحكم في مكيف الهواء |
|
MODULE 6 |
|
7.5 أمبير |
IBU (وحدة التحكم المتكاملة في الهيكل) |
|
MODULE 2 |
|
10 أمبير |
الوحدة الرئيسية للصوت/الفيديو والملاحة، IBU (وحدة التحكم المتكاملة في الهيكل)، نظام موزين للاتصالات البعيدة (MTS) للاتصال في حالة الطوارئ، شاحن USB خلفي، شاحن لاسلكي، مفتاح المرآة الخارجية الكهربائية، مجموعة توصيلات غرفة المحرك (منفذ الطاقة)، مضخم |
|
AIR BAG 1 |
|
15 أمبير |
وحدة التحكم بنظام التثبيت الإضافي (SRS) |
|
AIRCONDITIONER 2 |
|
10 أمبير |
مجموعة توصيل غرفة المحرك (مرحل النافخة)، وحدة التحكم تكييف الهواء، مقاوم النافخة، موتور النافخة |

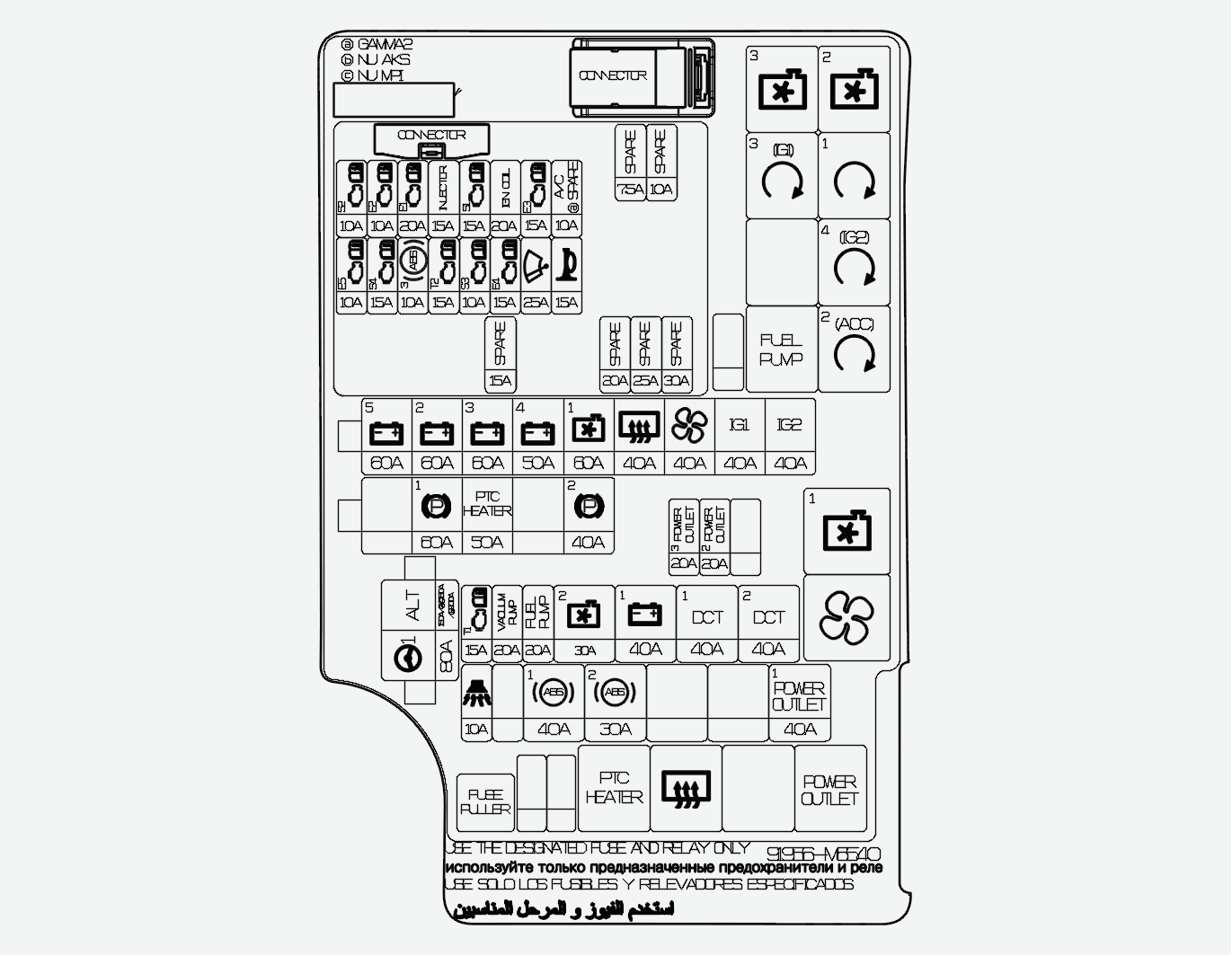

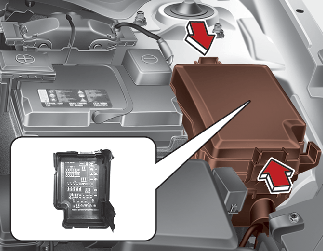

لوحة مصهر حجيرة المحرك

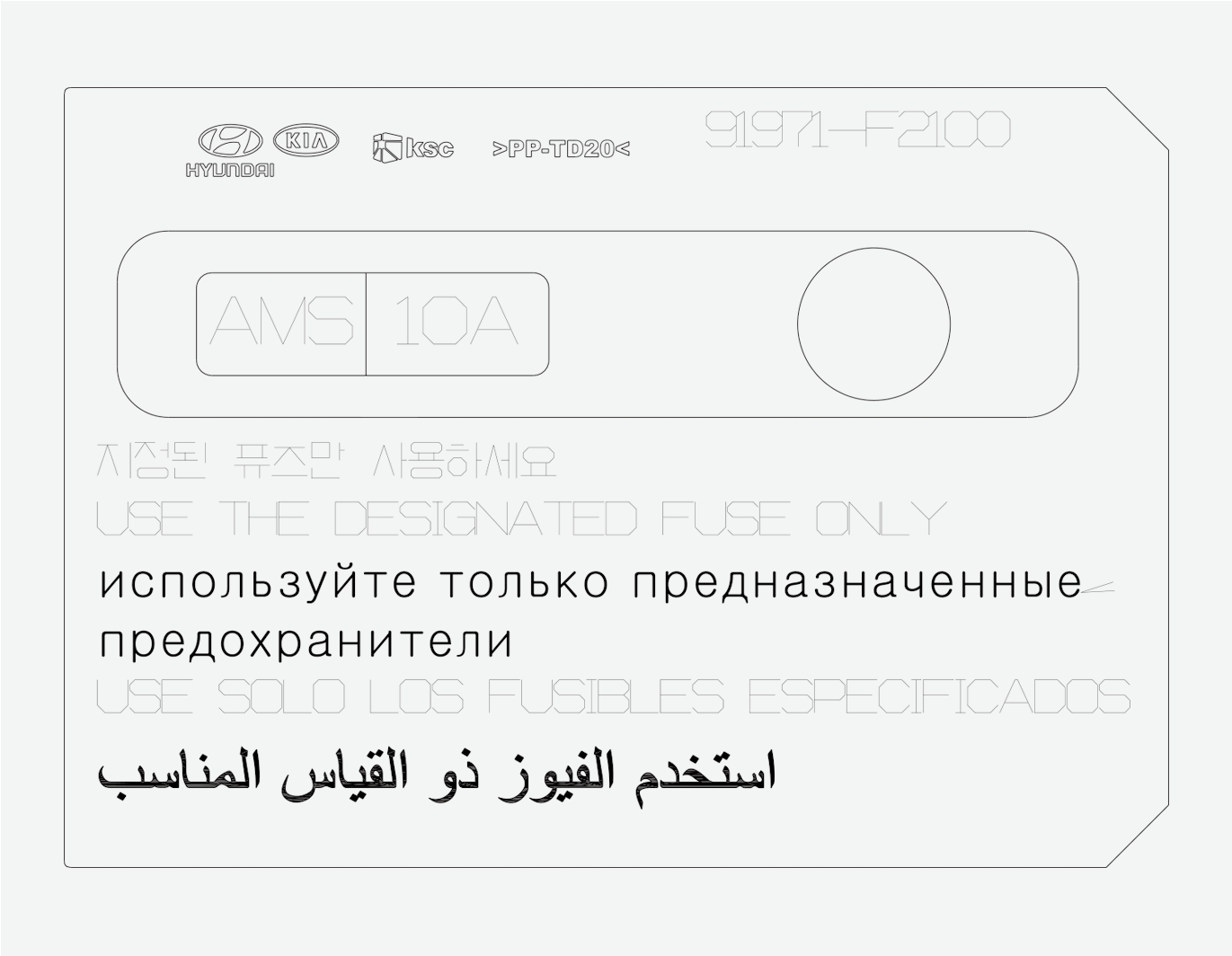

لوحة المصاهر بحجيرة المحرك (غطاء طرف توصيل البطارية)
|
اسم المصهر |
الرمز |
تصنيف المصهر |
الدائرة المحمية |
|---|---|---|---|
|
ALTERNATOR |
|
150/180/200 أمبير |
المصهر: إنذار ضد السرقة، الفرامل المانعة للانغلاق 1، الفرامل المانعة للانغلاق 2، وحدة التحكم للحقن 1، منفذ الطاقة 1، المولد |
|
MDPS 1 |
|
80 أمبير |
وحدة نظام التوجيه المعزز المُدار بموتور (MDPS) |
|
BATTERY 5 |
|
60 أمبير |
المصهر: وحدة التحكم الإلكترونية 3، تكييف الهواء، وحدة التحكم الإلكترونية 4، ماسحة، أداة تنبيه، مرحل التحكم للمحرك |
|
BATTERY 2 |
|
60 أمبير |
مجموعة توصيل لوحة العدادات |
|
BATTERY 3 |
|
60 أمبير |
مجموعة توصيل لوحة العدادات |
|
BATTERY 4 |
|
50 أمبير |
مجموعة توصيل لوحة العدادات (مصهر: صندوق السيارة، المقبض الأيمن للنافذة الكهربائية، المقبض الأيسر للنافذة الكهربائية، مقعد السائق الكهربائي، جهاز تدفئة المقعد الأمامي، مضخم، فتحة السقف 1) |
|
COOLING FAN 1 |
|
60 أمبير |
مرحل مروحة التبريد 1 |
|
REAR HEATED |
|
40 أمبير |
المرحل الخلفي المدفأ |
|
BLOWER |
|
40 أمبير |
مُرحل النافخ |
|
IG1 |
|
40 أمبير |
مفتاح الإشعال، مرحل (الإشعال 1) لوحدة توزيع الطاقة 3 ، مرحل (الملحقات) وحدة توزيع الطاقة 2 |
|
IG2 |
|
40 أمبير |
مفتاح الإشعال، مُرحل البدء، مرحل (الإشعال 2) وحدة توزيع الطاقة 4 |
|
VACUUM PUMP |
|
20 أمبير |
مضخة التفريغ |
|
EPB 1 |
|
60 أمبير |
فرامل الانتظار الإلكترونية (EPB) |
|
PTC HEATER |
|
50 أمبير |
مرحل جهاز تدفئة المعامل الحراري الموجب |
|
EPB 2 |
|
40 أمبير |
فرامل الانتظار الإلكترونية (EPB) |
|
POWEROUTLET 3 |
|
20 أمبير |
منفذ الطاقة الأمامي |
|
POWEROUTLET 2 |
|
20 أمبير |
منفذ الطاقة الأمامي |
|
TCU 1 |
|
15 أمبير |
وحدة تحكم ناقل الحركة (TCM) |
|
FUEL PUMP |
|
20 أمبير |
مُرحِّل مضخة الوقود |
|
COOLING FAN 2 |
|
30 أمبير |
مرحل مروحة التبريد 3، مرحل مروحة التبريد 2 |
|
BATTERY 1 |
|
40 أمبير |
مجموعة توصيل لوحة العدادات (مرحل سقاطة التحميل على المدى البعيد، المصهر: الوحدة 1، مُسخن المقعد الخلفي، قفل الباب، وحدة التحكم المتكاملة في الهيكل 1، مفتاح الفرامل، الوسادة الهوائية 2) |
|
DCT 1 |
|
40 أمبير |
وحدة تحكم ناقل الحركة (TCM) |
|
DCT 2 |
|
40 أمبير |
وحدة تحكم ناقل الحركة (TCM) |
|
BURGLARALARM |
|
10 أمبير |
صندوق مرحل ICM (مُرحِّل جرس الإنذار ضد السطو) |
|
ABS 1 |
|
40 أمبير |
وحدة التحكم في (نظام الفرامل المانعة للانغلاق)، وحدة التحكم في نظام الثبات الإلكتروني |
|
ABS 2 |
|
30 أمبير |
وحدة التحكم في (نظام الفرامل المانعة للانغلاق)، وحدة التحكم في نظام الثبات الإلكتروني |
|
POWEROUTLET 1 |
|
40 أمبير |
مُرحل مخرج الطاقة |
|
SENSOR 2 |
|
10 أمبير |
[(محرك بنزين) سعة 1.6 يعمل بالحقن متعدد النقاط (MPI)، (محرك بنزين) سعة 2.0 يعمل بالحقن متعدد النقاط]، صمام الملف اللولبي للتحكم في التنظيف، صمام السحب اللولبي المتغير، مرحل مروحة التبريد 3، مرحل مروحة التبريد 2، صمام التحكم في الزيت 1 و2، مرحل تكييف الهواء، صمام تهوية علبة المرافق، مستشعر تدفق الهواء، صمام التحكم في الزيت 3 [(محرك بنزين) سعة 1.6 لتر يعمل بحقن الوقود المباشر بشاحن توربيني] صمام التحكم في الزيت 1 و2، صمام تهوية علبة المرافق، مرحل مروحة التبريد 1، صمام الملف اللولبي للتحكم في التنظيف، صمام إعادة التدوير [Smartstream G 1.6] صمام التحكم في الزيت 1 و2، صمام تهوية علبة المرافق، صمام السحب اللولبي المتغير، صمام الملف اللولبي للتحكم في التنظيف، مرحل مروحة التبريد 3، مرحل مروحة التبريد 2 |
|
ECU 2 |
|
10 أمبير |
[(محرك بنزين) سعة 1.6 لتر يعمل بالحقن متعدد النقاط (MPI)] (وحدة التحكم بالمحرك)/(وحدة التحكم في مجموعة ناقل الحركة) [(محرك بنزين) سعة 1.6 لتر يعمل بحقن بنزين مباشر بشاحن توربيني] (وحدة التحكم في المحرك [(محرك بنزين) سعة 2.0 يعمل بالحقن متعدد النقاط (MPI)] PCM (وحدة التحكم في مجموعة ناقل الحركة) [Smartstream G 1.6] PCM (وحدة التحكم في مجموعة ناقل الحركة) |
|
ECU 1 |
|
20 أمبير |
[(محرك بنزين) سعة 1.6 لتر يعمل بالحقن متعدد النقاط (MPI)] (وحدة التحكم بالمحرك)/(وحدة التحكم في مجموعة ناقل الحركة) [(محرك بنزين) سعة 1.6 لتر يعمل بحقن بنزين مباشر بشاحن توربيني] (وحدة التحكم في المحرك [(محرك بنزين) سعة 2.0 يعمل بالحقن متعدد النقاط (MPI)] PCM (وحدة التحكم في مجموعة ناقل الحركة) [Smartstream G 1.6] PCM (وحدة التحكم في مجموعة ناقل الحركة) |
|
INJECTOR |
|
15 أمبير |
[(محرك بنزين) سعة 1.6 لتر يعمل بالحقن متعدد النقاط (MPI)، (محرك بنزين) سعة 2.0 لتر يعمل بالحقن متعدد النقاط (MPI)] الحاقن 1 و4 حاقن رقم 1~8 [Smartstream G 1.6] |
|
SENSOR 1 |
|
15 أمبير |
[(محرك بنزين) سعة 1.6 لتر يعمل بالحقن متعدد النقاط (MPI)]، مستشعر الأكسجين (العلوي/السفلي) [(محرك بنزين) سعة 1.6 لتر بحقن الوقود المباشر بشاحن توربيني]، مستشعر الأكسجين (العلوي/السفلي) [(محرك بنزين) سعة 2.0 لتر يعمل بالحقن متعدد النقاط (MPI)]، مستشعر الأكسجين (العلوي/السفلي) مستشعر أكسجين لمحرك [Smartstream G 1.6] (العلوي/السفلي) |
|
IGNITION COIL |
|
20 أمبير |
[(محرك بنزين) سعة 1.6 لتر يعمل بالحقن متعدد النقاط (MPI)] ملف الإشعال رقم 1~4، مُكثف [(محرك بنزين) سعة 1.6 لتر يعمل بحقن الوقود المباشر بشاحن توربيني، (محرك بنزين) سعة 2.0 لتر يعمل بحقن الوقود المباشر بشاحن توربيني] ملف الإشعال رقم 1~4 ملف إشعال محرك [Smartstream G 1.6] رقم 1~4 |
|
ECU 3 |
|
15 أمبير |
[(محرك بنزين) سعة 1.6 لتر يعمل بالحقن متعدد النقاط (MPI)] (وحدة التحكم بالمحرك)/(وحدة التحكم في مجموعة ناقل الحركة) [(محرك بنزين) سعة 1.6 لتر بحقن الوقود المباشر بشاحن توربيني] (وحدة التحكم في المحرك) [(محرك بنزين) 2.0 يعمل بالحقن متعدد النقاط] PCM (وحدة التحكم في مجموعة نقل الحركة) [Smartstream G 1.6] PCM (وحدة التحكم في مجموعة ناقل الحركة) |
|
AIRCONDITIONER |
A/C |
10 أمبير |
مرحل تكييف الهواء |
|
ECU 5 |
|
10 أمبير |
[(محرك بنزين) سعة 1.6 لتر يعمل بالحقن متعدد النقاط (MPI)] (وحدة التحكم بالمحرك)/(وحدة التحكم في مجموعة ناقل الحركة) [(محرك بنزين) سعة 1.6 لتر بحقن الوقود المباشر بشاحن توربيني] (وحدة التحكم في المحرك) [(محرك بنزين) سعة 2.0 يعمل بالحقن متعدد النقاط (MPI)] PCM (وحدة التحكم في مجموعة ناقل الحركة) [Smartstream G 1.6] PCM (وحدة التحكم في مجموعة ناقل الحركة) |
|
SENSOR 4 |
|
15 أمبير |
[(محرك بنزين) سعة 1.6 لتر يعمل بحقن الوقود المباشر بشاحن توربيني] مضخة التفريغ الكهربي |
|
ABS 3 |
|
10 أمبير |
نظام الفرامل المانعة للانغلاق(ABS)، وحدة التحكم في نظام التحكم الإلكتروني (ESC) |
|
TCU 2 |
|
15 أمبير |
[(محرك بنزين) سعة 1.6 لتر يعمل بالحقن متعدد النقاط (MPI)، (محرك بنزين) سعة 2.0 لتر يعمل بالحقن متعدد النقاط (MPI)] مفتاح نطاق محور ناقل الحركة [Smartstream G 1.6] مفتاح نطاق محور ناقل الحركة [(محرك بنزين) سعة 1.6 لتر يعمل بحقن الوقود المباشر بشاحن توربيني] مفتاح نطاق محور ناقل الحركة، TCM (وحدة التحكم في ناقل الحركة) |
|
SENSOR 3 |
|
10 أمبير |
مُرحِّل مضخة الوقود |
|
ECU 4 |
|
15 أمبير |
[(محرك بنزين) سعة 1.6 لتر يعمل بالحقن متعدد النقاط (MPI)] (وحدة التحكم بالمحرك)/(وحدة التحكم في مجموعة ناقل الحركة) [(محرك بنزين) سعة 1.6 لتر بحقن الوقود المباشر بشاحن توربيني] (وحدة التحكم في المحرك) [(محرك بنزين) سعة 2.0 يعمل بالحقن متعدد النقاط (MPI)] PCM (وحدة التحكم في مجموعة ناقل الحركة) [Smartstream G 1.6] PCM (وحدة التحكم في مجموعة ناقل الحركة) |
|
WIPER |
|
25 أمبير |
مُرحِّل الماسحة |
|
HORN |
|
15 أمبير |
مُرحِّل آلة التنبيه |
|
اسم المُرحِّل |
الرمز |
النوع |
|---|---|---|
|
COOLING FAN 3 Relay |
|
MICRO |
|
COOLING FAN 2 Relay |
|
MICRO |
|
PDM 3 (IG1) Relay |
|
MICRO |
|
START Relay |
|
MICRO |
|
PDM 4 (IG2) Relay |
|
MICRO |
|
FUEL PUMP Relay |
|
MICRO |
|
PDM 2 (ACC) Relay |
|
MICRO |
|
COOLING FAN 1 Relay |
|
صغير |
|
BLOWER Relay |
|
صغير |
|
PTC HEATER Relay |
|
MICRO |
|
REAR HEATED Relay |
|
MICRO |
|
POWER OUTLET Relay |
|
MICRO |
