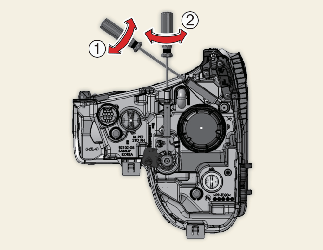

Type A

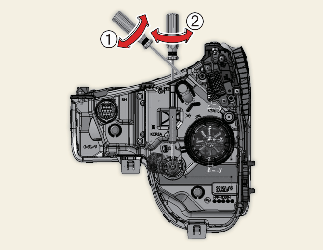

Type B

Pump opp dekkene til angitt trykk og fjern eventuell last fra bilen, unntatt skrutrekker, reservehjul og verktøy.
Bilen bør stå på jevnt underlag.
Tegn opp vannrette linjer (vannrette linjer som går gjennom midten av hver frontlykt) og en loddrett linje (loddrett linje som går gjennom midten av frontlyktene) på skjermen.
Med frontlykt og batteri i normal tilstand justerer du frontlyktene slik at den lyseste delen faller på de loddrette og vannrette linjene.
Du beveger nær- og fjernlyset til venstre og høyre ved å vri skrutrekkeren (1) med klokken eller mot klokken. Du beveger nær- og fjernlyset opp og ned ved å vri skrutrekkeren (2) med klokken eller mot klokken.

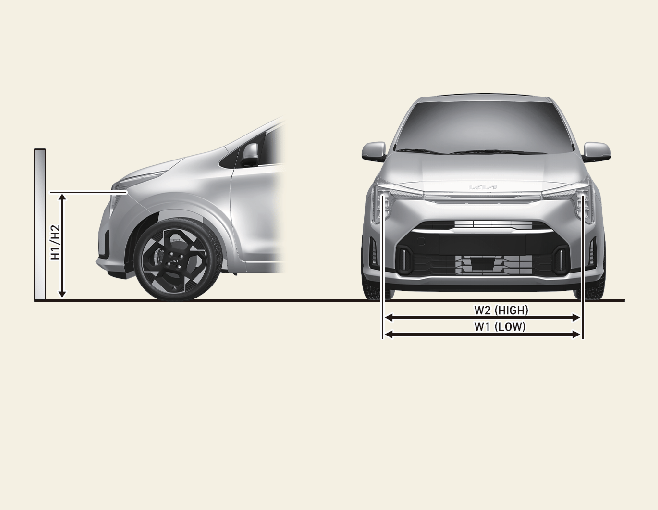

Siktepunkt (type pære)

Siktepunkt (LED-type)

* A: Skjerm

Enhet: mm (tommer)

Bilens tilstand	Frontlyslampe (BI-funksjonstype)
	Bakkeklaring			Avstand mellom lykter
	Nær-/fjernlys			Avstand mellom lykter
	175/65R14	185/55R15	195/45R16	Nær-/fjernlys
	H1/H2	H1/H2	H1/H2	W1	W2
Uten fører [mm (tommer)]	725 (28,5)	723 (28,4)	720 (28,3)	1 241 (48,8)
Med fører [mm (tommer)]	715 (28,1)	713 (28)	710 (27,9)	1 241 (48,8)

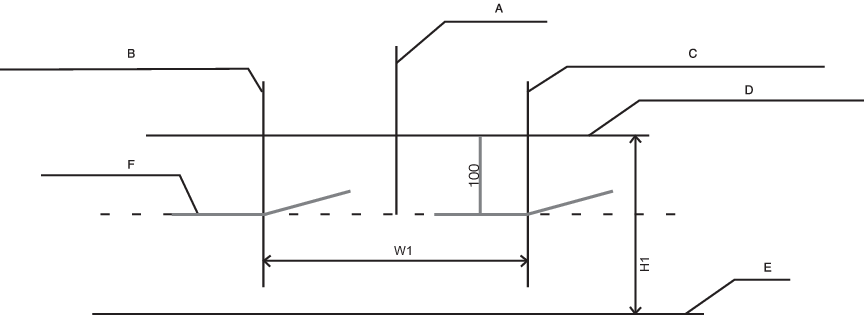

Frontlykt, nærlys (venstrestyrt bil)

Basert på 10m skjerm

A: Bilens akse

B: Vertikal linje for pærens midtpunkt i venstre frontlys

C: Vertikal linje for pærens midtpunkt i høyre frontlys

D: Horisontal linje for pærenes midtpunkt i frontlysene

E: BAKKE

F: Avskjæringslinje

Slå på nærlyset uten at føreren er i bilen.
Skjæringslinjen skal projiseres i skjæringslinjen som vist i illustrasjonen.
Når nærlyset stilles inn skal den vertikale innstillingen justeres etter justeringen av den horisontale innstillingen.
Hvis hovedlyset er utstyrt med en høydejusteringsenhet, skal bryteren for høydejusteringsenheten justeres med 0 posisjoner.

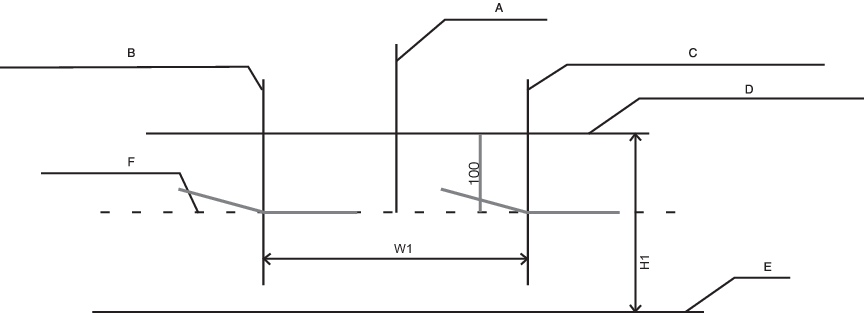

Frontlykt, nærlys (høyrestyrt bil)
