A fényszóró és az első ködlámpa beállítása (Európában)

A fényszóró beállítása

kombi

CUV

Fújja fel a gumiabroncsokat az előírt nyomásra, és távolítsa el az összes súlyt a gépkocsiból a vezető, a pótkerék és a szerszámok kivételével.

A gépkocsival vízszintes talajra kell állni.

Rajzoljon a képernyőre függőleges vonalakat (amelyek az adott fényszórók középpontjain haladnak át) és egy vízszintes vonalat (amely a fényszórók középpontján halad át).

A fényszóró és az akkumulátor normál állapotában állítsa be a fényszórókat úgy, hogy a legfényesebb rész a vízszintes és függőleges vonalakra essen.

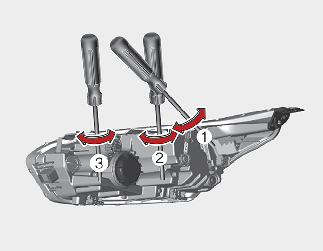

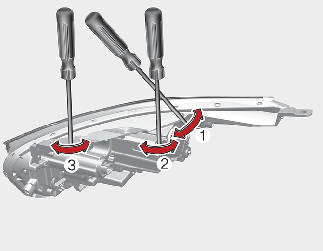

A tompított és országúti fényszóró balra vagy jobbra állításához forgassa a csavarhúzót (1) az óramutató járásával megegyező, illetve ellentétes irányba. A tompított és országúti fényszóró felfelé vagy lefelé történő állításához forgassa a csavarhúzót (2) az óramutató járásával megegyező, illetve ellentétes irányba.

Az első ködlámpa ugyanazzal a módszerrel állítható be, mint a fényszóró. Ha az első ködlámpa és az elem megfelelő állapotban van, akkor állítsa be az első ködlámpa . Az első ködfényszóró felfelé, ill. lefelé történő beállításához forgassa a csavarhúzót (3) az óra járásával megegyező, ill. ellentétes irányba.

Célzópont

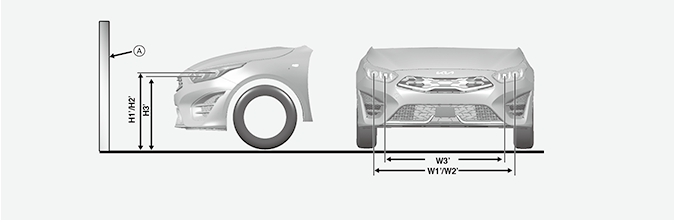

Kombi (standard modell)

* A: Képernyő

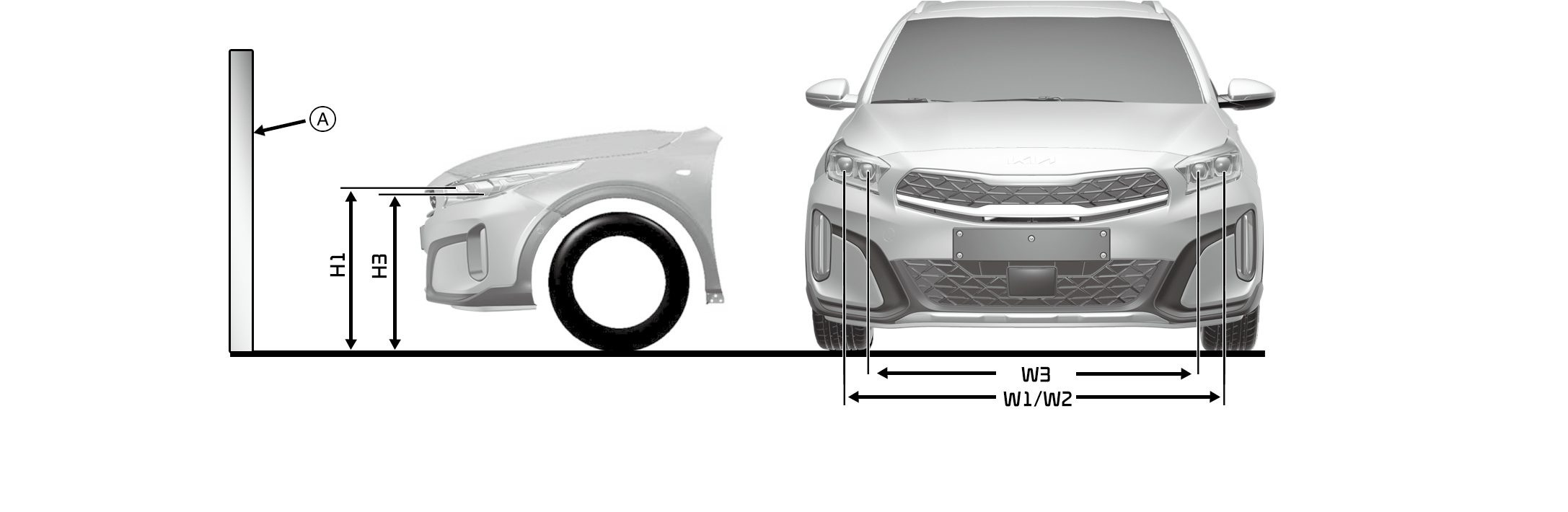

CUV (16/18 hüvelykes abroncsok)

* A: Képernyő

Kombi

A gépkocsi állapota	Elülső fényszóró (LED típus)
	Talajtól számított magasság		Lámpák közötti távolság
	Tompított/országúti fényszóró	Ködlámpa	Tompított/országúti fényszóró	Ködlámpa
	H1'/H2'	H3'	W1'/W2'	W3'
vezető nélkül [mm (hüvelyk)]	706 (27,8)	686 (27)	1404 (55,3)	1191 (48,9)
vezetővel [mm (hüvelyk)]	700 (27,5)	682 (26,9)	1404 (55,3)	1191 (48,9)

CUV (16 hüvelykes abroncsok)

A gépkocsi állapota	Elülső fényszóró (LED típus)		Elülső ködlámpa (LED típus)
	Talajtól számított magasság	Lámpák közötti távolság	Talajtól számított magasság	Lámpák közötti távolság
	Tompított/országúti fényszóró	Tompított/országúti fényszóró	H3	W3
	H1'/H2'	W1'/W2'	H3	W3
vezető nélkül [mm (hüvelyk)]	755 (29,7)	1403 (55,2)	734 (28,9)	1201 (47,3)
vezetővel [mm (hüvelyk)]	749 (29,5)	1403 (55,2)	728 (28,7)	1201 (47,3)

CUV (18 hüvelykes abroncsok)

A gépkocsi állapota	Elülső fényszóró (LED típus)		Elülső ködlámpa (LED típus)
	Talajtól számított magasság	Lámpák közötti távolság	Talajtól számított magasság	Lámpák közötti távolság
	Tompított/országúti fényszóró	Tompított/országúti fényszóró	H3	W3
	H1'/H2'	W1'/W2'	H3	W3
vezető nélkül [mm (hüvelyk)]	767 (30,2)	1403 (55,2)	746 (29,4)	1201 (47,3)
vezetővel [mm (hüvelyk)]	761 (30)	1403 (55,2)	740 (29,1)	1201 (47,3)

Tompított fényszóró (LHD jármű)

10 m képernyő alapján

A: Járműtengely

B: A bal oldali fényszóróizzó középpontjának függőleges vonala

C: A jobb oldali fényszóróizzó középpontjának függőleges vonala

D: A fényszóró izzó középpontjának vízszintes vonala

E: Talaj

F: Határvonal

Kapcsolja fel a tompított fényszórót úgy, hogy 1 vezető (75 kg) tartózkodjon a gépkocsiban.

A megfelelő határvonal a képen látható.

Először hozza szintbe a határvonalakat a vízszintes vonalakkal, majd a függőleges vonalakkal.

Ha a gépkocsi fényszóró magasságállító berendezéssel van felszerelve, akkor állítsa a fényszóró magasságállító berendezés kapcsolóját „0” állásba.

* Ha beállítás szükséges, a célzópontot a jármű tényleges hasmagasságának megmérése után állítsa bekövetően; a Kia hivatalos Kia-kereskedő/szervizpartner felkeresését javasolja. Azért, mivel ez eltérhet a jármű tényleges hasmagasságától.

Tompított fényszóró (RHD jármű)

10 m képernyő alapján

A: Járműtengely

B: A bal oldali fényszóróizzó középpontjának függőleges vonala

C: A jobb oldali fényszóróizzó középpontjának függőleges vonala

D: A fényszóró izzó középpontjának vízszintes vonala

E: Talaj

F: Határvonal

Kapcsolja fel a tompított fényszórót úgy, hogy 1 vezető (75 kg) tartózkodjon a gépkocsiban.

A megfelelő határvonal a képen látható.

Először hozza szintbe a határvonalakat a vízszintes vonalakkal, majd a függőleges vonalakkal.

Ha a gépkocsi fényszóró magasságállító berendezéssel van felszerelve, akkor állítsa a fényszóró magasságállító berendezés kapcsolóját „0” állásba.

Első ködlámpa

10 m képernyő alapján

A: Járműtengely

B: A bal oldali ködlámpaizzó középpontjának függőleges vonala

C: A jobb oldali ködlámpaizzó középpontjának függőleges vonala

D: A ködlámpaizzó középpontjának vízszintes vonala

E: Talaj

F: Határvonal

G: Felső határérték

Kapcsolja be az első ködlámpát úgy, hogy a vezető nem ül az autóban.

A kivetített határvonal a megengedett tartományon belül kell legyen (árnyékolt terület).
