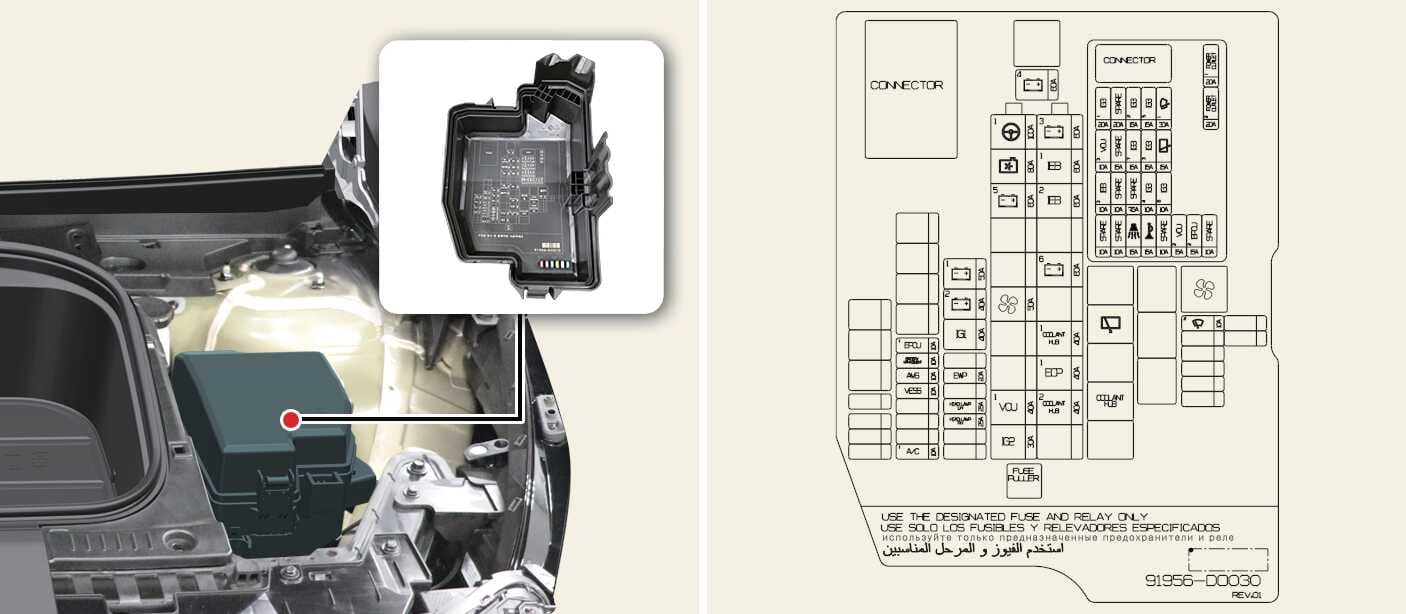

MULTI FUSE-1

LDC

P/R Bağlantı Noktası (Sigorta: P/OUTLET1, T/GATE, EOP1, EOP2)

MDPS1

MDPS Birimi

MDPS, EPS (Elektrikli Direksiyon) ile aynıdır.

MULTI FUSE-3

B+5

PCB Bloğu (IG3 Main Relay, Sigorta: WIPER1, EPCU1, B/ALARM, KORNA, VCU2)

B+3

ICU Bağlantı Bloğu (Sigorta: ÇOCUK KİLİDİ, AFCU, TAILGATE OPEN, EPCU 3, MODULE8, S/HEATER FRT, SUNROOF1, P/WINDOW LH, AMP, P/WINDOW RH, P/SEAT DRV, P/SEAT PASS, S/HEATER RR)

B+2

ICU Bağlantı Bloğu (IPS1, PS6, IPS8, IPS9, IPS10)

B+1

ICU Bağlantı Bloğu (IPS2, IPS3, IPS5, IPS7, IPS13)

IEB1

IEB Birimi

IEB2

IEB Birimi

IG1

P/R Bağlantı Bloğu (ACC Relay, IG1 Relay)

IG2

P/R Bağlantı Bloğu (IG2 Relay)

MULTI FUSE-2

C/FAN

Soğutma Fanı Motoru

RR HTD

P/R Bağlantı Bloğu (Rear Heated Relay)

TRAILER1

Römork Bağlantı Ünitesi

BLOWER

P/R Bağlantı Bloğu (Blower Relay)

SİGORTA

B+4

ICU Bağlantı Bloğu (Uzun Süreli Yük Mandalı Rölesi, Sigorta: IAU, ECS, BATARYA YÖNETİMİ, AIR BAG2, MEMORY1, SPARE3 (B+), A/C2, E-CALL, IBU1, BRAKE SWITCH, MULTIMEDIA, DOOR LOCK, MODULE1)

E-SHIFTER1

P/R Bağlantı Bloku (E-Vites Rölesi, Sigorta: E-SHIFTER2)

CHARGER1

P/R Bağlantı Bloğu (Charger Lock Relay, Charger Unlock Relay), ICCU, VCMSCDM

CHARGER2

CDM

AMS

12V Batarya Sensörü

EWP1

Elektronik Su Pompası #1

EWP2

Elektronik Su Pompası #2

TRAILER2

Römork Bağlantı Ünitesi

VESS

VESS Birimi

VCU1

VCU

P/OUTLET1

Power Outlet Relay

T/GATE

PTG Birimi

EOP1

Arka Elektronik Yağ Pompası

EOP2

Ön Elektronik Yağ Pompası (AWD)

E-SHIFTER2

E-Vites Rölesi, SCU, Elektronik ATM Vites Kadranı

P/OUTLET3

Arka Priz

P/OUTLET2

Ön Güç Çıkışı

WIPER1

PCB (Baskılı Devre Kartı) Bloğu (Silecek Ana Rölesi)

EPCU1

Ön İnvertör (AWD)

B/ALARM

PCB (Baskılı Devre Kartı) Bloğu (Hırsız Alarmı Korna Rölesi)

HORN

PCB (Baskılı Devre Kartı) Bloğu (Korna Rölesi)

WIPER2

IBU (Entegre Gövde Kontrol Ünitesi)

VCU2

VCU

IG3 1

ICU Bağlantı Bloğu (Sigorta: IG3 8, IG3 7, IG3 10, IG3 9)

IG3 3

Elektronik Su Pompası

IG3 5

BMS (Batarya Yönetim Sistemi) Soğutma Suyu 3 Yollu Valfi

VCU3

VCU

IG3 4

Elektronik Su Pompası #1, #2, Elektronik A/C Kompresörü

IEB3

IEB Birimi

IG3 6

Soğutma Fanı Motoru, Ön Elektronik Yağ Pompası (AWD)

MDPS2

MDPS Birimi

MDPS, EPS (Elektrikli Direksiyon) ile aynıdır.

IG3 2

Ön İnvertör (AWD), VCU
