Beskrivning av säkrings-/relähållare
I dosan med säkringar/reläer finns en etikett där säkringarnas/reläernas märkning framgår.
Det är inte säkert att alla beskrivningar i instruktionsboken gäller din bil. All information är aktuell vid trycktillfället. Följ informationen på etiketten i första hand.

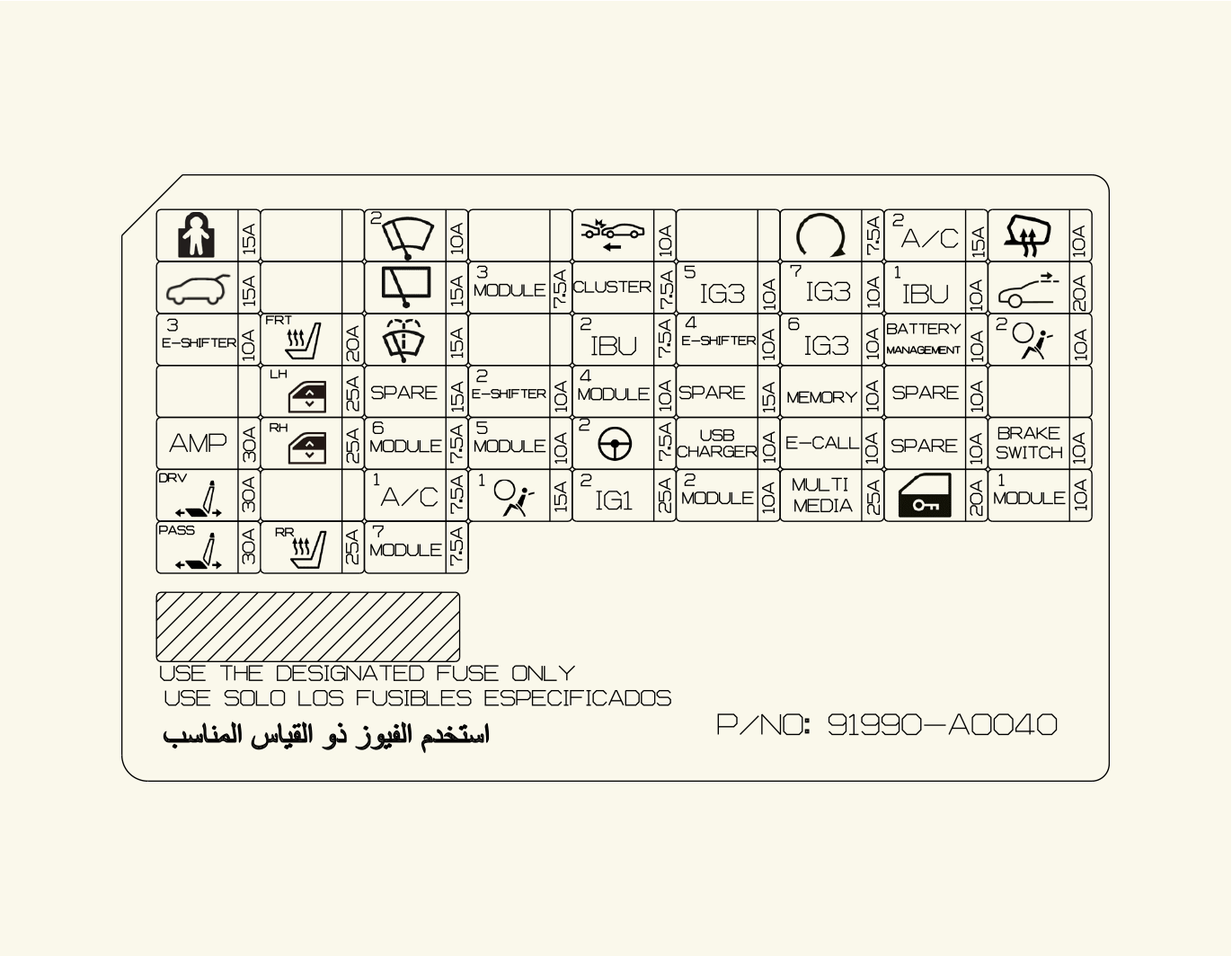

Förarsidans säkringsdosa
ICU-säkringshållare
|
Säkringsnamn |
Symbol |
Säkringens klassificering |
Kretsskyddad |
|---|---|---|---|
|
CHILD LOCK |
 |
15A |
Barnlåsrelä |
|
MODULE 7 |
 |
7,5 A |
Främre sätesregleringsenhet, bakre sätesvärmare, AC-omvandlare |
|
E-SHIFTER 2 |
 |
10A |
Elektronisk ATM (automatväxlad) växellåda |
|
MEMORY |
 |
10A |
HUD, läslampa, luftkonditionering, instrumentpanel |
|
IG3 5 |
 |
10A |
V2L |
|
IG3 6 |
 |
10A |
BMS |
|
IG3 7 |
 |
10A |
Luftkonditionering, ljud/avnh-enhet, instrumentpanel, CDM, PM-sensor |
|
FRONT WIPER 2 |
 |
10A |
Främre vindrutetorkarmotor |
|
REAR WIPER |
 |
15A |
Bakre vindrutetorkarrelä, bakre vindrutetorkarmotor |
|
MDPS 2 |
 |
7,5 A |
MDPS-enhet (motordriven servostyrning) * MDPS är detsamma som EPS (Elektrisk styrservo). |
|
IG1 2 |
 |
25A |
Motorrum kopplingsblock (PCB BLOCKSÄKRING - IEB4, ECU3, DCT3, EWP3) |
|
FCA |
 |
10A |
Frontradar |
|
START |
 |
7,5 A |
VBCU, IBU (integrerad karosskontrollmodul) |
|
HEATED MIRROR |
 |
10A |
Förare/passagerare utvändig backspegel |
|
TAILGATE OPEN |
 |
15A |
Bakluckespärr |
|
MODUL3 |
 |
7,5 A |
Flerfunktionsomkopplare, IBU (integrerad karosskontrollmodul), knapp för bromsljus, förardörr |
|
CLUSTER |
 |
7,5 A |
Head-Up-Display (HUD), instrumentpanel |
|
IAU |
 |
10A |
Handtag på utsidan av förar/passagerardörr |
|
S/HEATER FRT |
 |
20A |
Kontrollmodul sitsventilation fram, kontrollmodul sitsvärme fram |
|
WASHER |
 |
15A |
Multifunktionsreglage |
|
IBU2 |
 |
7,5 A |
IBU (integrerad karosskontrollmodul) |
|
BATTERY MANAGEMENT |
 |
10A |
BMU |
|
AIR BAG2 |
 |
10A |
Kontrollmodul krockkuddesystemet (SRS) |
|
SUNROOF1 |
 |
20A |
Motor för soltaket |
|
P/WINDOW LH |
 |
25A |
Säkerhetsfönstermodul för förarsidan (LHD), Säkerhetsfönstermodul för passagerarsidan (RHD), bakre fönsteromkopplare V |
|
E-SHIFTER 3 |
 |
10A |
Elektronisk ATM (automatväxlad) växellåda |
|
MODUL4 |
 |
10A |
Främre/bakre hörnradar V/H, främre/bakre inverterare, ADAS-enhet (körning), VESS-enhet (Virtual Engine Sound System), smart farthållarradar, främre kamera (ADAS), ADAS-enhet, omkopplare för konsolens övre kåpa |
|
USB CHARGER |
 |
10A |
Förarsäte/passagerarsäte USB-laddare, USB-laddare främre konsol #1/#2 |
|
A/C2 |
 |
15A |
A/C-styrmodul, högtrycksventil, kylmedelsventil #1/#2 P/R-kopplingsblock (fläktrelä), BSA-kylaggregat #1, luftkonditioneringsventil |
|
AMP |
 |
30A |
AMP (förstärkare) |
|
P/WINDOW RH |
 |
25A |
Passagerarsäkerhetsfönstermodul (LHD), förarsäkerhetsfönstermodul (RHD), bakre strömbrytare för fönster VH |
|
MODULE 6 |
 |
7,5 A |
IBU (integrerad karosskontrollmodul) |
|
MODULE 5 |
 |
10A |
Dataläkanslutning, Elektrokromspegel, E-CALL-enhet, ADP, Audio/video och Navigering Huvudenhet, Övernattningsomkopplare, Strålkastare V/H, AMP (förstärkare), Smart trådlös laddare, Förar-/passagerarsäkerhetssätesmodul, Främre luftventilationssäteskontrollmodul, Framsätesvärmerstyrning baksätesvärmerstyrmodul, Konsolgolvbrytare, Automatisk strålkastarnivelleringsenhetsmodul, IFS (Intelligent frontbelysningssystem) -modul |
|
E-CALL |
 |
10A |
E-CALL-enhet |
|
IBU 1 |
 |
10A |
IBU (integrerad karosskontrollmodul) |
|
BRAKE SWITCH |
 |
10A |
Bromsljuskontakt, IBU (integrerad karosskontrollmodul) |
|
P/SEAT DRV |
 |
30A |
Strömbrytare för förarsätet, Elmodul till förarsätet (med IMS (integrerat minnessystem)) |
|
A/C1 |
 |
7,5 A |
A/C-kontrollmodul |
|
AIR BAG 1 |
 |
15A |
Kontrollmodul krockkuddesystemet (SRS) |
|
MODULE 2 |
 |
10A |
AMP (förstärkare), ADP, P/E-kopplingsblock (strömuttagsrelä), IBU (integrerad karosskontrollmodul), E-CALL-enhet, ADAS-enhet, Knappsats för audio/video och navigering, Huvudenhet för audio/video och navigering |
|
MULTIMEDIA |
 |
25A |
Huvudenhet för audio/video och navigering |
|
DOOR LOCK |
 |
20A |
Dörrlåsrelä, dörrupplåsningsrelä, dödlås-relä |
|
MODULE 1 |
 |
10A |
Strömbrytare för varningslampa, Multifunktionsbrytare, Datalänkanslutning, Regnsensor, UIP-siren, UIP-sensor, PTG-enhet, Förardörr, Förare/passagerare utvändig backspegel |
|
P/SEAT PASS |
 |
30A |
Brytare för passagerarsäte, elstolsmodul |
|
S/HEATER RR |
 |
25A |
Kontrollmodul sätesvärme bak |

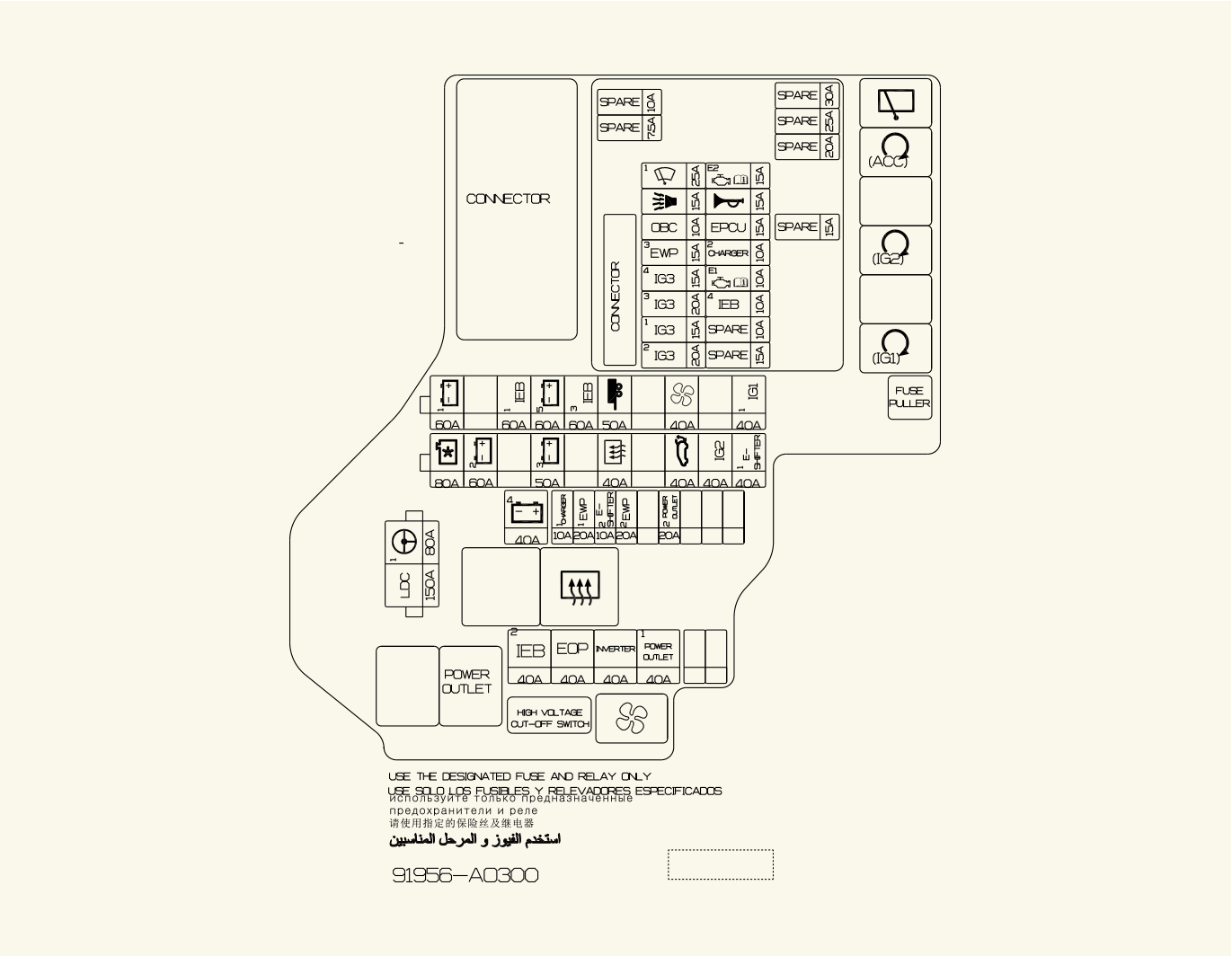

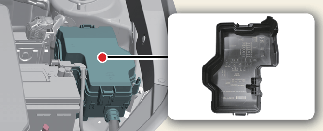

Motorutrymmets säkringspanel
Krets (P/R-kopplingsblock)
|
Säkringsnamn |
Symbol |
Säkringens klassificering |
Kretsskyddad |
|
|---|---|---|---|---|
|
MULTISÄKRING-1 |
LDC |
|
150A |
Säkring (IEM, EOP, omvandlare, eluttag) |
|
MDPS1 |
|
80A |
MDPS-enhet * MDPS är detsamma som EPS (Elektrisk styrservo). |
|
|
MULTISÄKRING-3 |
B+5 |
|
60A |
PCB-grupp (IG3-huvudrelä, säkring: WIPER1, EPCU1, B/ALARM, HORN, VCU2) |
|
IG1 1 |
|
40A |
(SÄKRING - MODUL2, USB-LADDARE, KROCKKUDDE1, IBU2, MDPS2, INSTRUMENTPANEL, MODUL3, KROCKKUDDSINDIKATOR, MODUL4, MODUL5, E-VÄXLARE2, FCA, ING1 2) |
|
|
B+1 |
|
60A |
ICU-kopplingsblock (IPS2, IPS3, IPS5, IPS7, IPS12, IPS14) |
|
|
IEB 1 |
|
60A |
Elektrisk styrservo - IEB |
|
|
IEB 3 |
|
60A |
Elektrisk styrservo - IEB |
|
|
IG1 |
|
50A |
Släpanslutningsenhet |
|
|
BLOWER |
|
40A |
Motorrum kopplingsblock (fläktrelä) |
|
|
MULTISÄKRING-2 |
C/FAN |
|
80A |
Kylfläktsmotor |
|
RR HTD |
|
40A |
P/R-kopplingsblock (bakre värmerelä) |
|
|
B+2 |
|
60A |
ICU-kopplingsblock (IPS) |
|
|
B+3 |
|
50A |
ICU-KOPPLINGSBLOCK (SÄKRING - BARNLÅS, E-VÄXLARE3, ELMANÖVRERAD FÖNSTERHISS VÄNSTER, ELMANÖVRERAD FÖNSTERHISS HÖGER, BAKLUCKA ÖPPEN, AMP, FÖRARSÄTE, PASSAGERARSÄTE, SÄTESVÄRME FRAM, SÄTESVÄRME BAK), EWP2 |
|
|
POWER TAILGATE |
|
40A |
Elmanövrerad baklucksenhet |
|
|
IG2 |
|
40A |
ICU-KOPPLINGSBLOCK (SÄKRING - BRICKA, A/C, MODULE6, MODULE7, VINDRUTETORKARE BAK) |
|
|
E-SHIFTER 1 |
|
40A |
SCU |
|
|
SÄKRING |
B+4 |
|
40A |
ICU-säkringshållare (långtidsrelä för lastspärr, Säkring: IAU, ECS, BATTERY MANAGEMENT, AIR BAG2, MEMORY1, SPARE3 (B+), A/C2, E-CALL, IBU1, BRAKE SWITCH, MULTIMEDIA, DOOR LOCK, MODULE1) |
|
IEB 2 |
|
40A |
Elektrisk styrservo - IEB |
|
|
CHARGER 1 |
|
10A |
CDM |
|
|
EWP1 |
|
20A |
Elektrisk vattenpump #1 |
|
|
EWP2 |
|
20A |
Elektrisk vattenpump #2 |
|
|
P/OUTLET1 |
|
40A |
Relä strömuttag |
|
|
INVERTER |
|
40A |
Elektronisk oljepump bak |
|
|
EOP |
|
40A |
Elektronisk oljepump fram |
|
|
E-SHIFTER2 |
|
10A |
E-växelrelä, SCU, elektronisk ATM växelpanel |
|
|
P/OUTLET2 |
|
20A |
främre strömuttag |
|
PCB-grupp
|
Säkringsnamn |
Symbol |
Säkringens klassificering |
Kretsskyddad |
|---|---|---|---|
|
WIPER1 |
 |
25A |
PCB (kretskort) -block (torkarbladens huvudrelä) |
|
EPCU |
 |
15A |
Främre omvandlare |
|
B/LARM |
 |
15A |
PCB (kretskort) -block (signalhornsrelä för stöldlarm) |
|
HORN |
 |
15A |
PCB (kretskort) -block (signalhornsrelä) |
|
OBC |
 |
10A |
ICCU, VCMS |
|
EWP 3 |
 |
15A |
EWP PE |
|
IG3 1 |
 |
15A |
Omvandlare, VCU |
|
IG3 3 |
 |
20A |
Elektrisk vattenpump |
|
EPCU |
 |
15A |
Omvandlare |
|
ECU 1 |
 |
10A |
VCU |
|
IG3 4 |
 |
15A |
ICCU, VCMS, CDM, kylfläkt |
|
IEB 4 |
 |
10A |
Elektrisk styrservo - IEB |
|
CHARGER 2 |
 |
10A |
Låsrelä för laddare, upplåsningsrelä |
|
IG3 2 |
 |
20A |
3WAY V/V, EOP, ICU (IG3-SÄKRING) |
Relä
Se relätypen i nedanstående tabell.
|
Relänamn |
Symbol |
TYPE |
|---|---|---|
|
ar Heated Relay |
 |
MINI |
|
ACC Relay |
 |
MICRO |
|
IG1 Relay |
 |
MICRO |
|
Blower Relay |
 |
MICRO |
|
IG2 Relay |
 |
MICRO |
|
Power Outlet Relay |
 |
MICRO |
|
REAR WIPER RELAY |
 |
MICRO |
