ISOFIX-kiinnikkeet ja ylähihnakiinnitys (ISOFIX-kiinnitysjärjestelmä) lapsille

ISOFIX-järjestelmä pitää lasten turvajärjestelmän paikoillaan ajon aikana ja onnettomuudessa. Tämä järjestelmä on suunniteltu helpottamaan lasten turvajärjestelmän asennusta ja pienentämään sen virheellisen asentamisen mahdollisuutta. ISOFIX-järjestelmässä käytetään kiinnityspisteitä autossa ja kiinnikkeitä lasten turvajärjestelmässä. ISOFIX-järjestelmä poistaa tarpeen kiinnittää lasten turvajärjestelmä takaistuimiin turvavöillä.

ISOFIX-kiinnityspisteet ovat autoon kiinteästi kuuluvia metallitankoja. Jokaisessa ISOFIX-istumapaikassa on kaksi alakiinnikettä, joihin voi asentaa alakiinnikkeellisen lasten turvajärjestelmän.

Käyttääksesi ISOFIX-järjestelmää autossasi sinulla on oltava turvaistuin, jossa on ISOFIX-kiinnittimet.

Lasten turvajärjestelmän valmistaja toimittaa ohjeet siitä, miten lasten turvajärjestelmän kiinnikkeitä ISOFIX-kiinnityspisteisiin käytetään.

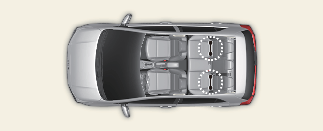

ISOFIX-kiinnityspisteet on asennettu takaistuimen vasempaan ja oikeaan reunapaikkaan. Niiden sijainnit näkyvät kuvassa.

VAROITUS

Älä yritä asentaa turvajärjestelmää takaistuimen keskikohdalle ISOFIX-kiinnikkeiden avulla. Tässä istuimessa ei ole ISOFIX-kiinnikkeitä. Turvaistuimen asennus keski-istuimelle reunapaikkojen kiinnikkeillä voi vaurioittaa kiinnikkeitä.

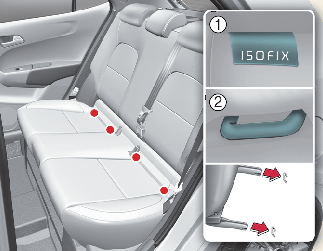

Tyyppi A

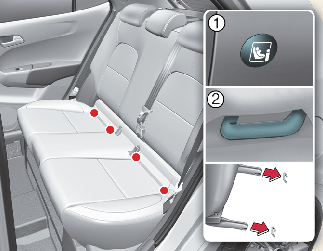

Tyyppi B

ISOFIX-kiinnitykset sijaitsevat oikean ja vasemman takaistuimen istuinpaikan selkänojan ja istuintyynyn välissä ja ne on merkitty symboleilla.

* 1: ISOFIX-kiinnikkeen paikan ilmaisin (tyyppi A-, Tyyppi B-) 2: ISOFIX -ankkuri

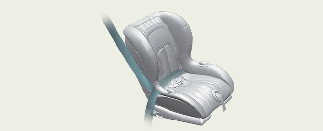

Lasten turvaistuimen kiinnittäminen ”ISOFIX-kiinnitysjärjestelmällä”

Asenna i-Size- tai ISOFIX-yhteensopiva lasten turvajärjestelmä toiseen takaistuimen reunapaikoista:

  1. Siirrä turvavyön solki pois ISOFIX-kiinnityspisteiden kohdalta.

  2. Siirrä kiinnityspisteistä pois kaikki muut esineet, jotka voivat estää lasten turvajärjestelmän turvallisen kytkennän ISOFIX-kiinnityspisteisiin.

  3. Aseta lasten turvajärjestelmä auton istuimelle ja kiinnitä se ISOFIX-kiinnityspisteisiin turvajärjestelmän valmistajan ohjeiden mukaisesti.

  4. Noudata turvajärjestelmän valmistajan ohjeita ISOFIX-turvajärjestelmän oikeasta asennuksesta ISOFIX-kiinnikkeisiin.

VAROITUS

Noudata seuraavia varotoimia käyttäessäsi ISOFIX-järjestelmää:

  • Lue kaikki lasten turvaistuinjärjestelmän mukana toimitetut asennusohjeet ja noudata niitä.

  • Estä lasta kurottelemasta sisäänvetämättömiä turvavöitä ja tarttumasta niihin kiinnittämällä kaikki takaistuimen käyttämättömät turvavyöt ja viemällä vyöt lapsen takaa. Lapsi voi kuristua, jos olkavyö kiertyy kaulan ympäri ja turvavyö kiristyy.

  • Yhteen kiinnityspisteeseen EI SAA KOSKAAN kiinnittää useaa lasten turvaistuinjärjestelmää. Tämä voi aiheuttaa kiinnikkeen tai kiinnityksen löystymisen tai murtumisen.

  • Anna jälleenmyyjäsi aina tarkistaa ISOFIX-järjestelmä onnettomuuden jälkeen. Onnettomuus voi vaurioittaa ISOFIX-järjestelmää, jolloin se ei enää varmista turvajärjestelmän kiinnipysymistä.

Lasten turvaistuimen kiinnittäminen ”ylähihnakiinnike”-järjestelmällä

Lasten turvajärjestelmien ylähihnakiinnitysjärjestelmä on takaistuinten selkänojien takana.

  1. Vedä turvajärjestelmän ylähihna selkänojan yli. Aseta ylävyön hihna lasten turvajärjestelmän valmistajan ohjeiden mukaisesti.

  2. Kytke ylähihna ylähihnan kiinnityspisteeseen ja kiinnitä lasten turvajärjestelmä tiukasti istuimeen kiristämällä ylähihna sitten lasten turvajärjestelmän valmistajan ohjeiden mukaisesti.

VAROITUS

Noudata seuraavia varotoimia asentaessasi ylähihnaa:

  • Lue kaikki lasten turvaistuinjärjestelmän mukana toimitetut asennusohjeet ja noudata niitä.

  • Yhteen ISOFIX-ylähihnakiinnityspisteeseen EI SAA KOSKAAN kiinnittää useaa lasten turvaistuinjärjestelmää. Tämä voi aiheuttaa kiinnityspisteen tai kiinnikkeen löystymisen tai murtumisen.

  • Älä liitä ylähihnaa mihinkään muuhun kuin ylähihnan kiinnityspisteeseen. Se ei ehkä toimi oikein, jos se kiinnitetään johonkin muuhun.

  • Lasten turvajärjestelmien kiinnityspisteet on suunniteltu kestämään vain sellaisia kuormia, joita niihin kohdistuu, kun lasten turvajärjestelmä on kiinnitetty oikein.

    Niitä ei saa missään tapauksessa käyttää aikuisten turvavöitä tai varusteita varten, tai muiden esineiden tai laitteiden kiinnittämiseen autossa.

Lasten turvajärjestelmän kiinnittäminen lantio/olkavyön avulla

Jos ei käytetä ISOFIX-järjestelmää, kaikki lasten turvajärjestelmät on kiinnitettävä takaistuimelle turvavyön lantio-osan avulla.

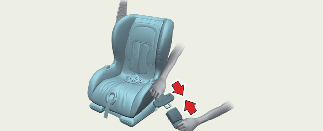

Lastenistuinjärjestelmän asentaminen lantio/olkavyön avulla

Asenna lasten turvajärjestelmä takaistuimille seuraavasti:

  1. Sijoita turvajärjestelmä takaistuimelle ja vedä lantio/olkavyö turvajärjestelmän ympäri tai läpi turvajärjestelmän valmistajan ohjeiden mukaisesti.

    Varmista, että turvavyö ei ole kiertynyt.

  2. Kiinnitä lantio/olkavyön salpa solkeen. Varmista, että kuulet selkeän naksahduksen. Sijoita vapautuspainike niin, että sitä on helppo käyttää hätätilanteessa.

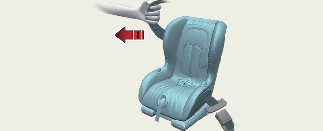

  3. Kiristä turvavyötä mahdollisimman paljon vetämällä sitä alaspäin turvajärjestelmässä ja syöttämällä sitä samalla takaisin sisäänvetolaitteeseen.

  4. Varmista, että turvavyö pitää lasten turvajärjestelmän tiukasti paikoillaan työntämällä ja vetämällä turvajärjestelmää.

Jos lasten turvaistuimesi valmistaja suosittelee ylähihnan käyttöä lantio/olkavyön kanssa.

Irrota turvajärjestelmä painamalla soljen vapautuspainiketta ja vetämällä lantio-/olkavyö sitten pois turvajärjestelmästä ja antamalla vyön vetäytyä kokonaan sisään.

Kunkin istumapaikan sopivuus turvavöin kiinnitettävälle ja ISOFIX-lasten turvaistuinjärjestelmälle (CRS) YK:n määräysten mukaisesti (4-paikkainen, Euroopassa)

(Tietoja auton käyttäjille ja lasten turvajärjestelmien valmistajille)

  • Kyllä: Soveltuu nimetyn luokan lastenistuimien kiinnitykseen

  • Ei: Ei sovellu nimetyn luokan lasten turvajärjestelmän kiinnitykseen

  • "-": Ei sovellu

  • Taulukko perustuu LHD-autoon. Etumatkustajan istuinta lukuun ottamatta taulukko pätee myös RHD-autoon.

    RHD-auton etumatkustajan istuimeen 1 liittyen, käytä istuinpaikan numero 3 tietoja.

F: Kasvot ajosuuntaan

R: Kasvot taaksepäin

CRS-luokat

Istuinpaikat

1, 2

3

4

5

6

Turvatyyny

ON

Turvatyyny

Pois päältä

Yleinen, turvavyöllinen lastenistuin

Kaikki painoryhmät

-

Ei

Kyllä*1

F, R

Kyllä

F, R

-

Kyllä

F, R

i-koon CRS

ISOFIX CRF

(F2, F2X, R1, R2)

-

Ei

Ei

Kyllä

-

Kyllä

Kantokori

(sivuttain asennettava ISOFIX-turvajärjestelmä)

ISOFIX CRF

(L1, L2)

-

Ei

Ei

Ei

-

Ei

ISOFIX-lastenistuin* CRS

(* : ISOFIX-lastenistuin)

ISOFIX CRF

(R1)

-

Ei

Ei

Kyllä

R

-

Kyllä

R

ISOFIX lasten turvajärjestelmä – pieni

ISOFIX CRF

(F2, F2X, R2, R2X)

-

Ei

Ei

Kyllä*2

F, R

-

Kyllä*2

F, R

Pikkulasten ISOFIX-turvajärjestelmä – suuri*

(*: ei istuinkorokkeita)

ISOFIX CRF

(F3, R3)

-

Ei

Ei

Kyllä*3

F

-

Kyllä*3

F

Istuinkoroke – pienempi leveys

ISOFIX CRF

(B2)

-

Ei

Ei

Kyllä

-

Kyllä

Istuinkoroke – täysleveä

ISOFIX CRF

(B3)

-

Ei

Ei

Kyllä

-

Kyllä

* 1. Kaikkiin autoihin sopivan (universal) lasten turvaistuimen (CRS) asentamiseksi ensimmäisen rivin matkustajan istuimen selkänojan on oltava pystyasennossa

* 2. R2-kokoisen lasten turvaistuinjärjestelmän (CRS) asennus.

  • Kuljettajan etuistuin: Istuinkorkeuden on oltava korkeimmassa asennossa.

    (Jos korkeudensäätölaitetta ei ole, istuin tulee siirtää 10 mm keskiasennosta eteenpäin.)

  • Etumatkustajan istuin: Istuin tulee siirtää etuasentoon.

* 3. Istuinpaikka (numero 4, 6) ei sovi R3-koon CRS:n kiinnitykseen.

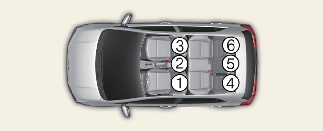

Istuimen numero

Paikka autossa

Istuinpaikat

1

Edessä vasemmalla

2

Edessä keskellä

3

Edessä oikealla

4

2. rivi vasemmalla

5

2. rivi keskellä

6

2. rivi oikealla

* Älä koskaan aseta selkä menosuuntaan asennettua lasten turvaistuinjärjestelmää matkustajan etuistuimelle, ellei turvatyynyä ole kytketty pois päältä.

* Puoli-yleismalliselle tai ajoneuvokohtaiselle turvaistuimelle (ISOFIX tai turvavöihin kiinnitettävä) katso ohjeita turvajärjestelmän käsikirjan ajoneuvoluettelosta.

* Jos auton niskatuet estävät turvaistuimen oikean asennuksen, kyseisen istuimen niskatukea on säädettävä tai se on poistettava kokonaan

Autolle suositellut YK-määräysten mukaiset lasten turvaistuimet

(Tietoja auton käyttäjille ja lasten turvajärjestelmien valmistajille)

Lapsen pituus

tai

Massaryhmä

Nimi

Valmistaja

Kiinnityksen tyyppi

ECE

Hyväksyntänumero

40~83 ㎝

BABY-SAFE 3 i-SIZE

FLEX BASE i-Sensellä

Britax Romer

ISOFIX tukijalalla

kasvot taaksepäin

E1*129R03/04*0060

76~105 ㎝

Trifix2 i-Size

Britax Romer

ISOFIX asennettuna ylähihnalla

129R-010015

100~150 ㎝

Solution T i-Fix

Cybex

ISOFIX ja auton turvavyö

129R-030036

Ryhmä 3

Istuinkoroke perusmalli

(Junior III)

Graco

Auton vyö

E11-0444165

Turvaistuinvalmistajien tietoja

Britax Römer: www.britax-roemer.com

Cybex: https://cybex-online.com

Graco: https://www.gracobaby.com

Kunkin istumapaikan sopivuus turvavöin kiinnitettävälle ja ISOFIX-lasten turvaistuinjärjestelmälle (CRS) YK:n määräysten mukaisesti (5-paikkainen, Euroopassa)

(Tietoja auton käyttäjille ja lasten turvajärjestelmien valmistajille)

  • Kyllä: Soveltuu nimetyn luokan lastenistuimien kiinnitykseen

  • Ei: Ei sovellu nimetyn luokan lasten turvajärjestelmän kiinnitykseen

  • "-": Ei sovellu

  • Taulukko perustuu LHD-autoon. Etumatkustajan istuinta lukuun ottamatta taulukko pätee myös RHD-autoon.

    RHD-auton etumatkustajan istuimeen 1 liittyen, käytä istuinpaikan numero 3 tietoja.

F: Kasvot ajosuuntaan

R: Kasvot taaksepäin

CRS-luokat

Istuinpaikat

1, 2

3

4

5

6

Turvatyyny

ON

Turvatyyny

Pois päältä

Yleinen, turvavyöllinen lastenistuin

Kaikki painoryhmät

-

Ei

Kyllä*1

F, R

Kyllä

F, R

Kyllä

F, R

Kyllä

F, R

i-koon CRS

ISOFIX CRF

(F2, F2X, R1, R2)

-

Ei

Ei

Kyllä

Ei

Kyllä

Kantokori

(sivuttain asennettava ISOFIX-turvajärjestelmä)

ISOFIX CRF

(L1, L2)

-

Ei

Ei

Ei

Ei

Ei

ISOFIX-lastenistuin* CRS

(* : ISOFIX-lastenistuin)

ISOFIX CRF

(R1)

-

Ei

Ei

Kyllä

R

Ei

Kyllä

R

ISOFIX lasten turvajärjestelmä – pieni

ISOFIX CRF

(F2, F2X, R2, R2X)

-

Ei

Ei

Kyllä*2

F, R

Ei

Kyllä*2

F, R

Pikkulasten ISOFIX-turvajärjestelmä – suuri*

(*: ei istuinkorokkeita)

ISOFIX CRF

(F3, R3)

-

Ei

Ei

Kyllä*3

F

Ei

Kyllä*3

F

Istuinkoroke – pienempi leveys

ISOFIX CRF

(B2)

-

Ei

Ei

Kyllä

Ei

Kyllä

Istuinkoroke – täysleveä

ISOFIX CRF

(B3)

-

Ei

Ei

Kyllä

Ei

Kyllä

* 1. Kaikkiin autoihin sopivan (universal) lasten turvaistuimen (CRS) asentamiseksi ensimmäisen rivin matkustajan istuimen selkänojan on oltava pystyasennossa

* 2. R2-kokoisen lasten turvaistuinjärjestelmän (CRS) asennus.

  • Kuljettajan etuistuin: Istuinkorkeuden on oltava korkeimmassa asennossa.

    (Jos korkeudensäätölaitetta ei ole, istuin tulee siirtää 10 mm keskiasennosta eteenpäin.)

  • Etumatkustajan istuin: Istuin tulee siirtää etuasentoon.

* 3. Istuinpaikka (numero 4, 6) ei sovi R3-koon CRS:n kiinnitykseen.

Istuimen numero

Paikka autossa

Istuinpaikat

1

Edessä vasemmalla

2

Edessä keskellä

3

Edessä oikealla

4

2. rivi vasemmalla

5

2. rivi keskellä

6

2. rivi oikealla

* Älä koskaan aseta selkä menosuuntaan asennettua lasten turvaistuinjärjestelmää matkustajan etuistuimelle, ellei turvatyynyä ole kytketty pois päältä.

* Puoli-yleismalliselle tai ajoneuvokohtaiselle turvaistuimelle (ISOFIX tai turvavöihin kiinnitettävä) katso ohjeita turvajärjestelmän käsikirjan ajoneuvoluettelosta.

* Jos auton niskatuet estävät turvaistuimen oikean asennuksen, kyseisen istuimen niskatukea on säädettävä tai se on poistettava kokonaan

Autolle suositellut YK-määräysten mukaiset lasten turvaistuimet

(Tietoja auton käyttäjille ja lasten turvajärjestelmien valmistajille)

Lapsen pituus

tai

Massaryhmä

Nimi

Valmistaja

Kiinnityksen tyyppi

ECE

Hyväksyntänumero

40~83 ㎝

BABY-SAFE 3 i-SIZE

FLEX BASE i-Sensellä

Britax Romer

ISOFIX tukijalalla

kasvot taaksepäin

E1*129R03/04*0060

76~105 ㎝

Trifix2 i-Size

Britax Romer

ISOFIX asennettuna ylähihnalla

129R-010015

100~150 ㎝

Solution T i-Fix

Cybex

ISOFIX ja auton turvavyö

129R-030036

Ryhmä 3

Istuinkoroke perusmalli

(Junior III)

Graco

Auton vyö

E11-0444165

Turvaistuinvalmistajien tietoja

Britax Römer: www.britax-roemer.com

Cybex: https://cybex-online.com

Graco: https://www.gracobaby.com

Kunkin istumapaikan sopivuus turvavöin kiinnitettävälle ja ISOFIX-lasten turvaistuinjärjestelmälle YK:n määräysten mukaisesti (muualla kuin Euroopassa)

(Tietoja auton käyttäjille ja lasten turvajärjestelmien valmistajille)

  • Kyllä: Soveltuu nimetyn luokan lastenistuimien kiinnitykseen

  • Ei: Ei sovellu nimetyn luokan lasten turvajärjestelmän kiinnitykseen

  • "-": Ei sovellu

  • Taulukko perustuu LHD-autoon. Etumatkustajan istuinta lukuun ottamatta taulukko pätee myös RHD-autoon.

    RHD-auton etumatkustajan istuimeen 1 liittyen, käytä istuinpaikan numero 3 tietoja.

F: Kasvot ajosuuntaan

R: Kasvot taaksepäin

CRS-luokat

Istuinpaikat

1, 2

3

4

5

6

Turvatyyny

ON

Turvatyyny

Pois päältä

Yleinen, turvavyöllinen lastenistuin

Kaikki painoryhmät

-

Ei

Kyllä*1

F, R

Kyllä

F, R

Kyllä*2

F, R

Kyllä

F, R

i-koon CRS

ISOFIX CRF

(F2, F2X, R1, R2)

-

Ei

Ei

Ei

Ei

Ei

Kantokori

(sivuttain asennettava ISOFIX-turvajärjestelmä)

ISOFIX CRF

(L1, L2)

-

Ei

Ei

Ei

Ei

Ei

ISOFIX-lastenistuin* CRS

(* : ISOFIX-lastenistuin)

ISOFIX CRF

(R1)

-

Ei

Ei

Kyllä

R

Ei

Kyllä

R

ISOFIX lasten turvajärjestelmä – pieni

ISOFIX CRF

(F2, F2X, R2, R2X)

-

Ei

Ei

Kyllä*3

F, R

Ei

Kyllä*3

F, R

Pikkulasten ISOFIX-turvajärjestelmä – suuri*

(*: ei istuinkorokkeita)

ISOFIX CRF

(F3, R3)

-

Ei

Ei

Kyllä*4

F

Ei

Kyllä*4

F

Istuinkoroke – pienempi leveys

ISOFIX CRF

(B2)

-

Ei

Ei

Kyllä

Ei

Kyllä

Istuinkoroke – täysleveä

ISOFIX CRF

(B3)

-

Ei

Ei

Kyllä

Ei

Kyllä

* 1. Kaikkiin autoihin sopivan (universal) lasten turvaistuimen (CRS) asentamiseksi ensimmäisen rivin matkustajan istuimen selkänojan on oltava pystyasennossa

* 2. Jos istuimella ei ole olkavyötä, älä koskaan aseta sille kasvot ajosuuntaan olevaa lasten turvaistuinjärjestelmää

Jos istuimella ei ole turvavyötä, älä koskaan aseta sille mitään lasten turvaistuinjärjestelmää.

* 3. R2-kokoisen lasten turvaistuinjärjestelmän (CRS) asennus.

  • Kuljettajan etuistuin: Istuinkorkeuden on oltava korkeimmassa asennossa.

    (Jos korkeudensäätölaitetta ei ole, istuin tulee siirtää 10 mm keskiasennosta eteenpäin.)

  • Etumatkustajan istuin: Istuin tulee siirtää etuasentoon.

* 4. Istuinpaikka (numero 4, 6) ei sovi R3-koon CRS:n kiinnitykseen.

Istuimen numero

Paikka autossa

Istuinpaikat

1

Edessä vasemmalla

2

Edessä keskellä

3

Edessä oikealla

4

2. rivi vasemmalla

5

2. rivi keskellä

6

2. rivi oikealla

* Älä koskaan aseta selkä menosuuntaan asennettua lasten turvaistuinjärjestelmää matkustajan etuistuimelle, ellei turvatyynyä ole kytketty pois päältä.

* Puoli-yleismalliselle tai ajoneuvokohtaiselle turvaistuimelle (ISOFIX tai turvavöihin kiinnitettävä) katso ohjeita turvajärjestelmän käsikirjan ajoneuvoluettelosta.

* Jos auton niskatuet estävät turvaistuimen oikean asennuksen, kyseisen istuimen niskatukea on säädettävä tai se on poistettava kokonaan

* Kun lasten turvaistuinjärjestelmä asennetaan 2. rivin istuimille, siirrä istuin keskiasentoonsa.

Autolle suositeltu YK-määräysten mukainen CRS (Latinalaisen Amerikan markkinoille)

(Tietoja auton käyttäjille ja lasten turvajärjestelmien valmistajille)

Massaryhmä

Nimi

Valmistaja

Kiinnityksen tyyppi

Ryhmä 0+

Citi SPS

Maxi cosi

TURVAVYÖ

Ryhmä I/II/III

Beline SP

Nania

TURVAVYÖ

Turvaistuinvalmistajien tietoja

Maxi Cosi: www.maxi-cosi.com

NANIA: www.groupeteamtex.com
