Ajovalojen ja etusumuvalon suuntaus (Euroopassa)
Ajovalojen suuntaus
-
Täytä renkaat määritettyihin paineisiin ja poista autosta muu kuorma kuin kuljettaja, vararengas ja työkalut.
-
Auto on sijoitettava tasaiselle alustalle.
-
Piirrä taustalle pystysuorat viivat (jotka kulkevat kunkin ajovalon lampun keskipisteen kautta) ja vaakasuora viiva (joka kulkee ajovalojen lamppujen keskipisteen kautta).
-
Kun ajovalot ja akku ovat normaalissa kunnossa, kohdista ajovalot siten, että kirkkain osa osuu vaaka- ja pystysuorille viivoille.
-

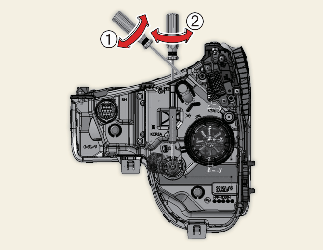

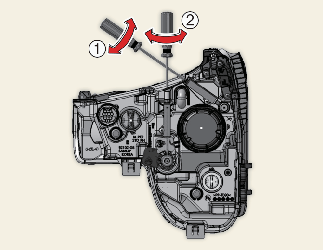

Suuntaa lähi- ja pitkät valot vasemmalle tai oikealle kiertämällä ruuvia (1) myötäpäivään tai vastapäivään. Suuntaa lähi- ja pitkät valot ylös tai alas kiertämällä ruuvia (2) myötäpäivään tai vastapäivään.
* A : Näyttö

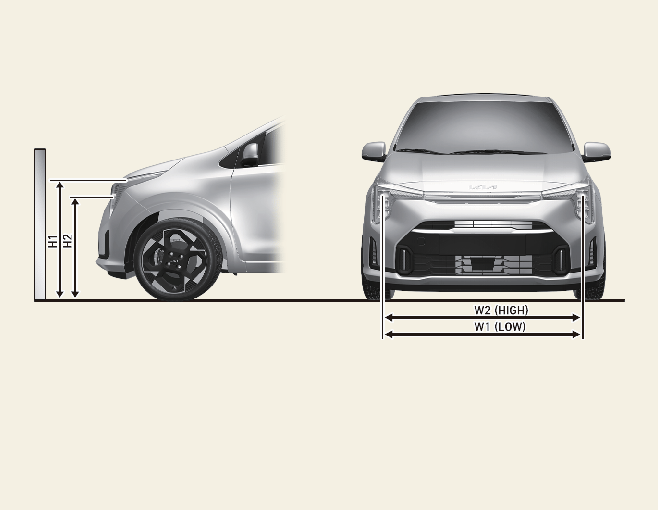

Yksikkö: mm (tuumaa)
|
Auton tila |
Ajovalo (kaksoistoiminto) |
||||
|---|---|---|---|---|---|
|
Korkeus maasta |
Lamppujen välinen etäisyys |
||||
|
Lähi-/pitkät valot |
|||||
|
175/65R14 |
185/55R15 |
195/45R16 |
Lähi-/pitkät valot |
||
|
H1/H2 |
H1/H2 |
H1/H2 |
W1 |
W2 |
|
|
ilman kuljettajaa [mm (tuumaa)] |
725 (28,5) |
723 (28,4) |
720 (28,3) |
1 241 (48,8) |
|
|
kuljettajan kanssa [mm (tuumaa)] |
715 (28,1) |
713 (28) |
710 (27,9) |
||
|
Auton tila |
Ajovalo (LED) |
|||||||
|---|---|---|---|---|---|---|---|---|
|
Korkeus maasta |
Lamppujen välinen etäisyys |
|||||||
|
Lähi-/pitkät valot |
||||||||
|
175/65R14 |
185/55R15 |
195/45R16 |
Lähi-/pitkät valot |
|||||
|
H1 |
H2 |
H1 |
H2 |
H1 |
H2 |
W1 |
W2 |
|
|
ilman kuljettajaa [mm (tuumaa)] |
733 (28,8) |
673 (26,4) |
731 (28,7) |
671 (26,4) |
728 (28,6) |
668 (26,2) |
1 268 (49,9) |
|
|
kuljettajan kanssa [mm (tuumaa)] |
723 (28,4) |
663 (26,1) |
721 (28,3) |
661 (26) |
718 (28,2) |
658 (25,9) |
||
A : Auton akseli
B: Pystysuora linja vasemman ajovalon polttimon keskeltä
C: Pystysuora linja oikean ajovalon polttimon keskeltä
D: Vaakasuora viiva ajovalon polttimon keskellä
E: Maa
F: Leikkauslinja
-
Kytke lähivalot päälle ilman, että ajoneuvossa on kuljettajaa.
-
Leikkauslinjan on kohdistuttava kuvassa esitettyyn leikkauslinjaan.
-
Suunnattaessa lähivaloja pystysuora suuntaus on säädettävä vaakasuoran suuntauksen jälkeen.
-
Jos ajovalojen tasauslaite kuuluu varusteisiin, säädä ajovalot tasauslaitteen kytkin 0-asennossa.
A : Auton akseli
B: Pystysuora linja vasemman ajovalon polttimon keskeltä
C: Pystysuora linja oikean ajovalon polttimon keskeltä
D: Vaakasuora viiva ajovalon polttimon keskellä
E: Maa
F: Leikkauslinja
-
Kytke lähivalot päälle ilman, että ajoneuvossa on kuljettajaa.
-
Leikkauslinjan on kohdistuttava kuvassa esitettyyn leikkauslinjaan.
-
Suunnattaessa lähivaloja pystysuora suuntaus on säädettävä vaakasuoran suuntauksen jälkeen.
-
Jos ajovalojen tasauslaite kuuluu varusteisiin, säädä ajovalot tasauslaitteen kytkin 0-asennossa.
