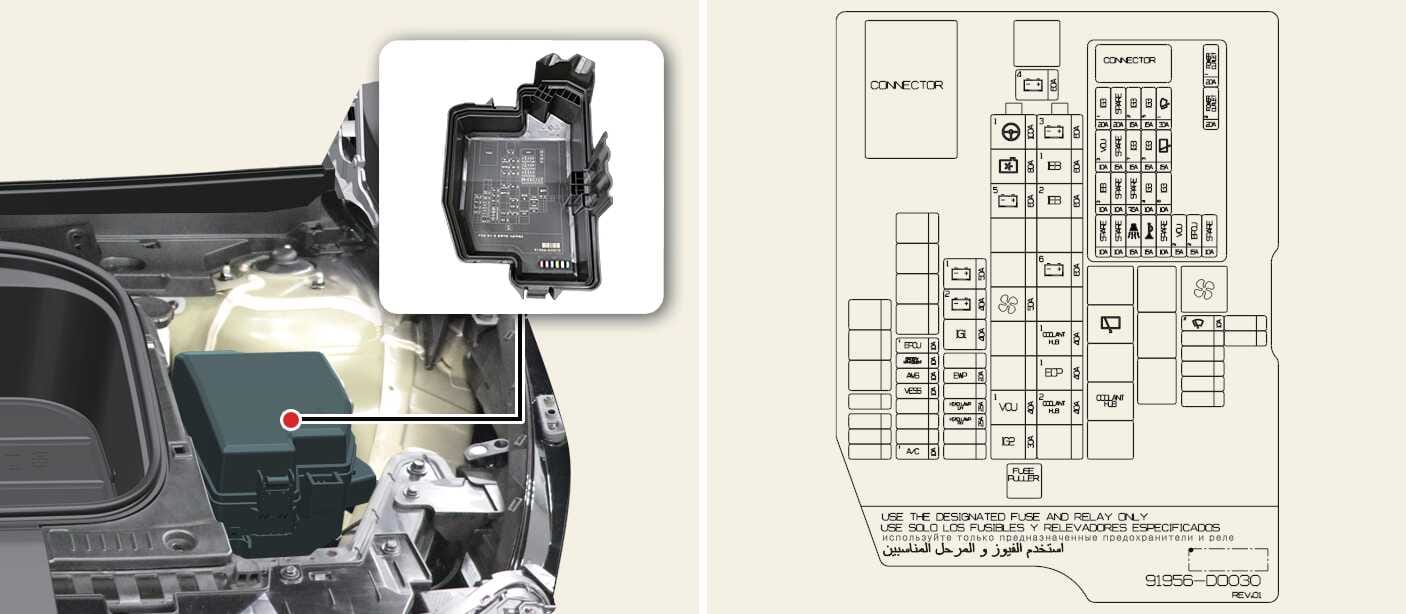

Sikringspanel for motorrom
Krets (P/R-koblingsblokk)
|
Sikringens navn |
Symbol |
Sikringens kapasitet |
Beskyttet krets |
|
|---|---|---|---|---|
|
MULTI FUSE-1 |
LDC |
|
180A |
P/R-kobling (sikring: P/OUTLET1, T/GATE, EOP1, EOP2) |
|
MDPS1 |
|
100A |
MDPS-enhet MDPS er det samme som EPS (Elektrisk servostyring). |
|
|
MULTI FUSE-3 |
B+5 |
|
60A |
PCB-blokk (IG3-hovedrele, sikring: WIPER1, EPCU1, B/ALARM, HORN, VCU2) |
|
B+3 |
|
60A |
ICU-koblingsboks (sikring: BARNELÅS, AFCU, BAKLUKE ÅPEN, EPCU 3, MODULE8, S/HEATER FRT, SOLTAK1, P/VINDU V, AMP, P/VINDU H, P/SETE FØRER, P/SETE PASS, S/HEATER RR) |
|
|
B+2 |
|
60A |
ICU-koblingsboks (IPS1, PS6, IPS8, IPS9, IPS10) |
|
|
B+1 |
|
50A |
ICU-koblingsboks (IPS2, IPS3, IPS5, IPS7, IPS13) |
|
|
IEB1 |
|
60A |
IEB-enhet |
|
|
IEB2 |
|
60A |
IEB-enhet |
|
|
IG1 |
|
40A |
P/R-koblingsboks (ACC-relé, IG1-relé) |
|
|
IG2 |
|
40A |
P/R-koblingsboks (IG2-rele) |
|
|
MULTI FUSE-2 |
C/VIFTE |
|
80A |
Motorkjølevifte |
|
RR HTD |
|
50A |
P/R-koblingsboks (relé for oppvarming bak) |
|
|
TRAILER1 |
|
50A |
Tilkoblingsenhet for tilhenger |
|
|
VIFTE |
|
50A |
P/R-koblingsboks (vifterelé) |
|
|
SIKRING |
B+4 |
|
40A |
ICU-koblingsboks, (rele for langsiktig belastning av lås, sikring: IAU, ECS, BATTERIHÅNDTERING, LUFTBAG2, MEMORY1, SPARE3 (B+), A/C2, E-CALL, IBU1, BREMSEBRYTER, MULTIMEDIA, DØRLÅS, MODUL1) |
|
E-SKIFTER1 |
|
40A |
P/R-koblingsboks (E-shifterrele, sikring: E-SHIFTER2) |
|
|
CHARGER1 |
|
10A |
P/R-koblingsboks (låserele for lader, åpningsrele for lader) ICCU, VCMSCDM |
|
|
CHARGER2 |
|
10A |
CDM |
|
|
AMS |
|
10A |
Sensor for 12 V-batteri |
|
|
EWP1 |
|
20A |
Elektronisk vannpumpe #1 |
|
|
EWP2 |
|
20A |
Elektronisk vannpumpe #2 |
|
|
TILHENGER2 |
|
20A |
Tilkoblingsenhet for tilhenger |
|
|
VESS |
|
10A |
VESS-enhet |
|
|
VCU1 |
|
40A |
VCU |
|
|
STRØMUTTAK1 |
|
40A |
Strømuttakrelé |
|
|
BAKLUKE |
|
30A |
PTG-enhet |
|
|
IG3 11 |
|
20A |
ICU-koblingsboks (IG3 8, IG3 7, IG3 10, IG3 9) |
|
|
EOP1 |
|
40A |
Elektronisk oljepumpe bak |
|
|
EOP2 |
|
40A |
Fremre elektronisk oljepumpe (AWD) |
|
|
E-SKIFTER2 |
|
10A |
E-shifterrele, SCU, elektronisk ATM-skiftspake |
|
|
STRØMUTTAK3 |
|
20A |
Bakre strømuttak |
|
|
P/OUTLET2 |
|
20A |
Strømuttak foran |
|
PCB-blokk
|
Sikringens navn |
Symbol |
Sikringens kapasitet |
Beskyttet krets |
|---|---|---|---|
|
VISKER1 |
 |
25A |
PCB (trykket kretskort)-blokk (visker-hovedrele) |
|
EPCU1 |
 |
15A |
Front inverter (AWD) |
|
B/ALARM |
 |
10A |
PCB (trykket kretskort)-blokk (tyverialarm-hornrele) |
|
HORN |
 |
15A |
PCB (trykket kretskort)-blokk (horn-rele) |
|
VISKER2 |
 |
7,5 A |
IBU (integrert styringsmodul for karosseri) |
|
VCU2 |
 |
15A |
VCU |
|
IG3 1 |
 |
20A |
ICU-koblingsboks (sikring: IG3 8, IG3 7, IG3 10, IG3 9) |
|
IG3 3 |
 |
15A |
Elektronisk vannpumpe |
|
IG3 5 |
 |
10A |
BMS (batterihåndteringssystem) kjølevæske 3-veisventil |
|
VCU3 |
 |
10A |
VCU |
|
IG3 4 |
 |
10A |
Elektronisk vannpumpe #1, #2, elektronisk A/C-kompressor |
|
IEB3 |
 |
10A |
IEB-enhet |
|
IG3 6 |
 |
10A |
Kjøleviftemotor, elektronisk oljepumpe foran (AWD) |
|
MDPS2 |
 |
10A |
MDPS-enhet MDPS er det samme som EPS (Elektrisk servostyring). |
|
IG3 2 |
 |
15A |
Front inverter (AWD), VCU |
Relé
|
Relé-navn |
Symbol |
TYPE |
|---|---|---|
|
Låserelé for lader |
 |
MICRO |
|
E-shifterrelé |
 |
MICRO |
|
Relé for oppvarming bak |
 |
MINI |
|
Tilbehørsrelé |
 |
MICRO |
|
IG3-relé |
|
MICRO |
|
IG1-relé |
 |
MICRO |
|
Vifterelé |
 |
MICRO |
|
IG2-relé |
 |
MICRO |
|
Strømuttakrelé |
 |
MICRO |
|
Åpningsrelé for lader |
 |
MICRO |
