Πώς να συνδέσετε φορητό φορτιστή (ICCB: In-Cable Control Box)

Λειτουργία

  1. Συνδέστε σε μια οικιακή ηλεκτρική πρίζα.

  2. Ελέγξτε αν η λυχνία λειτουργίας (πράσινη) ανάβει στο κουτί ελέγχου.

  3. Πατήστε το πεντάλ φρένου και ενεργοποιήστε το χειρόφρενο.

  4. Απενεργοποιήστε όλους τους διακόπτες, αλλάξτε τον επιλογέα ταχυτήτων στη θέση P (στάθμευση) και σβήστε το αυτοκίνητο. Αν η φόρτιση ξεκινήσει χωρίς ο επιλογέας ταχυτήτων να βρίσκεται στη θέση P (στάθμευση), η φόρτιση θα ξεκινήσει αφού ο επιλογέας ταχυτήτων αλλάξει αυτόματα στη θέση P (στάθμευση).

  5. Ανοίξτε το πορτάκι φόρτισης.

    Για περισσότερες λεπτομέρειες, ανατρέξτε στην ενότητα Θυρίδα φόρτισης.

  6. Ανοίξτε τα καπάκια προστασίας του βύσματος φόρτισης και του φις φόρτισης. Ελέγξτε αν υπάρχουν ξένες ουσίες ή σκόνη.

  7. Κρατήστε τη λαβή του βύσματος φόρτισης και συνδέστε το στην υποδοχή φόρτισης του αυτοκινήτου. Σπρώξτε τον σύνδεσμο μέχρι τέρμα. Αν το βύσμα φόρτισης και ο ακροδέκτης φόρτισης δεν έχουν συνδεθεί σωστά, αυτό μπορεί να προκαλέσει πυρκαγιά.

  8. Η φόρτιση αρχίζει αυτόματα (ανάβει η λυχνία φόρτισης).

  9. Ελέγξτε αν έχει ανάψει η ενδεικτική λυχνία φόρτισης ( ) της μπαταρίας υψηλής τάσης στο ταμπλό οργάνων. Η φόρτιση δεν είναι ενεργή όταν η ενδεικτική λυχνία φόρτισης ( ) είναι σβηστή. Όταν το βύσμα φόρτισης δεν είναι συνδεδεμένα σωστά, ξανασυνδέστε το καλώδιο φόρτισης για να γίνει φόρτιση.

    OMV053096L

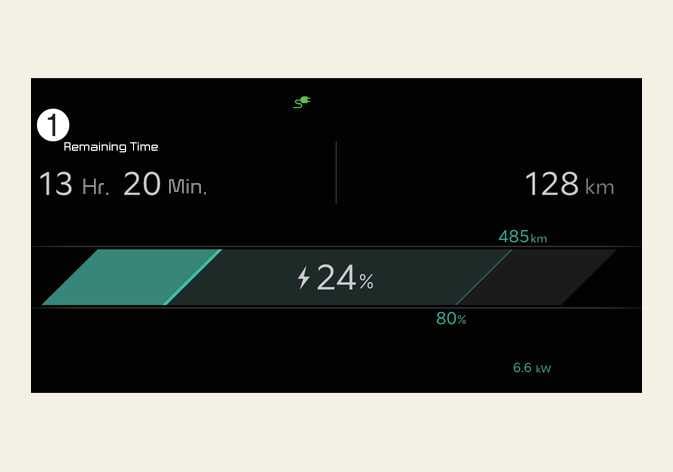

  10. Αφού η φόρτιση ξεκινήσει, ο εκτιμώμενο χρόνος φόρτισης εμφανίζεται στο ταμπλό οργάνων για περίπου 1 λεπτό.

OMV013050L

  1. Υπολειπόμενος χρόνος

Αν ανοίξετε την πόρτα από την πλευρά του οδηγού κατά τη διάρκεια της φόρτισης, ο εκτιμώμενος χρόνος φόρτισης εμφανίζεται επίσης στο ταμπλό οργάνων για περίπου 1 λεπτό. Όταν έχετε ρυθμίσει την προγραμματισμένη φόρτιση ή τον προγραμματισμένο κλιματισμό/θερμαντήρα, ο εκτιμώμενος χρόνος φόρτισης εμφανίζεται ως «--».

ΠΡΟΣΟΧΗ

Βεβαιωθείτε ότι η επιλογή του επιπέδου φόρτισης είναι συμβατή με τη χωρητικότητα του αυτόματου διακόπτη ηλεκτρικού κυκλώματος, προκειμένου να μην καεί η ασφάλεια.

ΣΗΜΕΙΩΣΗ

  • Αν δεν μπορείτε να ανοίξετε το πορτάκι φόρτισης εξαιτίας παγετού, χτυπήστε το ελαφρά ή αφαιρέστε τον πάγο που τυχόν υπάρχει κοντά στο πορτάκι φόρτισης. Μην προσπαθήσετε να ανοίξετε βίαια το πορτάκι φόρτισης.

  • Αν και η φόρτιση είναι δυνατή με το κουμπί συγχρονισμού (EV) στη θέση ΕΝΕΡΓΟΠΟΙΗΣΗ/ΕΚΚΙΝΗΣΗ (ON/START), για τη δική σας ασφάλεια, αρχίστε τη φόρτιση όταν το κουμπί EV βρίσκεται στη θέση ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ (OFF) και ο επιλογέας ταχυτήτων του αυτοκινήτου είναι στη θέση P (Παρκάρισμα). Αφού η φόρτιση ξεκινήσει, μπορείτε να χρησιμοποιήσετε ηλεκτρικά στοιχεία, όπως το ραδιόφωνο, πατώντας το κουμπί EV στη θέση START ή ON.

    Κατά τη φόρτιση, δεν μπορείτε να αλλάξετε τον επιλογέα ταχυτήτων από τη θέση P (Παρκάρισμα) σε οποιαδήποτε άλλη σχέση ταχύτητας.

  • Ανάλογα με την κατάσταση και την αντοχή της μπαταρίας υψηλής τάσης, τις προδιαγραφές του φορτιστή και τη θερμοκρασία περιβάλλοντος, ο χρόνος που απαιτείται για τη φόρτιση της μπαταρίας μπορεί να διαφέρει.

  • Αν το βύσμα φόρτισης και η υποδοχή φόρτισης δεν συνδέονται σωστά, το βύσμα μπορεί να κρέμεται ή να κουνιέται. Σε αυτή την περίπτωση, κρατήστε από τη λαβή του το βύσμα φόρτισης και σπρώξτε το μέχρι τέρμα προς τα μέσα.
