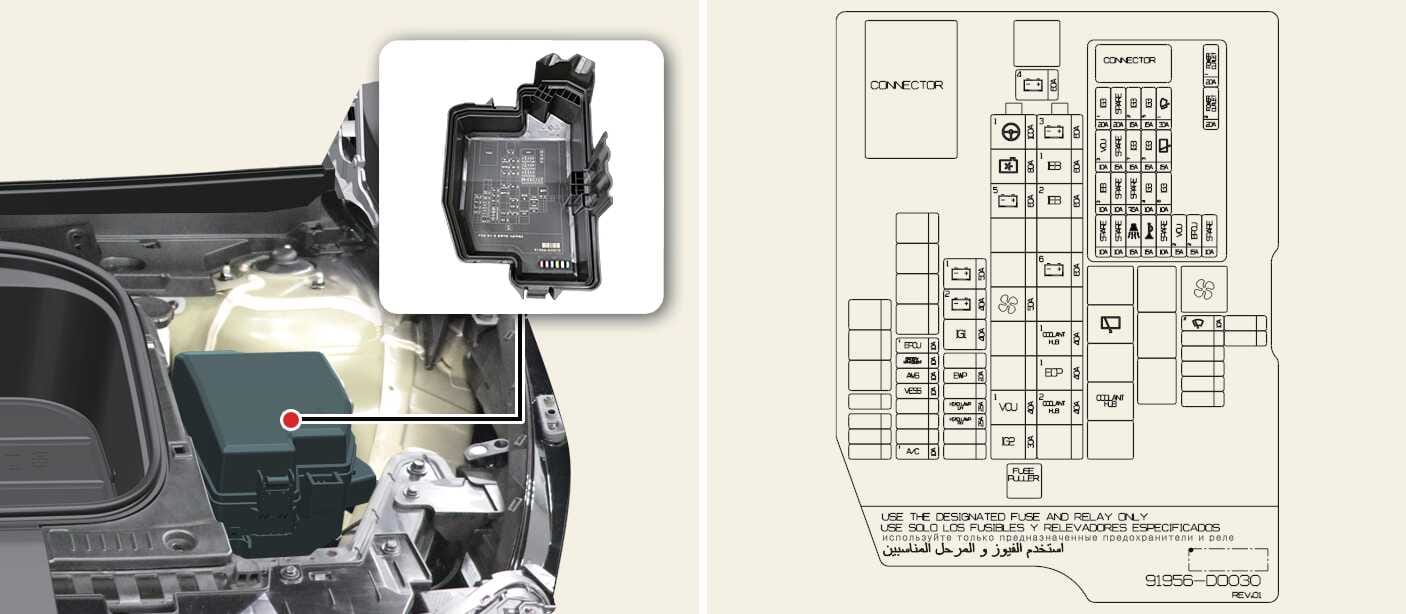

MULTI FUSE-1

LDC

Σύνδεση P/R (Ασφάλεια: P/OUTLET1, T/GATE, EOP1, EOP2)

MDPS1

Μονάδα MDPS

Το σύστημα MDPS είναι το ίδιο με το EPS (Σύστημα ηλεκτρικής υποβοήθησης).

MULTI FUSE-3

B+5

Μπλοκ PCB (Κύριο ρελέ IG3, ασφάλεια: WIPER1, EPCU1, B/ALARM, HORN, VCU2)

B+3

Κλέμα ICU Κλέμα ICU (Ασφάλεια: CHILD LOCK, AFCU, TAILGATE OPEN, EPCU 3, MODULE8, S/HEATER FRT, SUNROOF1, P/WINDOW LH, AMP, P/WINDOW RH, P/SEAT DRV, P/SEAT PASS, S/HEATER RR)

B+2

Κλέμα ICU (IPS1, PS6, IPS8, IPS9, IPS10)

B+1

Κλέμα ICU (IPS2, IPS3, IPS5, IPS7, IPS13)

IEB1

Μονάδα IEB

IEB2

Μονάδα IEB

IG1

Κλέμα P/R (Ρελέ ACC, Ρελέ IG1)

IG2

Κλέμα P/R (Ρελέ IG2)

MULTI FUSE-2

C/FAN

Μοτέρ ανεμιστήρα ψύξης

RR HTD

Κλέμα P/R (ρελέ πίσω θερμαντήρα)

TRAILER1

Μονάδα σύνδεσης τρέιλερ

BLOWER

Κλέμα P/R (Ρελέ φυσητήρα)

ΑΣΦΑΛΕΙΑ

B+4

Μπλοκ διακλάδωσης ICU (Ρελέ μανδάλωσης μακράς διάρκειας φορτίου, ασφάλεια: IAU, ECS, ΔΙΑΧΕΙΡΙΣΗ ΜΠΑΤΑΡΙΑΣ, AIR BAG2, MEMORY1, SPARE3 (B+), A/C2, E-CALL, IBU1, ΔΙΑΚΟΠΤΗΣ ΦΡΕΝΩΝ, ΠΟΛΥΜΕΣΑ, ΚΛΕΙΔΩΜΑ ΠΟΡΤΑΣ, ΜΟΝΑΔΑ 1)

E-SHIFTER1

Κλέμα P/R (Ρελέ E-Shifter, Ασφάλεια: E-SHIFTER2) E-SHIFTER2

ΦΟΡΤΙΣΤΗΣ1

Κλέμα P/R (Ρελέ κλειδώματος φορτιστή, Ρελέ ξεκλειδώματος φορτιστή), ICCU, VCMSCDM

ΦΟΡΤΙΣΤΗΣ2

CDM

AMS

Αισθητήρας μπαταρίας 12V

EWP1

Ηλεκτρονική αντλία νερού #1

EWP2

Ηλεκτρονική αντλία νερού #2

TRAILER2

Μονάδα σύνδεσης τρέιλερ

VESS

Μονάδα VESS

VCU1

VCU

P/OUTLET1

Ρελέ ρευματοδότη

T/GATE

Μονάδα PTG

EOP1

Πίσω ηλεκτρονική αντλία λαδιού

EOP2

Μπροστινή ηλεκτρονική αντλία λαδιού (AWD)

E-SHIFTER2

Ρελέ E-Shifter, SCU, Επιλογέας ταχυτήτων ηλεκτρονικού ATM

P/OUTLET3

Πίσω ρευματοδότης

P/OUTLET2

Μπροστινός ρευματοδότης

ΥΑΛΟΚΑΘΑΡΙΣΤΗΡΑΣ1

Κλέμα PCB (πλακέτα τυπωμένου κυκλώματος) (κεντρικό ρελέ υαλοκαθαριστήρων)

EPCU1

Μπροστινός μετατροπέας (AWD)

B/ALARM

Κλέμα PCB (πλακέτα τυπωμένου κυκλώματος) (Ρελέ κόρνας συναγερμού)

HORN

Κλέμα PCB (πλακέτα τυπωμένου κυκλώματος) (ρελέ κόρνας)

ΥΑΛΟΚΑΘΑΡΙΙΣΤΗΡΑΣ2

IBU (ολοκληρωμένη μονάδα ελέγχου αμαξώματος)

VCU2

VCU

IG3 1

Κλέμα ICU IG3 8, IG3 7, IG3 10, IG3 9)

IG3 3

Ηλεκτρονική αντλία νερού

IG3 5

Τρίοδη βαλβίδα ψυκτικού συστήματος BMS (Σύστημα διαχείρισης μπαταρίας)

VCU3

VCU

IG3 4

Ηλεκτρονική αντλία νερού #1, #2, Ηλεκτρονικός συμπιεστής A/C

IEB3

Μονάδα IEB

IG3 6

Μοτέρ ανεμιστήρα ψύξης, Μπροστινή ηλεκτρονική αντλία λαδιού (AWD)

MDPS2

Μονάδα MDPS

Το σύστημα MDPS είναι το ίδιο με το EPS (Σύστημα ηλεκτρικής υποβοήθησης).

IG3 2

Μπροστινός μετατροπέας (AWD), VCU
