Laadimissildil oleva sümboli kontrollimine (mõnel mudelil)
|
Sõiduki laadimise SISEND |
Laadimisliidese VÄLJUND |
|---|---|
 |
Tüüp A
 Tüüp B
  <Sümboli asukoha ja kohaldamise näide> |
 |
|
Sõiduki laadimise SISEND |
Laadimisliidese VÄLJUND |
|---|---|
 |
Tüüp A
  <Sümboli asukoha ja kohaldamise näide> |
 |
Ettevaatusabinõud vahelduvvoolu- ja tilklaadijaga laadimisel (kaasaskantav laadimiskaabel) (vahelduvvoolu laadimine)
-

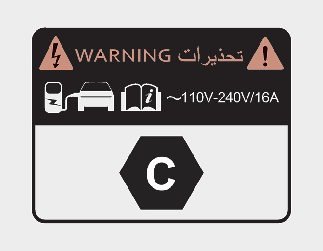

Kontrollige pärast laadimisluugi avamist hoiatussildi allosas olevat laadimissümbolit.
-

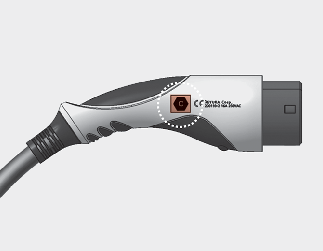

Kontrollige vahelduvvoolu- ja tilklaadija kaabli laadimisliidese sümbolit.
-
Laadimissümboli tähe kontrollimise järel jätkake laadimise sammuga.
* Vt lõiku Rohkem üksikasju.
-
Sobimatu sümboliga laadimisliidese kasutamisel tekib rikke-, tule-, vigastusoht jne.

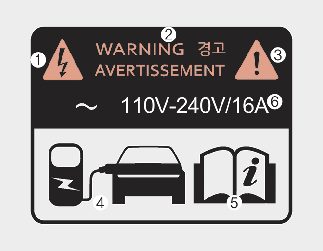

Elektrilaadimise silt
Elektrilaadimise silt on kinnitatud laadimisluugile.
1 ~ 3: Hoiatus kõrgepinge eest
4: Laadimisluugi identifikaator
5: Lisateavet vt lõigust Rohkem üksikasju.
6: Laadimispinge ja -vool – (
) ühefaasiline vahelduvvool.
7: Laadimise tüübi identifikaatorid. Lisateavet vt lõigust Rohkem üksikasju.
Elektrilaadija sildi tähiste tabel
|
Toite tüüp |
Konfiguratsioon |
Tarviku tüüp |
Pingevahemik |
Identifikaator |
|---|---|---|---|---|
|
Vahelduvvool |
7P |
Sõiduki liides ja sõiduki sisend |
≤480 V RMS |
 |
|
Vahelduvvool |
5P |
Sõiduki liides ja sõiduki sisend |
≤250 V RMS |
|
