하이브리드 에너지 흐름도
차량 주행 상태에 따른 하이브리드 시스템의 동력 전달 상태, 출발과 가속시, 정속 주행시, 감속시 등 각 영역별 엔진 상태를 표시합니다.
정지
ODL3HQ019001
엔진이 정지된 경우
(에너지 흐름 없음)

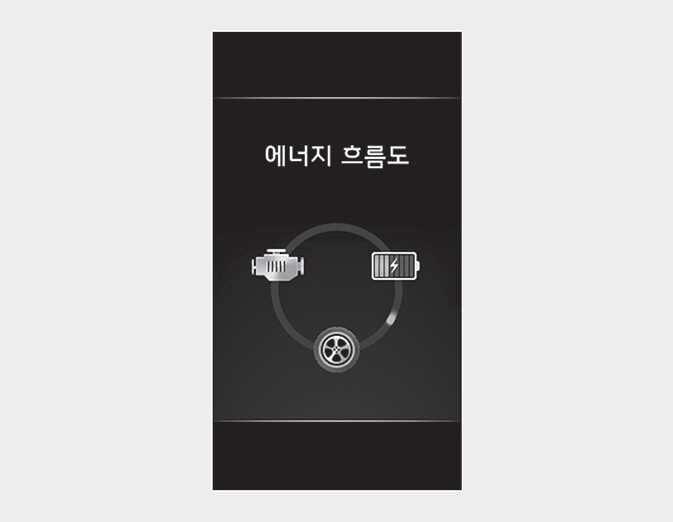

모터 구동
ODL3HQ019002
모터의 전원으로 차량이 구동
(배터리 → 휠)

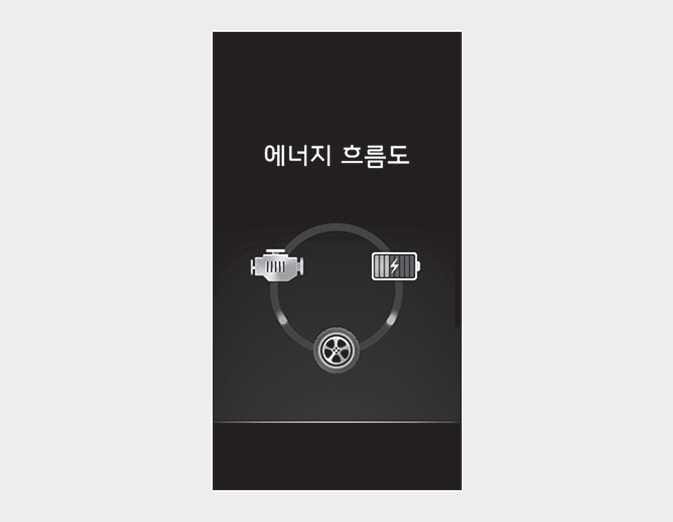

엔진/모터 구동
ODL3HQ019003
모터 및 엔진이 차량을 구동
(배터리, 엔진 → 휠)

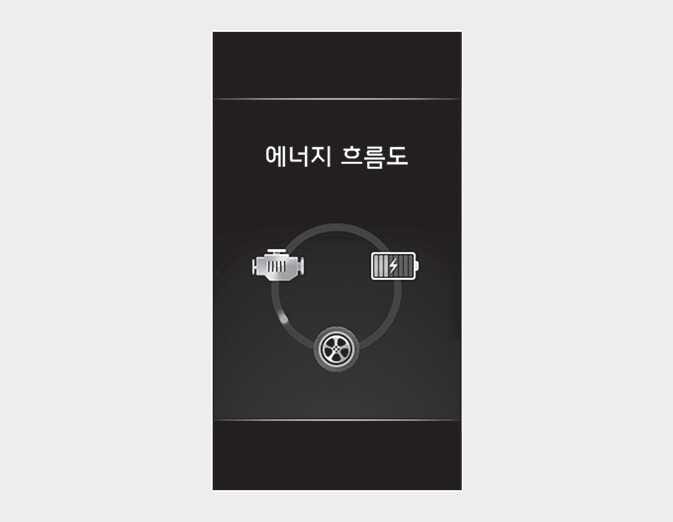

엔진 구동
ODL3HQ019004
엔진의 힘만으로 차량이 구동
(엔진 → 휠)

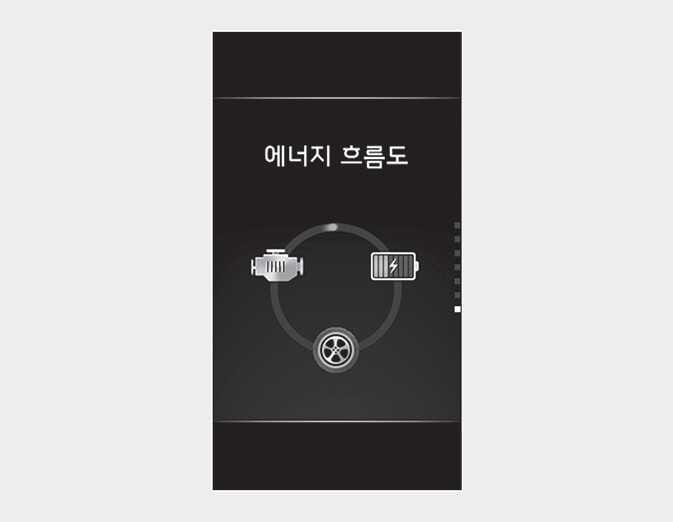

배터리 충전
ODL3HQ019005
엔진이 하이브리드 배터리를 충전
(엔진 → 배터리)

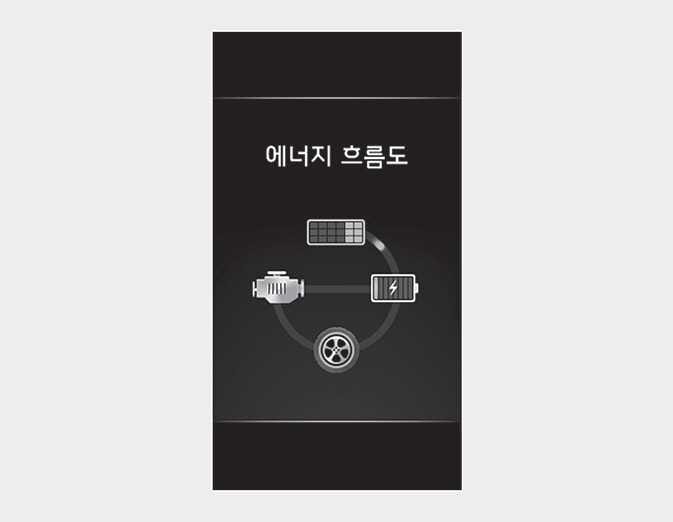

배터리 충전
ODL3HQ019023
태양광 패널이 하이브리드 배터리를 충전
(태양광 패널 → 배터리)

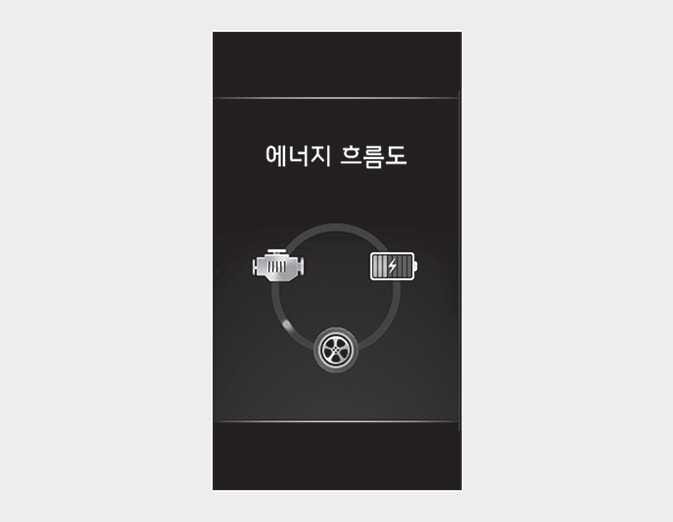

엔진 브레이크
ODL3HQ019007
엔진 브레이크를 이용한 제동 (휠 → 엔진)

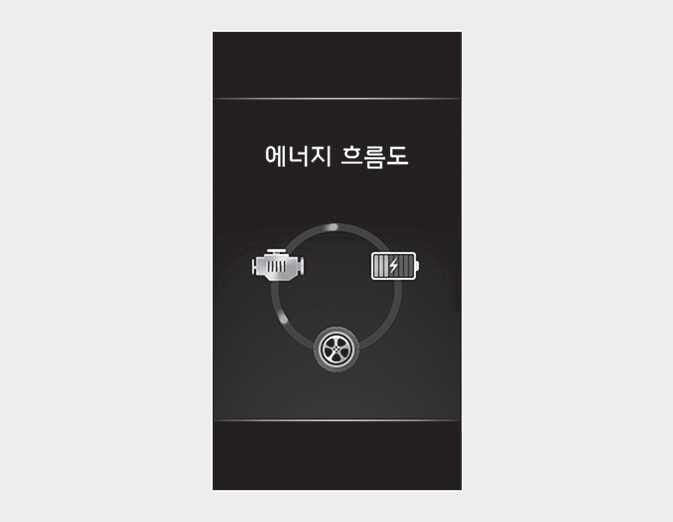

엔진구동/배터리 충전
ODL3HQ019008
엔진이 차량을 구동시키고 동시에 하이브리드 배터리를 충전 (엔진 → 휠/배터리)

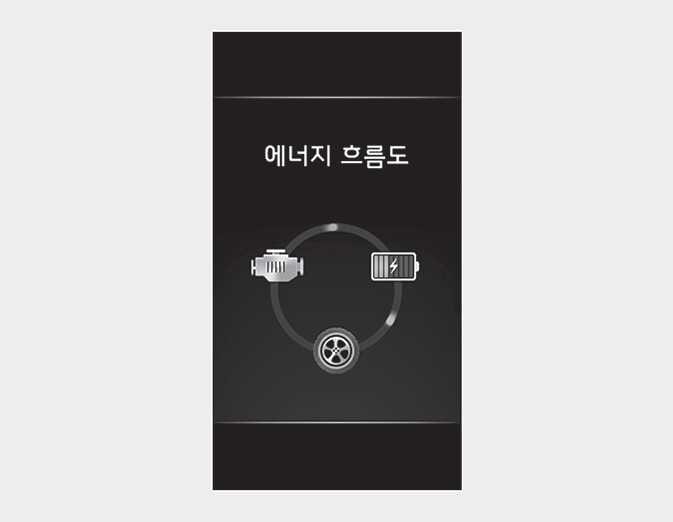

배터리 충전/모터 주행
ODL3HQ019009
엔진이 하이브리드 배터리를 충전하면서 모터에 의한 차량 주행
(엔진 → 배터리 → 휠)

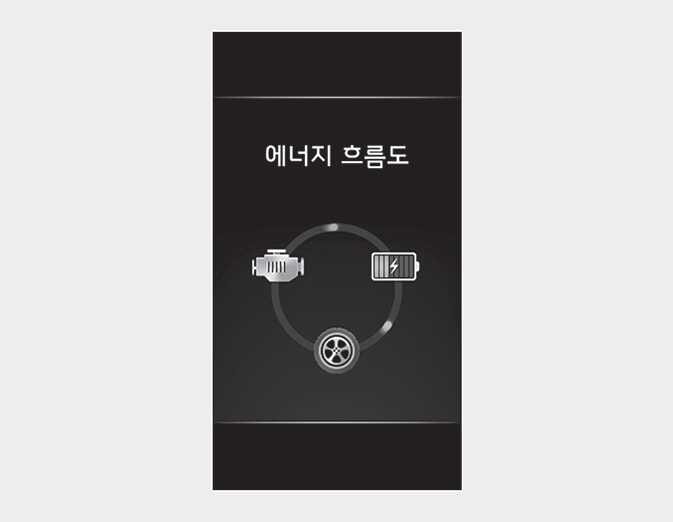

배터리 충전
ODL3HQ019010
엔진에 의해 하이브리드 배터리 충전
(엔진/휠 → 배터리)
엔진브레이크
ODL3HQ019011
엔진 브레이크 작동하면서 하이브리드 배터리를 충전 (휠 → 엔진/배터리)
