Ajovalojen ja etusumuvalon lamppujen suuntaus (Euroopassa)
Ajovalojen suuntaus
-
Täytä renkaat määritettyihin paineisiin ja poista autosta muu kuorma kuin kuljettaja, vararengas ja työkalut.
-
Auto on sijoitettava tasaiselle alustalle.
-
Piirrä taustalle pystysuorat viivat (jotka kulkevat kunkin ajovalon lampun keskipisteen kautta) ja vaakasuora viiva (joka kulkee ajovalojen lamppujen keskipisteen kautta).
-
Kun ajovalot ja akku ovat normaalissa kunnossa, kohdista ajovalot siten, että kirkkain osa osuu vaaka- ja pystysuorille viivoille.
-
Suuntaa lähi- ja pitkät valot vasemmalle tai oikealle kiertämällä ruuvia (1) myötäpäivään tai vastapäivään. Suuntaa lähi- ja pitkät valot ylös tai alas kiertämällä ruuvia (2) myötäpäivään tai vastapäivään.
Etusumuvalon lampun suuntaaminen
Etusumuvalot voidaan suunnata samalla tavalla kuin ajovalojen lamput. Kun etusumuvalot ja akku ovat normaalikunnossa, suuntaa etusumuvalot.

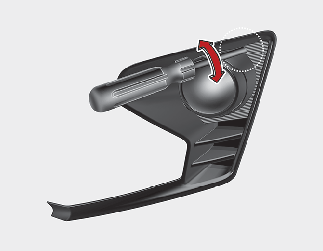

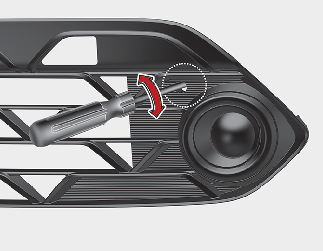

Suuntaa etusumuvaloa ylös tai alas kiertämällä ruuvia myötäpäivään tai vastapäivään.

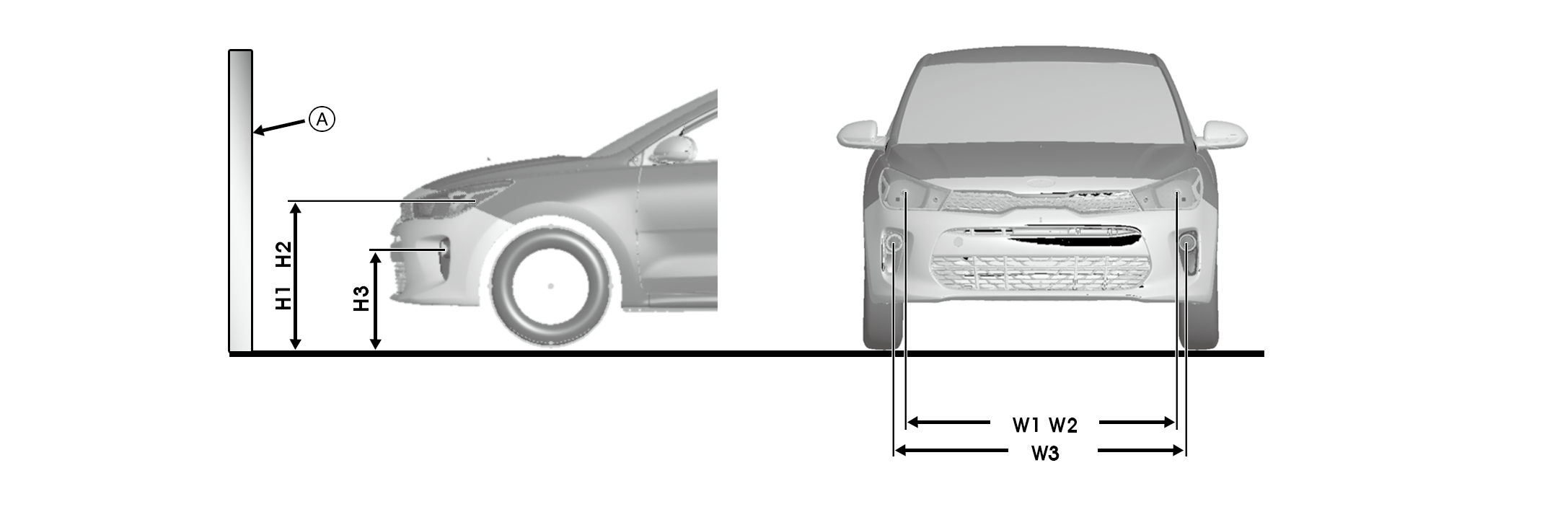

Kohdistuspiste
* A : Näyttö
|
Auton tila |
Ajovalo (polttimo MFR tyyppinen) |
Ajovalo (LED MFR tyyppinen) |
||||||
|---|---|---|---|---|---|---|---|---|
|
Korkeus maasta |
Lamppujen välinen etäisyys |
Korkeus maasta |
Lamppujen välinen etäisyys |
|||||
|
Lähivalot |
Kaukovalot |
Lähivalot |
Kaukovalot |
Lähivalot |
Kaukovalot |
Lähivalot |
Kaukovalot |
|
|
H1 |
H2 |
W1 |
W2 |
H1'' |
H2'' |
W1'' |
W2'' |
|
|
Ilman kuljettajaa / [mm (tuumaa)] |
722 (28,4) |
722 (28,4) |
1 320 (52) |
1 320 (52.0) |
708 (27,8) |
708 (27,8) |
1 332 (52,4) |
1 332 (52,4) |
|
Kuljettajan kanssa / [mm (tuumaa)] |
713 (28,0) |
715 (28,1) |
1 320 (52) |
1 320 (52.0) |
703 (27,6) |
703 (27,6) |
1 332 (52,4) |
1 332 (52,4) |
|
Auton tila |
Ajovalo (Kaksoistoiminto tyyppi) |
|||
|---|---|---|---|---|
|
Korkeus maasta |
Lamppujen välinen etäisyys |
|||
|
Lähivalot |
Kaukovalot |
Lähivalot |
Kaukovalot |
|
|
H1' ' ' |
H2' ' ' |
W1' ' ' |
W2' ' ' |
|
|
Ilman kuljettajaa / [mm (tuumaa)] |
725 (28,5) |
725 (28,5) |
1 333 (52,5) |
1 333 (52,5) |
|
Kuljettajan kanssa / [mm (tuumaa)] |
716 (28,2) |
718 (28,3) |
1 333 (52,5) |
1 333 (52,5) |
|
Auton tila |
Etusumuvalo (Yläsumu tyyppi) |
Etusumuvalo (Alasumu tyyppi) |
Etusumuvalo (LED-tyyppi) |
|||
|---|---|---|---|---|---|---|
|
Korkeus maasta |
Lamppujen välinen etäisyys |
Korkeus maasta |
Lamppujen välinen etäisyys |
Korkeus maasta |
Lamppujen välinen etäisyys |
|
|
H3 |
W3 |
H3'' |
W3'' |
H3' ' ' |
W3' ' ' |
|
|
Ilman kuljettajaa / [mm (tuumaa)] |
483 (19,0) |
1 460 (57,4) |
334 (13,1) |
996 (39,2) |
462 (18,2) |
1 430 (56,3) |
|
Kuljettajan kanssa / [mm (tuumaa)] |
478 (18,8) |
1 460 (57,4) |
329 (12,9) |
996 (39,2) |
453 (17,8) |
1 430 (56,3) |
-

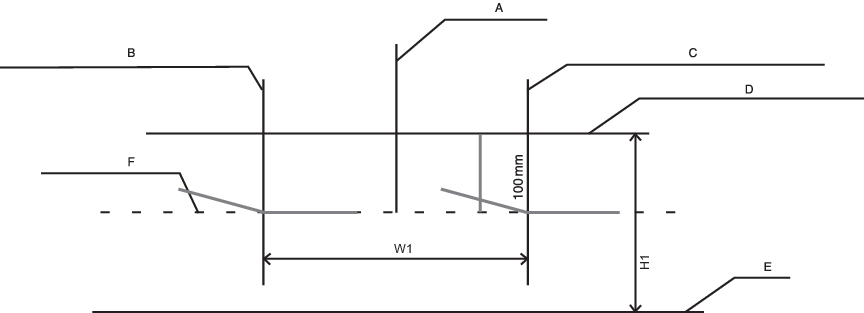

Kytke lähivalot päälle ilman, että ajoneuvossa on kuljettajaa.
-
Leikkauslinjan on kohdistuttava kuvassa esitettyyn leikkauslinjaan.
-
Suunnattaessa lähivaloja pystysuora suuntaus on säädettävä vaakasuoran suuntauksen jälkeen.
-
Jos ajovalojen korkeudensäätölaite kuuluu varusteisiin, säädä ajovalojen korkeudensäätökytkin asentoon 0.
A : Ajoneuvon akseli
B : Pystylinja vasemman ajovalon polttimon keskeltä
C : Pystylinja oikean ajovalon polttimon keskeltä
D : Vaakalinja ajovalon polttimon keskeltä
E : Maa
F : Leikkauslinja
-
Kytke lähivalot päälle ilman, että ajoneuvossa on kuljettajaa.
-
Leikkauslinjan on kohdistuttava kuvassa esitettyyn leikkauslinjaan.
-
Suunnattaessa lähivaloja pystysuora suuntaus on säädettävä vaakasuoran suuntauksen jälkeen.
-
Jos ajovalojen korkeudensäätölaite kuuluu varusteisiin, säädä ajovalojen korkeudensäätökytkin asentoon 0.
A : Ajoneuvon akseli
B : Pystylinja vasemman ajovalon polttimon keskeltä
C : Pystylinja oikean ajovalon polttimon keskeltä
D : Vaakalinja ajovalon polttimon keskeltä
E : Maa
F : Leikkauslinja
-
Kytke sumuvalo päälle ilman, että autossa on kuljettajaa.
-
Reunan on osuttava sallitulle alueelle (varjostettu alue).
A : Ajoneuvon akseli
B : Pystysuora linja vasemman sumuvalon polttimon keskeltä
C : Pystysuora linja oikean sumuvalon polttimon keskeltä
D : Vaakasuora viiva sumuvalon polttimon keskellä
E : Maa
F : Leikkauslinja
G : Yläraja
