Biztosíték-/relétáblák ismertetése

Vezető oldali biztosítéktábla
Motortéri biztosítéktábla
Hátsó biztosítékdoboz biztosítéktábla
Akkumulátor doboz biztosítéktábla

A biztosítéktáblák/relétáblák fedelének belső oldalára ragasztott címkén látható a biztosítékok/relék neve és amperszáma.

MEGJEGYZÉS

Előfordulhat, hogy a kézikönyvben szereplő biztosítéktáblával kapcsolatos leírások közül nem mindegyik vonatkozik az Ön gépkocsijára. Az információk a nyomtatás időpontjára vonatkoznak. Ha gépkocsijában a biztosítéktáblát ellenőrzi, olvassa el a biztosítéktáblán szereplő címkét.

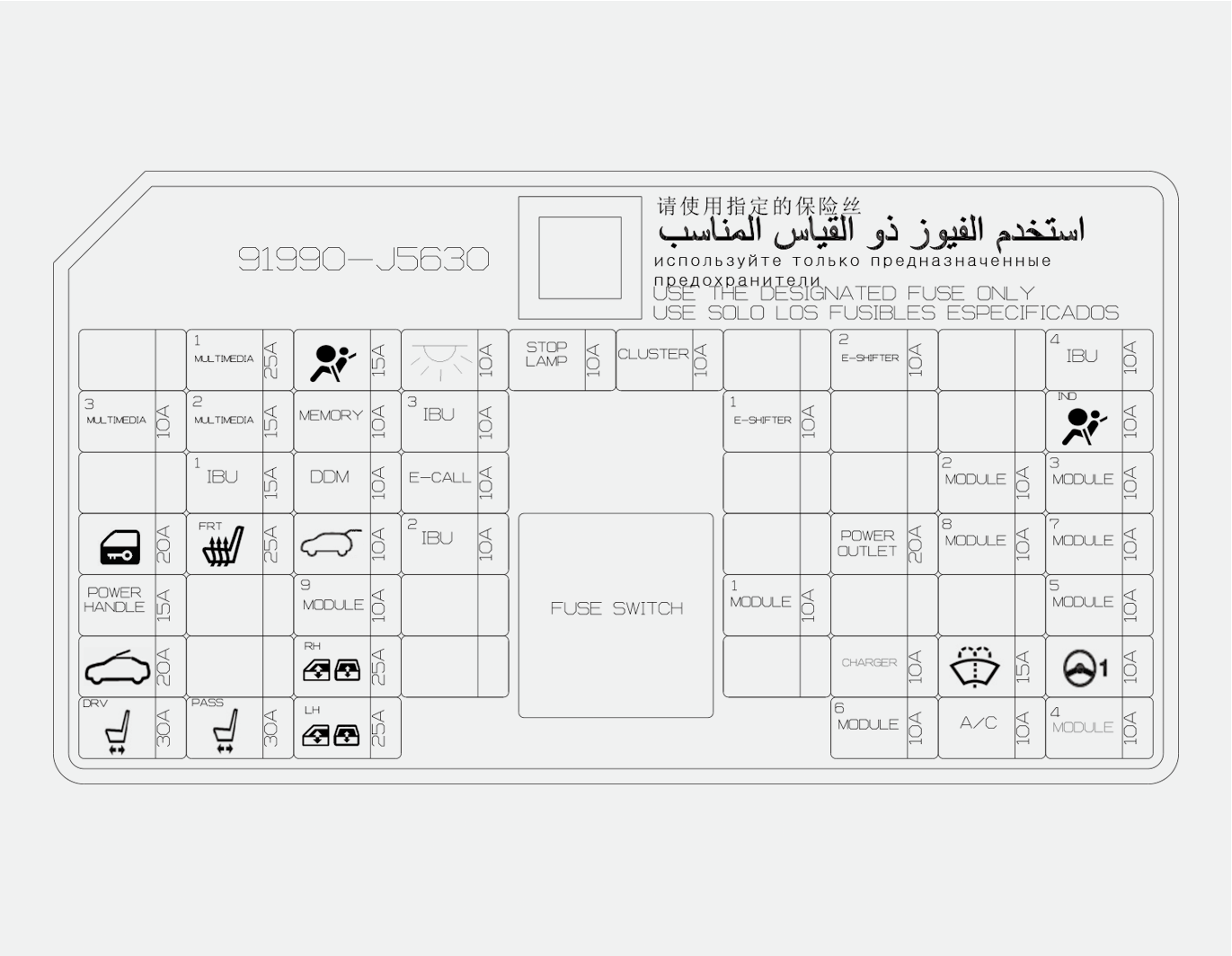

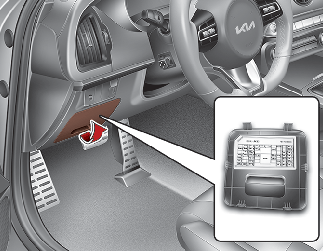

Vezető oldali biztosítéktábla

Műszerfal (vezetőoldali biztosítéktábla)

Biztosíték neve

Szimbólum

Biztosíték értéke

Védett áramkör

MULTIMÉDIA 1

25 A

[ISG nélkül] biztosíték - MULTIMÉDIA 3, MULTIMÉDIA 2 [ISG-vel] Alacsony DC-DC konverter (audió)

LÉGZSÁK

15 A

SRS (Kiegészítő utasbiztonsági rendszer) vezérlőegység

TETŐLÁMPA

10 A

Fej feletti konzol lámpa, középső tetőlámpa, tetőlámpa, pipere lámpa kapcsoló bal oldal/jobb oldal, csomagtér lámpa bal oldal/jobb oldal, kesztyűtartó lámpa, vezető- és utasoldali hangulatlámpa, vezető- és utasoldali ajtólámpa vezető- és utasoldali lábtér lámpa.

FÉKLÁMPA

10 A

IBU, féklámpa kapcsolója

MŰSZERFALI KIJELZŐ

10 A

Műszeregység, Kivetítő képernyő

E-VÁLTÓ 2

10 A

Elektronikus automata váltó előválasztó karja (IG1)

IBU 4

10 A

IBU (IG1)

MULTIMÉDIA 3

10 A

[ISG-vel] Műszerfal, Kivetített kijelző, Klímaberendezés kapcsolója, Vezeték nélküli töltő, [ISG-vel] Holttér-ütközési figyelmeztető, [ISG nélkül] SVM (Környezetfigyelő monitor)

MULTIMÉDIA 2

15 A

Audió

MEMÓRIA

10 A

Légkondicionáló vezérlőmodul, légkondicionáló kapcsoló, biztonsági jelzőfény, kivetített kijelző [ISG nélkül] műszercsoport

IBU 3

10 A

IBU (B+)

E-VÁLTÓ 1

10 A

Elektronikus automata váltó előválasztó karja (B+)

LÉGZSÁK IND.

10 A

Műszerfal, Utasoldali/Hátsó Biztonsági öv emlékeztető jelzőfény

IBU 1

15 A

IBU (B+)

VEZETŐ AJTÓMODUL

DDM

10 A

Vezetőoldali ajtómodul, vezető-/utasoldali elektromos külső tükör

VÉSZHÍVÁS

10 A

MTS (Mozen telematikai rendszer) vészhívás modul

MODUL 2

10 A

IBU (IG2)

MODUL 3

10 A

Automata váltó váltókar kapcsoló, vezetőoldali ajtó modul, féklámpa kapcsoló

AJTÓZÁR

20 A

Ajtó záró relé, ajtó nyitó relé, holtpont-relé

ÜLÉSFŰTÉS

25 A

Első Ülés Légáramlás Vezérlőmodul, Elsőülés-fűtés Vezérlőmodul

Csomagtérajtó

10 A

Csomagtérajtó fedél relé, üzemanyag-töltőnyílás fedél relé, ütköző zóna kapcsoló

IBU 2

10 A

IBU (B+ (ESCL)), esőérzékelő

ELEKTROMOS CSATLAKOZÓALJZAT

20 A

Első Elektromos Csatlakozóaljzat

MODUL 8

10 A

Hűtőventilátor vezérlője (BLDC Motor)

MODUL 7

10 A

IBU, ECS egység, AWD (összkerékhajtás) ECM (elektronikus vezérlőmodul), intelligens tempomat vezérlőmodul, automata sebességváltó kar jelzőfény, konzolkapcsoló (első/felső), SVM (Környezetfigyelő), Ütközőbetét kapcsolója, kormányszög érzékelő, teleszkópos kormányoszlop és dőlés modul, Sávtartás segítő (LKA) rendszer, elektronikus vezérlésű motorrögzítési modul

ELEKTROMOS FOGANTYÚ

15 A

Teleszkópos kormányoszlop és kormányoszlop dőlés

MODUL 9

10 A

Vezetőoldali üléstámla szellőztetés

MODUL 1

10 A

Adatkapcsolat csatlakozója, Konzolkapcsoló (Fenti), vezető- és utasoldali hangulatlámpa

MODUL 5

10 A

Klímaberendezés vezérlőegysége, klímaberendezés kapcsoló, audió, fényszóró bal oldal/jobb oldal, alacsony DC (egyenáramú) - DC (egyenáramú) konverter (audió/AMP (erősítő)), elektrokromatikus tükör, AMP (erősítő), MTS (Mozen telematikai rendszer), vészhívás modul, vezetői integrált memória rendszer modul, első ülés légáramlás vezérlőmodul, első/hátsó ülés melegítő vezérlőmodul, Vezeték nélküli töltő

NAPFÉNYTETŐ

20 A

Napfénytető vezérlőegység (Üveg)

UTASOLDALI ELEKTROMOS ABLAK

25 A

Utasoldali elektromos ablak modul, hátsó elektromos ablak modul, jobb oldal

TÖLTŐ

TÖLTŐ

10 A

Első/hátsó USB töltő

MOSÓBERENDEZÉS

15 A

Többfunkciós kapcsoló

MDPS

10 A

MDPS (motorvezérelt szervokormány) egység (R-MDPS (motorvezérelt szervokormány))

ELEKTROMOS VEZETŐÜLÉS

30 A

Vezetőülés integrált memóriarendszerének modulja (IMS), vezetőülés kézi kapcsolója

ELEKTROMOS UTASÜLÉS

30 A

Utasülés kézi kapcsolója

VEZETŐOLDALI ELEKTROMOS ABLAK

25 A

Vezetőoldali elektromos ablak modul, hátsó elektromos ablak modul, bal oldal

MODUL 6

10 A

IBU, környezetfigyelő rendszer, audió, AMP (erősítő), MTS (Mozen telematikai rendszer) vészhívás modul, alacsony DC (egyenáramú) - DC (egyenáramú) konverter (audió/AMP (erősítő)), elektronikus automata váltó előválasztó karja (SBW (Shift By Wire - elektronikus váltás)), motortéri elágazódoboz (elektromos csatlakozóaljzat)

A/C (klímaberendezés)

A/C (klímaberendezés)

10 A

Légkondicionáló berendezés vezérlő modul, Klímaberendezés kapcsolója, Motortér elágazódoboza (ventilátor relé)

MODUL 4

10 A

Fényszóró jobb/bal oldal, AFS vezérlőegység, automata fényszóró szintezőeszköz modul

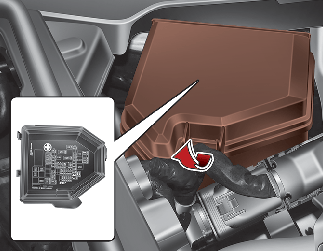

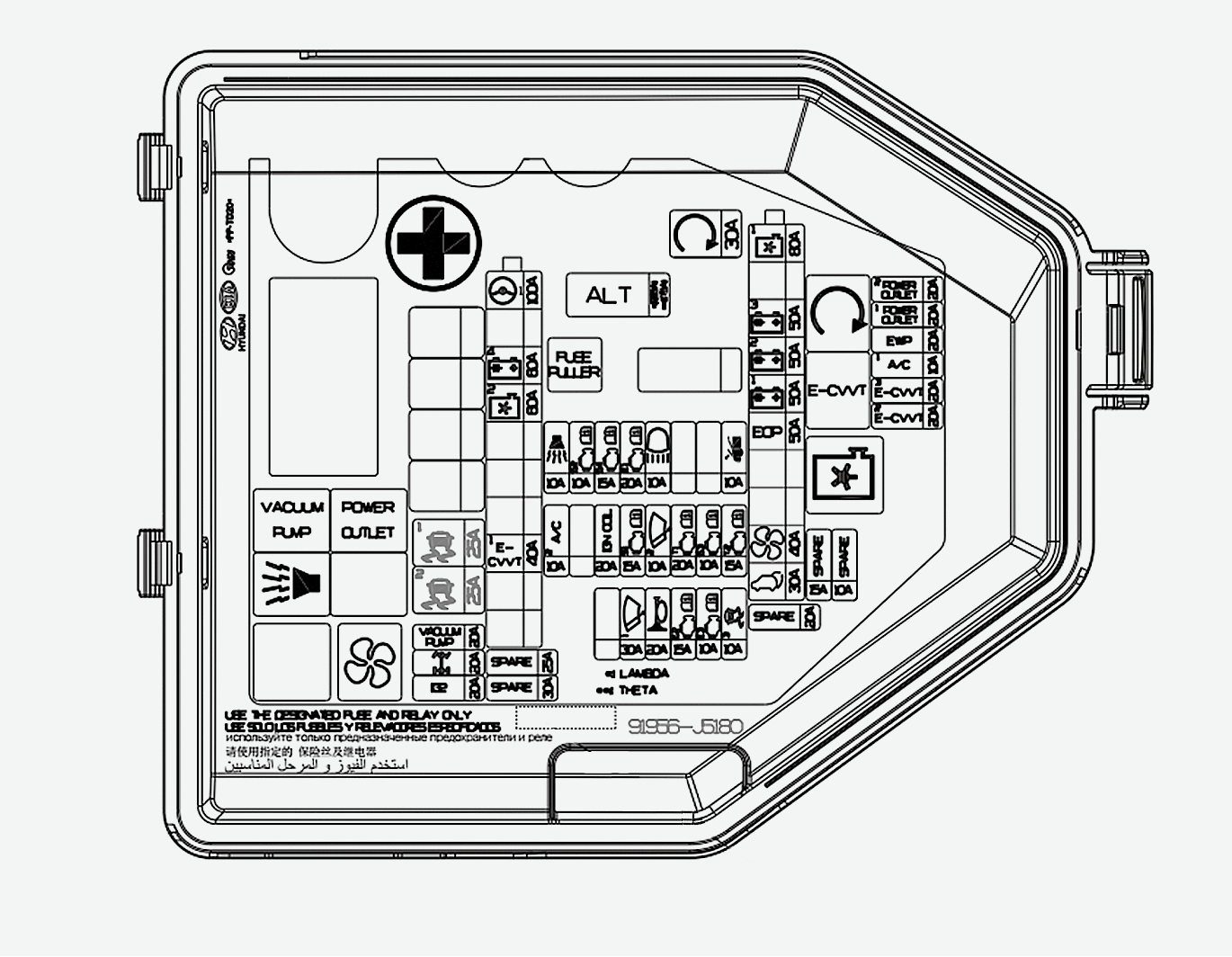

Motortéri biztosítéktábla

Motortéri biztosítéktábla

Biztosíték neve

Szimbólum

Biztosíték értéke

Védett áramkör

ALT

175 A

225A

generátor, biztosíték - IZZÍTÓ, többfunkciós biztosíték - C/FAN1 / B+4 / B+3 / B+2 / B+1 / OPCU / ESC1 / ESC2 / VENTILÁTOR / CSOMAGTÉRAJTÓ

START (INDÍTÁS)

30 A

Indító relé

C/VENTILÁTOR 1

80 A

[BLDC (kefe nélküli egyenáramú) motor] hűtőventilátor vezérlő

B+3

50 A

Műszerfali elágazódoboz (biztosíték - STOPLÁMPA, Szivárgó áram esetén automatikusan kioldó eszköz biztosítéka – TETŐLÁMPA / MULTIMÉDIA3 / MULTIMÉDIA2 / MEMÓRIA1 / IBU3 / VEZETŐ AJTÓMODUL / VÉSZHÍVÁS)

B+2

50 A

Műszerfali elágazódoboz (biztosíték - AJTÓZÁR / ELEKTROMOS FOGANTYÚ / NAPFÉNYTETŐ / ELEKTROMOS VEZETŐÜLÉS / ELEKTROMOS UTASÜLÉS)

B+1

50 A

Műszerfali elágazódoboz (biztosíték - ÜLÉSFŰTÉS / CSOMAGTÉRAJTÓ / MODUL9 / UTASOLDALI ELEKTROMOS ABLAK / VEZETŐOLDALI ELEKTROMOS ABLAK)

EOP

50 A

[ISG-vel] elektromos olajpumpa

ESC 1

25 A

ESC (Elektronikus menetstabilizáló) vezérlőmodul

ESC 2

25 A

ESC (Elektronikus menetstabilizáló) vezérlőmodul

VENTILÁTOR

40 A

Ventilátor relé

Csomagtérajtó

30 A

Elektromos csomagtérajtó-egység

MDPS

100A

MDPS (motoros szervokormány) egység

B+4

60 A

Motorvezérlő relé, biztosíték - KÜRT / SZÉLVÉDŐTÖRLŐ1 / H/REFLEKTOR H/LÁMPA / B/RIASZTÓ)

C/VENTILÁTOR 2

60 A

[DC (egyenáramú) motor] hűtőventilátor relé

E-CVVT 1

40 A

[(Benzin) 2.0 FR T-GDi] E-CVVT Relé

VÁKUUMSZIVATTYÚ

20 A

Vákuumszivattyú-relé

Összkerékhajtás

20 A

AWD (összkerékhajtás) ECM (elektronikus vezérlőmodul)

IG 2

20 A

IG2 relé

ELEKTROMOS CSATLAKOZÓALJZAT 2

20 A

Hátsó Elektromos Csatlakozóaljzat

ELEKTROMOS CSATLAKOZÓALJZAT 1

20 A

Első Elektromos Csatlakozóaljzat

A/C 1

10 A

Klímaberendezés vezérlőmodul

E-CVVT 3

20 A

[(Benzin) 2.0 FR T-GDi]

ECM (Motorvezérlő egység)

E-CVVT 2

20 A

[(Benzin) 2.0 FR T-GDi]

ECM (Motorvezérlő egység)

ESC 3

10 A

ESC (Elektronikus menetstabilizáló rendszer) vezérlőmodul, Többfunkciós ellenőrző csatlakozó

ECU 3

10 A

ECM (Motorvezérlő egység)

ECU 2

15 A

ECM (Motorvezérlő egység)

KÜRT

20 A

Kürt Relé

ABLAKTÖRLŐ 1

30 A

Ablaktörlő tápreléje

TCU 2

15 A

TCM (Váltóvezérlő modul), [ISG-vel] motorolajpumpa

O2

ÉRZÉKELŐ

15 A

[(Benzin) 2.0 FR T-GDi, (Benzin) 3.3 T-GDi] Oxigénérzékelő (FEL/LE)

TCU 1

20 A

TCM (Váltóvezérlő modul)

ABLAKTÖRLŐ 2

10 A

Ablaktörlő tápreléje

SZENZOR 1

15 A

Üzemanyag-szivattyú relé

GYÚJTÓTEKERCS

20 A

[(Benzin) 2.0 FR T-GDi] Gyújtótekercs #1/#2/#3/#4[(Benzin) 3.3 T-GDi] Gyújtótekercs #1/#2/#3/#4/#5/#6

AKTÍV MOTORHÁZTETŐ

10 A

Aktív Motorháztető-emelő Vezérlőmodul

H/REFLEKTOR H/LÁMPA

10 A

Fényszóró (refl) relé

ECU 1

20 A

ECM (Motorvezérlő egység)

SZENZOR 3

10 A

[(Benzin) 2.0 FR T-GDi, (Benzin) 3.3 T-GDi] VÁKUUMSZIVATTYÚ-RELÉ, VÁKUUM SW

SZENZOR 2

10 A

[(Benzin) 2.0 FR T-GDi, (Benzin) 3.3 T-GDi] Hűtőventilátor relé , Olajvezérlő szelep, Öblítésvezérlő mágnesszelep, RCV (recirkuláló szelep vezérlé), Elektronikus termosztát

[(Benzin) 3.3 T-GDi] olajnyomás mágnesszelep, AKTÍV VARIÁLHATÓ KIPUFOGÓ SZELEP

B/RIASZTÓ

10 A

Riasztókürt Relé

EWP

EWP

20 A

Elektromos vízszivattyú

A/C 2

10 A

Kompresszor tengelykapcsoló nélkül
Relé

Relé neve

Szimbólum

Típus

Vákuumszivattyú-relé

ISO HC MIKRÓ

Riasztókürt Relé

ISO MIKRÓ

Elektromos csatlakozóaljzat relé

ISO HC MIKRÓ

Ventilátor relé

ISO HC MIKRÓ

Indító relé

ISO HC MIKRÓ

E-CVVT Relé (G4KL)

ISO MIKRÓ

Hűtőventilátor relé

3725 MINI

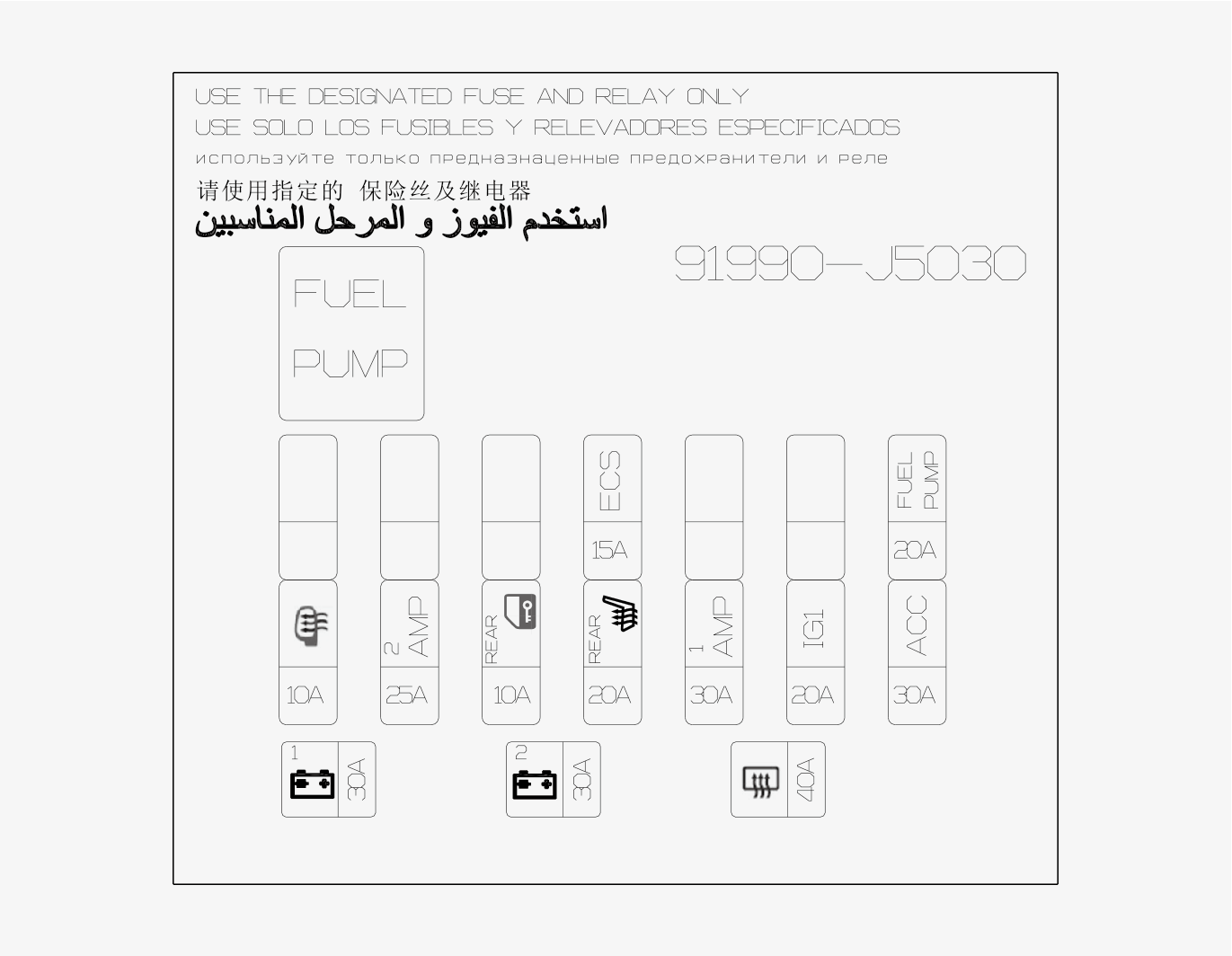

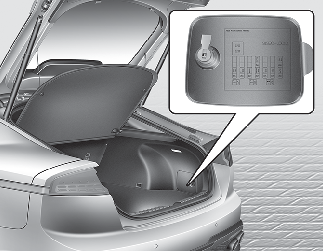

Hátsó biztosítékdoboz biztosítéktábla

Hátsó biztosítékdoboz biztosítéktábla

Biztosíték neve

Szimbólum

Biztosíték értéke

Védett áramkör

ECS

15 A

ECS (Elektronikus felfüggesztés vezérlés) egység

HÁTSÓ S/FŰTÉS

20 A

Hátsó ülés fűtésének vezérlőmodulja

FŰTÖTT TÜKÖR

10 A

Klímaberendezés kapcsolója, Vezető-/utasoldali elektromos külső visszapillantó tükör

ÜZEMANYAG-SZIVATTYÚ

20 A

Üzemanyag-szivattyú relé

HOLTZÁR

10 A

Hátsó ajtózár működtető Jobb/Bal oldal (RHD)

HÁTSÓ FŰTÉS

40 A

Hátsó fűtés relé

AMP 2

25 A

AMP (Erősítő) (MOBIS/PREMIUM)

AMP 1

30 A

[ISG nélkül] Biztosíték - AMP2[ISG-vel] Alacsony DC-DC Konverter (AMP (Erősítő))

IG 1

15 A

IG1 Relé

ACC

ACC

30 A

ACC Relé

B+1

30 A

Műszerfal elágazódoboz (biztosíték - IBU1 / IBU2)

B+2

30 A

Műszerfal elágazódoboz (biztosíték - E-VÁLTÓ / MODUL1)

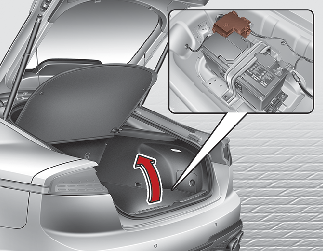

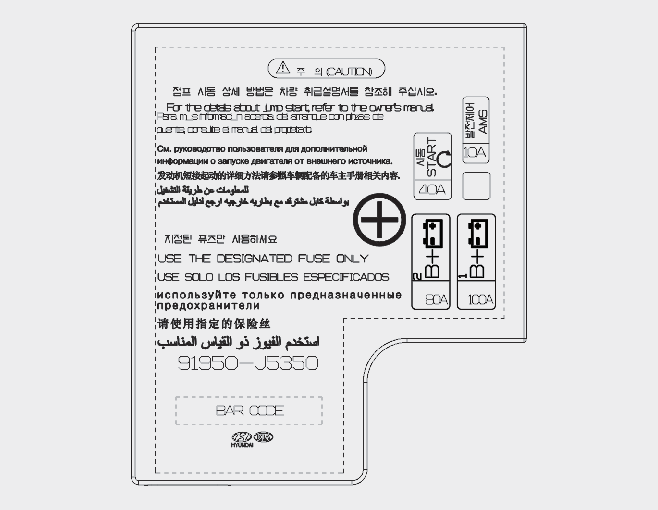

Akkumulátor doboz biztosítéktábla

Akkumulátor doboz biztosítéktábla

Biztosíték neve

Szimbólum

Biztosíték értéke

Védett áramkör

B+1

100A

Hátsó alelosztó blokk (biztosíték - ÜZEMANYAG PUMPA / HÁTSÓ FŰTÖTT/ AMP1)

B+2

80 A

Hátsó alelosztó blokk (DCU relé, biztosíték - ECS1 / HÁTSÓ S/FŰTÉS / IG1)

START (INDÍTÁS)

40 A

Motortér elágazódoboza (áram kimeneti relé), biztosíték -START / ECU2 / TCU1)

AMS

10 A

Akkumulátor-érzékelő
