Jak rozumět symbolům na štítku nabíjení (pro Evropě) (je-li součástí výbavy)

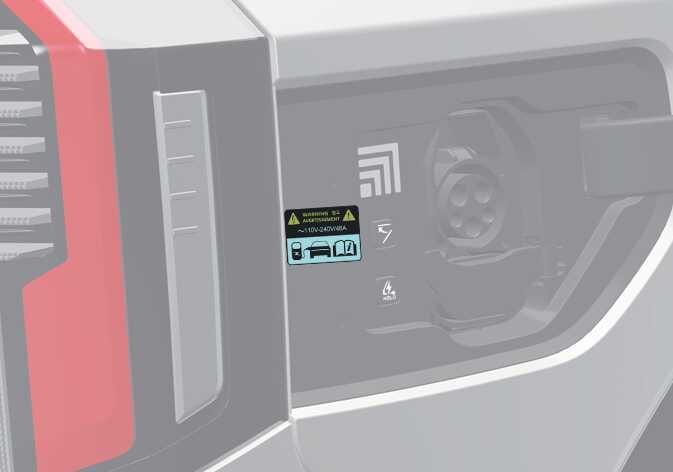

Nabíjecí ZDÍŘKA vozidla

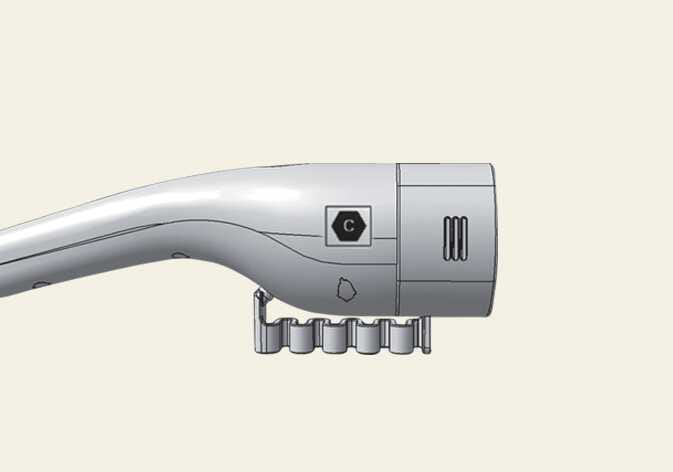

ZDÍŘKA konektoru nabíjení
OMV103011L
OMV103013L

<Umístění symbolů a příklad použití>
OMV103012R

Preventivní opatření při nabíjení střídavým proudem a udržovacím nabíjení (přenosný nabíjecí kabel*) (nabíjení AC)

  1. Po otevření dvířek nabíjecí zdířky zkontrolujte symbol nabíjení ve spodní části výstražného štítku.

  2. Zkontrolujte symbol konektoru nabíjení nabíjecího kabelu pro nabíjení AC a pro udržovací nabíjení.

  3. Po kontrole písmene abecedy na symbolu nabíjení pokračujte podle postupu nabíjení.

    Viz Tabulka symbolů nabíjení elektrickým proudem (pro Evropu).

  4. Při použití konektoru nabíjení s nesprávným symbolem hrozí riziko poruchy, vzplanutí, zranění apod.

: V závislosti na vaší oblasti nemusí být tento kabel ve vozidle dodáván.

Preventivní opatření při nabíjení stejnosměrným proudem (nabíjení DC)

  1. Po otevření dvířek nabíjecí zdířky zkontrolujte symbol nabíjení ve spodní části výstražného štítku.

  2. Zkontrolujte symbol na nabíjecím konektoru rychlonabíjecí stanice.

  3. Po kontrole písmene abecedy na symbolu nabíjení pokračujte podle postupu nabíjení.

    Viz Tabulka symbolů nabíjení elektrickým proudem (pro Evropu).

  4. Při použití konektoru nabíjení s nesprávným symbolem hrozí riziko poruchy, vzplanutí, zranění apod.

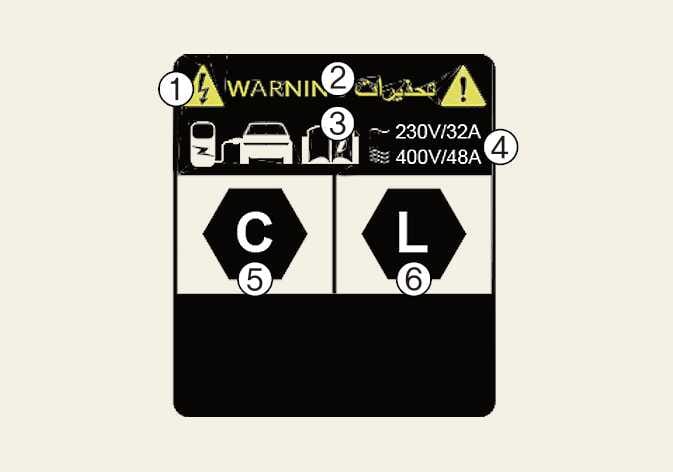

Štítek nabíjení elektrickým proudem (pro Evropu)

OMV103012R

  1. Výstraha před vysokým napětím

  2. Symbol pro dvířka nabíjecí zdířky

  3. Podrobnější informace naleznete v části Jak rozumět symbolům na štítku nabíjení (pro Evropě).

  4. Nabíjecí napětí a proud

    ( ): AC jednofázová

    ( ): AC 3 (třífázové)

5~7: Symboly pro typ nabíjení. Podrobnější informace naleznete v části Tabulka symbolů nabíjení elektrickým proudem (pro Evropu).

Tabulka symbolů nabíjení elektrickým proudem (pro Evropu)

AC a udržovací nabíjení*

: V závislosti na vaší oblasti nemusí být tento kabel ve vozidle dodáván.

Typ napájení

Standardní

Konfigurace

Typ příslušenství

Rozsah napětí

Identifikátor

AC (střídavý proud)

EN 62196-2

TYPE 2

Nabíjecí konektor a nabíjecí zdířka vozidla

≤480V RMS
DC (stejnosměrný proud)

Typ napájení

Standardní

Konfigurace

Typ příslušenství

Rozsah napětí

Identifikátor

DC

EN 62196-3

FF

Nabíjecí konektor a nabíjecí zdířka vozidla

50 V až 500 V

200V až 920V
