Popis pojistkového/reléového panelu
Pod krytem pojistkového/reléového panelu jsou na štítku uvedené názvy a hodnoty pro pojistky/relé vozidla.
Úplný popis pojistkového panelu uvedený v této příručce nemusí odpovídat provedení vozidla. Je platný v době tisku. Při kontrole pojistkového panelu vozidlo postupujte podle údajů na štítku.

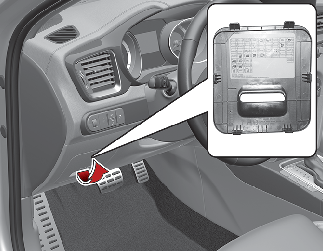

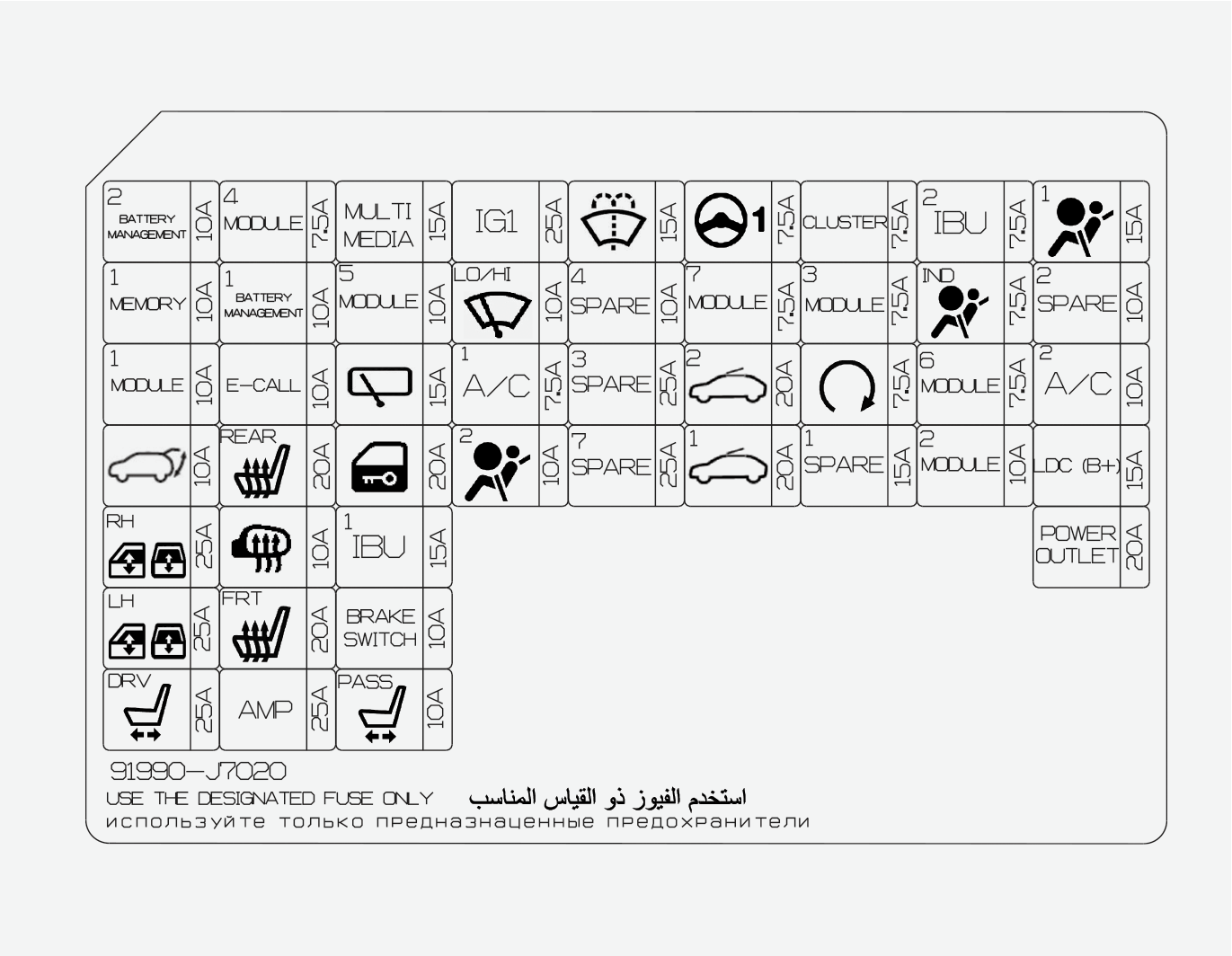

Pojistkový panel u řidiče
|
Označení pojistek |
Symbol |
Hodnota pojistky |
Chráněný okruh |
|---|---|---|---|
|
SPRÁVA AKUMULÁTORU 2 |
 |
10 A |
Systém správy baterií (BMS) |
|
PAMĚŤ 1 |
 |
10 A |
Modul IMS (integrovaný systém řízení), řídící jednotka klimatizace, modul elektrického ovládání zadních dveří |
|
MODULE 1 |
 |
10 A |
Aktivní vzduchová klapka, konektor Data link, přístrojový panel, výstražný spínač, ICM (modul integrovaného okruhu), spínací skříňka (relé sklápění/vyklápění vnějších zpětných zrcátek), čidlo automatického osvětlení & fotočidlo, spínač konzole, klika řidiče/spolujezdce systému chytrého klíče |
|
ZADNÍ DVEŘE |
 |
10 A |
Relé zadních dveří |
|
ELEKTRICKY OVLÁDANÉ OKNO VPRAVO |
 |
25 A |
Relé elektrického ovládání okna vpravo, ochranný modul elektrického ovládání oken řidiče/spolujezdce, ochranný modul elektrického ovládání oken vzadu vpravo |
|
ELEKTRICKY OVLÁDANÉ OKNO VLEVO |
 |
25 A |
Relé elektrického ovládání okna vlevo, ochranný modul elektrického ovládání oken řidiče/spolujezdce, ochranný modul elektrického ovládání oken vzadu vlevo |
|
POHON SEDADLA ŘIDIČE |
 |
25 A |
Modul IMS (Integrovaný systém řízení), Manuální spínač sedadla řidiče |
|
MODUL 4 |
 |
7,5 A |
Řídící jednotka systému předcházení čelnímu nárazu, jednotka systému udržování v jízdním pruhu, zadní radarová čidla levé/pravé, řídící jednotka parkovacího asistenta, chráněný spínač, IBU (Integrovaná řídící jednotka karoserie), spínač elektrické parkovací brzdy, řídící jednotka vstřikování, aktivní vzduchová klapka |
|
E-CALL |
 |
10 A |
MTS (systém Mozen Telematics) modul systému E-Call |
|
VYTÁPĚNÍ SEDADLA VZADU |
 |
20 A |
Řídicí jednotka vyhřívání zadních sedadel |
|
VYHŘÍVANÁ ZRCÁTKA |
 |
10 A |
Venkovní elektronicky ovládané zrcátko na straně řidiče/spolujezdce, řídicí modul klimatizace, ECM (řídicí modul motoru) / PCM (řídicí modul hnací jednotky) |
|
VYTÁPĚNÍ SEDADLA VPŘEDU |
 |
20 A |
Řídicí jednotka vyhřívání předních sedadel, řídicí jednotka klimatizace předních sedadel |
|
AMP |
 |
25 A |
Měnič z nízkého stejnosměrného proudu na vyšší stejnosměrný (AMP (Zesilovač)), AMP (Zesilovač) |
|
MULTIMEDIA |
 |
15 A |
Měnič z nízkého stejnosměrného proudu na vyšší stejnosměrný (Audio/AMP (Zesilovač)), Audio, Audio/Video & Navigační ovládací jednotka |
|
MODUL 5 |
|
10 A |
Řídící jednotka vyhřívání zadního sedadla, MTS (systém Mozen Telematics), modul E-Call, elektrochromatické zrcátko, Audio, Audio/Video & navigační ovládací panel, osvětlení voliče automatické převodovky, řídící jednotka klimatizace, měnič z nízkého stejnosměrného proudu na vyšší stejnosměrný (Audio/AMP (zesilovač)), řídící jednotka vyhřívání předního sedadla, řídicí jednotka klimatizace předních sedadel, řídící jednotka ventilace předního sedadla, modul IMS (integrovaný řídící systém), osvětlení u levé/pravé kliky |
|
ZADNÍ STĚRAČ |
 |
15 A |
Motor zadního stěrače, ICM (modul integrovaného okruhu), spínací skříňka (relé zadního stěrače) |
|
ZÁMEK DVEŘÍ |
 |
20 A |
Relé zamykání/odemykání dveří |
|
IBU 1 |
 |
15 A |
IBU (Integrovaná řídící jednotka karoserie) |
|
BRZDOVÝ SPÍNAČ |
 |
10 A |
IBU (Integrovaná řídící jednotka karoserie), spínač brzdového světle |
|
POHON SEDADLA SPOLUJEZDCE |
 |
10 A |
Řídicí jednotka vyhřívání předních sedadel, řídicí jednotka klimatizace předních sedadel |
|
IG1 |
 |
25 A |
Svorkovnice v motorovém prostoru (Pojistky - ECU5, SENSOR4, ABS3, TCU2) |
|
STĚRAČ |
 |
10 A |
Svorkovnice v motorovém prostoru (relé předních stěračů (pomalé)), motor předních stěračů, IBU (integrovaná řídící jednotka karoserie), ECM (řídící jednotka motoru)/PCM (řídící jednotka pohonu) |
|
KLIMATIZACE 1 |
 |
7,5 A |
Svorkovnice v motorovém prostoru (relé ventilátoru chlazení 3, relé topného tělesa PTC 2, relé ventilátoru, relé topného tělesa PTC 1, relé topného tělesa PTC 3), řídící jednotka klimatizace |
|
AIRBAG 2 |
 |
10 A |
Řídicí jednotka SRS (doplňkový zabezpečovací systém) |
|
OSTŘIKOVAČ |
 |
15 A |
Sdružený ovladač |
|
MDPS |
 |
7,5 A |
Jednotka MDPS (motor posilovače řízení) |
|
MODUL 7 |
 |
7,5 A |
Řídící jednotka vyhřívání zadního sedadla, řídící jednotka vyhřívání předního sedadla, řídící jednotka ventilace předního sedadla, prstencový ohřívač, svorkovnice v motoru (relé DÁLKOVÝCH SVĚTEL, DCU (relé řídící jednotky vstřikování)), motor chladícího ventilátoru |
|
STŘEŠNÍ OKNO 2 |
 |
20 A |
Motor panoramatického střešního okna |
|
STŘEŠNÍ OKNO 1 |
 |
20 A |
Motor panoramatického střešního okna |
|
PŘÍSTROJOVÁ DESKA |
PŘÍSTROJOVÁ DESKA |
7,5 A |
Přístrojová deska |
|
MODUL 3 |
 |
7,5 A |
Spínač režimu sport, spínač brzdových světel |
|
START (Nastartování) |
 |
7,5 A |
ICM (modul integrovaného okruhu), spínací skříňka (relé alarmu zabezpečovacího systému), spínač rozsahu převodovky, svorkovnice v motorovém prostoru (relé PDM 3 (IG1)), IBU (Integrovaná řídící jednotka karoserie), ECM (řídící jednotka motoru), PCM (řídící jednotka pohonu) |
|
IBU 2 |
 |
7,5 A |
IBU (Integrovaná řídící jednotka karoserie) |
|
KONTROLKA AIRBAGU |
 |
7,5 A |
Přístrojový panel, spínač výstražných světel |
|
MODUL 6 |
 |
7,5 A |
IBU (Integrovaná řídící jednotka karoserie) |
|
MODUL 2 |
 |
10 A |
Audio, Audio/Video & navigační ovládací panel, měnič nízkého stejnosměrného napětí na vyšší stejnosměrné (Audio/AMP (zesilovač)), IBU (integrovaná řídící jednotka karoserie), MTS (systém Mozen Telematics), modul E-Call, bezdrátová nabíječka, svorkovnice v motorovém prostoru (relé napájení ZÁSUVKY), AMP (zesilovač), spínač venkovního zpětného zrcátka |
|
AIRBAG 1 |
 |
15 A |
Řídicí jednotka SRS (doplňkový zabezpečovací systém) |
|
KLIMATIZACE 2 |
 |
10 A |
Svorkovnice v motorovém prostoru (relé VENTILÁTORU), řídící jednotka klimatizace, odpor ventilátoru, motor ventilátoru, ECM (řídící jednotka motoru)/PCM (řídící jednotka pohonu) |
|
LDC (B+) |
 |
15 A |
Audio, Audio/Video & navigační ovládací panel, přístrojový panel, řídící jednotka klimatizace, měnič nízkého stejnosměrného proudu na vyšší stejnosměrný (Audio/AMP (zesilovač)) |
|
ELEKTRICKÁ ZÁSUVKA |
 |
20 A |
Přední zásuvka, zásuvka na levé straně |

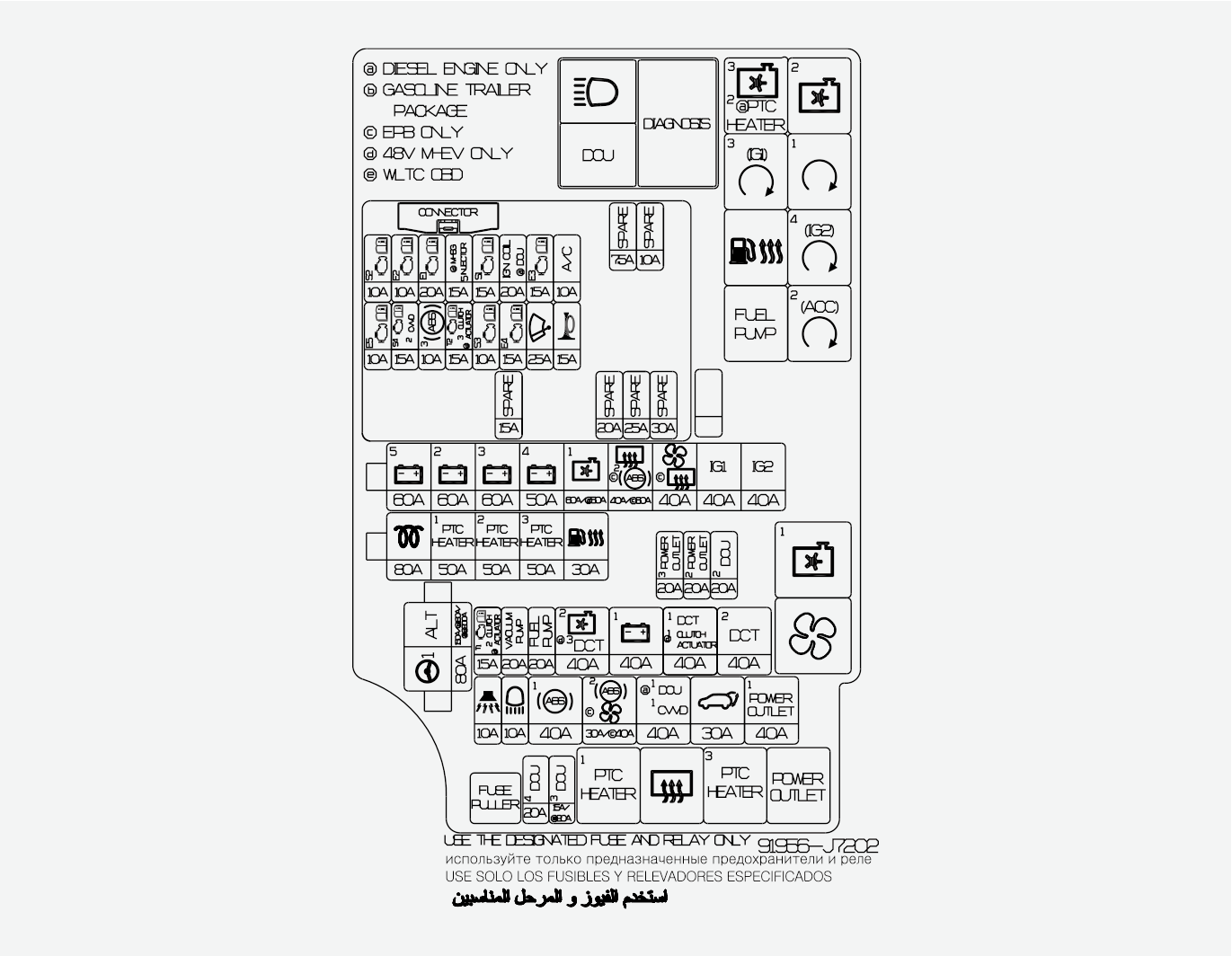

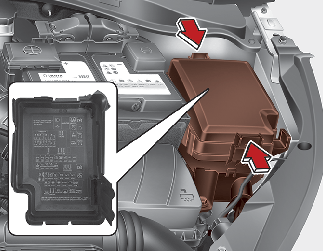

Pojistkový panel v motorovém prostoru

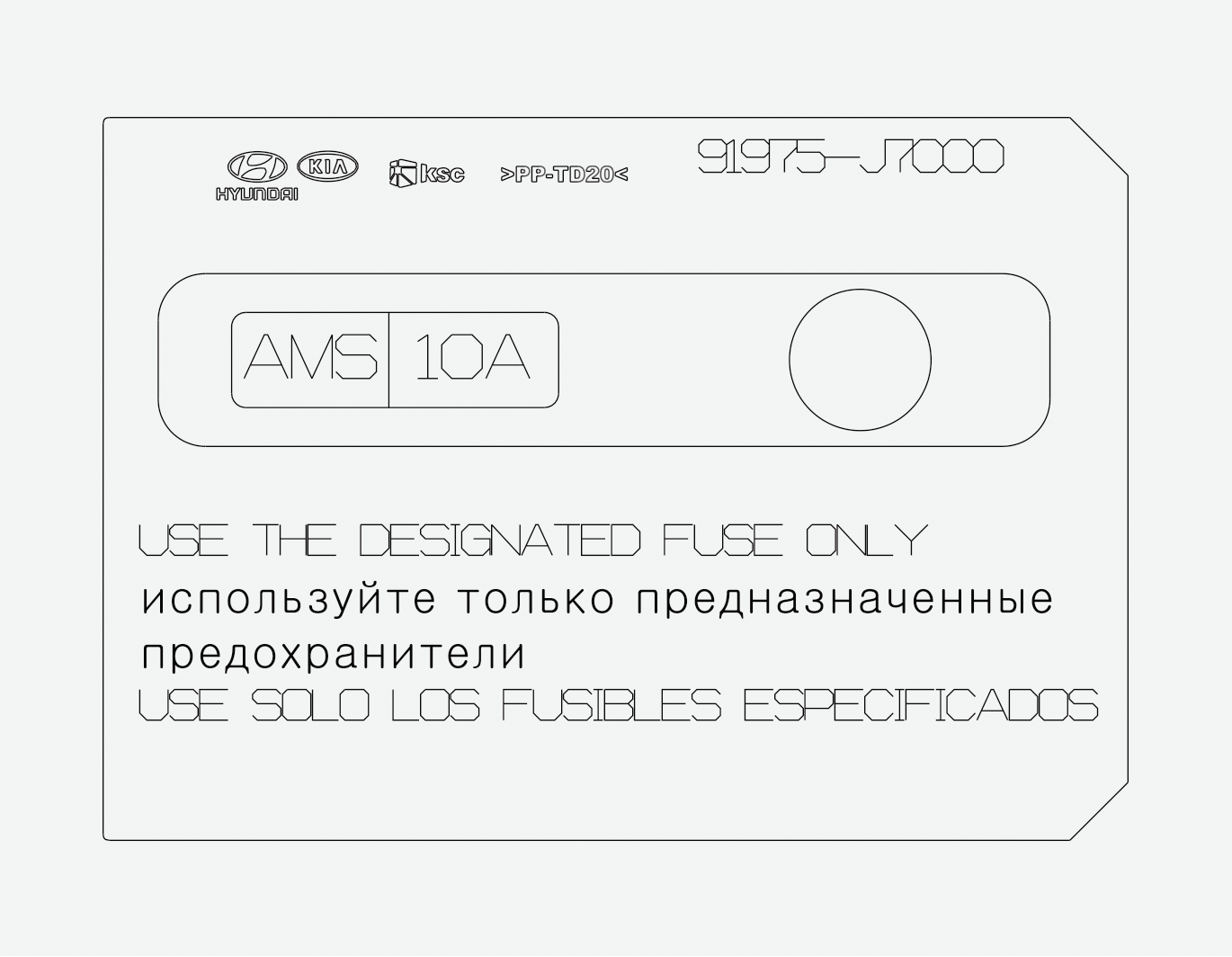

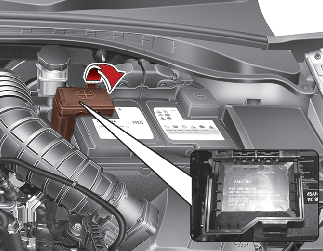

Pojistkový panel v motorovém prostoru (Kryt pólu akumulátoru)
|
Označení pojistek |
Symbol |
Hodnota pojistky |
Chráněný okruh |
|---|---|---|---|
|
ALTERNÁTOR |
ALT |
150/180/200 A |
Pojistky: ALARM ZABEZPEČOVACÍHO SYSTÉMU, DÁLKOVÁ SVĚTLA, ABS1, ABS2, DCU1, MODUL POHONU ZADNÍCH DVEŘÍ, ZÁSUVKA 1, Alternátor |
|
MDPS |
|
80 A |
Jednotka MDPS (motor posilovače řízení) |
|
AKUMULÁTOR 5 |
 |
60 A |
Pojistky: VENTILÁTOR CHLAZENÍ 1, TOPENÍ VZADU, TOPNÉ TĚLESO PTC 2, TOPNÉ TĚLESO PTC 3, PŘEDEHŘEV PALIVA, řídící relé motoru |
|
AKUMULÁTOR 2 |
 |
60 A |
Svorkovnice přístrojového panelu |
|
AKUMULÁTOR 3 |
 |
60 A |
Svorkovnice přístrojového panelu |
|
AKUMULÁTOR 4 |
 |
50 A |
Svorkovnice přístrojového panelu (pojistky: ZADNÍ DVEŘE, POHON OKNA VPRAVO, POHON OKNA VLEVO, POHON SEDADLA ŘIDIČE, VYHŘÍVÁNÍ PŘEDNÍHO SEDADLA, ZESILOVAČ, POHON SEDADLA SPOLUJEZDCE, STŘEŠNÍ OKNO 2, STŘEŠNÍ OKNO 1) |
|
CHLADÍCÍ VENTILÁTOR 1 |
|
60/50 A |
Relé CHLADÍCÍHO VENTILÁTORU 2, relé CHLADÍCÍHO VENTILÁTORU 1 |
|
TOPENÍ VZADU |
 |
40 A |
Relé TOPENÍ VZADU |
|
ABS 2 |
|
30 A |
Moduly ABS (antiblokovací brzdový systém)/ESC (systém elektronické stabilizace) |
|
BLOWER |
 |
40 A |
Relé VENTILÁTORU |
|
TOPENÍ VZADU |
|
40 A |
Relé TOPENÍ VZADU |
|
IG1 |
 |
40 A |
Spínač zapalování, relé PDM 3 (IG1), relé PDM 2 (ACC) |
|
IG2 |
 |
40 A |
Spínač zapalování, relé START, relé PDM 4 (IG2) |
|
PODSVÍCENÍ |
 |
80 A |
Jednotka podsvětlení |
|
TOPNÉ TĚLESO 1 |
 |
50 A |
Relé topného tělesa PTC 1 |
|
TOPNÉ TĚLESO 2 |
 |
50 A |
Relé topného tělesa PTC 2 |
|
TOPNÉ TĚLESO 3 |
 |
50 A |
Relé topného tělesa PTC 3 |
|
PŘEDEHŘEV PALIVA |
 |
30 A |
Relé PŘEDEHŘEVU PALIVA |
|
ELEKTRICKÁ ZÁSUVKA 3 |
 |
20 A |
Zadní elektrická zásuvka |
|
ELEKTRICKÁ ZÁSUVKA 2 |
 |
20 A |
Přední zásuvka, zásuvka na pravé straně |
|
DCU 2 |
 |
20 A |
Řídící jednotka vstřikování |
|
TCU 1 |
 |
15 A |
TCM (modul řízení převodovky) |
|
MECHANISMUS VYPÍNÁNÍ SPOJKY 2 |
 |
15 A |
Modul elektrické spojky |
|
PODTLAKOVÉ ČERPADLO |
 |
20 A |
Podtlakové čerpadlo |
|
PALIVOVÉ ČERPADLO |
 |
20 A |
Relé PALIVOVÉHO ČERPADLA |
|
CHLADÍCÍ VENTILÁTOR 2 |
|
40 A |
Relé CHLADÍCÍHO VENTILÁTORU 3, relé CHLADÍCÍHO VENTILÁTORU 2 |
|
DCT 3 |
 |
40 A |
Inteligentní ovladač řazení |
|
AKUMULÁTOR 1 |
 |
40 A |
Svorkovnice přístrojového panelu (RELÉ ZÁTĚŽOVÉHO ZÁMKU, pojistky: MODUL 1, VYHŘÍVÁNÍ ZADNÍHO SEDADLA, ZÁMEK DVEŘÍ, IBU1, BRZDOVÝ SPÍNAČ, AIRBAG 2) |
|
DCT 1 |
 |
40 A |
TCM (modul řízení převodovky) |
|
MECHANISMUS VYPÍNÁNÍ SPOJKY 1 |
 |
40 A |
Modul elektrické spojky |
|
DCT 2 |
 |
40 A |
TCM (modul řízení převodovky) |
|
ALARM ZABEZPEČOVACÍHO SYSTÉMU |
 |
10 A |
Relé alarmu zabezpečovacího systému |
|
ČELNÍ DÁLKOVÉ SVĚTLO |
 |
10 A |
Relé DÁLKOVÉHO SVĚTLA ČELNÍCH SVĚTLOMETŮ |
|
ABS 1 |
 |
40 A |
Řídící jednotka ESC (Elektronický stabilizační systém) |
|
ABS 2 |
 |
30 A |
Řídicí jednotka ESC (Elektronický stabilizační systém), EPB (Elektronická parkovací brzda) |
|
BLOWER |
|
40 A |
Relé VENTILÁTORU |
|
DCU 1 |
 |
40 A |
Relé DCU (řídící jednotka vstřikování) |
|
CVVD 1 |
 |
40 A |
Aktivátor CVVD (systém proměnného časování ventilů) |
|
MODUL ELEKTRICKÉHO OVLÁDÁNÍ ZADNÍCH DVEŘÍ |
 |
30 A |
Modul elektrického ovládání zadních dveří |
|
NAPÁJECÍ ZDÍŘKA 1 |
|
40 A |
Relé ELEKTRICKÉ ZÁSUVKY |
|
DCU 4 |
 |
20 A |
Řídící jednotka vstřikování |
|
DCU 3 |
 |
15 A/20 A |
Řídící jednotka vstřikování |
|
ČIDLO 2 |
 |
10 A |
[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV] Relé kompresoru klimatizace, elektromagnetický přepouštěcí ventil, elektromagnetický ventil řízení RCV, relé VENTILÁTORU CHLAZENÍ 1, řídicí olejový ventil (sání/výfuk) [Smartstream G1.5 T-GDi / Smartstream G1.5 T-GDi MHEV] Relé kompresoru klimatizace, elektromagnetický přepouštěcí ventil, elektromagnetický ventil řízení RCV, relé VENTILÁTORU CHLAZENÍ 1, řídicí olejový ventil (sání/výfuk) [(Zážehový motor) 1.6 MPI] Elektromagnetický přepouštěcí ventil, elektromagnetický ventil variabilního sání, relé VENTILÁTORU CHLAZENÍ 3, relé VENTILÁTORU CHLAZENÍ 2, řídicí olejový ventil (sání/výfuk) [(Zážehový motor) 1.6 T-GDi] Řídicí olejový ventil č. 1/2, CCV, relé ventilátoru chlazení 2, PCSV, RCV |
|
ECU 2 |
 |
10 A |
[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV] ECM (řídicí jednotka motoru) [Smartstream G1.5 T-GDi / Smartstream G1.5 T-GDi MHEV] ECM (řídicí jednotka motoru) [(Zážehový motor) 1.6 MPI] ECM (řídicí jednotka motoru)/PCM (řídicí modul pohonné jednotky) [(Zážehový motor) 1.6 T-GDi] ECM (řídicí jednotka motoru) |
|
ECU 1 |
 |
20 A |
[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV] ECM (řídicí jednotka motoru) [Smartstream G1.5 T-GDi / Smartstream G1.5 T-GDi MHEV] ECM (řídicí jednotka motoru) [(Zážehový motor) 1.6 MPI] ECM (řídicí jednotka motoru)/PCM (řídicí modul pohonné jednotky) [(Zážehový motor) 1.6 T-GDi] ECM (řídicí jednotka motoru) |
|
VSTŘIKOVAČ |
 |
15 A |
[(Zážehový motor) 1.6 MPI] Vstřikovač č. 1~4 |
|
Startér a generátor vozidla typu mild hybrid |
 |
15 A |
MHSG (STARTÉR A GENERÁTOR VOZIDLA TYPU MILD HYBRID) |
|
ČIDLO 1 |
 |
15 A |
[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV] Kyslíkové čidlo (horní), kyslíkové čidlo (dolní) [Smartstream G1.5 T-GDi / Smartstream G1.5 T-GDi MHEV] Kyslíkové čidlo (horní), kyslíkové čidlo (dolní) [(Zážehový motor) 1.6 MPI] Kyslíkové čidlo (horní), kyslíkové čidlo (dolní) [(Zážehový motor) 1.6 T-GDi] ECM (řídicí jednotka motoru), kyslíkové čidlo (horní/dolní) |
|
CÍVKA ZAPALOVÁNÍ |
 |
20 A |
[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV]] Cívka zapalování č. 1~3 [Smartstream G1.5 T-GDi / Smartstream G1.5 T-GDi MHEV] Cívka zapalování č. 1~4 [(Zážehový motor) 1.6 MPI] Cívka zapalování č. 1~4, kondenzátor [(Zážehový motor) 1.6 T-GDI] Cívka zapalování č. 1~4, kondenzátor |
|
ECU 3 |
 |
15 A |
[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV] ECM (řídicí jednotka motoru) [Smartstream G1.5 T-GDi / Smartstream G1.5 T-GDi MHEV] ECM (řídicí jednotka motoru) [(Zážehový motor) 1.6 MPI] ECM (řídicí jednotka motoru)/PCM (řídicí modul pohonné jednotky) [(Zážehový motor) 1.6 T-GDi] ECM (řídicí jednotka motoru) |
|
KLIMATIZACE |
 |
10 A |
[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV] Kompresor klimatizace [Smartstream G1.5 T-GDi / Smartstream G1.5 T-GDi MHEV] Kompresor klimatizace [(Zážehový motor) 1.6 T-GDi] Kompresor klimatizace |
|
ECU 5 |
 |
10 A |
[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV]] ECM (řídicí jednotka motoru) [Smartstream G1.5 T-GDi / Smartstream G1.5 T-GDi MHEV] ECM (řídicí jednotka motoru) [(Zážehový motor) 1.6 MPI] ECM (řídicí jednotka motoru)/PCM (řídicí modul pohonné jednotky) [(Zážehový motor) 1.6 T-GDi] ECM (řídicí jednotka motoru) |
|
ČIDLO 4 |
 |
15 A |
[Smartstream G1.5 T-GDi / Smartstream G1.5 T-GDi MHEV] Podtlakové čerpadlo |
|
CVVD 2 |
 |
15 A |
Aktivátor CVVD (systém proměnného časování ventilů) |
|
ABS 3 |
 |
10 A |
[VŠECHNY] Řídící jednotka ESC (elektronický stabilizační systém), hlavní spojkový válec |
|
TCU 2 |
 |
15 A |
[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV] SPÍNAČ ZPOMALENÍ, TCM (modul řízení převodovky) [Smartstream G1.5 T-GDi / Smartstream G1.5 T-GDi MHEV] SPÍNAČ ZPOMALENÍ, TCM (modul řízení převodovky) [(Zážehový motor) 1.6 T-GDi] SPÍNAČ ZPOMALENÍ, TCM (modul řízení převodovky) [(Zážehový motor) 1.6 MPI] SPÍNAČ ZPOMALENÍ |
|
MECHANISMUS VYPÍNÁNÍ SPOJKY 3 |
 |
15 A |
Modul elektrické spojky |
|
ČIDLO 3 |
 |
10 A |
[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV] Relé PALIVOVÉHO ČERPADLA [Smartstream G1.5 T-GDi / Smartstream G1.5 T-GDi MHEV] Relé PALIVOVÉHO ČERPADLA [(Zážehový motor) 1.6 MPI] Relé PALIVOVÉHO ČERPADLA [(Zážehový motor) 1.6 T-GDi] Relé PALIVOVÉHO ČERPADLA |
|
ECU 4 |
 |
15 A |
[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV] ECM (řídicí jednotka motoru) [Smartstream G1.5 T-GDi / Smartstream G1.5 T-GDi MHEV] ECM (řídicí jednotka motoru) [(Zážehový motor) 1.6 MPI] ECM (řídicí jednotka motoru)/PCM (řídicí modul pohonné jednotky) [(Zážehový motor) 1.6 T-GDi] ECM (řídicí jednotka motoru) |
|
STĚRAČ |
 |
25 A |
[VŠECHNY] Relé stěračů |
|
KLAKSON |
 |
15 A |
[VŠECHNY] Relé klaksonu |
|
Název relé |
Symbol |
Typ |
|---|---|---|
|
Relé VENTILÁTORU CHLAZENÍ 3 |
|
MICRO |
|
Relé topného tělesa PTC 2 |
|
MICRO |
|
Relé VENTILÁTORU CHLAZENÍ 2 |
|
MICRO |
|
Relé PDM 3 (IG1) |
 |
MICRO |
|
STARTOVACÍ relé |
 |
MICRO |
|
Relé PŘEDEHŘEVU PALIVA |
 |
MICRO |
|
Relé PDM 4 (IG2) |
 |
MICRO |
|
Relé PALIVOVÉHO ČERPADLA |
 |
MICRO |
|
Relé PDM 2 (ACC) |
 |
MICRO |
|
Relé VENTILÁTORU CHLAZENÍ 1 |
|
MINI |
|
Relé VENTILÁTORU |
 |
MINI |
|
Relé topného tělesa PTC 1 |
 |
MICRO |
|
Relé TOPENÍ VZADU |
 |
MICRO |
|
Relé topného tělesa PTC 3 |
 |
MICRO |
|
Relé ELEKTRICKÉ ZÁSUVKY |
 |
MICRO |
|
Relé DÁLKOVÉHO SVĚTLA ČELNÍCH SVĚTLOMETŮ |
 |
MICRO |
|
Relé DCU |
 |
MICRO |
