Opis omarice z varovalkami/releji
Na notranji strani pokrova omarice z varovalkami/releji je nalepka z navedbo imen in zmogljivosti varovalk/relejev.
Določeni opisi omarice z varovalkami v tem priročniku morda ne ustrezajo vašemu vozilu. Opisi veljajo na dan izdaje priročnika. Ko pregledujete omarico z varovalkami v vozilu, si oglejte nalepko z oznakami varovalk.

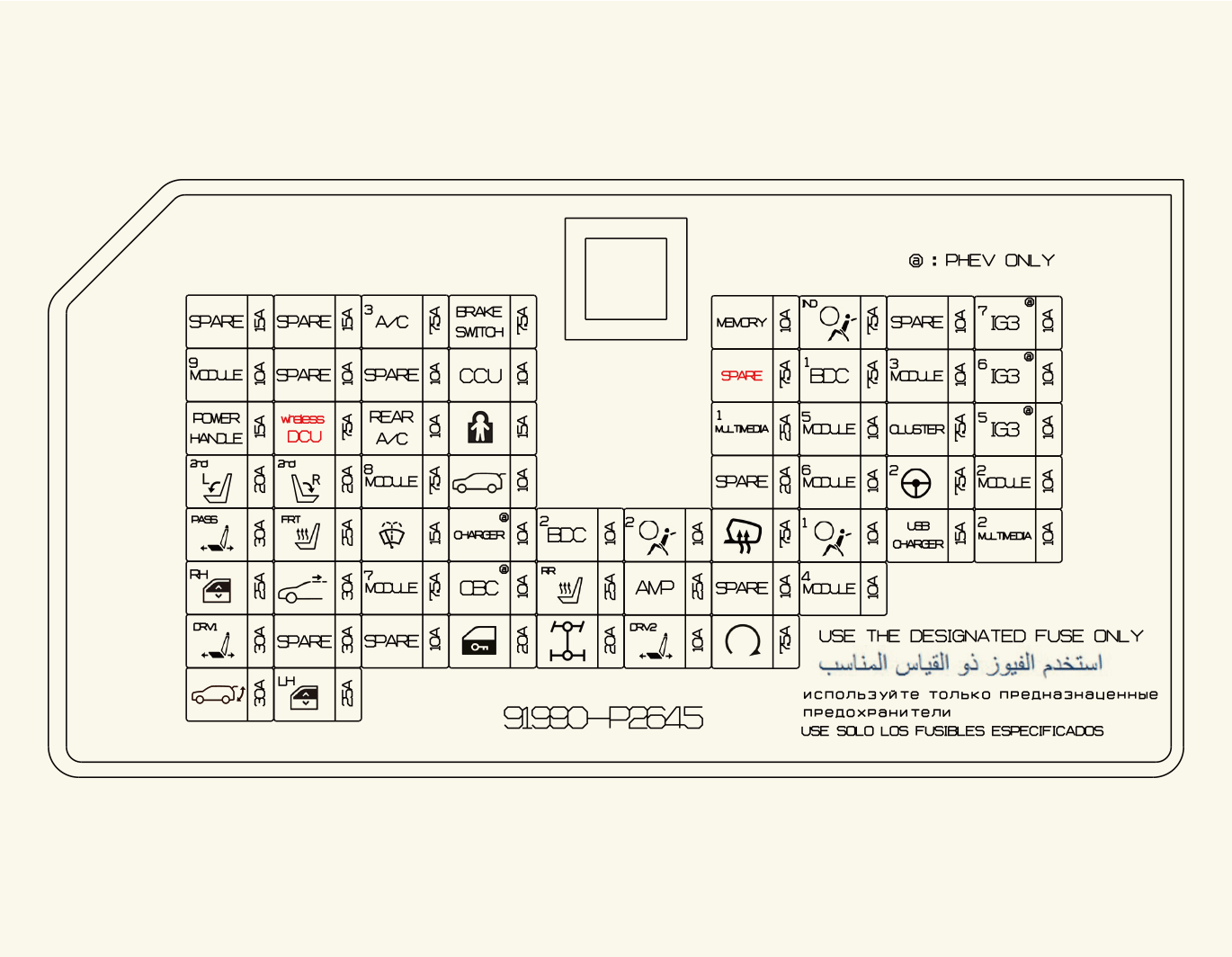

Plošča z varovalkami na voznikovi strani
|
Ime varovalke |
Simbol |
Moč varovalke |
Zaščiteno vezje |
|---|---|---|---|
|
A/C3 |
 |
7,5 A |
MTC/DATC, ERJB(PTC HEATER2 RELAY) |
|
BRAKE SWITCH |
 |
7,5 A |
BDC (krmilnik domene karoserije), stikalo zavorne luči |
|
MEMORY |
 |
10A |
Skupina instrumentov, ISG LDC 450W, enota ambientne luči, ambientna luč LH/RH, BDC, enota vgrajene kamere, HUD, MTC/DATC, ADAS PRK ECU, stikalo klimatske naprave zadaj |
|
A/BAG IND |
 |
7,5 A |
Nadglavna konzola |
|
MODULE9 |
 |
10A |
OBD, ključni elektromagnet, stikalo varnostnih utripalk, večnamensko stikalo, senzor za dež, senzor sirene UIP, glavno stikalo električnih oken, zunanje stikalo na voznikovi kljuki, zunanje stikalo na sovoznikov kljuki, enota električnega prtljažnika, enota 1. električnega sedeža, telematična enota (za Rusijo) |
|
CCU |
 |
10A |
CCU (centralna komunikacijska enota) |
|
BDC1 |
 |
7,5 A |
BDC (krmilnik domene karoserije) |
|
MODULE3 |
 |
7,5 A |
CCU (centralna komunikacijska enota), DCU (enota za povezljivost podatkov), stikalo zavorne luči |
|
POWER HANDLE |
 |
15A |
Enota Tilt-Tele |
|
wireless DCU |
 |
7,5 A |
DCU (enota za povezljivost podatkov) |
|
RR A/CON |
 |
10A |
Stikalo klimatske naprave zadaj, motor ventilatorja klimatske naprave zadaj |
|
CHILD LOCK |
 |
15 A |
Ključavnica za otroke na zadnjih vratih LH/RH |
|
MULTI MEDIA1 |
 |
25A |
ISG LDC 200W, CCNC (navigacijska kabina povezanega avtomobila) |
|
MODULE5 |
 |
10A |
Brezžični polnilec, OBD, MTC/DATC, ECM/DCM ogledalo, enota vgrajene kamere, CCNC (navigacijska kabina povezanega avtomobila), ISG LDC 200W/450W, električna enota 1. sedeža, ojačevalnik, HLLD (naprava za nastavitev višine žarometov |
|
CLUSTER |
 |
7,5 A |
Skupina instrumentov, HUD (projekcijski zaslon) |
|
2nd ROW SEAT FOLDING LH |
 |
20A |
Aktuator zlaganja sedežev v 2. vrsti LH |
|
2nd ROW SEAT FOLDING RH |
 |
20A |
Aktuator zlaganja sedežev v 2. vrsti RH |
|
MODULE8 |
 |
7,5 A |
P_LBM (parkiranje-modul litijeve baterije) |
|
T/GATE OPEN |
 |
15A |
Zapah prtljažnih vrat |
|
MODULE6 |
 |
7,5 A |
Večnamensko stikalo, glavno stikalo električnih oken |
|
MDPS2 |
 |
7,5 A |
Enota MDPS (motorno servo krmiljenje) * MDPS (Motor Driven Power Steering – motorno gnani servo volan) je enako kot EPS (Electric Power Steering – električni servo volan). |
|
MODULE2 |
 |
10A |
CCNC (navigacijska kabina povezanega avtomobila) tipkovnica, BDC (krmilnik domene karoserije), CCU (centralna komunikacijska enota), polnilec USB, enota vgrajene kamere, CCNC (navigacijska kabina povezanega avtomobila), MTC, DCU (enota za povezljivost podatkov), nadglavna konzola, ojačevalnik, parkirna enota ADAS |
|
P/SEAT PASS |
 |
30A |
Motor sopotnikovega električnega sedeža |
|
S/HEATER FRT |
 |
25A |
Ogrevanje/prezračevanje 1. sedeža LH/RH |
|
WASHER |
 |
15A |
Večfunkcijsko stikalo |
|
BDC2 |
 |
10A |
BDC (krmilnik domene karoserije), zunanje stikalo na voznikovi kljuki, zunanje stikalo na sovoznikovi kljuki, ročica ATM, enota/senzor Digitalkey 2.0 |
|
A/BAG2 |
 |
10A |
Krmilna enota zračnih blazin |
|
HEATED MIRROR |
 |
7,5 A |
Ogrevano zunanje ogledalo LH/RH |
|
A/BAG1 |
 |
10A |
Krmilna enota zračnih blazin |
|
USB CHARGER |
 |
15A |
USB polnilnik v prtljažniku LH/RH, polnilnik USB na 1. sedežu LH/RH |
|
MULTI MEDAI2 |
 |
10A |
Skupina instrumentov, HUD (projekcijski zaslon), MTC, brezžični polnilnik, parkirna enota ADAS, zadnji kotni radar LH/RH |
|
P/WINDOW RH |
 |
25A |
Motor električnega okna RH |
|
SUNROOF |
 |
40 A |
Motor panoramskega strešnega okna |
|
S/HEATER RR |
 |
15A |
Grelec 2. sedeža LH/RH |
|
AMP |
 |
25A |
Ojačevalnik, ISG LDC 450W |
|
MODULE4 |
 |
10A |
Kamera za pogled od spredaj, enota Tilt-Tele, stikalo C/PAD, pogonska enota ADAS, zadnji kotni radar LH/RH, 4WD ECU, DCU (krmilna enota odmerjanja), stikalo na konzoli, parkirna enota ADAS, sprednji radar, sprednji kotni radar LH/RH |
|
P/SEAT DRV1 |
 |
30A |
Motor voznikovega električnega sedeža |
|
DR LOCK |
 |
20A |
Zaklepanje/odklepanje vseh vrat |
|
4WD |
 |
20A |
4WD ECU |
|
P/SEAT DRV2 |
 |
30A |
Motor voznikovega električnega sedeža |
|
START |
 |
10A |
Stikalo za vžig |
|
POWER TAILGATE |
|
15A |
Enota vrata prtljažnika z električnim upravljanjem |
|
P/WINDOW LH |
 |
25A |
Motor električnega okna LH |
Plošča z varovalkami prostora za motor
|
Ime varovalke |
Simbol |
moč varovalke |
Zaščiteno vezje |
|---|---|---|---|
|
COOLING FAN |
 |
80 A |
Motor hladilnega ventilatorja |
|
GCU |
 |
60 A |
[D2.2] GCU (krmilna enota vžigalne svečke) |
|
B+2 |
 |
50 A |
PDC (krmilnik domene napajanja) |
|
W/S Heated Glass LH |
 |
50 A |
Rele ogrevanega vetrobranskega stekla LH |
|
DCU1 |
 |
50 A |
Priključni blok motornega prostora (rele DCU) |
|
BLOWER |
 |
50 A |
Rele ventilatorja |
|
ABS1 |
 |
40 A |
ABS/ESC |
|
ABS4 |
 |
40 A |
ABS/ESC |
|
TRAILER1 |
 |
50 A |
Modul za prikolico |
|
MDPS |
 |
100 A |
Enota MDPS (motorno servo krmiljenje) * MDPS (Motor Driven Power Steering – motorno gnani servo volan) je enako kot EPS (Electric Power Steering – električni servo volan). |
|
AUX BATT |
 |
60 A |
Stikalo klimatske naprave zadaj, motor ventilatorja klimatske naprave zadaj |
|
B+3 |
 |
60 A |
PDC (krmilnik domene napajanja) |
|
B+6 |
 |
60 A |
Blok PCB |
|
W/S Heated Glass RH |
 |
50 A |
Rele ogrevanega vetrobranskega stekla RH |
|
REAR HEATED |
 |
40 A |
Rele ogrevanega zadnjega stekla |
|
FUEL HEATER |
 |
40 A |
[D2.2] Rele grelca filtra za gorivo |
|
E-SHIFTER1 |
 |
30 A |
SCU (krmilna enota prestavljanja po žici) |
|
B+1 |
 |
50 A |
PDC (krmilnik domene napajanja) |
|
PTC HEATER2 |
 |
60 A |
[D2.2] PTC rele grelca2 |
|
ABS2 |
 |
60 A |
ABS/ESC |
|
B+4 |
 |
50 A |
PDC (krmilnik domene napajanja) |
|
FUEL PUMP |
 |
20 A |
Rele črpalke za gorivo |
|
HEAD LAMP RH |
 |
20 A |
ŽAROMET RH |
|
HEAD LAMP LH |
 |
20 A |
ŽAROMET LH |
|
MODULE1 |
 |
10A |
UIP sirena (ultrazvočna zaščita pred vdorom) |
|
PTC HEATER1 |
 |
60A |
[D2.2] PTC grelec rele1 |
|
TCU3 |
 |
60 A |
[D2.2] DCT TCU |
|
EOP |
 |
60 A |
[D2.2] EOP (električna črpalka za olje) |
|
B+5 |
 |
50 A |
PDC (krmilnik domene napajanja) |
|
TRAILER2 |
 |
20 A |
Modul za prikolico |
|
TRAILER3 |
 |
20 A |
Modul za prikolico |
|
TCU1 |
 |
15 A |
[G2.5] TCU |
|
AMS |
 |
10 A |
Senzor akumulatorja |
|
E-SHIFTER2 |
 |
10 A |
SCU (krmilna enota prestavljanj po žici), stikalo na konzoli |
|
DCU2 |
 |
20 A |
[D2.2] DCU (krmilna enota odmerjanja) |
|
DCU3 |
 |
20 A |
[D2.2] DCU (krmilna enota odmerjanja) |
|
DCU4 |
 |
20 A |
[D2.2] DCU (krmilna enota odmerjanja) |
|
A/CON1 |
 |
10 A |
MTC/DATC |
|
Ime varovalke |
Simbol |
moč varovalke |
Zaščiteno vezje |
|---|---|---|---|
|
IG1 |
 |
40 A |
PCB blok (IG1 rele, ACC rele) |
|
IG2 |
 |
40 A |
PCB blok (IG2 rele), rele za zagon |
|
FRT WIPER2 |
 |
7,5 A |
BDC (krmilnik domene karoserije), ECU (krmilna enota motorja) |
|
SENSOR6 |
 |
20 A |
[Smartstream D2.2] Sprednji/zadnji senzor dušikovih oksidov, senzor delcev [Smartstream G3.5] senzor za kisik (gor2,dol2) |
|
SENSOR1 |
 |
20 A |
[Smartstream D2.2] sprednji senzor NOX, srednji senzor NOX [Smartstream G2.5] Vžigalna tuljava št. 1/št. 2/št. 3/št. 4 [Smartstream G3.5] Vžigalna tuljava št. 1/št. 2/št. 3/št. 4/št. 5/št. 6 |
|
ECU2 |
 |
10 A |
ECU (krmilna enota motorja) |
|
SENSOR5 |
 |
10 A |
Rele črpalke za gorivo [Smartstream D2.2] rele črpalke za gorivo, rele ogrevanja filtra za gorivo, krmilni ventil tlaka na vodilih |
|
SENSOR8 |
 |
10 A |
[Smartstream D2.2] GCU (krmilna enota vžigalne svečke), grelec filtra za gorivo |
|
SENSOR9 |
 |
20 A |
[Smartstream D2.2] Vstopni ventil visokotlačne črpalke [Smartstream G3.5] ECU (krmilna enota motorja) [Smartstream G2.5] ECU (krmilna enota motorja) |
|
SENSOR3 |
 |
20 A |
ECU (krmilna enota motorja) |
|
SENSOR2 |
 |
15 A |
[Smartstream D2.2] Senzor za kisik (#1/#2) [Smartstream G2.5] Senzor za kisik (Gor 1/Dol 1) [Smartstream G3.5] Senzor za kisik (navzgor/navzdol) |
|
FRT WIPER1 |
 |
30 A |
PCB blok (rele sprednjega brisalca visoko, nizko) |
|
RR WIPER |
 |
15 A |
PCB blok (rele zadnjega brisalca) |
|
HORN |
 |
15 A |
PCB blok (rele hupe) |
|
A/CON2 |
 |
10 A |
PCB blok (rele kompresorja klimatske naprave) |
|
B/ALARM HORN |
 |
15 A |
PCB blok (rele protivlomne hupe) |
|
E-SHIFTER3 |
 |
7,5 A |
SCU (krmilna enota prestavljanj po žici), stikalo na konzoli |
|
TCU2 |
 |
10 A |
[Smartstream D2.2] DCT TCM (krmilni modul menjalnika), ročica ATM |
|
SENSOR4 |
 |
10 A |
Hladilni ventilator [Smartstream D2.2] elektromagnet curka za hlajenje olja, električna vodna črpalka, stikalo zavorne luči, senzor nivoja olja [Smartstream G2.5] elektromagnet variabilnega dovoda, neprekinjeno krmiljenje odmične gredi, električni termostat, ventil elektromagneta krmiljenja čiščenja [Smartstream G3.5] elektromagnet variabilnega dovoda, neprekinjeno krmiljenje odmične gredi, variabilna črpalka za olje, ventil elektromagneta krmiljenja čiščenja |
|
SENSOR7 |
 |
15 A |
[Smartstream D2.2] električni VGT, puhanje z grelcem PTC, ventil črpalke za olje, hladilni ventil EGR, rele grelca PTC [Smartstream G2.5] vbrizgalnik #1/#2/#3/#4 [Smartstream G3.5] Vbrizgalnik št. 1/št. 2/št. 3/št. 4/št. 5/št. 6 |
|
ECU1 |
 |
15 A |
ECU (krmilna enota motorja) |
|
ABS3 |
 |
7,5 A |
Nadzorni modul ESP (program elektronske stabilnosti) |
|
POWER OUTLET2 |
 |
20 A |
Električna vtičnica v zadnji konzoli |
|
POWER OUTLET1 |
 |
20 A |
Električna vtičnica prtljage |
Glejte naslednjo tabelo za vrsto releja.
|
Ime releja |
Simbol |
VRSTA |
|---|---|---|
|
DCU Relay |
 |
MICRO |
|
Start Relay |
 |
MICRO |
|
Fuel Pump Relay |
 |
MICRO |
|
W/S Heated Glass #2 Relay |
 |
MICRO |
|
Fuel Filter Heating Relay |
 |
MICRO |
|
PTC Heater #1 Relay |
 |
MICRO |
|
PTC Heater #2 Relay |
 |
MICRO |
|
W/S Heated Glass #1 Relay |
 |
MICRO |
|
Blower Relay |
 |
MINI |
|
Rear Heated Relay |
 |
MICRO |
Plošča z varovalkami v motornem prostoru (pokrov akumulatorskega pola)
