Ako skontrolovať symbol na štítku nabíjania (pre Európu) (ak je súčasťou výbavy)

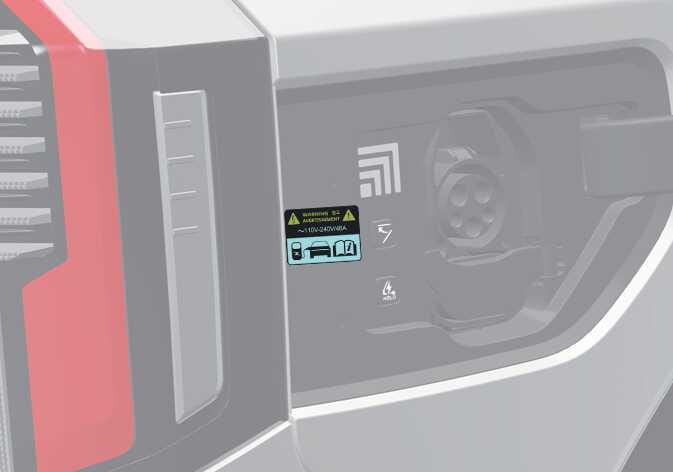

Nabíjacia zásuvka vozidla (VSTUP)

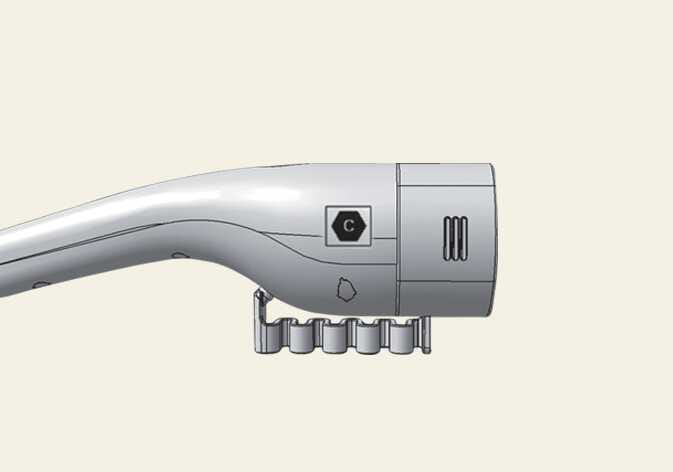

Nabíjací konektor VÝSTUP
OMV103011L
OMV103013L

<Umiestnenie symbolov a príklad použitia>
OMV103012R

Preventívne opatrenia pri nabíjaní striedavým prúdom a udržiavacom nabíjaní* (prenosný nabíjací kábel*) (nabíjanie striedavým prúdom)

  1. Po otvorení dvierok nabíjacej zásuvky skontrolujte symbol nabíjania dole na výstražnom štítku.

  2. Skontrolujte symbol nabíjacieho konektora nabíjacieho kábla na nabíjanie striedavým prúdom a udržiavacie nabíjanie.

  3. Po skontrolovaní písmena abecedy pre symbol nabíjania pokračujte v kroku nabíjania.

    Pozrite si časť Tabuľka so symbolmi štítku elektrického nabíjania (pre Európu).

  4. Pri použití konektora nabíjania s nezhodným symbolom sa očakávajú riziká poruchy, požiaru, zranenia atď.

: V závislosti od vašej oblasti sa tento kábel nemusí dodávať s vaším vozidlom.

Bezpečnostné opatrenia pre nabíjanie jednosmerným prúdom (nabíjanie jednosmerným prúdom)

  1. Po otvorení dvierok nabíjacej zásuvky skontrolujte symbol nabíjania dole na výstražnom štítku.

  2. Skontrolujte symbol na nabíjacom konektore rýchlonabíjacej stanice.

  3. Po skontrolovaní písmena abecedy pre symbol nabíjania pokračujte v kroku nabíjania.

    Pozrite si časť Tabuľka so symbolmi štítku elektrického nabíjania (pre Európu).

  4. Pri použití konektora nabíjania s nezhodným symbolom sa očakávajú riziká poruchy, požiaru, zranenia atď.

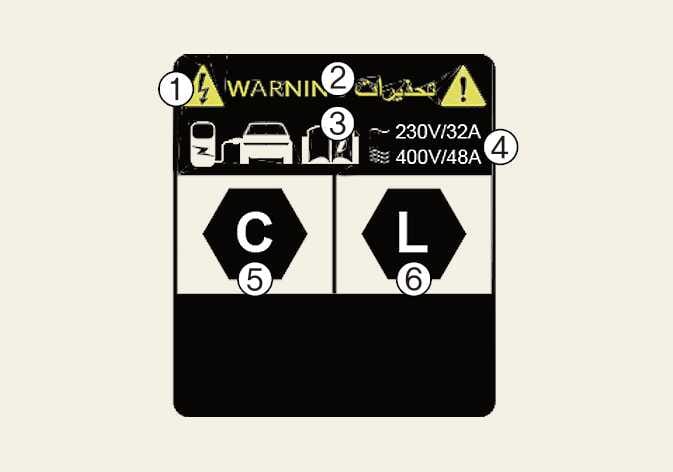

Štítok elektrického nabíjania (pre Európu)

OMV103012R

  1. Výstraha pred vysokým napätím

  2. Symbol pre dvierka nabíjacej zásuvky

  3. Viac informácií nájdete v časti Ako skontrolovať symbol na štítku nabíjania (pre Európu).

  4. Nabíjacie napätie a prúd

    ( ): Jednofázový striedavý prúd

    ( ): Trojfázový striedavý prúd

5 ~ 7: Symboly pre typ nabíjania. Viac informácií nájdete v časti Tabuľka so symbolmi štítku elektrického nabíjania (pre Európu).

Tabuľka so symbolmi štítku elektrického nabíjania (pre Európu)

Nabíjanie nabíjačkou striedavým prúdom a udržiavacie nabíjanie*

: V závislosti od vašej oblasti sa tento kábel nemusí dodávať s vaším vozidlom.

Typ napájania

Štandardné

Konfigurácia

Typ príslušenstva

Rozsah napätia

Identifikátor

Striedavý prúd

EN 62196-2

TYPE 2

Konektor vozidla a vstup vozidla

≤480 V RMS
Nabíjanie jednosmerným prúdom

Typ napájania

Štandardné

Konfigurácia

Typ príslušenstva

Rozsah napätia

Identifikátor

Jednosmerný prúd

EN 62196-3

FF

Konektor vozidla a vstup vozidla

50 V až 500 V

200V až 920V
