CHILD LOCK

Releu de blocare/deblocare siguranță pentru copii

MODULE 7

Unitate de control al scaunului din față, încălzitor pentru scaunele din spate, invertor de curent alternativ

E-SHIFTER 2

Cadran schimbător electronic cu ATM (Transmisie automată)

MEMORY

HUD, Lampă de stare, Unitate A/CON, Panou de bord

IG3 5

V2L

IG3 6

BMS

IG3 7

Unitate A/CON, Unitate principală audio/AVN, Panou de bord, CDM, Senzor PM

FRONT WIPER 2

Motor ștergător față

REAR WIPER

Releu ștergător spate, motor ștergător spate

MDPS 2

Unitate MDPS (Servodirecție acționată de motor)

* MDPS este aceeași cu EPS (Servodirecție electrică).

IG1 2

Bloc de joncțiuni cameră motor (SIGURANȚĂ BLOC PCB - IEB4, ECU3, DCT3, EWP3)

FCA

Radar frontal

START

VCU, IBU (Unitate control integrat caroserie)

HEATED MIRROR

Unitate oglindă exterioară pasager/șofer

TAILGATE OPEN

Zăvor portieră portbagaj

MODULE3

Comutator multifuncțional, IBU (Unitate control integrat caroserie), comutator lumină stop, modul portieră șofer

CLUSTER

Afișat proiectat pe parbriz, panou de instrumente

IAU

Mâner exterior portieră pasager/șofer

S/HEATER FRT

Modul control ventilație scaun față, modul control încălzire scaun față

WASHER

Comutator multifuncțional

IBU2

IBU (Unitate control integrat caroserie)

BATTERY MANAGEMENT

BMU

AIR BAG2

Modul control SRS (Sistem suplimentar de siguranță)

SUNROOF1

Motor trapă

P/WINDOW LH

Modul siguranță geamuri electrice șofer (LHD), Modul siguranță geamuri electrice pasager (RHD), comutator geamuri electrice spate LH

E-SHIFTER 3

Cadran schimbător electronic cu ATM (Transmisie automată)

MODULE4

Radar colț față/spate LH/RH, Invertor față/spate, Unitate ADAS (Rulare), unitate VESS (Sistem sunet motor virtual), radar frontal, cameră vedere frontală, unitate ADAS, comutator capac superior consolă

USB CHARGER

Încărcător USB scaun pasager/șofer, încărcător USB consolă frontală 1/2

A/C2

Modul control A/C, supapă de presiune înaltă, bloc joncțiune P/R (releu suflantă) supapă agenți de refrigerare 1/2, răcitor BSA 1, supapa lichid de răcire A/C

AMP

AMP (amplificator)

P/WINDOW RH

Modul siguranță geamuri electrice pasager (LHD), Modul siguranță geamuri electrice șofer (RHD), comutator geamuri electrice spate RH

MODULE 6

IBU (Unitate control integrat caroserie)

MODULE 5

Conector asociere date, oglindă electrocromică, unitate E-CALL, unitate principală audio/video și navigație, comutator panou de bord, far LH/RH, AMP (Amplificator), încărcător smartphone fără fir, modul scaun cu acționare electrică pasager/șofer, modul control ventilație aer scaune frontale, modul control încălzire scaune frontale și din spate, comutator podea consolă, modul dispozitiv automat de nivelare far, modul IFS (sistem inteligent de luminare frontală)

E-CALL

Unitate E-CALL

IBU 1

IBU (Unitate control integrat caroserie)

BRAKE SWITCH

Comutator lumină stop, IBU (Unitate control integrat caroserie)

P/SEAT DRV

Comutator scaun cu acționare electrică șofer, modul scaun cu acționare electrică șofer, (cu IMS (sistem de memorie integrată))

A/C1

Modul de control A/C

AIR BAG 1

Modul control SRS (Sistem suplimentar de siguranță)

MODULE 2

AMP (Amplificator), ADP, Bloc joncțiune P/E (Releu priză de curent), IBU (Unitate de control integrat caroserie), unitate E-CALL, unitate ADAS, tastatură audio/video și navigație, unitate principală audio/video și navigație

MULTIMEDIA

Unitate principală audio/video și navigație

DOOR LOCK

Releu blocare portieră, releu deblocare portieră, releu blocare definitivă

MODULE 1

Comutator lampă de avarie, comutator multifuncțional, conector asociere date, senzor de ploaie, alarmă UIP, senzor UIP, unitate PTG, modul portieră șofer, unitate oglindă exterioară pasager/șofer

P/SEAT PASS

Comutator scaun cu acționare electrică pasager, modul scaun cu acționare electrică pasager

S/HEATER RR

Modul control încălzire scaun spate

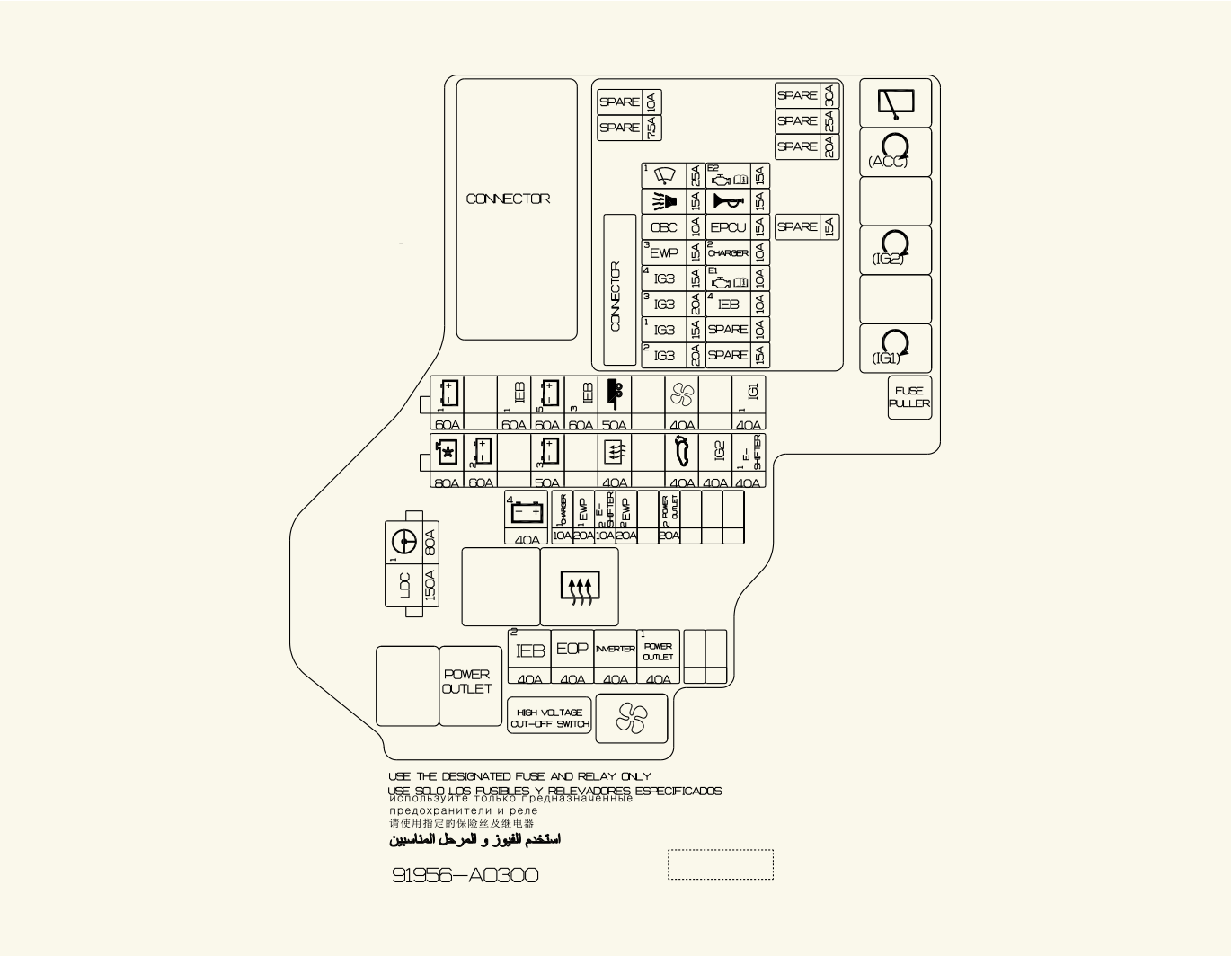

MULTI SIGURANȚĂ-1

LDC

Siguranță (IEM, EOP, invertor, priză de curent)

MDPS1

Unitate MDPS

* MDPS este aceeași cu EPS (Servodirecție electrică).

MULTI SIGURANȚĂ-3

B+5

Bloc PCB (releu principal IG3, siguranță: WIPER1, EPCU1, B/ALARM, HORN, VCU2)

IG1 1

(SIGURANȚĂ-MODUL 2, ÎNCĂRCĂTOR USB, A/BAG1, IBU2, MDPS2, PANOU DE BORD, MODUL 3, A/BAG IND, MODUL 4, MODUL 5, SCHIMBĂTOR E 2, FCA, ING1 2)

B+1

Bloc de joncțiune ICU (PS2, IPS3, IPS5, IPS7, IPS12, IPS14)

IEB 1

Unitate IEB

IEB 3

Unitate IEB

IG1

Unitate conector remorcă

BLOWER

Bloc de joncțiune cameră motor (Releu suflantă)

MULTI SIGURANȚĂ-2

C/FAN

Motor ventilator

RR HTD

Bloc joncțiune P/R (Releu încălzire spate)

B+2

Bloc de joncțiune ICU (IPS)

B+3

BLOC DE JONCȚIUNE ICU (SIGURANȚĂ - BLOCARE COPII, SCHIMBĂTOR E 3, P/WDW LH, P/WDW RH, T/PORTIERĂ DESCHISĂ, AMP, P/SCAUN ȘOFER, P/ACCES SCAUN, S/ÎNCĂLZITOR FRT, S/ÎNCĂLZITOR RR), EWP2

POWER TAILGATE

Unitate portieră electrică portbagaj

IG2

BLOC DE JONCȚIUNE ICU (SIGURANȚĂ - INSTALAȚIE DE SPĂLARE, A/C, MODUL 6, MODUL 7, ȘTERGĂTOR RR)

E-SHIFTER 1

SCU

SIGURANȚĂ

B+4

Bloc joncțiune ICU (releu de blocare a sarcinii pe termen lung, siguranță: IAU, ECS, GESTIONARE BATERIE, AIR BAG 2, MEMORIE 1, SPARE3 (B+), A/C2, E-CALL, IBU1, COMUTATOR FRÂNĂ, MULTIMEDIA, BLOCARE PORTIERĂ, MODUL 1)

IEB 2

Unitate IEB

CHARGER 1

CDM

EWP1

Pompă electronică de apă 1

EWP2

Pompă electronică de apă 2

P/OUTLET1

Releu priză

INVERTER

Pompă de ulei electronică spate

EOP

Pompă de ulei electronică față

E-SHIFTER2

Releu E-Shifter, SCU, cadran schimbător electronic cu ATM

P/OUTLET2

Priză de curent față

WIPER1

Bloc PCB (Placă de circuite imprimate) (Releu principal ștergător)

EPCU

Invertor față

B/ALARM

Bloc PCB (Placă de circuite imprimate) (Releu claxon alarmă antifurt)

HORN

Bloc PCB (Placă de circuite imprimate) (Releu claxon)

OBC

ICCU, VCMS

EWP 3

EWP PE

IG3 1

Invertor, VCU

IG3 3

Pompă electronică de apă

EPCU

Invertor

ECU 1

VCU

IG3 4

ICCU, VCMS, CDM, ventilator de răcire

IEB 4

Unitate IEB

CHARGER 2

Releu blocare, deblocare încărcător

IG3 2

3 CĂI V/V, EOP, ICU (SIGURANȚĂ IG3)

Rear Heated Relay

ACC Relay

IG1 Relay

Blower Relay

IG2 Relay

Power Outlet Relay

REAR WIPER RELAY
