大燈及前霧燈對光調整 (歐洲)
大燈對光調整
-
將輪胎充氣至特定壓力並解除所有負載，除駕駛、備胎和工具。
-
車輛必須置於平坦地面。
-

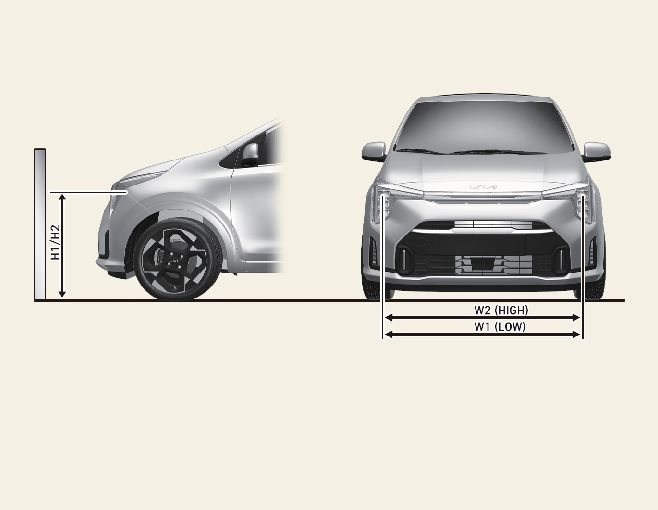

在螢幕上劃垂直線 (垂直線穿過相應的大燈中心) 和水平線 (水平線穿過大燈中心)。
-
當大燈和電池處於正常狀況時，調整大燈照準以讓最亮的部分對準水平線和垂直線。
-

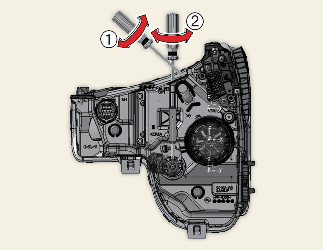

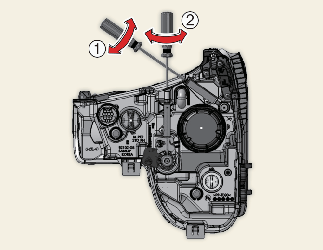

若要向左或向右調整近光和遠光燈，則可順時針或逆時針旋轉螺絲刀 (1)。若要向上或下右調整近光和遠光燈，則可順時針或逆時針旋轉螺絲刀 (2)。
* A：畫面
單位：mm (英吋)
|
車輛情況 |
頭燈 (雙功能類型) |
||||
|---|---|---|---|---|---|
|
地面高度 |
燈之間的距離 |
||||
|
近光/遠光燈 |
|||||
|
175/65R14 |
185/55R15 |
195/45R16 |
近光/遠光燈 |
||
|
H1/H2 |
H1/H2 |
H1/H2 |
W1 |
W2 |
|
|
無駕駛 [釐米（英寸）] |
725 (28.5) |
723 (28.4) |
720 (28.3) |
1,241 (48.8) |
|
|
有駕駛 [釐米（英寸）] |
715 (28.1) |
713 (28) |
710 (27.9) |
||
|
車輛情況 |
大燈 (LED 型) |
|||||||
|---|---|---|---|---|---|---|---|---|
|
地面高度 |
燈之間的距離 |
|||||||
|
近光/遠光燈 |
||||||||
|
175/65R14 |
185/55R15 |
195/45R16 |
近光/遠光燈 |
|||||
|
H1 |
H2 |
H1 |
H2 |
H1 |
H2 |
W1 |
W2 |
|
|
無駕駛 [釐米（英寸）] |
733 (28.8) |
673 (26.4) |
731 (28.7) |
671 (26.4) |
728 (28.6) |
668 (26.2) |
1,268 (49.9) |
|
|
有駕駛 [釐米（英寸）] |
723 (28.4) |
663 (26.1) |
721 (28.3) |
661 (26) |
718 (28.2) |
658 (25.9) |
||
A：車軸
B：左側頭燈燈泡中心垂直線
C：右側頭燈燈泡中心垂直線
D：頭燈燈泡中心水平線
E：地面
F：截止線
-
開啟近光燈，駕駛不上車。
-
截止線應投射到圖示截止線中。
-
近光燈調整照準時，應先調整水平照準，再調整垂直照準。
-
如果配備大燈調平裝置，則將大燈調平裝置開關調整到 0 位置。
A：車軸
B：左側頭燈燈泡中心垂直線
C：右側頭燈燈泡中心垂直線
D：頭燈燈泡中心水平線
E：地面
F：截止線
-
開啟近光燈，駕駛不上車。
-
截止線應投射到圖示截止線中。
-
近光燈調整照準時，應先調整水平照準，再調整垂直照準。
-
如果配備大燈調平裝置，則將大燈調平裝置開關調整到 0 位置。
