Тип A

Тип B

Тип C

Накачайте шины до указанного давления и извлеките из автомобиля все грузы, кроме водителя, запасного колеса и инструментов.
Автомобиль необходимо расположить на ровной площадке.
Начертите на экране вертикальные и горизонтальные линии (проходящие через центры соответствующих фар).
Убедившись в исправном состоянии фар и аккумуляторной батареи, направьте фары так, чтобы максимальная яркость падала на горизонтальные и вертикальные линии.

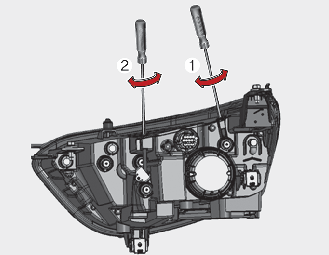

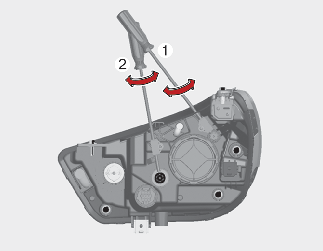

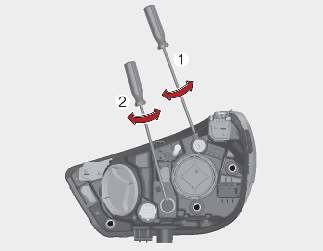

Чтобы направить ближний и дальний свет влево или вправо, поверните отвертку (1) по часовой или против часовой стрелки. Чтобы направить ближний и дальний свет вверх или вниз, поверните отвертку (2) по часовой или против часовой стрелки.

Для передних противотуманных фар регулировку угла наклона можно выполнить так же, как и для передних фар.

Регулируйте угол наклона передних противотуманных фар, когда сами фары и аккумуляторная батарея находятся в нормальном состоянии.

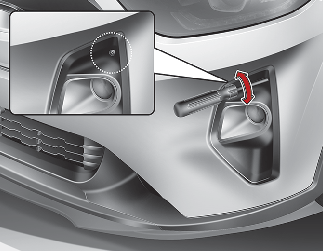

Чтобы увеличить или уменьшить угол наклона передней противотуманной фары, поверните отвертку по часовой или против часовой стрелки.

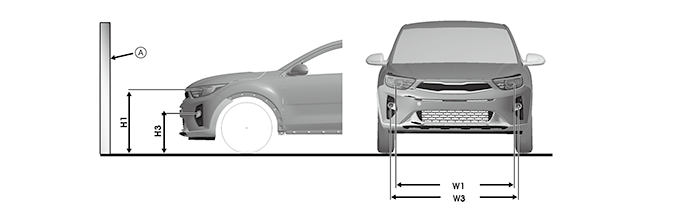

* A: экран

Фара

Состояние автомобиля	Передняя фара (с многофокусным рефлектором)		Передняя фара (двойного действия)
	Высота от поверхности земли	Расстояние между фарами	Высота от поверхности земли	Расстояние между фарами
	Ближний/дальний свет	Ближний/дальний свет	Ближний/дальний свет	Ближний/дальний свет
	H1	W1	H1'	W1'
Без водителя / [мм (дюйм)]	757 (29,8)	1 259 (49,6)	760 (29,9)	1 250 (49,2)
С водителем / [мм (дюйм)]	747 (29,4)	1 259 (49,6)	750 (29,5)	1 250 (49,2)

* 1. 185/65R15

* 2. 195/55R16

* 3. 205/55R17

Передняя противотуманная фара

Состояние автомобиля	Передняя противотуманная фара (лампа накаливания)
	Высота от поверхности земли	Расстояние между фарами
	H3	W3
Без водителя / [мм (дюйм)]	493 (19,4)	1 431 (56,3)
С водителем / [мм (дюйм)]	483 (19,0)	1 431 (56,3)

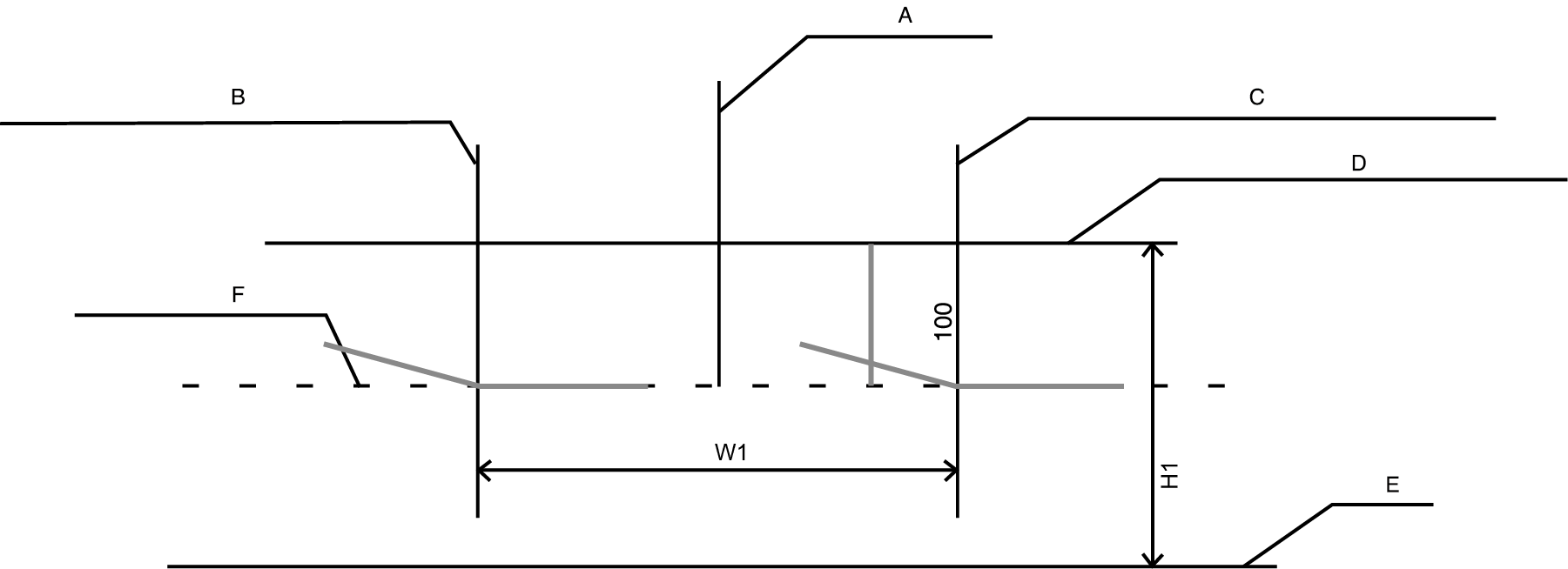

Передняя фара ближнего света (автомобиль с левосторонним рулем)

Включите ближний свет без водителя в автомобиле.
Линия светотеневой границы должна соответствовать линии границы на рисунке.
Сначала выполняется горизонтальная регулировка фар, затем вертикальная.
Если установлено устройство корректора наклона фар, установите переключатель корректора наклона фар в положение 0.

С использованием 10-метрового экрана

A: Ось автомобиля

B: Вертикальная линия центра лампы левой головной фары

C: Вертикальная линия центра лампы правой головной фары

D: Горизонтальная линия центра лампы головной фары

E: Земля

F: Линия светотеневой границы

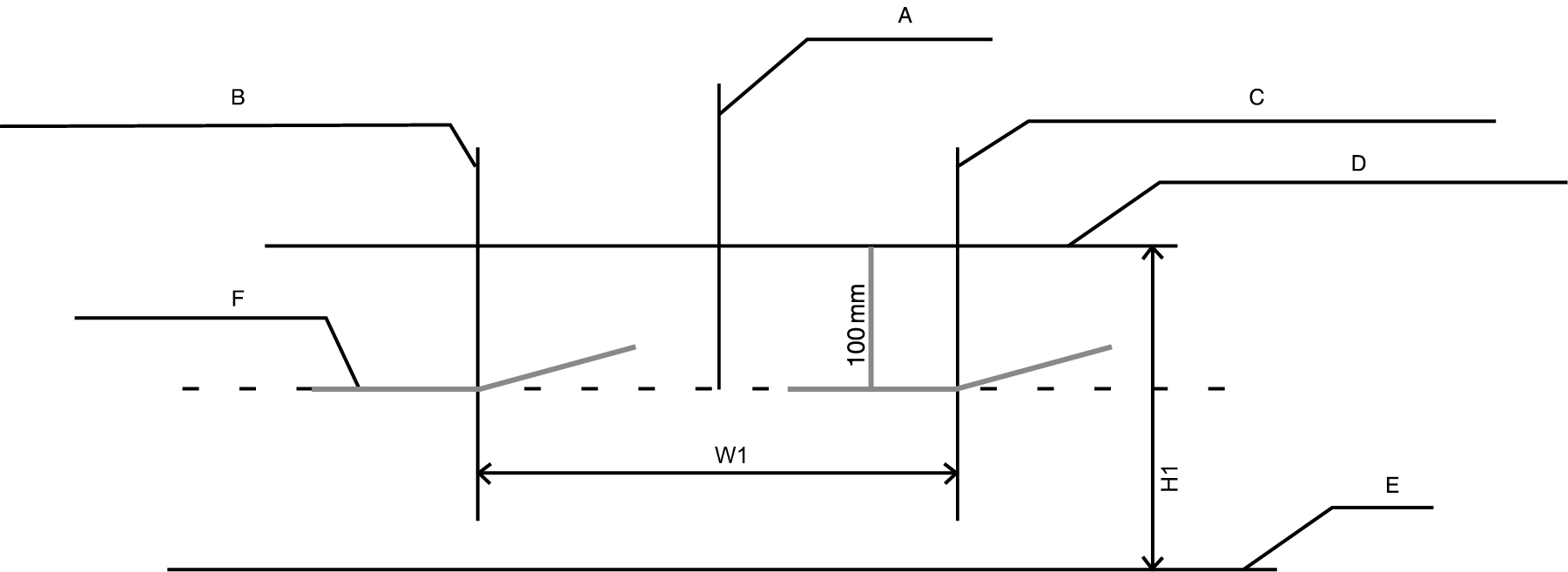

Головная фара ближнего света (автомобиль с правосторонним рулем)

Включите ближний свет без водителя в автомобиле.
Линия светотеневой границы должна соответствовать линии границы на рисунке.
Сначала выполняется горизонтальная регулировка фар, затем вертикальная.
Если установлено устройство корректора наклона фар, установите переключатель корректора наклона фар в положение 0.

С использованием 10-метрового экрана

A: Ось автомобиля

B: Вертикальная линия центра лампы левой головной фары

C: Вертикальная линия центра лампы правой головной фары

D: Горизонтальная линия центра лампы головной фары

E: Земля

F: Линия светотеневой границы

Передняя противотуманная фара

Включите переднюю противотуманную фару, когда никого нет на месте водителя.
Светотеневая граница должна находиться в пределах допустимого диапазона (заштрихованная область).

С использованием 10-метрового экрана

A: Ось автомобиля

B: Вертикальная линия центра лампы левой противотуманной фары

C: Вертикальная линия центра лампы правой противотуманной фары

D: Горизонтальная линия центра лампы противотуманной фары

E: Земля

F: Линия светотеневой границы

G: Верхняя граница
