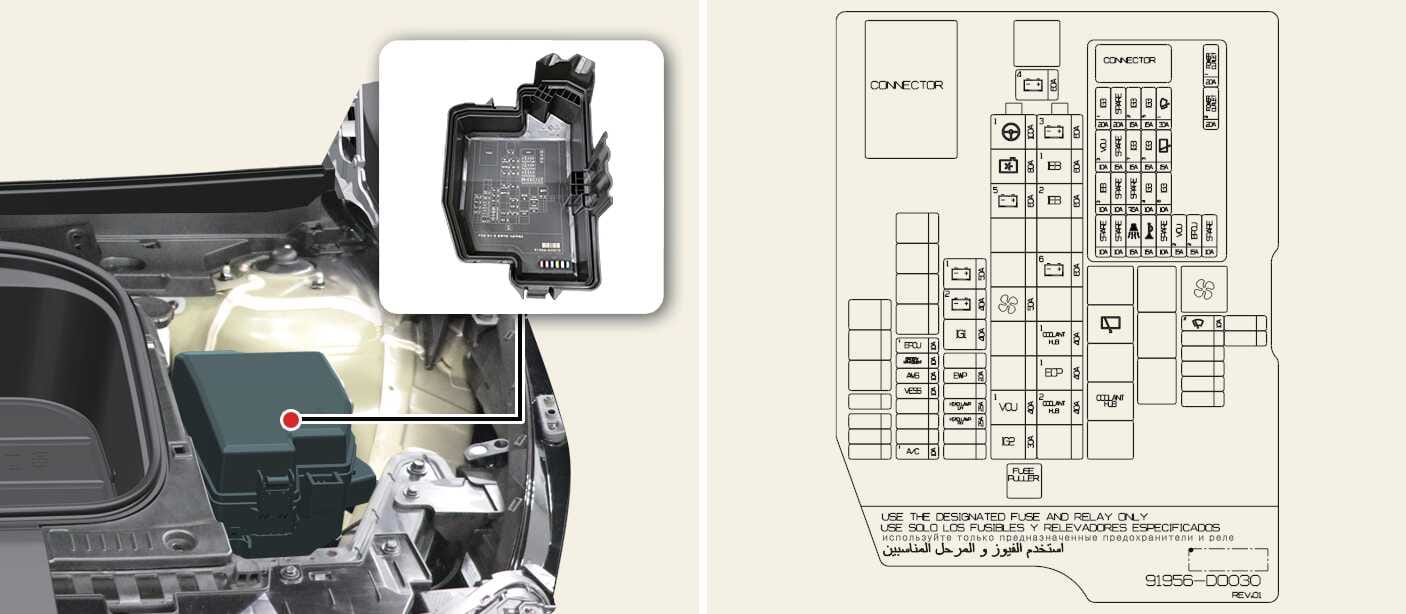

Sikringspanel i motorrum
Kredsløb (P/R-samleblok)
|
Sikringsnavn |
Symbol |
Sikringsklasse |
Beskyttet kredsløb |
|
|---|---|---|---|---|
|
MULTISIKRING-1 |
LDC |
|
180A |
P/R-samling (sikring: P/OUTLET1, T/GATE, EOP1, EOP2) |
|
MDPS1 |
|
100A |
MDPS-enhed MDPS er det samme som EPS (elektrisk servostyring). |
|
|
MULTISIKRING-3 |
B+5 |
|
60A |
PCB-blok (IG3 hovedrelæ, Sikring: VISKER1, EPCU1, B/ALARM, HORN, VCU2) |
|
B+3 |
|
60A |
ICU-samleblok (sikring: BØRNESIKRING, AFCU, BAGKLAP ÅBEN, EPCU 3, MODUL8, S/VARMER FRT, SOLTAG1, P/RUDE LH, AMP, P/WINDOW RH, P/SÆDE FOR, P/SÆDE PASS, S/VARMER RR) |
|
|
B+2 |
|
60A |
ICU-samleblok (IPS1, PS6, IPS8, IPS9, IPS10) |
|
|
B+1 |
|
50A |
ICU-samleblok (IPS2, IPS3, IPS5, IPS7, IPS13) |
|
|
IEB1 |
|
60A |
IEB-enhed |
|
|
IEB2 |
|
60A |
IEB-enhed |
|
|
IG1 |
|
40A |
P/R-samleblok (ACC-relæ, IG1-relæ) |
|
|
IG2 |
|
40A |
P/R-samleblok (IG2-relæ) |
|
|
MULTISIKRING-2 |
KØLEVENTILATOR |
|
80A |
Køleventilatormotor |
|
HTD BAG |
|
50A |
P/R-samleblok (relæ varmer bag) |
|
|
TRAILER1 |
|
50A |
Anhængerstikenhed |
|
|
BLÆSER |
|
50A |
P/R-samleblok (blæserrelæ) |
|
|
SIKRING |
B+4 |
|
40A |
ICU-samleblok (låserelæ for langtidsbelastning, sikring: IAU, ECS, BATTERISTYRING, AIRBAG2, HUKOMMELSE1, RESERVE3 (B+), A/C2, E-CALL, IBU1, BREMSEKONTAKT, MULTIMEDIA, DØRLÅS, MODUL1) |
|
E-SHIFTER1 |
|
40A |
P/R-samleblok (E-skifterelæ, sikring: E-SHIFTER2) |
|
|
LADER1 |
|
10A |
P/R-samleblok (låserelæ til oplader, oplåsningsrelæ til oplader), ICCU, VCMSCDM |
|
|
LADER2 |
|
10A |
CDM |
|
|
AMS |
|
10A |
12 V batterisensor |
|
|
EWP1 |
|
20A |
Elektrisk vandpumpe nr.1 |
|
|
EWP2 |
|
20A |
Elektrisk vandpumpe nr.2 |
|
|
TRAILER2 |
|
20A |
Anhængerstikenhed |
|
|
VESS |
|
10A |
VESS-enhed |
|
|
VCU1 |
|
40A |
VCU |
|
|
P/UDTAG1 |
|
40A |
Relæ til strømudtag |
|
|
T/GATE |
|
30A |
PTG-enhed |
|
|
IG3 11 |
|
20A |
ICU-samleblok (IG3 8, IG3 7, IG3 10, IG3 9) |
|
|
EOP1 |
|
40A |
Bagerste elektroniske oliepumpe |
|
|
EOP2 |
|
40A |
Forreste elektroniske oliepumpe (AWD) |
|
|
E-SHIFTER2 |
|
10A |
E-skifterelæ, SCU, elektronisk ATM-skiftedrejeknap |
|
|
P/UDTAG3 |
|
20A |
Bagerste strømudtag |
|
|
STRØMUDTAG2 |
|
20A |
Frontkontakt |
|
PCB-blok
|
Sikringsnavn |
Symbol |
Sikringsklasse |
Beskyttet kredsløb |
|---|---|---|---|
|
VISKER1 |
 |
25A |
Printplade (printkort) blok (hovedrelæ til visker) |
|
EPCU1 |
 |
15A |
Forreste omformer (AWD) |
|
B/ALARM |
 |
10A |
Printpladeblok (printkort) (Hornrelæ til tyverialarm) |
|
HORN |
 |
15A |
Printpladeblok (printkort) (Hornrelæ) |
|
WIPER2 |
 |
7,5A |
IBU (integreret karosseristyrings-enhed) |
|
VCU2 |
 |
15A |
VCU |
|
IG3 1 |
 |
20A |
ICU-samleblok (sikring: IG3 8, IG3 7, IG3 10, IG3 9) |
|
IG3 3 |
 |
15A |
Elektrisk vandpumpe |
|
IG3 5 |
 |
10A |
BMS (Batteristyringssystem) Kølervæske 3-vejs ventil |
|
VCU3 |
 |
10A |
VCU |
|
IG3 4 |
 |
10A |
Elektrisk vandpumpe nr.1, nr.2, Elektrisk A/C-kompressor |
|
IEB3 |
 |
10A |
IEB-enhed |
|
IG3 6 |
 |
10A |
Kølervæske blæsermotor, Forreste elektroniske oliepumpe (AWD) |
|
MDPS2 |
 |
10A |
MDPS-enhed MDPS er det samme som EPS (elektrisk servostyring). |
|
IG3 2 |
 |
15A |
Forreste omformer (AWD), VCU |
Relæ
|
Relænavn |
Symbol |
TYPE |
|---|---|---|
|
Opladerlås relæ |
 |
MIKRO |
|
E-skifter relæ |
 |
MIKRO |
|
Relæ til elektrisk opvarmet bagrude |
 |
MINI |
|
ACC-relæ |
 |
MIKRO |
|
IG3 Relay |
|
MIKRO |
|
IG1-relæ |
 |
MIKRO |
|
Relæ til blæser |
 |
MIKRO |
|
IG2-relæ |
 |
MIKRO |
|
Relæ til strømudtag |
 |
MIKRO |
|
Oplader oplåsningsrelæ |
 |
MIKRO |
