Home > Manutenzione > Fusibili > Descrizione del pannello fusibili/relè

Descrizione del pannello fusibili/relè

All'interno dei coperchi dei pannelli fusibili/relè vi è affissa l'etichetta che indica nome e capacità dei singoli fusibili/relè.

NOTA

Non tutte le scatole dei fusibili descritte in questo manuale sono necessariamente presenti su questo veicolo. Esso è aggiornato alla data di stampa. In caso di ispezione del pannello fusibili del veicolo, fare riferimento all'etichetta applicata al pannello fusibili stesso.

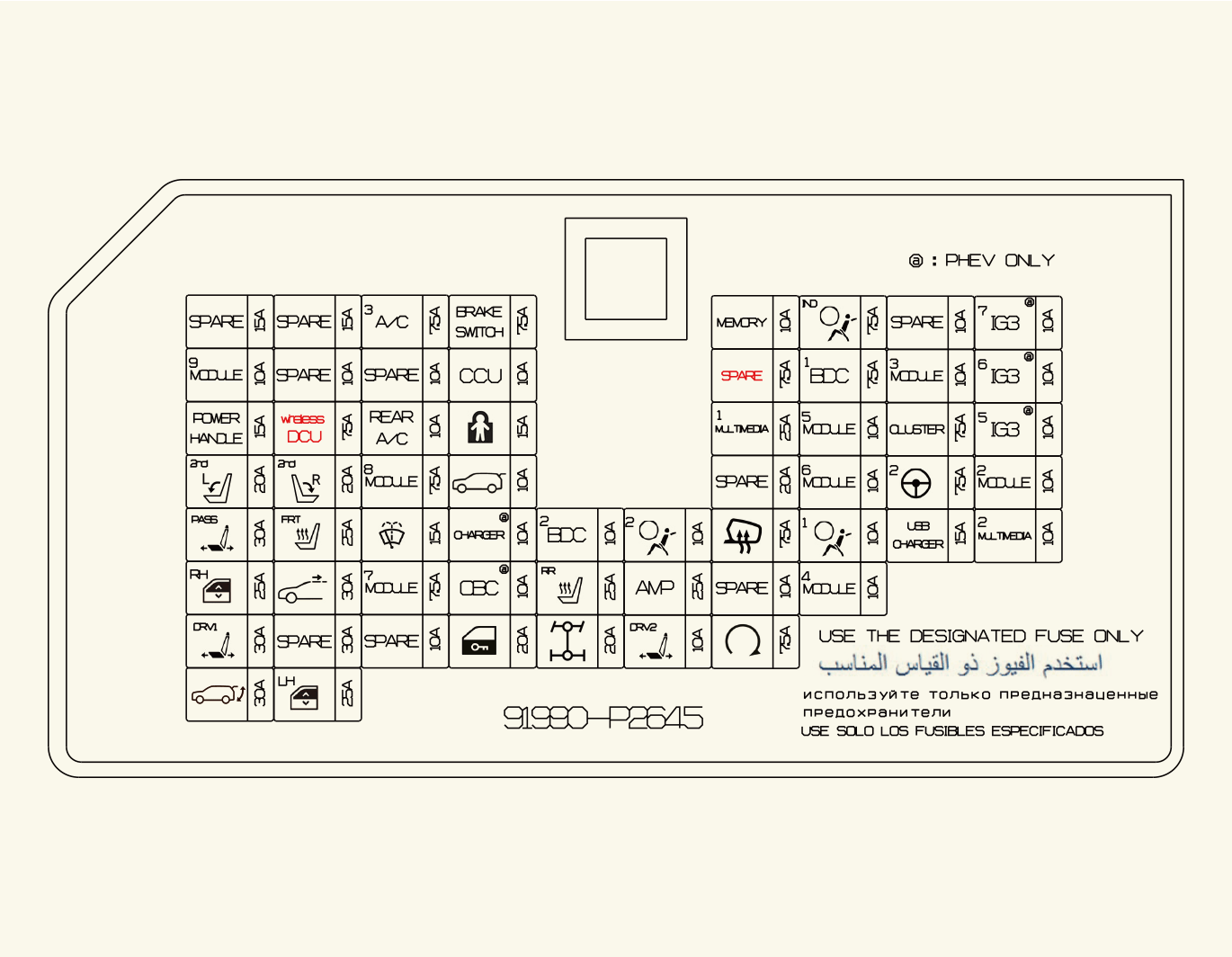

Pannello fusibili lato guida

PDC

Nome fusibile

Simbolo

Amperaggio fusibile

Circuito protetto

A/C3

7,5 A

MTC/DATC, ERJB (RELÈ RISCALDATORE PTC 2)

BRAKE SWITCH

7,5 A

BDC (Body Domain Contoller), Interruttore luci stop

MEMORY

10A

Quadro strumenti, ISG LDC 450W, Unità luce di atmosfera, Luce di atmosfera SX/DX, BDC, Unità telecamera integrata, HUD, MTC/DATC, ADAS PRK ECU, Interruttore condizionatore posteriore

A/BAG IND

7,5 A

Consolle al padiglione

MODULE9

10A

OBD, solenoide chiave, interruttore di emergenza, interruttore multifunzione, sensore pioggia, sensore sirena UIP, interruttore principale alzacristalli elettrici, interruttore maniglia esterna conducente, interruttore maniglia esterna passeggero, unità portellone elettrico, unità sedile elettrico 1° sedile, unità telematica (per la Russia)

CCU

10A

CCU (Unità centrale di comunicazione)

BDC1

7,5 A

BDC (Controllo dominio incorporato)

MODULE3

7,5 A

CCU (Unità centrale di comunicazione), DCU (Unità di connettività dati), Interruttore luci stop

POWER HANDLE

15A

Unità inclinabile-telescopica

wireless DCU

7,5 A

DCU (Unità di connettività dati)

RR A/CON

10A

Interruttore condizionatore posteriore, Motore della ventola condizionatore posteriore

CHILD LOCK

15 A

Blocco bambini portiera posteriore SX/DX

MULTI MEDIA1

25A

ISG LDC 200W, CCNC (Cabina di navigazione per veicolo connesso)

MODULE5

10A

Caricabatterie wireless, OBD, MTC/DATC, specchietto ECM/DCM, Unità telecamera integrata, CCNC (Cabina di navigazione per veicolo connesso), ISG LDC 200 W/450 W, Unità sedile elettrico 1° sedile, Amplificatore, HLLD (Dispositivo di livellamento dei fari)

CLUSTER

7,5 A

Quadro strumenti, HUD (Display a sovrimpressione)

2nd ROW SEAT FOLDING LH

20A

Attuatore abbattimento sedile seconda fila SX

2nd ROW SEAT FOLDING RH

20A

Attuatore abbattimento sedile seconda fila DX

MODULE8

7,5 A

P_LBM (Modulo batteria al litio per parcheggio)

T/GATE OPEN

15A

Serratura portellone

MODULE6

7,5 A

Interruttore multifunzione, Interruttore principale alzacristalli elettrici

MDPS2

7,5 A

Unità MDPS (Servosterzo a motore)

* MDPS ("Motor Driven Power Steering", "Servosterzo motorizzato") è uguale a EPS ("Electric Power Steering", "Servosterzo elettrico")

MODULE2

10A

Tastiera CCNC (Cabina di navigazione per veicolo connesso), BDC (Controllo dominio incorporato), CCU (Unità centrale di comunicazione), Caricatore USB, Unità fotocamera integrata, CCNC (Cabina di navigazione per veicolo connesso), MTC, DCU (Unità di connettività dati), Console superiore, Amplificatore, Unità di parcheggio ADAS

P/SEAT PASS

30A

Motore del sedile elettrico passeggero

S/HEATER FRT

25A

Riscaldatore/ventilatore 1° sedile SX/ DX

WASHER

15A

Interruttore devioluci

BDC2

10A

BDC (Controllo dominio incorporato), Interruttore maniglia esterna conducente, Interruttore maniglia esterna passeggero, Leva ATM, Unità/sensore chiave digitale 2.0

A/BAG2

10A

Unità controllo airbag

HEATED MIRROR

7,5 A

Specchietto esterno riscaldato SX/DX

A/BAG1

10A

Unità controllo airbag

USB CHARGER

15A

Caricatore USB bagagliaio SX/DX, Caricatore USB 1° sedile SX/DX

MULTI MEDAI2

10A

Quadro strumenti, HUD (Display a sovrimpressione), MTC, Caricabatterie wireless, Unità di parcheggio ADAS, Radar angolare posteriore SX/DX

P/WINDOW RH

25A

Motore alzacristalli elettrico DX

SUNROOF

40 A

Motorino tetto apribile panoramico

S/HEATER RR

15A

Riscaldatore 2° sedile SX/DX

AMP

25A

Amplificatore, ISG LDC 450W

MODULE4

10A

Telecamera visione frontale, Unità inclinabile-telescopica, interruttore C/PAD, Unità di trasmissione ADAS, Radar angolare posteriore SX/DX, ECU 4WD, DCU (Unità di controllo dosaggio), Interruttore console, Unità di parcheggio ADAS, Radar anteriore, Radar angolare anteriore SX/DX

P/SEAT DRV1

30A

Motore sedile elettrico conducente

DR LOCK

20A

Blocco/sblocco di tutte le portiere

4WD

20A

4WD ECU

P/SEAT DRV2

30A

Motore sedile elettrico conducente

START

10A

Interruttore di accensione

POWER

TAILGATE

15A

Unità portellone elettrico

P/WINDOW LH

25A

Motore alzacristalli elettrico SX

Scatola fusibili vano motore

Blocco di giunzione vano motore

Nome fusibile

Simbolo

Classificazione dei fusibili

Circuito protetto

COOLING FAN

80 A

Motorino ventilatore raffreddamento

GCU

60 A

[D2.2] GCU (Unità controllo candele)

B+2

50 A

PDC (Controller dominio alimentazione)

W/S Heated Glass LH

50 A

Relè vetro riscaldato SX W/S

DCU1

50 A

Blocco di giunzione vano motore (Relè DCU)

BLOWER

50 A

Relè ventola

ABS1

40 A

ABS/ESC

ABS4

40 A

ABS/ESC

TRAILER1

50 A

Modulo rimorchio

MDPS

100 A

Unità MDPS (Servosterzo a motore)

* MDPS ("Motor Driven Power Steering", "Servosterzo motorizzato") è uguale a EPS ("Electric Power Steering", "Servosterzo elettrico")

AUX BATT

60 A

Interruttore condizionatore posteriore, Motore della ventola condizionatore posteriore

B+3

60 A

PDC (Controller dominio alimentazione)

B+6

60 A

Blocco PCB

W/S Heated Glass RH

50 A

Relè vetro riscaldato DX W/S

REAR HEATED

40 A

Relè vetro riscaldato posteriore

FUEL HEATER

40 A

[D2.2] Relè riscaldatore filtro del combustibile

E-SHIFTER1

30 A

SCU (Unità di controllo cambio tramite filo)

B+1

50 A

PDC (Controller dominio alimentazione)

PTC HEATER2

60 A

[D2.2] Relè riscaldatore PTC 2

ABS2

60 A

ABS/ESC

B+4

50 A

PDC (Controller dominio alimentazione)

FUEL PUMP

20 A

Relè pompa del carburante

HEAD LAMP RH

20 A

FARO DESTRO

HEAD LAMP LH

20 A

FARO SINISTRO

MODULE1

10A

Sirena UIP (Protezione da intrusioni a ultrasuoni)

PTC HEATER1

60A

[D2.2] Relè riscaldatore PTC 1

TCU3

60 A

[D2.2] DCT TCU

EOP

60 A

[D2.2] EOP (Pompa olio elettrica)

B+5

50 A

PDC (Controller dominio alimentazione)

TRAILER2

20 A

Modulo rimorchio

TRAILER3

20 A

Modulo rimorchio

TCU1

15 A

[G2.5] TCU

AMS

10 A

Sensore batteria

E-SHIFTER2

10 A

SCU (Unità di controllo cambio tramite filo), Interruttore Consolle

DCU2

20 A

[D2.2] DCU (Centralina di dosaggio)

DCU3

20 A

[D2.2] DCU (Centralina di dosaggio)

DCU4

20 A

[D2.2] DCU (Centralina di dosaggio)

A/CON1

10 A

MTC/DATC
Blocco PCB

Nome fusibile

Simbolo

Classificazione dei fusibili

Circuito protetto

IG1

40 A

Blocco PCB (relè IG1/ACC)

IG2

40 A

Blocco PCB (Relè IG2), Relè avvio

FRT WIPER2

7,5 A

BDC(Controllo dominio incorporato), ECU (Unità gestione motore)

SENSOR6

20 A

[Smartstream D2.2] Sensore Nox anteriore/posteriore, Sensore PM

[Smartstream G3.5] Sensore di ossigeno (Superiore 2/Inferiore 2)

SENSOR1

20 A

[Smartstream D2.2] Sensore NOX anteriore/posteriore, Sensore NOX centrale

[Smartstream G2.5] Bobina di accensione #1/#2/#3/#4

[Smartstream G3.5] Bobina di accensione #1/#2/#3/#4/#5/#6

ECU2

10 A

ECU (Unità di controllo motore)

SENSOR5

10 A

Relè pompa del carburante

[Smartstream D2.2] Relè della pompa del combustibile, Relè di riscaldamento del filtro del combustibile, Relè della valvola di controllo della pressione

SENSOR8

10 A

[Smartstream D2.2] GCU (Unità controllo candele), Riscaldatore filtro del combustibile

SENSOR9

20 A

[Smartstream D2.2] Valvola di ingresso della pompa ad alta pressione

[Smartstream G3.5] ECU (Unità di controllo motore)

[Smartstream G2.5] ECU (Unità di controllo motore)

SENSOR3

20 A

ECU (Unità di controllo motore)

SENSOR2

15 A

[Smartstream D2.2] Sensore di ossigeno (#1/#2)

[Smartstream G2.5] Sensore di ossigeno (Superiore 1/Inferiore 1)

[Smartstream G3.5] Sensore di ossigeno (Superiore/Inferiore)

FRT WIPER1

30 A

Blocco PCB (Relè tergicristalli anteriore: alto, basso)

RR WIPER

15 A

Blocco PCB (Relè tergicristalli posteriore)

HORN

15 A

Blocco PCB (Relè avvisatore acustico)

A/CON2

10 A

Blocco PCB (Relè compressore condizionamento)

B/ALARM HORN

15 A

Blocco PCB (Relè avvisatore acustico allarme antifurto)

E-SHIFTER3

7,5 A

SCU (Unità di controllo cambio tramite filo), Interruttore Consolle

TCU2

10 A

[Smartstream D2.2] DCT TCM (Modulo di controllo trasmissione), Leva ATM

SENSOR4

10 A

Ventilatore raffreddamento

[Smartstream D2.2] Solenoide del getto di raffreddamento dell'olio, Pompa dell'acqua elettrica, Interruttore luci stop, Sensore livello dell'olio

[Smartstream G2.5] - Valvola di aspirazione variabile, Valvola di controllo continuo albero a camme, Termostato elettrico, Valvola solenoide di controllo spurgo

[Smartstream G3.5] - Valvola di aspirazione variabile, Valvola di controllo continuo albero a camme, Pompa olio variabile, Valvola solenoide di controllo spurgo

SENSOR7

15 A

[Smartstream D2.2] VGT elettrico, Soffiaggio dal riscaldatore PTC, Valvola pompa olio, Valvola di raffreddamento EGR, Relè riscaldatore PTC

[Smartstream G2.5] Iniettore #1/#2/#3/#4

[Smartstream G3.5] Iniettore #1/#2/#3/#4/#5/#6

ECU1

15 A

ECU (Unità di controllo motore)

ABS3

7,5 A

Modulo di controllo ESP (Programma elettronico di stabilità)

POWER OUTLET2

20 A

Presa di alimentazione consolle posteriore

POWER OUTLET1

20 A

Presa di alimentazione bagagliaio
Relè

Per il tipo di relè fare riferimento alla seguente tabella.

Nome relè

Simbolo

TIPO

DCU Relay

MICRO

Start Relay

MICRO

Fuel Pump Relay

MICRO

W/S Heated Glass #2 Relay

MICRO

Fuel Filter Heating Relay

MICRO

PTC Heater #1 Relay

MICRO

PTC Heater #2 Relay

MICRO

W/S Heated Glass #1 Relay

MICRO

Blower Relay

MINI

Rear Heated Relay

MICRO

Pannello fusibili vano motore elettrico (Coperchio terminale batteria)
