De draagbare lader aansluiten (ICCB: In-Cable Control Box)

Procedure

  1. Steek de stekker in een wandcontactdoos.

  2. Controleer of het voedingslampje (groen) op de regeleenheid brandt.

  3. Trap het rempedaal in en activeer de handrem.

  4. Zet alle schakelaars UIT, schakel naar P (parkeren) en zet het voertuig UIT. Als het laden wordt geïnitialiseerd terwijl de transmissie niet in stand P (parkeren) staat, wordt er met laden begonnen nadat de transmissie automatisch naar P (parkeren) is geschakeld.

  5. Open de laadklep.

    Voor meer informatie, zie Laadklep.

  6. Haal de beschermkapjes van de laadstekker en de laadplug. Controleer of er vuil of stof op zit.

  7. Houd de handgreep van de laadstekker vast en sluit de laadstekker aan op de laadaansluiting van de auto. Duw de stekker helemaal in de aansluiting. Als de laadstekker en de laadaansluiting niet goed aangesloten zijn, kan er brand ontstaan.

  8. Het laden begint automatisch (laadlampje gaat branden).

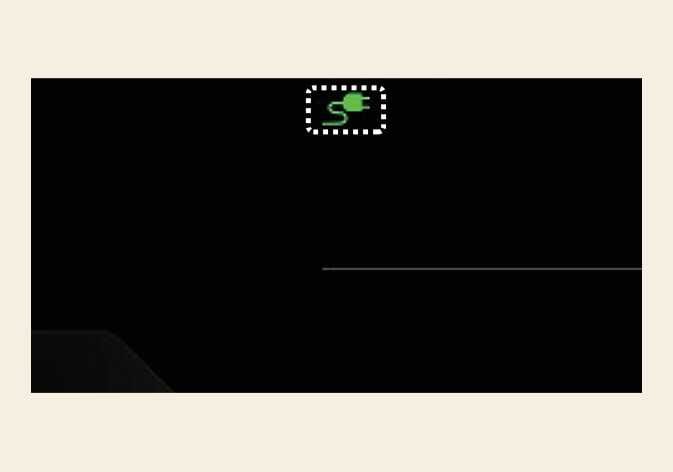

  9. Controleer of het laadindicatielampje voor de hoogspanningsbatterij ( ) in het instrumentenpaneel AAN gaat. Als het laadindicatielampje ( ) UIT is, wordt de hoogspanningsbatterij niet geladen. Als de laadstekker niet goed aangesloten is, dan moet de laadkabel opnieuw aangesloten worden om te beginnen met laden.

    OMV053096L

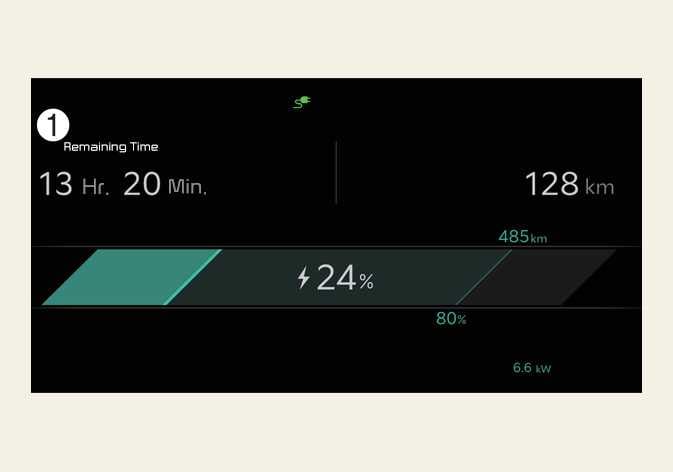

  10. Nadat het laden gestart is, wordt de geschatte laadtijd gedurende ongeveer 1 minuut weergegeven op het instrumentenpaneel.

OMV013050L

  1. Resterende tijd

Als u tijdens het opladen het bestuurdersportier opent, wordt de geschatte laadtijd eveneens gedurende ongeveer 1 minuut weergegeven op het instrumentenpaneel. Als een geplande laadprocedure of geplande airconditioning/verwarming is ingesteld, wordt de geschatte laadtijd weergegeven als '--'.

LET OP

Zorg ervoor dat de keuze van de laadstroom overeenkomt met de capaciteit van uw stroomonderbreker om het afslaan van de zekering te voorkomen.

OPMERKING

  • Indien u de laadklep niet kunt openen omdat het vriest, moet u hier licht op tikken of ijs in de nabijheid van de laadklep verwijderen. Probeer niet om de laadklep met kracht te openen.

  • Hoewel opladen ook kan terwijl de EV-toets in de stand AAN/START, is het veiliger om met opladen te beginnen terwijl de EV-toets in de stand UIT staat en het voertuig in de stand P (parkeren). Nadat het laden begonnen is, kunt u elektrische systemen zoals de radio gebruiken door de EV-toets in stand START of ON te zetten.

    Tijdens het laden kan er niet van de stand P (parkeren) naar een andere versnellingsstand worden geschakeld.

  • Afhankelijk van de conditie en de ouderdom van de hoogspanningsbatterij, de specificaties van de lader en de omgevingstemperatuur kan de laadtijd van de batterij variëren.

  • Als de laadstekker en de laadaansluiting niet goed contact maken, kan de stekker gaan loshangen of trillen. Houd in dat geval een handgreep van de laadstekker vast en duw de stekker er helemaal in.
