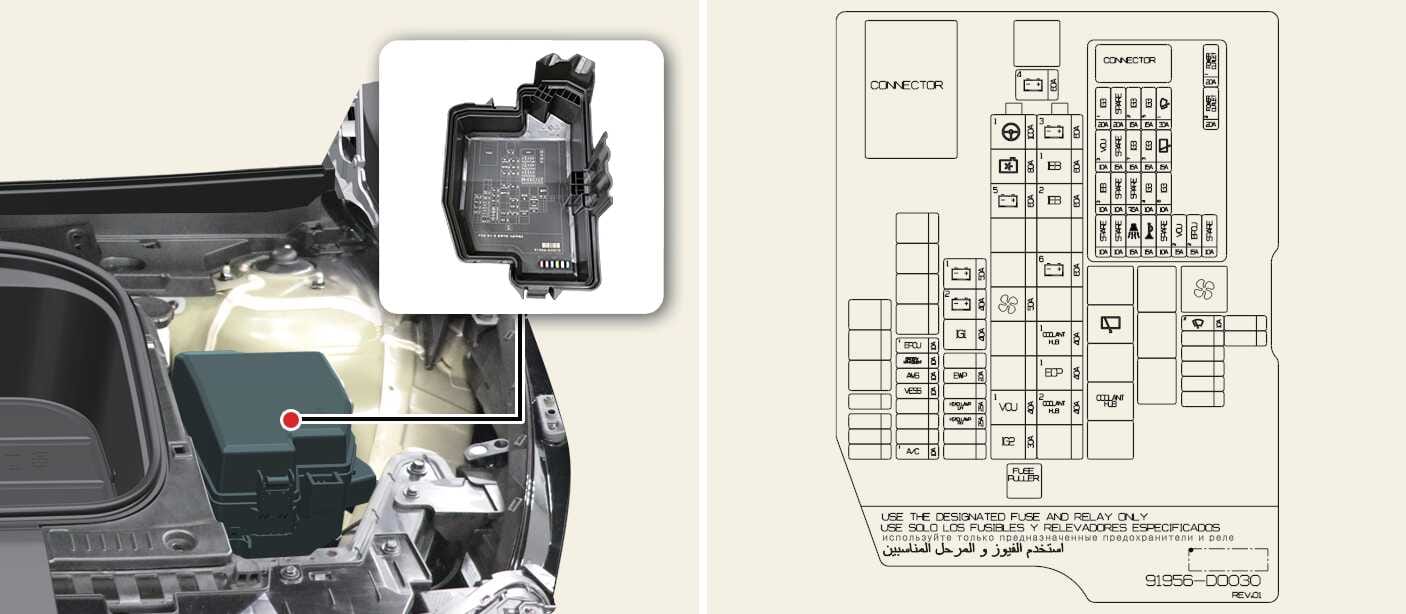

Zekeringkast motorruimte
Circuit (P/R-verbindingsblok)
|
Naam zekering |
Symbool |
Stroomsterkte zekering |
Beveiligd circuit |
|
|---|---|---|---|---|
|
MULTI FUSE-1 |
LDC |
|
180A |
P/R Knooppunt (Zekering: P/OUTLET1, T/GATE, EOP1, EOP2) |
|
MDPS1 |
|
100A |
MDPS-eenheid MDPS is hetzelfde als EPS (elektrische stuurbekrachtiging). |
|
|
MULTI FUSE-3 |
B+5 |
|
60A |
PCB-blok (IG3-hoofdrelais, zekering: WIPER1, EPCU1, B/ALARM, HORN, VCU2) |
|
B+3 |
|
60A |
Verbindingsblok ICU (Zekering: KINDERSLOT, AFCU, ACHTERKLEP OPEN, EPCU 3, MODULE8, S/VERWARMING VOOR, ZONNEDAK1, EL. BED. /RAAM LH, AMP, EL. BED./RAAM RH, EL. BED. /STOEL BEST, EL. BED. STOEL PASS, S/VERWARMING RR) |
|
|
B+2 |
|
60A |
Verbindingsblok ICU (IPS1, PS6, IPS8, IPS9, IPS10) |
|
|
B+1 |
|
50A |
Verbindingsblok ICU (IPS2, IPS3, IPS5, IPS7, IPS13) |
|
|
IEB1 |
|
60A |
IEB-eenheid |
|
|
IEB2 |
|
60A |
IEB-eenheid |
|
|
IG1 |
|
40A |
Verbindingsblok P/R (ACC-relais, IG1-relais) |
|
|
IG2 |
|
40A |
P/R verbindingsblok (relais IG2) |
|
|
MULTI FUSE-2 |
C/FAN |
|
80A |
Motor koelventilator |
|
RR HTD |
|
50A |
Verbindingsblok P/R (relais achterruitverwarming) |
|
|
TRAILER1 |
|
50A |
Aanhangerstekkereenheid |
|
|
BLOWER |
|
50A |
Verbindingsblok (relais blazer) |
|
|
FUSE |
B+4 |
|
40A |
ICU-verbindingsblok (vergrendelingsrelais voor langdurige belasting, zekering: IAU, ECS, BATTERY MANAGEMENT, AIR BAG2, MEMORY1, SPARE3 (B+), A/C2, E-CALL, IBU1, BRAKE SWITCH, MULTIMEDIA, DOOR LOCK, MODULE1) |
|
E-SHIFTER1 |
|
40A |
Verbindingsblok P/R (relais e-shifter, zekering: E-SHIFTER2) |
|
|
CHARGER1 |
|
10A |
Verbindingsblok P/R (relais vergrendelen laadklep, Relais ontgrendelen laadklep), ICCU, VCMSCDM |
|
|
CHARGER2 |
|
10A |
CDM |
|
|
AMS |
|
10A |
12V-batterijsensor |
|
|
EWP1 |
|
20A |
Elektronische waterpomp #1 |
|
|
EWP2 |
|
20A |
Elektronische waterpomp #2 |
|
|
TRAILER2 |
|
20A |
Aanhangerstekkereenheid |
|
|
VESS |
|
10A |
VESS-eenheid |
|
|
VCU1 |
|
40A |
VCU |
|
|
P/OUTLET1 |
|
40A |
Relais 12 V-aansluiting |
|
|
T/GATE |
|
30A |
PTG-eenheid |
|
|
IG3 11 |
|
20A |
Verbindingsblok ICU (IG3 8, IG3 7, IG3 10, IG3 9) |
|
|
EOP1 |
|
40A |
Elektronische oliepomp achter |
|
|
EOP2 |
|
40A |
Elektronische oliepomp voorzijde (AWD) |
|
|
E-SHIFTER2 |
|
10A |
Relais e-shifter, SCU, elektronische ATM schakelwiel |
|
|
P/OUTLET3 |
|
20A |
12V-aansluiting achter |
|
|
P/OUTLET2 |
|
20A |
12 V-aansluiting vooraan |
|
PCB-blok
|
Naam zekering |
Symbool |
Stroomsterkte zekering |
Beveiligd circuit |
|---|---|---|---|
|
WIPER1 |
 |
25A |
PCB-blok (printplaat) (hoofdrelais ruitenwissers) |
|
EPCU1 |
 |
15A |
Omvormer voorzijde (AWD) |
|
B/ALARM |
 |
10A |
PCB-blok (printplaat) (relais claxon alarmsysteem) |
|
HORN |
 |
15A |
PCB (geprint circuitbord) blok (relais claxon) |
|
WIPER2 |
 |
7,5 A |
IBU (Integrated Body Control Unit) |
|
VCU2 |
 |
15A |
VCU |
|
IG3 1 |
 |
20A |
Verbindingsblok ICU (Zekering: IG3 8, IG3 7, IG3 10, IG3 9) |
|
IG3 3 |
 |
15A |
Elektronische waterpomp |
|
IG3 5 |
 |
10A |
BMS (batterijbeheersysteem) koelvloeistof 3-wegs ventiel |
|
VCU3 |
 |
10A |
VCU |
|
IG3 4 |
 |
10A |
Elektronische waterpomp #1, #2, elektronische aircocompressor |
|
IEB3 |
 |
10A |
IEB-eenheid |
|
IG3 6 |
 |
10A |
Motor koelventilator, elektronische oliepomp voorzijde (AWD) |
|
MDPS2 |
 |
10A |
MDPS-eenheid MDPS is hetzelfde als EPS (elektrische stuurbekrachtiging). |
|
IG3 2 |
 |
15A |
Omvormer voorzijde (AWD), VCU |
Relais
|
Naam relais |
Symbool |
TYPE |
|---|---|---|
|
Relais vergrendelen laadklep |
 |
MICRO |
|
Relais E-shifter |
 |
MICRO |
|
Relais achterruitverwarming |
 |
MINI |
|
ACC Relay |
 |
MICRO |
|
IG3 Relay |
|
MICRO |
|
IG1 Relay |
 |
MICRO |
|
Blower Relay |
 |
MICRO |
|
IG2 Relay |
 |
MICRO |
|
Relais 12 V-aansluiting |
 |
MICRO |
|
Relais ontgrendelen laadklep |
 |
MICRO |
