Dimlicht koplamp (stuur rechts)

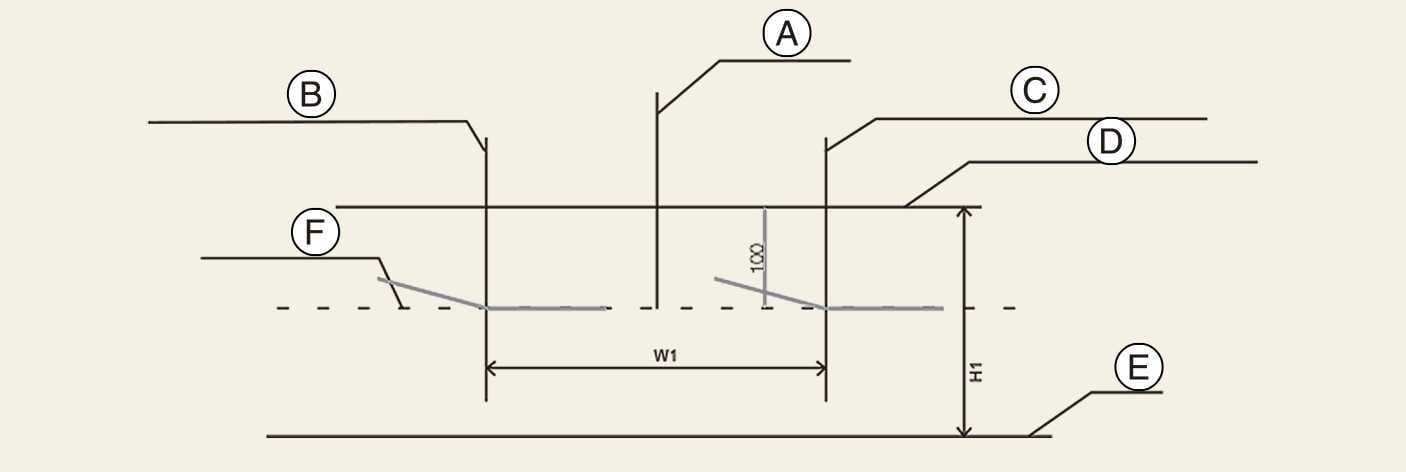

Figuur 1. Op basis van 10m-scherm
OMV093051L

A: As van auto

B: Verticale lijn door middelpunt van linker koplamp

C: Verticale lijn door middelpunt van rechter koplamp

D: Horizontale lijn door middelpunt van koplamp

E: Grond

F: Knik

Procedure

  • Zet het dimlicht aan zonder de bestuurder in de auto.

  • De begrenzingslijn moet worden geprojecteerd op de plaats van de begrenzingslijn in de afbeelding.

  • Bij het afstellen van het dimlicht, stelt u eerst horizontaal af en vervolgens verticaal.

  • Schakel de handrem uit en zet de versnelling in N (neutraal), en als de koplampafstelinrichting is uitgerust, zet de schakelaar van de koplampafstelinrichting op '0'.
