大燈及前霧燈對光調整 (歐洲)
大燈對光調整
-
將輪胎充氣至特定壓力並解除所有負載，除駕駛、備胎和工具。
-
車輛必須置於平坦地面。
-
在螢幕上劃垂直線（垂直線穿過相應的大燈中心）和水平線（水平線穿過大燈中心）。
-
大燈和電池處於正常狀況時，調整大燈照準以讓最亮的部分對準水平線和垂直線。
-

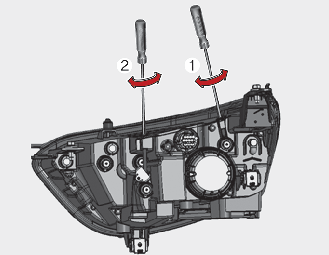

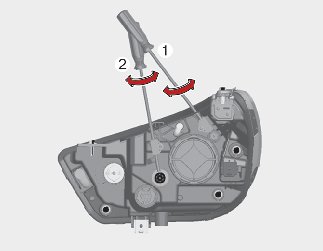

若要向左或向右調整近光和遠光燈，則可順時針或逆時針旋轉螺絲起子 (1)。若要向上或下右調整近光和遠光燈，則可順時針或逆時針旋轉螺絲起子 (2)。
前霧燈調整
前霧燈的調整方式與頭燈的調整方式相同。
目前霧燈和電池處於正常狀況時，調整前霧燈照準。

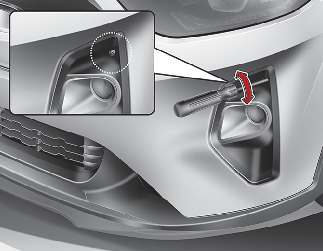

若要向上或向下調整前霧燈，則可順時針或逆時針旋轉螺絲起子。

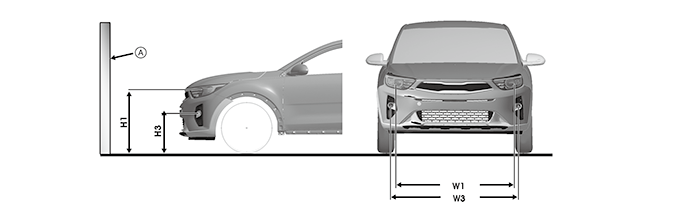

對光點
* A：畫面
大燈
|
車輛情況 |
大燈 (MFR 類型) |
大燈 (雙功能類型) |
||
|---|---|---|---|---|
|
地面高度 |
燈之間的距離 |
地面高度 |
燈之間的距離 |
|
|
近光/遠光燈 |
近光/遠光燈 |
近光/遠光燈 |
近光/遠光燈 |
|
|
H1 |
W1 |
H1' |
W1' |
|
|
無駕駛/[mm (in)] |
757 (29.8) |
1,259 (49.6) |
760 (29.9) |
1,250 (49.2) |
|
有駕駛/[mm (in)] |
747 (29.4) |
1,259 (49.6) |
750 (29.5) |
1,250 (49.2) |
|
車輛情況 |
大燈 (LED 類型) |
|||
|---|---|---|---|---|
|
地面高度 |
燈之間的距離 |
|||
|
近光 |
遠光 |
近光 |
遠光 |
|
|
H1” |
H2” |
W1” |
W2” |
|
|
無駕駛/[mm (in)] |
765 (29.9)*1 756 (29.8)*2 783 (30.8)*3 |
742 (29.2)*1 740 (29.1)*2 760 (29.9)*3 |
1,382 (54.4)*1*3 1,378 (54.3)*2 |
1,110 (43.7)*1*3 1,112 (43.8)*2 |
|
有駕駛/[mm (in)] |
760 (29.9)*1 751 (29.6)*2 778 (30.6)*3 |
737 (29)*1 735 (28.9)*2 755 (29.7)*3 |
1,382 (54.4)*1*3 1,378 (54.3)*2 |
1,110 (43.7)*1*3 1,112 (43.8)*2 |
* 1. 185/65R15
* 2. 195/55R16
* 3. 205/55R17
前霧燈
|
車輛情況 |
前霧燈 (燈泡類型) |
|
|---|---|---|
|
地面高度 |
燈之間的距離 |
|
|
H3 |
W3 |
|
|
無駕駛/[mm (in)] |
493 (19.4) |
1,431 (56.3) |
|
有駕駛/[mm (in)] |
483 (19.0) |
1,431 (56.3) |
-
開啟近光燈，駕駛不上車。
-
截止線應投射到圖示截止線中。
-
近光燈調整照準時，應先調整水平照準，再調整垂直照準。
-
如果配備大燈調平裝置，則將大燈調平裝置開關調整到 0 位置。

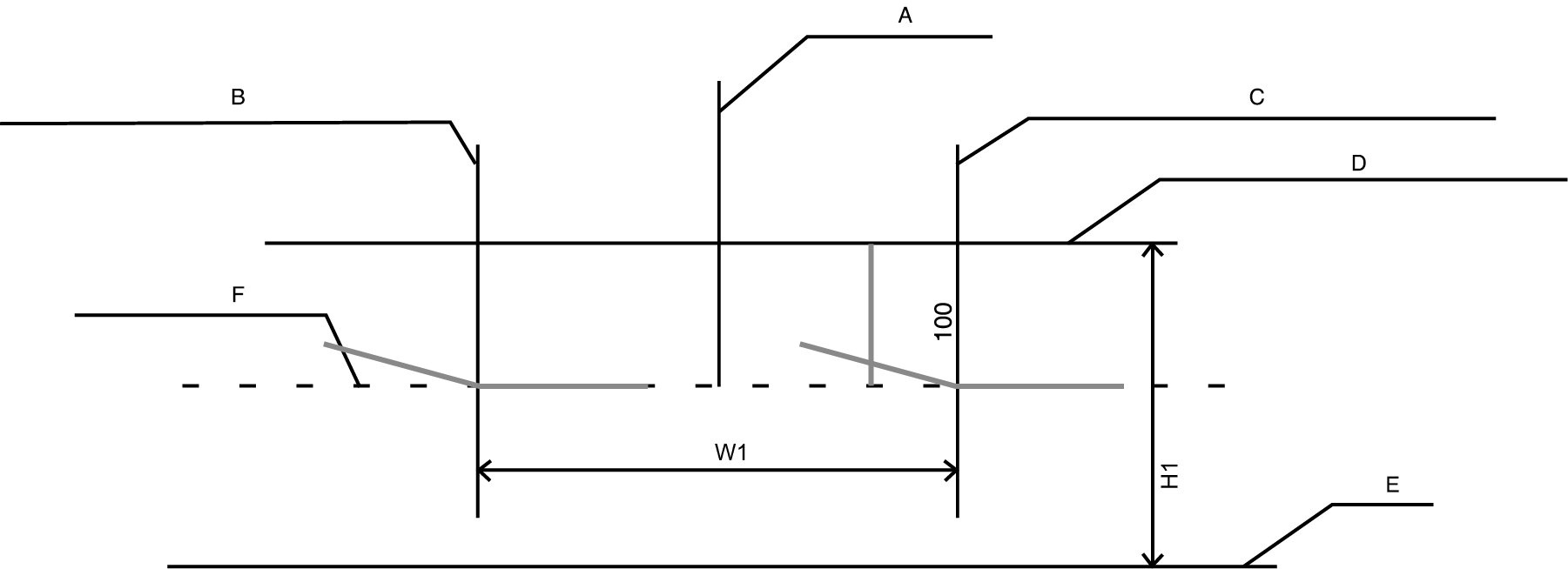

A：車軸
B：左側頭燈燈泡中心垂直線
C：右側頭燈燈泡中心垂直線
D：頭燈燈泡中心水平線
E：地面
F：截止線
-
開啟近光燈，駕駛不上車。
-
截止線應投射到圖示截止線中。
-
近光燈調整照準時，應先調整水平照準，再調整垂直照準。
-
如果配備大燈調平裝置，則將大燈調平裝置開關調整到 0 位置。

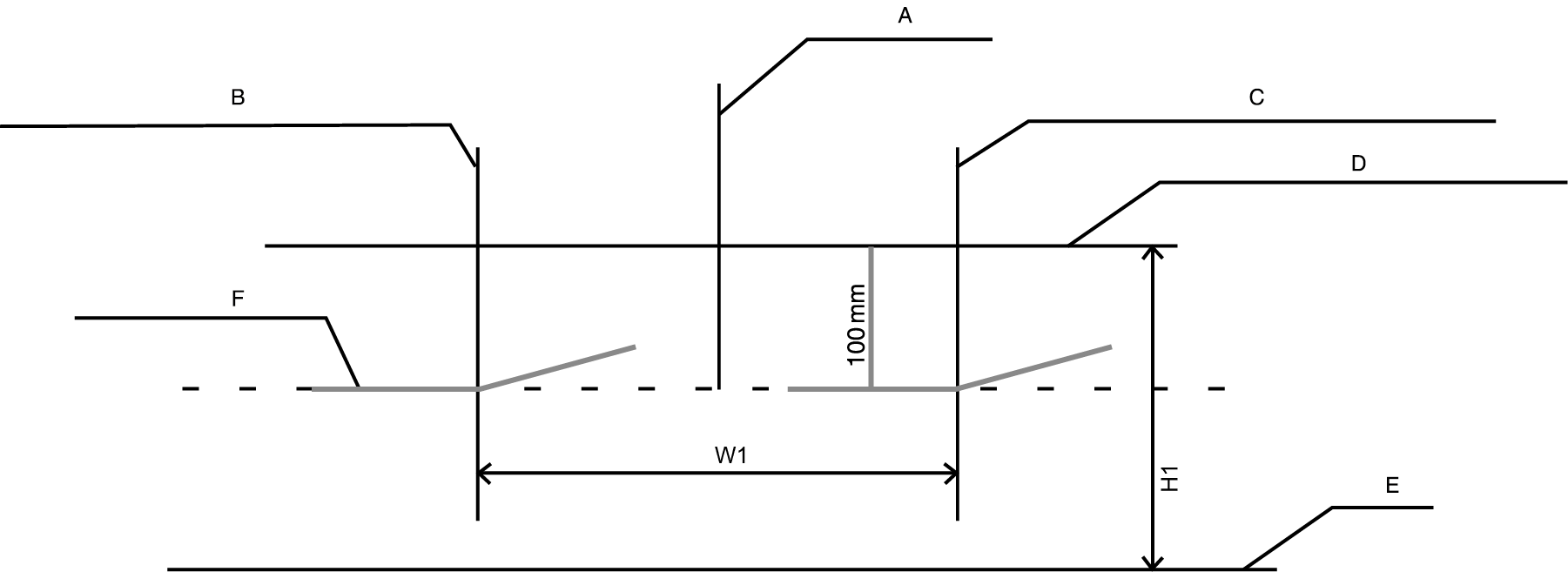

A：車軸
B：左側頭燈燈泡中心垂直線
C：右側頭燈燈泡中心垂直線
D：頭燈燈泡中心水平線
E：地面
F：截止線
-
在駕駛未上車時，開啟前霧燈。
-
截止線應投射在允許範圍內（陰影區域）。
A：車軸
B：左側霧燈燈泡中心垂直線
C：右側霧燈燈泡中心垂直線
D：頭燈燈泡中心水平線
E：地面
F：截止線
G：上限
