Регулировка угла наклона головных и передних противотуманных фар (для Европы)

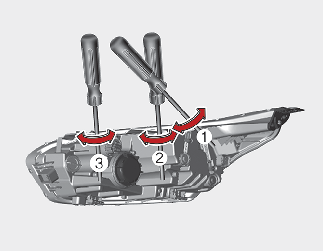

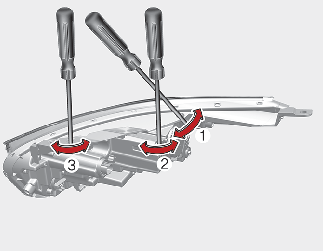

Регулировка угла наклона головных фар
Регулировка угла наклона передних противотуманных фар
-
Для передних противотуманных фар регулировку угла наклона можно выполнить так же, как для фар головного света.
-
Регулируйте угол наклона передних противотуманных фар, когда сами фары и аккумуляторная батарея находятся в нормальном состоянии.
-

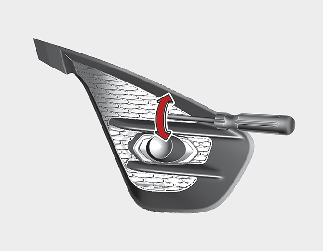

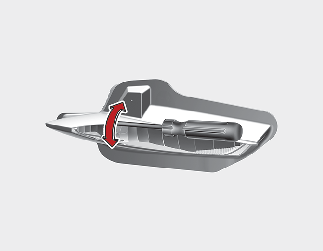

Чтобы увеличить или уменьшить угол наклона передней противотуманной фары, поверните отвертку по часовой или против часовой стрелки.

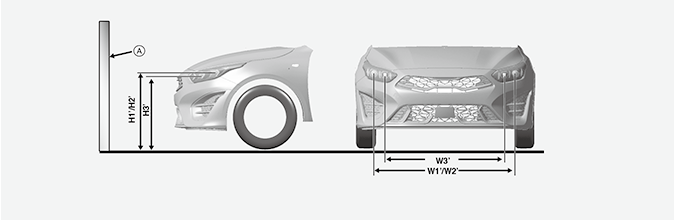

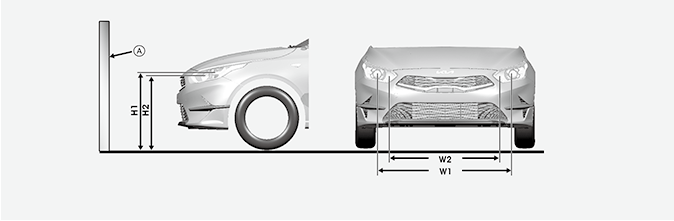

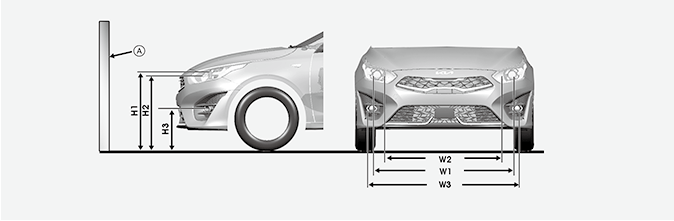

Точка наводки
* A: экран
5 дверный (стандартная модель)
|
Состояние автомобиля |
Передняя фара (галогенная, тип A) |
|||
|---|---|---|---|---|
|
Высота от поверхности земли |
Расстояние между фарами |
|||
|
Ближний свет |
Дальний свет |
Ближний свет |
Дальний свет |
|
|
H1 |
H2 |
W1 |
W2 |
|
|
без водителя [мм (дюймов)] |
706 (27,8) |
684 (26,9) |
1344 (52,9) |
1112 (43,8) |
|
с водителем [мм (дюймов)] |
700 (27,6) |
678 (26,7) |
1344 (52,9) |
1112 (43,8) |
|
Состояние автомобиля |
Передняя фара (галогенная, тип B) |
Передняя фара (светодиодная) |
||||
|---|---|---|---|---|---|---|
|
Высота от поверхности земли |
Расстояние между фарами |
Высота от поверхности земли |
Расстояние между фарами |
|||
|
Ближний свет |
Дальний свет |
Ближний свет |
Дальний свет |
Ближний/дальний свет |
Ближний/дальний свет |
|
|
H1 |
H2 |
W1 |
W2 |
H1'/H2' |
W1'/W2' |
|
|
без водителя [мм (дюймов)] |
706 (27,8) |
684 (26,9) |
1344 (52,9) |
1112 (43,8) |
714 (28,1) |
1404 (55,3) |
|
с водителем [мм (дюймов)] |
700 (27,6) |
678 (26,7) |
1344 (52,9) |
1112 (43,8) |
708 (27,9) |
1404 (55,3) |
|
Состояние автомобиля |
Передняя противотуманная фара (лампа накаливания) |
Передняя противотуманная фара (светодиодная лампа) |
||
|---|---|---|---|---|
|
Высота от поверхности земли |
Расстояние между фарами |
Высота от поверхности земли |
Расстояние между фарами |
|
|
H3 |
W3 |
H3' |
W3' |
|
|
без водителя [мм (дюймов)] |
370 (14,6) |
1426 (56,1) |
694 (27,3) |
1191 (48,9) |
|
с водителем [мм (дюймов)] |
366 (14,4) |
1426 (56,1) |
688 (27,1) |
1191 (48,9) |

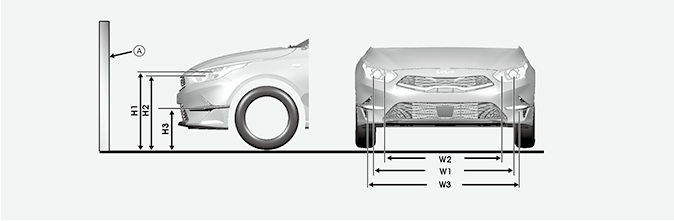

5-дверный, универсал (модель GT-Line/GT)
|
Состояние автомобиля |
Передняя фара (галогенная) |
Передняя фара (светодиодная) |
||||
|---|---|---|---|---|---|---|
|
Высота от поверхности земли |
Расстояние между фарами |
Высота от поверхности земли |
Расстояние между фарами |
|||
|
Ближний свет |
Дальний свет |
Ближний свет |
Дальний свет |
Ближний/дальний свет |
Ближний/дальний свет |
|
|
H1 |
H2 |
W1 |
W2 |
H1'/H2' |
W1'/W2' |
|
|
без водителя [мм (дюймов)] |
698 (27,5) |
676 (26,6) |
1344 (52,9) |
1112 (43,8) |
706 (27,8) |
1404 (55,3) |
|
с водителем [мм (дюймов)] |
692 (27,2) |
670 (26,4) |
1344 (52,9) |
1112 (43,8) |
700 (27,5) |
1404 (55,3) |
|
Состояние автомобиля |
Передняя противотуманная фара (лампа накаливания) |
Передняя противотуманная фара (светодиодная лампа) |
||
|---|---|---|---|---|
|
Высота от поверхности земли |
Расстояние между фарами |
Высота от поверхности земли |
Расстояние между фарами |
|
|
H3 |
W3 |
H3' |
W3' |
|
|
без водителя [мм (дюймов)] |
371 (14,6) |
1449 (57,1) |
686 (27,0) |
1191 (48,9) |
|
с водителем [мм (дюймов)] |
357 (14,1) |
1449 (57,1) |
682 (26,9) |
1191 (48,9) |
Купе-универсал (модель GT Line/GT)
|
Состояние автомобиля |
Передняя фара (галогенная) |
Передняя фара (светодиодная) |
||||
|---|---|---|---|---|---|---|
|
Высота от поверхности земли |
Расстояние между фарами |
Высота от поверхности земли |
Расстояние между фарами |
|||
|
Ближний свет |
Дальний свет |
Ближний свет |
Дальний свет |
Ближний/дальний свет |
Ближний/дальний свет |
|
|
H1 |
H2 |
W1 |
W2 |
H1'/H2' |
W1'/W2' |
|
|
без водителя [мм (дюймов)] |
701 (27,6) |
679 (26,7) |
1344 (52,9) |
1112 (43,8) |
709 (27,9) |
1404 (55,3) |
|
с водителем [мм (дюймов)] |
695 (27,4) |
673 (26,5) |
1344 (52,9) |
1112 (43,8) |
703 (27,7) |
1404 (55,3) |
|
Состояние автомобиля |
Передняя противотуманная фара (лампа накаливания) |
Передняя противотуманная фара (светодиодная лампа) |
||
|---|---|---|---|---|
|
Высота от поверхности земли |
Расстояние между фарами |
Высота от поверхности земли |
Расстояние между фарами |
|
|
H3 |
W3 |
H3' |
W3' |
|
|
без водителя [мм (дюймов)] |
371 (14,6) |
1449 (57,1) |
689 (27,1) |
1191 (48,9) |
|
с водителем [мм (дюймов)] |
357 (14,1) |
1449 (57,1) |
685 (27,0) |
1191 (48,9) |

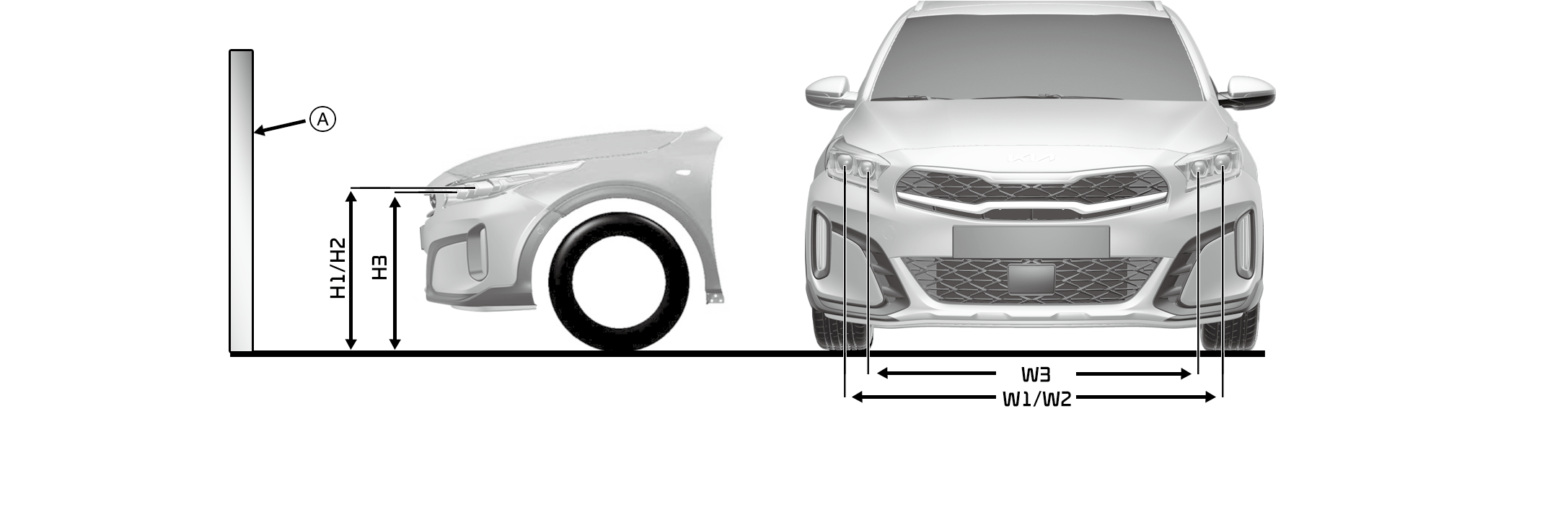

Кроссовер (шина 16 дюймов)
|
Состояние автомобиля |
Передняя фара (светодиодная) |
Передняя противотуманная фара (светодиодная лампа) |
||
|---|---|---|---|---|
|
Высота от поверхности земли |
Расстояние между фарами |
Высота от поверхности земли |
Расстояние между фарами |
|
|
Ближний/дальний свет |
Ближний/дальний свет |
H3 |
W3 |
|
|
H1/H2 |
W1/W2 |
|||
|
без водителя [мм (дюймов)] |
755 (29,7) |
1403 (55,2) |
734 (28,9) |
1201 (47,3) |
|
с водителем [мм (дюймов)] |
749 (29,5) |
728 (28,7) |
||
Кроссовер (шина 18 дюймов)
|
Состояние автомобиля |
Передняя фара (светодиодная) |
Передняя противотуманная фара (светодиодная лампа) |
||
|---|---|---|---|---|
|
Высота от поверхности земли |
Расстояние между фарами |
Высота от поверхности земли |
Расстояние между фарами |
|
|
Ближний/дальний свет |
Ближний/дальний свет |
H3 |
W3 |
|
|
H1/H2 |
W1/W2 |
|||
|
без водителя [мм (дюймов)] |
767 (30,2) |
1403 (55,2) |
746 (29,4) |
1201 (47,3) |
|
с водителем [мм (дюймов)] |
761 (30) |
740 (29,1) |
||

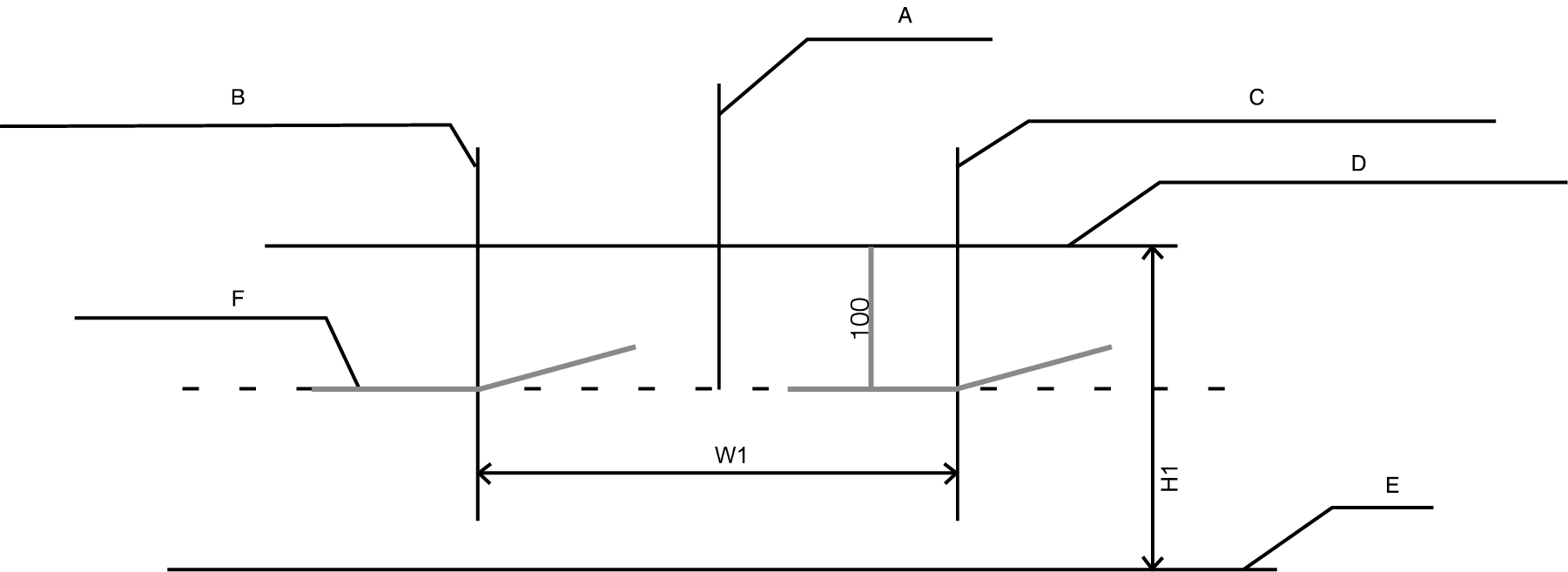

Передняя фара ближнего света (автомобиль с левосторонним рулем)
A: Ось автомобиля
B: Вертикальная линия центра лампы левой головной фары
C: Вертикальная линия центра лампы правой головной фары
D: Горизонтальная линия центра лампы головной фары
E: Земля
F: Линия светотеневой границы
* Для регулировки угла наклона измерьте фактический дорожный просвет автомобиля или обратитесь к Kia. Kia рекомендует проконсультироваться с официальным дилером Kia или партнерской сервисной компанией. Это требуется, так как данное значение может отличаться от фактического дорожного просвета автомобиля.
Головная фара ближнего света (автомобиль с правосторонним рулем)
A: Ось автомобиля
B: Вертикальная линия центра лампы левой головной фары
C: Вертикальная линия центра лампы правой головной фары
D: Горизонтальная линия центра лампы головной фары
E: Земля
F: Линия светотеневой границы
* Для регулировки угла наклона измерьте фактический дорожный просвет автомобиля или обратитесь к Kia. Kia рекомендует проконсультироваться с официальным дилером Kia или партнерской сервисной компанией. Это требуется, так как данное значение может отличаться от фактического дорожного просвета автомобиля.

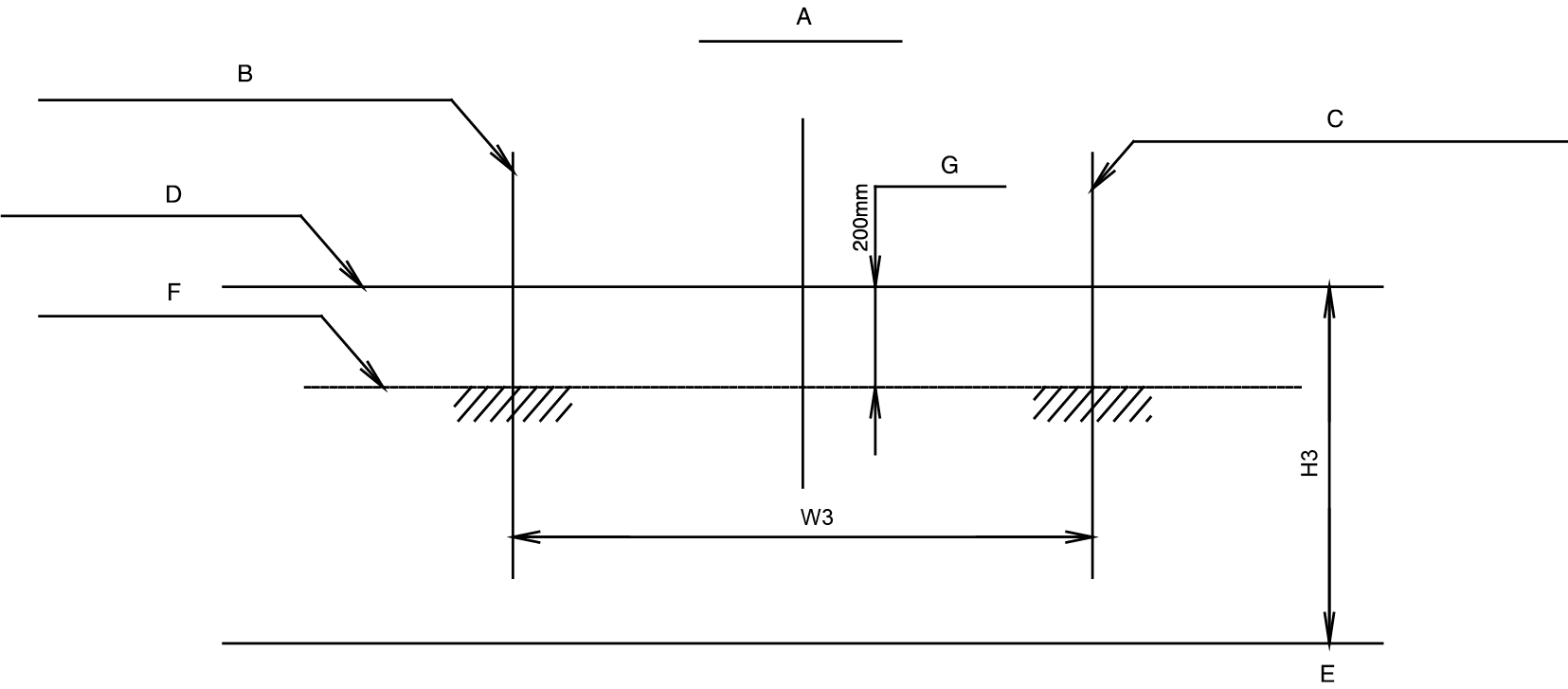

Передние противотуманные фары
A: Ось автомобиля
B: Вертикальная линия центра лампы левой противотуманной фары
C: Вертикальная линия центра лампы правой противотуманной фары
D: Горизонтальная линия центра лампы противотуманной фары
E: Земля
F: Линия светотеневой границы
G: Верхняя граница
* Для регулировки угла наклона измерьте фактический дорожный просвет автомобиля или обратитесь к Kia. Kia рекомендует проконсультироваться с официальным дилером Kia или партнерской сервисной компанией. Это требуется, так как данное значение может отличаться от фактического дорожного просвета автомобиля.
