Anslutning av den bärbara laddaren (ICCB: In-Cable Control Box)

Användning

  1. Anslut kontakten till ett vanligt vägguttag.

  2. Kontrollera om strömlampan (grön) har tänts på kontrollboxen.

  3. Tryck ned bromspedalen och dra åt parkeringsbromsen.

  4. Ställ alla strömbrytare på OFF, flytta växelväljaren till läget P (parkering) och ställ bilen på OFF. Om laddning initieras utan att växeln är i P (Parkering) startar laddningen efter det att växeln automatiskt har flyttats till P (Parkering).

  5. Öppna laddningsluckan.

    För ytterligare information; se Laddlucka.

  6. Öppna skyddslocken på laddningskontakterna. Kontrollera om det finns främmande ämnen eller damm.

  7. Håll i laddningskontaktens handtag och anslut den till fordonets laddningsinlopp. Tryck in kontakten hela vägen in. Om laddningskontakten och laddningsterminalen inte är ordentligt anslutna kan detta orsaka brand.

  8. Laddningen startar automatiskt (laddningslampan tänds).

  9. Kontrollera om laddningsindikatorlampan ( ) för högspänningsbatteriet på instrumentpanelen är PÅ. Laddning utförs inte när laddningsindikatorlampan ( ) är AV. Om laddningskontakten inte är korrekt ansluten, lossa den och tryck fast den ordentligt.

    OMV053096L

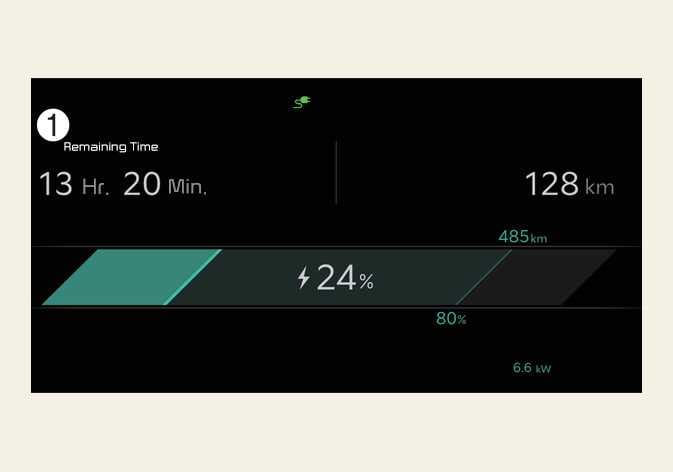

  10. När laddning påbörjas visas beräknad laddningstid på instrumentpanelen i ca 1 minut.

OMV013050L

  1. Återstående tid

Om du öppnar förardörren när bilen laddas, visas beräknad laddningstid på instrumentpanelen i cirka 1 minut. När schemalagd laddning eller schemalagd luftkonditionering/värmare är inställd visas den beräknade laddningstiden som ”--”.

VIKTIGT

Se till att valet av laddningsnivå överensstämmer med säkringens kapacitet för att undvika att den går.

OBSERVERA

  • Om du inte kan öppna laddluckan på grund av att den frusit fast, knacka lätt på den och ta bort eventuell is. Försök inte att bryta upp laddluckan.

  • Även om laddning är möjlig med EV-knappen i läge ON (på), bör du för din egen säkerhets skull påbörja laddningen när EV-knappen är i läge OFF (av) och växeln är lagd i P (parkering). Efter att laddningen har påbörjats kan du använda elektriska apparater som radio, genom att trycka på EV-knappen till START eller i läge ON (på).

    Under laddningen kan inte växeln växlas från P (parkering) till någon annan växel.

  • Beroende på högspänningsbatteriets skick och hållbarhet, laddarens specifikationer och omgivande temperatur kan tiden för att ladda batteriet variera.

  • Om laddningskontakten och laddningsuttaget inte ansluts korrekt kan kontakten hänga ner eller vibrera. Håll i så fall i laddningskontaktens handtag och tryck in den hela vägen.
