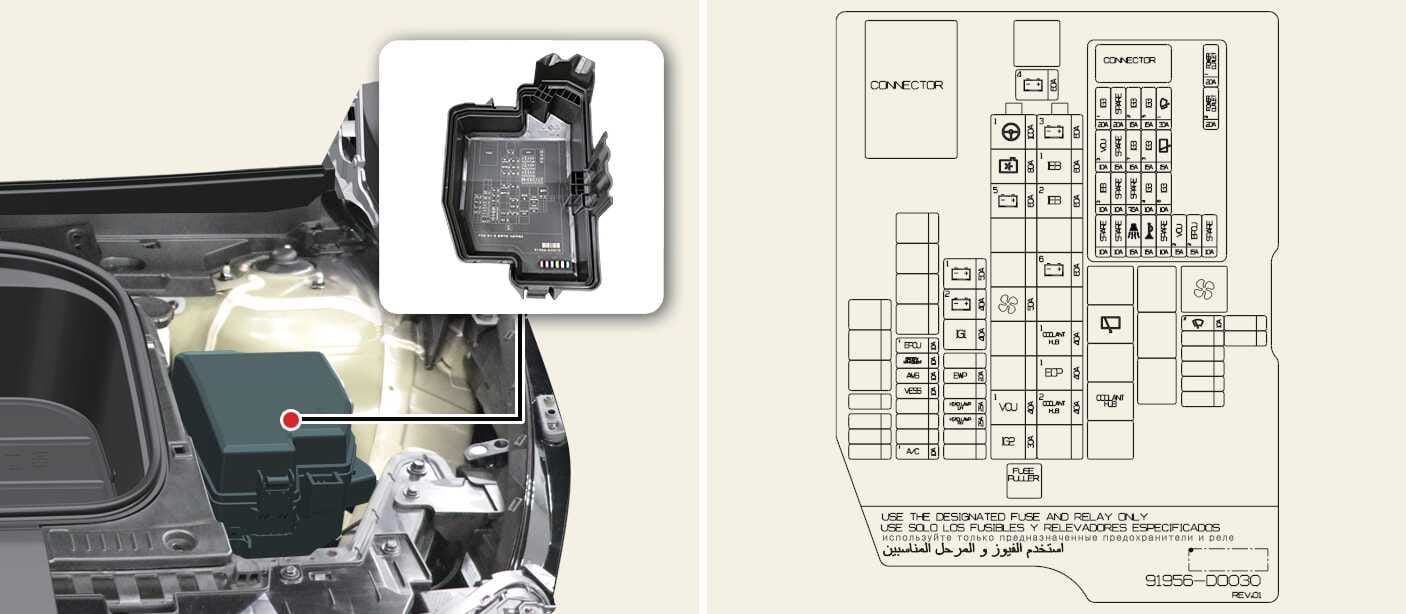

Motorutrymmets säkringsdosa
Krets (P/R-kopplingsblock)
|
Säkringsnamn |
Symbol |
Säkringens klassificering |
Kretsskyddad |
|
|---|---|---|---|---|
|
MULTISÄKRING-1 |
LDC |
|
180A |
P/R-koppling (Säkring: P/OUTLET1, T/GATE, EOP1, EOP2) |
|
STYRSERVO1 |
|
100A |
Elektrisk styrservo - MDPS MDPS är detsamma som EPS (Elektrisk styrservo). |
|
|
MULTISÄKRING-3 |
B+5 |
|
60A |
PCB-block (IG3-huvudrelä, säkringar: WIPER1, EPCU1, B/ALARM, HORN, VCU2) |
|
B+3 |
|
60A |
ICU-säkringshållare (säkring: BARNLÅS, AFCU, BACKLUCKA ÖPPEN, EPCU 3, MODULE8, SÄTESVÄRME FRAM, SOLTAK1, ELFÖNSTERHISS VÄNSTER, AMP, ELFÖNSTERHISS HÖGER, ELSÄTE FÖRARE, ELSÄTE PASS, SÄTESVÄRME BAK) |
|
|
B+2 |
|
60A |
ICU-kopplingsblock (IPS1, PS6, IPS8, IPS9, IPS10) |
|
|
B+1 |
|
50A |
ICU-kopplingsblock (IPS2, IPS3, IPS5, IPS7, IPS13) |
|
|
IEB1 |
|
60A |
Elektrisk styrservo - IEB |
|
|
IEB2 |
|
60A |
Elektrisk styrservo - IEB |
|
|
IG1 |
|
40A |
P/R-kopplingsblock (ACC-relä, IG1-relä) |
|
|
IG2 |
|
40A |
P/R-kopplingsblock (IG2-relä) |
|
|
MULTISÄKRING-2 |
C/FAN |
|
80A |
Kylfläktsmotor |
|
RR HTD |
|
50A |
P/R-kopplingsdosa (bakre värmerelä) |
|
|
TRAILER1 |
|
50A |
Släpanslutningsenhet |
|
|
BLOWER |
|
50A |
P/R-kopplingsblock (fläktrelä) |
|
|
SÄKRING |
B+4 |
|
40A |
ICU-säkringshållare (långtidsrelä för lastspärr, Säkring: IAU, ECS, batterihantering, luftkudde 2, minne 1,reserv 3 (B+), A/C2, eCall, IBU1, bromsbrytare, multimedia, dörrlås, MODULE1) |
|
E-SHIFTER1 |
|
40A |
P/R-kopplingsblock (E-växelrelä, säkring: E-SHIFTER2) |
|
|
LADDARE1 |
|
10A |
P/R-kopplingsblock (laddingslåsningsrelä, laddingsupplåsningsrelä), ICCU, VCMSCDM |
|
|
LADDARE2 |
|
10A |
CDM |
|
|
AMS |
|
10A |
12 V batterisensor |
|
|
EWP1 |
|
20A |
Elektrisk vattenpump 1 |
|
|
EWP2 |
|
20A |
Elektrisk vattenpump 2 |
|
|
TRAILER2 |
|
20A |
Släpanslutningsenhet |
|
|
VESS |
|
10A |
Elektrisk styrservo - VESS |
|
|
VCU1 |
|
40A |
VCU |
|
|
STRÖMUTTAG1 |
|
40A |
Relä strömuttag |
|
|
T/GATE |
|
30A |
Elektrisk styrservo - PTG |
|
|
IG3 11 |
|
20A |
ICU-kopplingsblock (IG3 8, IG3 7, IG3 10, IG3 9) |
|
|
EOP1 |
|
40A |
Elektronisk oljepump bak |
|
|
EOP2 |
|
40A |
Elektronisk oljepump fram (AWD) |
|
|
E-SHIFTER2 |
|
10A |
E-växelrelä, SCU, elektronisk ATM växelpanel |
|
|
P/UTTAG3 |
|
20A |
Bakre strömuttag |
|
|
STRÖMUTTAG2 |
|
20A |
främre strömuttag |
|
PCB-block
|
Säkringsnamn |
Symbol |
Säkringens klassificering |
Kretsskyddad |
|---|---|---|---|
|
WIPER1 |
 |
25A |
PCB (kretskort) -block (torkarbladens huvudrelä) |
|
EPCU1 |
 |
15A |
Främre omvandlare (AWD) |
|
B/LARM |
 |
10A |
PCB kretskort, signalhornsrelä för stöldlarm |
|
HORN |
 |
15A |
PCB kretskort, signalhornsrelä |
|
WIPER2 |
 |
7,5 A |
IBU (integrerad karosskontrollmodul) |
|
VCU2 |
 |
15A |
VCU |
|
IG3 1 |
 |
20A |
ICU-säkringshållare (säkring: IG3 8, IG3 7, IG3 10, IG3 9) |
|
IG3 3 |
 |
15A |
Elektronisk vattenpump |
|
IG3 5 |
 |
10A |
BMS (batterihanteringssystem) kylvätska 3-vägsventil |
|
VCU3 |
 |
10A |
VCU |
|
IG3 4 |
 |
10A |
Elektronisk vattenpump #1, #2, elektronisk A/C-kompressor |
|
IEB3 |
 |
10A |
Elektrisk styrservo - IEB |
|
IG3 6 |
 |
10A |
Kylfläktmotor, elektronisk oljepump fram (AWD) |
|
MDPS2 |
 |
10A |
Elektrisk styrservo - MDPS MDPS är detsamma som EPS (Elektrisk styrservo). |
|
IG3 2 |
 |
15A |
Främre omvandlare (AWD), VCU |
Relä
|
Relänamn |
Symbol |
TYP |
|---|---|---|
|
Låsrelä för laddare |
 |
MICRO |
|
E-växlare relä |
 |
MICRO |
|
Rear Heated Relay |
 |
MINI |
|
ACC-relä |
 |
MICRO |
|
IG3 Relay |
|
MICRO |
|
IG1-relä |
 |
MICRO |
|
Fläktrelä |
 |
MICRO |
|
IG2 Relay |
 |
MICRO |
|
Relä strömuttag |
 |
MICRO |
|
Upplåsningsrelä för laddare |
 |
MICRO |
