Описание панели предохранителей/реле
На внутренней стороне крышки панели предохранителей/реле находится табличка с указанием наименования и номинальных параметров предохранителей/реле.
Не все описания панели предохранителей, приведенные в данном руководстве, могут относиться к вашему автомобилю. Информация была точной на момент печати. При осмотре панели предохранителей в автомобиле см. табличку со сведениями о панели предохранителей.

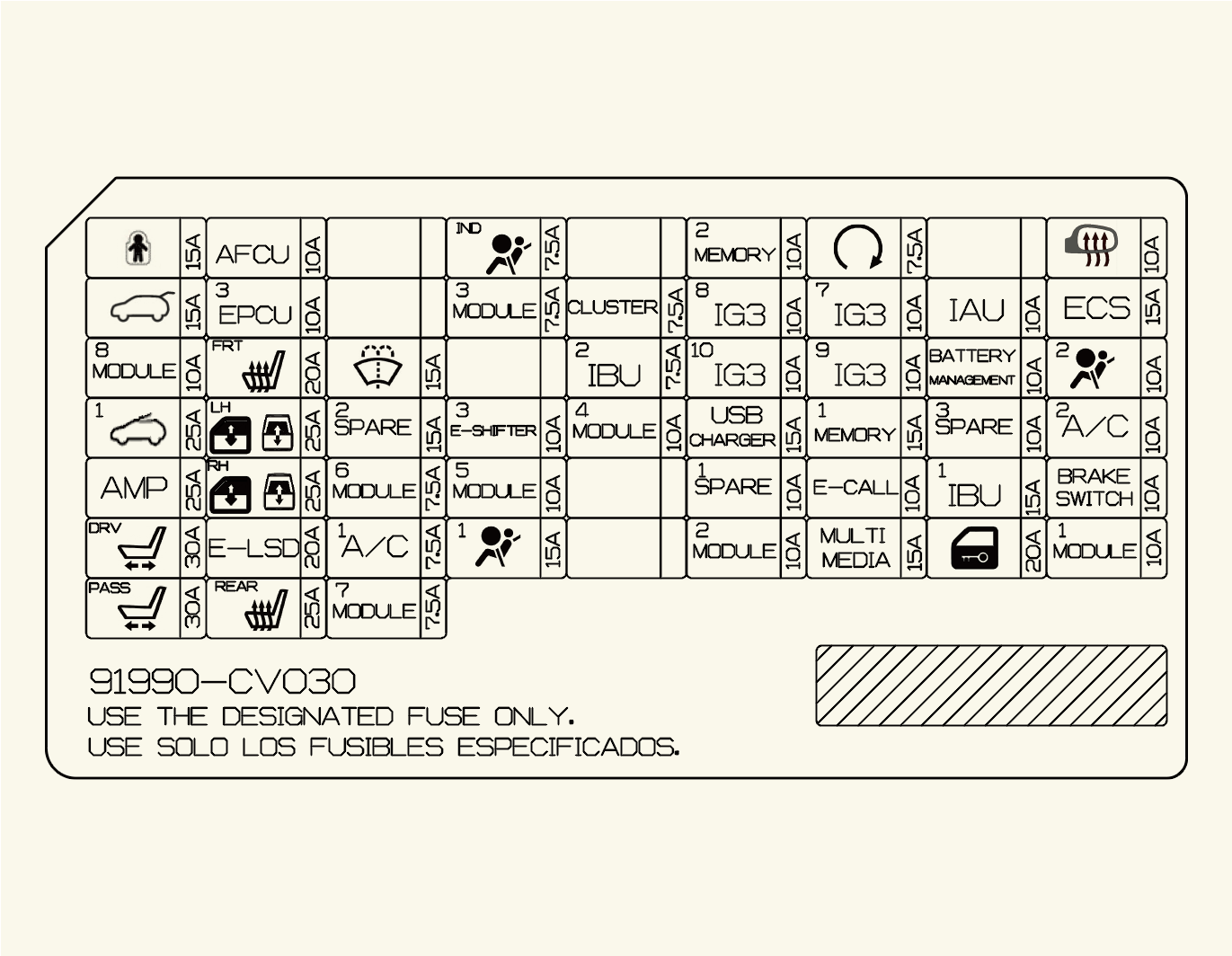

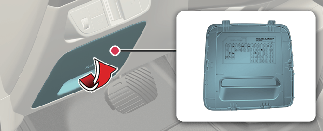

Панель предохранителей сбоку от водителя
Соединительная панель ICU
|
Наименование предохранителя |
Символ |
Номинал предохранителя |
Защищенная цепь |
|---|---|---|---|
|
CHILD LOCK |
 |
15 A |
Реле блокировки от детей, реле разблокировки от детей |
|
AFCU |
 |
10 A |
AFCU |
|
A/BAG IND |
 |
7,5 А |
На потолочной консоли |
|
ПАМЯТЬ 2 |
 |
10 A |
Предохранитель — ПАМЯТЬ 2, блок динамической подсветки интерьера, левая/правая подсветка амортизирующей прокладки, ADP, проекционный дисплей, блок ADS |
|
«START» (Пуск) |
 |
7,5 А |
Блок управления транспортным средством (VCU), интегрированный блок управления электрооборудованием кузова (IBU) |
|
HEATED MIRROR |
 |
10 A |
Блок внешних зеркал водителя/пассажира |
|
TAILGATE OPEN |
 |
15 A |
Защелка двери багажного отделения |
|
EPCU 3 |
 |
10 A |
Задний инвертор |
|
MODULE3 |
 |
7,5 А |
Многофункциональный переключатель, интегрированный блок управления электрооборудованием кузова (IBU), переключатель стоп-сигналов, модуль двери водителя |
|
CLUSTER |
 |
7,5 А |
Проекционный дисплей, приборный щиток |
|
IG3 8 |
 |
10 A |
Блок V2L, ICCU, VCMS, задний электронный масляный насос, CDM |
|
IG3 7 |
 |
10 A |
Датчик температуры в салоне автомобиля, главный блок управления аудио/видео и навигацией, отопитель с положительным температурным коэффициентом, модуль управления системой кондиционирования, приборный щиток |
|
IAU |
 |
10 A |
Наружная ручка водительской/пассажирской двери |
|
СИСТЕМА ECS |
 |
15 A |
Не используется |
|
MODULE8 |
 |
10 A |
Модуль электропривода водительского/пассажирского сиденья, ручной переключатель управления сиденьем водителя/пассажира |
|
S/HEATER FRT |
 |
20 A |
Модуль управления вентиляцией передних сидений, модуль управления подогревателями передних сидений |
|
WASHER |
 |
15 A |
Многофункциональный переключатель |
|
IBU2 |
 |
7,5 А |
Интегрированный блок управления электрооборудованием кузова (IBU) |
|
IG3 10 |
 |
10 A |
Блок управления системой (SCU), задний инвертор, BMU |
|
IG3 9 |
 |
10 A |
Не используется |
|
УПРАВЛЕНИЕ АККУМУЛЯТОРОМ |
 |
10 A |
BMU |
|
ПОДУШКА БЕЗОПАСНОСТИ 2 |
 |
10 A |
Модуль управления системой пассивной безопасности |
|
ЛЮК В КРЫШЕ1 |
 |
25 А |
Двигатель люка в крыше |
|
P/WINDOW LH |
 |
25 А |
Предохранительный модуль электрического стеклоподъемника водительской двери (LHD), предохранительный модуль электрического стеклоподъемника пассажирской двери (RHD), предохранительный модуль электрического стеклоподъемника задней левой двери |
|
SPARE2 (IG2) |
 |
15 A |
Не используется |
|
E-SHIFTER 3 |
 |
10 A |
Поворотная ручка электронного переключения передач (автоматическая коробка передач) |
|
MODULE4 |
 |
10 A |
Передний/задний угловой радар левый/правый, передний/задний инвертор, блок ADAS (вождение), блок VESS (система виртуального звука двигателя), радар интеллектуального круиз-контроля, камера переднего вида (ADAS), блок ADAS, переключатель верхней крышки консоли |
|
ЗАРЯДНОЕ УСТРОЙСТВО USB |
 |
15 A |
Зарядное устройство USB сиденья водителя/пассажира, зарядное устройство USB передней консоли #1/#2 |
|
ПАМЯТЬ 1 |
 |
15 A |
Предохранитель — MEMORY2, приборный щиток, модуль управления системой кондиционирования, лампа динамической подсветки интерьера на консоли (верхняя/нижняя), напольный переключатель консоли, лампа динамической подсветки интерьера на двери водителя/пассажира, левая/правая лампа динамической подсветки интерьера на задней двери |
|
SPARE3 (B+) |
 |
10 A |
Не используется |
|
A/C2 |
 |
10 A |
Модуль управления системой кондиционирования, клапан высокого давления, клапан хладагента #1/#2, соединительная панель P/R (реле вентилятора), охладитель BSA #1, клапан охлаждающей жидкости системы кондиционирования |
|
AMP |
 |
25 А |
AMP (усилитель) |
|
P/WINDOW RH |
 |
25 А |
Предохранительный модуль электрического стеклоподъемника пассажирской двери (LHD), предохранительный модуль электрического стеклоподъемника водительской двери (RHD), предохранительный модуль электрического стеклоподъемника задней правой двери |
|
MODULE6 |
 |
7,5 А |
Интегрированный блок управления электрооборудованием кузова (IBU) |
|
MODULE5 |
 |
10 A |
Разъем канала передачи данных, электрохромное зеркало, модуль экстренного вызова, ADP, главный блок управления аудио/видео и навигацией, переключатель аварийной панели, левая/правая фара, AMP (усилитель), беспроводное зарядное устройство для смартфона, модуль электропривода сиденья водителя/пассажира, модуль управления вентиляцией передних сидений, модуль управления подогревом передних сидений, модуль управления подогревом задних сидений, переключатель напольной консоли, модуль устройства автоматической регулировки угла наклона передних фар, модуль IFS (интеллектуальная система переднего освещения) |
|
SPARE1 (ACC) |
 |
10 A |
Не используется |
|
E-CALL |
 |
10 A |
Модуль экстренного вызова |
|
IBU1 |
 |
15 A |
Интегрированный блок управления электрооборудованием кузова (IBU) |
|
BRAKE SWITCH |
 |
10 A |
Переключатель стоп-сигналов, интегрированный блок управления электрооборудованием кузова (IBU) |
|
P/SEAT DRV |
 |
30 A |
Переключатель электропривода водительского сиденья, модуль электропривода водительского сиденья с интегрированной системой памяти (IMS) |
|
A/C1 |
 |
7,5 А |
Модуль управления системой кондиционирования |
|
ПОДУШКА БЕЗОПАСНОСТИ 1 |
 |
15 A |
Модуль управления системой пассивной безопасности |
|
MODULE2 |
 |
10 A |
AMP (усилитель), ADP, соединительная панель P/E (реле розетки питания), интегрированный блок управления электрооборудованием кузова (IBU), модуль экстренного вызова, блок ADAS, клавиатура системы управления аудио/видео и навигацией, главный блок управления аудио/видео и навигацией |
|
МУЛЬТИМЕДИА |
 |
15 A |
Главный блок управления аудио/видео и навигацией |
|
DOOR LOCK |
 |
20 A |
Реле дверного замка, реле разблокировки дверей, реле взаимной блокировки |
|
MODULE1 |
 |
10 A |
Выключатель аварийной сигнализации, многофункциональный переключатель, разъем канала передачи данных, датчик дождя, сигнализация UIP, датчик UIP, блок PTG, модуль двери водителя, блок внешних зеркал водителя/пассажира |
|
P/SEAT PASS |
 |
30 A |
Переключатель электропривода пассажирского сиденья, модуль реле пассажирского сиденья |
|
S/HEATER RR |
 |
25 А |
Модуль управления подогревом задних сидений |

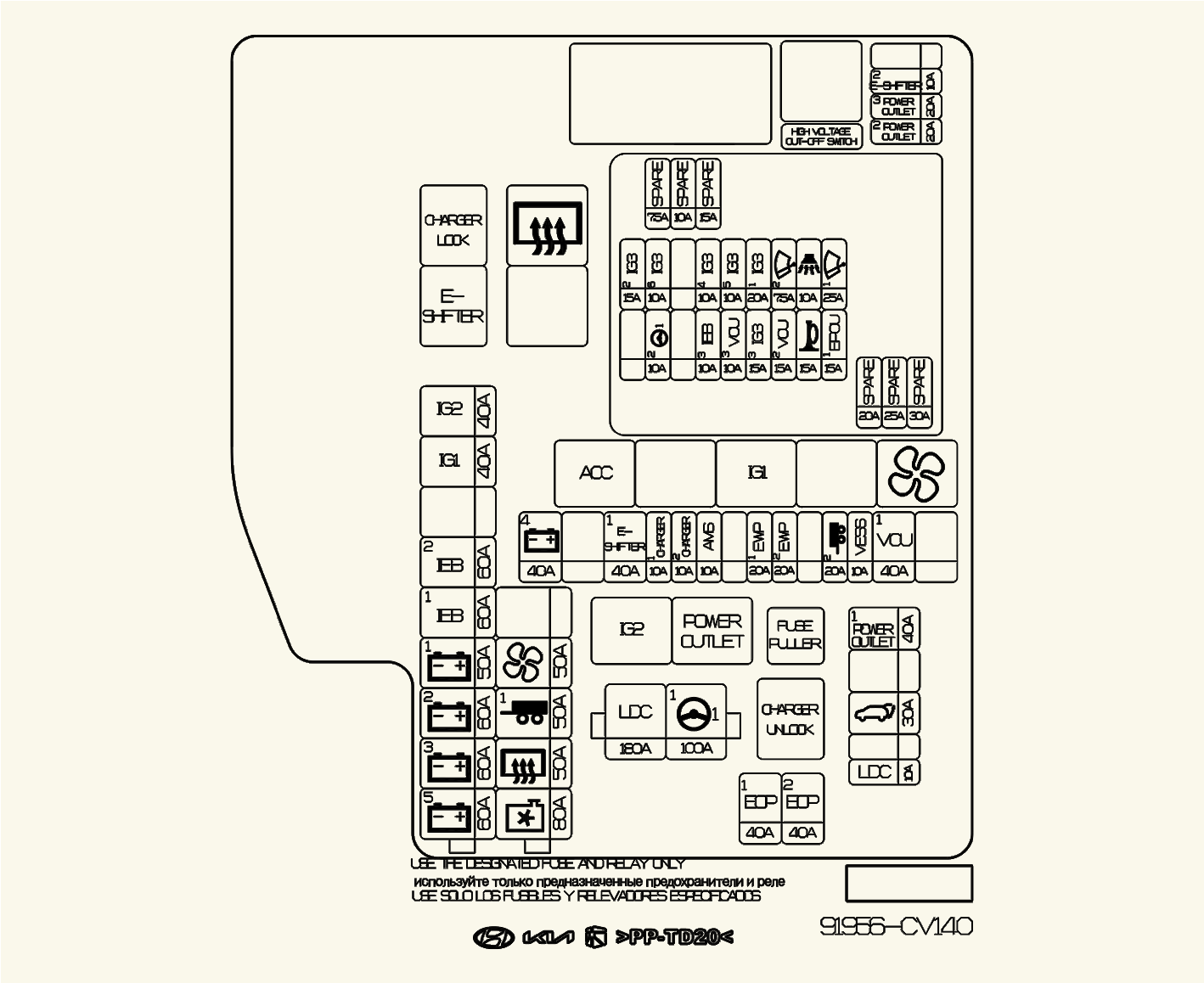

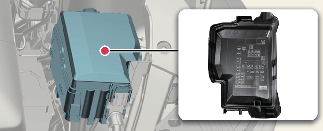

Панель с предохранителями в моторном отсеке
Цепь (соединительная панель P/R)
|
Наименование предохранителя |
Символ |
Номинал предохранителя |
Защищенная цепь |
|
|---|---|---|---|---|
|
MULTI FUSE-1 |
LDC (Низковольтный преобразователь постоянный ток – постоянный ток) |
|
180 A |
Панель P/R (предохранитель: P/OUTLET1, T/GATE, EOP1, EOP2) |
|
MDPS1 |
|
100 A |
Блок MDPS * MDPS — это то же самое, что и электроусилитель руля (EPS). |
|
|
MULTI FUSE-3 |
B+5 |
|
60 А |
Блок печатной платы (главное реле IG3, предохранитель: WIPER1, EPCU1, B/ALARM, HORN, VCU2) |
|
B+3 |
|
60 А |
Соединительная панель ICU (предохранитель: CHILD LOCK, AFCU, TAILGATE OPEN, EPCU 3, MODULE8, S/HEATER FRT, SUNROOF1, P/WINDOW LH, AMP, P/WINDOW RH, P/SEAT DRV, P/SEAT PASS, S/HEATER RR) |
|
|
B+2 |
|
60 А |
Соединительная панель ICU (IPS1, PS6, IPS8, IPS9, IPS10) |
|
|
B+1 |
|
50 А |
Соединительная панель ICU (IPS2, IPS3, IPS5, IPS7, IPS13) |
|
|
IEB1 |
|
60 А |
Блок IEB |
|
|
IEB2 |
|
60 А |
Блок IEB |
|
|
ЗАЖИГ. 1 |
|
40 А |
Соединительная панель P/R (реле ACC, реле IG1) |
|
|
ЗАЖИГ. 2 |
|
40 А |
Соединительная панель P/R (реле IG2) |
|
|
MULTI FUSE-2 |
ВЕНТ. ОХЛАЖДЕНИЯ |
|
80 A |
Вентилятор охлаждения электродвигателя |
|
RR HTD |
|
50 А |
Соединительная панель P/R (реле заднего обогревателя) |
|
|
TRAILER1 |
|
50 А |
Блок соединителя прицепа |
|
|
BLOWER |
|
50 А |
Соединительная панель P/R (реле вентилятора) |
|
|
ПРЕДОХРАНИТЕЛЬ |
B+4 |
|
40 А |
Соединительная панель ICU (реле долговременной фиксации нагрузки, предохранитель: IAU, ECS, BATTERY MANAGEMENT, AIR BAG2, MEMORY1, SPARE3 (B+), A/C2, E-CALL, IBU1, BRAKE SWITCH, MULTIMEDIA, DOOR LOCK, MODULE1) |
|
E-SHIFTER1 |
|
40 А |
Соединительная панель P/R (реле электронного переключения передач, предохранитель: E-SHIFTER2) |
|
|
CHARGER1 |
|
10 A |
Соединительная панель P/R (реле блокировки зарядного устройства, реле разблокировки зарядного устройства), ICCU, VCMSCDM |
|
|
CHARGER2 |
|
10 A |
CDM |
|
|
AMS |
|
10 A |
Датчик АКБ 12 В |
|
|
EWP1 |
|
20 A |
Электронный водяной насос #1 |
|
|
EWP2 |
|
20 A |
Электронный водяной насос #2 |
|
|
TRAILER2 |
|
20 A |
Блок соединителя прицепа |
|
|
VESS |
|
10 A |
Блок VESS |
|
|
VCU1 |
|
40 А |
VCU |
|
|
P/OUTLET1 |
|
40 А |
Реле розетки питания |
|
|
T/GATE |
|
30 A |
Блок PTG |
|
|
EOP1 |
|
40 А |
Задний электронный масляный насос |
|
|
EOP2 |
|
40 А |
Передний электронный масляный насос (4WD) |
|
|
E-SHIFTER2 |
|
10 A |
Реле электронного переключения передач, SCU, поворотная ручка электронного переключения передач |
|
|
P/OUTLET3 |
|
20 A |
Задняя розетка питания |
|
|
P/OUTLET2 |
|
20 A |
Передняя розетка питания |
|
Блок печатной платы
|
Наименование предохранителя |
Символ |
Номинал предохранителя |
Защищенная цепь |
|---|---|---|---|
|
WIPER1 |
 |
25 А |
Блок печатной платы (главное реле Wiper) |
|
EPCU1 |
 |
15 A |
Передний инвертор (4WD) |
|
АВАР. СИГН. |
 |
10 A |
Блок печатной платы (реле звукового сигнала охранной сигнализации) |
|
HORN (Звуковой сигнал) |
 |
15 A |
Блок печатной платы (реле звукового сигнала) |
|
WIPER2 |
 |
7,5 А |
Интегрированный блок управления электрооборудованием кузова (IBU) |
|
VCU2 |
 |
15 A |
VCU |
|
IG3 1 |
 |
20 A |
Соединительная панель ICU (предохранитель: IG3 8, IG3 7, IG3 10, IG3 9) |
|
IG3 3 |
 |
15 A |
Электронный водяной насос |
|
IG3 5 |
 |
10 A |
Система управления АКБ, 3-ходовой клапан охлаждающей жидкости |
|
VCU3 |
 |
10 A |
VCU |
|
IG3 4 |
 |
10 A |
Электронный водяной насос #1, #2, электронный компрессор системы кондиционирования |
|
IEB3 |
 |
10 A |
Блок IEB |
|
IG3 6 |
 |
10 A |
Вентилятор охлаждения электродвигателя, передний электронный масляный насос (4WD) |
|
MDPS2 |
 |
10 A |
Блок MDPS * MDPS — это то же самое, что и электроусилитель руля (EPS). |
|
IG3 2 |
 |
15 A |
Передний инвертор (4WD), VCU |
Реле
Тип реле можно найти в следующей таблице.
|
Название реле |
Символ |
ТИП |
|---|---|---|
|
Реле блокировки зарядного устройства |
 |
МИКРО |
|
Реле электронного переключения передач |
 |
МИКРО |
|
Реле заднего обогревателя |
 |
МИНИ |
|
Реле ACC |
 |
МИКРО |
|
Реле ЗАЖИГ.1 |
 |
МИКРО |
|
Реле вентилятора |
 |
МИКРО |
|
Реле ЗАЖИГ. 2 |
 |
МИКРО |
|
Реле розетки питания |
 |
МИКРО |
|
Реле разблокировки зарядного устройства |
 |
МИКРО |
