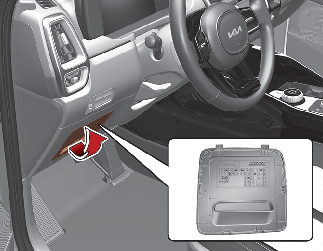

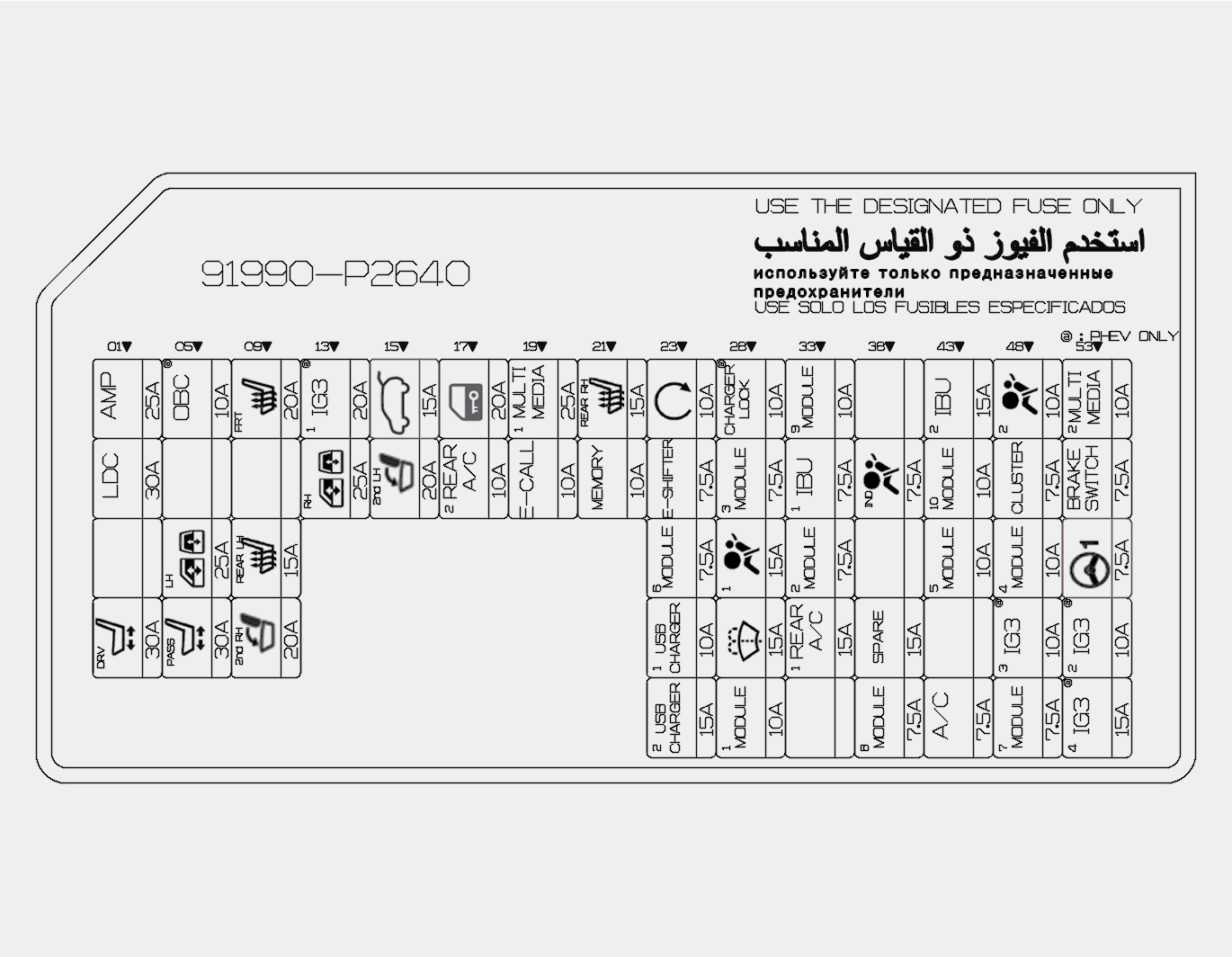

AMP (Erősítő)

Nincs használatban

Elektromos állítású vezetőülés, IMS (Integrált memória rendszer) Vezérlőegység, Vezető deréktámasz kapcsoló

[PHEV] OBC (Fedélzeti töltő)

Elektromos vezető-/utasoldali ablak biztonsági modul, Utasoldali elektromos ablak kapcsoló, Hátsó elektromos ablak kapcsolója bal oldal, Hátsó elektromos ablak biztonsági modul, bal oldali

[HEV] Utasoldali elektromos állítású ülés kapcsolója, Utas reléegység, Utasoldali elektromos ülés kapcsoló,

[PHEV] Utasoldali elektromos ülés kapcsoló, Utas reléegység

Első ülésszellőztetés vezérlőmodul, Első ülésfűtés vezérlőmodul

Második ülésfűtés bal oldali vezérlőmodulja

Második ülés jobb oldali lehajtó

[PHEV] ICM Relédoboz (IG3 Relé)

Elektromos vezető-/utasoldali ablak biztonsági modul, Utasoldali jobb elektromos ablak biztonsági ablakkapcsoló, Hátsó elektromos ablak kapcsolója jobb oldal, Hátsó elektromos ablak biztonsági modul

Csomagtérajtó-relé

Második ülésfűtés bal oldali vezérlőmodulja

[HEV] Ajtó záró/nyitó relé, holtpont-relé

[PHEV] Ajtó záró/nyitó relé, Holtpont-relé, Középső műszerfal kapcsoló, ICM Relédoboz (Üzemanyagfedél záró/nyitó relé)

Hátsó légkondicionáló vezérlőmodul

Audió, audió/videó és navigációs főegység, Biztosíték - MULTIMÉDIA 2

Vészhívás egység

Második ülésfűtés jobb oldali vezérlőmodulja

[HEV] Elektromos csomagtérajtó, IMS (Integrált memória rendszer) vezérlőmodul, Hátsó légkondicionáló vezérlőmodul, ROA (Hátsó utasra figyelmeztetés), Vezető-/utasoldali külső elektromos tükör, DAU, Műszercsoport, Esőérzékelő, Elülső légkondicionáló vezérlőmodul, Elülső légkondicionáló vezérlőpanel, Kivetített kijelző

[PHEV] Elektromos csomagtérajtó, IMS (Integrált memória rendszer) vezérlőmodul, Hátsó légkondicionáló vezérlőmodul, ROA (Hátsó utasra figyelmeztetés), Vezető-/utasoldali külső elektromos tükör, Műszercsoport, Esőérzékelő, Elülső légkondicionáló vezérlőmodul, Elülső légkondicionáló vezérlőpanel, Kivetített kijelző

Gyújtáskapcsoló

Elektronikus váltótárcsa

Nincs használatban

Csomagtér USB-töltőcsatlakozó bal oldal/jobb oldal

Hátsó konzol USB-töltőcsatlakozó bal oldal/jobb oldal, Vezető-/utasülés USB-töltőcsatlakozó

[PHEV] ICM Relédoboz (Töltőcsatlakozó rögzítés/feloldás reléje), Töltőajtó-zár modul

[HEV] IBU (Integrál karosszéria-szabályozó modul), ADAS parkolási egység, Elölnézeti kamera, Ütközőbetét kapcsolója, Környezetfigyelő egység, Hátsó sarokradar bal oldal/jobb oldal, 4WD (4-kerék meghajtás) ECU (Elektronikus vezérlőegység), Elölnézeti kamera, VESS (Virtuális motorhang rendszer) egység, Elülső konzolkapcsoló, Vezető-/Utasülés szellőztetés kapcsoló

[PHEV] IBU (Integrál karosszéria-szabályozó modul), ADAS parkolási egység, Elülső kamera, Ütközőbetét kapcsolója, Környezetfigyelő egység, Hátsó sarokradar bal oldal/jobb oldal, 4WD (4-kerék meghajtás) ECU (Elektronikus vezérlőegység), Elülső radar, VESS (Virtuális motorhang rendszer) egység, Elülső konzolkapcsoló, Vezető-/Utasülés szellőztetés kapcsoló bal oldali fogantyú/jobb oldali fogantyú

SRS (Kiegészítő utasbiztonsági rendszer) vezérlőegység

Többfunkciós kapcsoló

AMP (Erősítő), RSE bal oldal/jobb oldal, Audió, Audió/videó és navigációs főegység, IBU (Integrál karosszéria-szabályozó modu), Vészhívás egység, Első USB-töltőcsatlakozó bal oldal/jobb oldal, ADAS egység, E-Call egység, Környezetfigyelő egység

[HEV] Kulcsmágnesszelep, Vezető-/Utasoldali hangulatlámpa, ADAS parkolási egység, Data Link csatlakozó, Környezetfigyelő egység, DAU, Vezető-/Utasoldali okos kulcs külső fogantyúja, Hangulatlámpa-egység, UIP, BBS, Vezető-/Utasoldali ajtó hangulatlámpa-egység

[PHEV] Vezető-/Utasoldali hangulatlámpa, ADAS parkolási egység, Data Link csatlakozó, Környezetfigyelő egység, Vezetőajtó terület egység, Esőérzékelő, Vezető-/Utasoldali okos kulcs külső fogantyúja, Hangulatlámpa-egység, UIP érzékelő, Tartalékakkumulátor sziréna, Vezető-/Utasoldali ajtó hangulatlámpa-egység

[HEV] IBU (Integrál karosszéria-szabályozó modul), Motortér csatlakozódoboz (C akkumulátor/Ventilátor relé), BMS (Akkumulátorkezelő rendszer) Vezérlőmodul

[PHEV] IBU (Integrál karosszéria-szabályozó modul)

[HEV] DAU, Fej feletti konzol, Multifunkciós kapcsoló (R-MDPS)

[PHEV] Vezetőajtó terület egység, Fej feletti konzol, Multifunkciós kapcsoló (R-MDPS)

* Az MDPS (Motoros szervokormány) ugyanaz, mint az EPS (Elektromos szervokormány)

Hátsó klímaberendezés ventilátor motorja, ICU elágazódoboz (Biztosíték- HÁTSÓ A/C 2)

Műszercsoport, Fej feletti konzol

ADAS parkolási egység, Első ülésszellőztetés vezérlőmodul, Első ülésfűtés vezérlőmodul, Második ülésfűtés bal oldali/jobb oldali vezérlőmodul, Hátsó légkondicionáló vezérlőmodul

IBU (Integrál karosszéria-szabályozó modul)

Féklámpa kapcsolója

Fej feletti konzol, AMP (Erősítő), Első vezeték nélküli töltőegység

[HEV] Légkondicionáló elülső vezérlőpanelje, légkondicionáló elülső vezérlőmodulja, elektronikus légkondicionáló kompresszor, motortér elágazódoboz (1. PTC fűtő relé, 2. PTC fűtő relé, ventilátor relé)

[PHEV] Első légkondicionáló vezérlőpanel, Első légkondicionáló vezérlőmodul, motortér elágazódoboza (1. PTC fűtő relé, 2. PTC fűtő relé, ventilátor relé)

SRS (Kiegészítő utasbiztonsági rendszer) vezérlőegység

Műszeregység, Kivetítő képernyő

[HEV] Vészhívás egység, Audió, audió / videó és navigációs főegység, Data Link csatlakozó,Elülső légkondicionáló vezérlőpanel, Bal/jobb oldali fő fényszóró, Elülső légkondicionáló vezérlőmodul, Ütközőbetét kapcsoló, Elektromos krómozott tükör, IMS (Integrált memória rendszer) Vezérlőegység, Első ülésszellőztetés vezérlőmodul, Első ülésfűtés vezérlőmodul, Második ülésfűtés bal oldali/jobb oldali vezérlőmodul

[PHEV] Vészhívás egység, Audió, audió / videó és navigációs főegység, Data Link csatlakozó, Bal/jobb oldali fő fényszóró, Ütközőbetét kapcsoló, Elektromos krómozott tükör, IMS (Integrált memória rendszer) Vezérlőegység, Első ülésszellőztetés vezérlőmodul, Első ülésfűtés vezérlőmodul, Második ülésfűtés bal oldali/jobb oldali vezérlőmodul

[PHEV] HPCU, SBW vezérlőegység

IBU (Integrál karosszéria-szabályozó modul)

[HEV] RSE bal oldal/jobb oldal

[PHEV] Hátsó szórakoztatás bal oldal/jobb oldal

Féklámpa kapcsoló, IBU (Integrál karosszéria-szabályozó modul)

MDPS (motoros szervokormány) egység

* Az MDPS (Motoros szervokormány) ugyanaz, mint az EPS (Elektromos szervokormány)

[PHEV] Műszercsoport, Elülső légkondicionáló vezérlőpanel, Elülső légkondicionáló vezérlőmodul

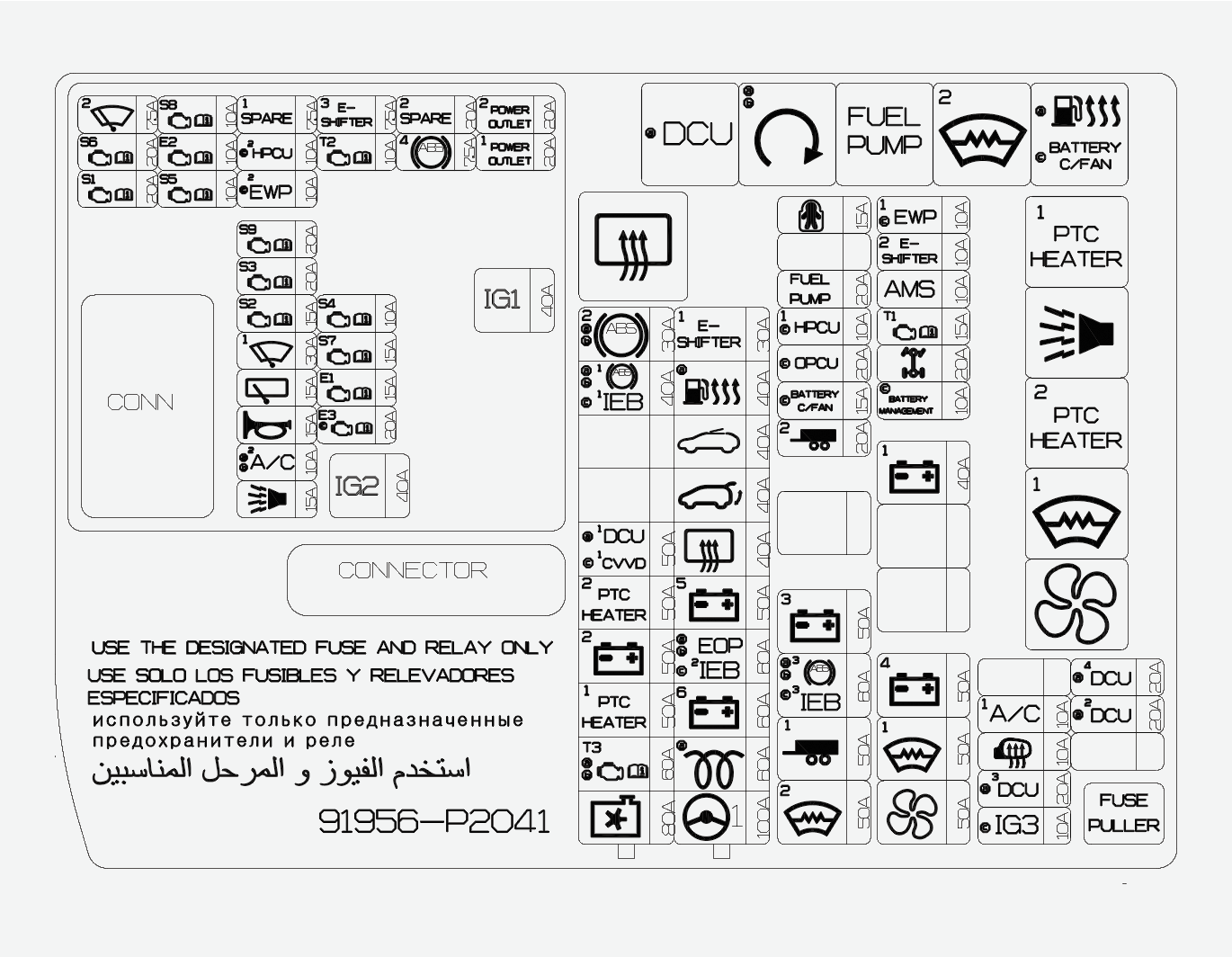

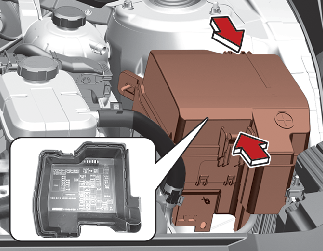

[PHEV] Elektronikus vízszivattyú

Hűtőventilátor motor

PTC 1. fűtő relé

ICU elágazódoboz (Kezelőpanel modul)

PTC 2. fűtő relé

CVVD működtető

IEB egység

MDPS (motoros szervokormány) egység

* Az MDPS (Motoros szervokormány) ugyanaz, mint az EPS (Elektromos szervokormány)

NYÁK elágazódoboz (biztosíték - IG2, IG1)

IEB egység

ICU csatlakozódoboz (biztosítékok - P/VEZ. ÜLÉS, P/BAL OLDALI ELEKTROMOS ABLAK, P/UTASÜLÉS, S/FŰTŐ (BAL HÁTSÓ), 2. SOR ÜLÉS HAJTÁS)

Hátsó fűtés relé

Elektromos csomagtérajtó

Napfénytető motor (Üveg)

SBW (vezetékes váltó) vezérlőegysége

Vontató modul

IEB egység

ICU elágazódoboz (Kezelőpanel modul)

Vontató modul

[HEV] C akkumulátor/ventilátor relé (C akkumulátor/ventilátor relé)

OPU

HPCU (Hibrid teljesítmény-vezérlő egység)

Üzemanyag-szivattyú relé

NYÁK elágazódoboz (Gyerekzár/ Nyitás relé)

Ventilátor relé

[HEV] ICU elágazódoboz (biztosítékok - AMP, ÜLÉSFŰTÉS ELSŐ, E./ ABLAK JOBB, ÜLÉS HAJTÁS JB)

[PHEV] ICU elágazódoboz (biztosítékok - AMP, OBC, ÜLÉSFŰTÉS ELSŐ, IG3 1, E./ ABLAK JOBB, ÜLÉS HAJTÁS JB)

[HEV] ICU csatlakozó blokk (biztosítékok - CSOMAGTÉRAJTÓ NYITÁS, AJTÓ RETESZELÉS, MULTIMÉDIA 1, ÜLÉSFŰTÉS (JOBB HÁTSÓ), MEMÓRIA, 9-ES MODUL, IBU 2, LÉGZSÁK 2, FÉK KAPCSOLÓ, Long Term Load Latch relé)

[PHEV] ICU csatlakozó blokk (biztosítékok - CSOMAGTÉRAJTÓ NYITÁS, AJTÓ RETESZELÉS, ÜLÉSFŰTÉS (JOBB HÁTSÓ), MEMÓRIA, START, 9-ES MODUL, IBU 2, LÉGZSÁK 2, FÉK KAPCSOLÓ, Long Term Load Latch relé)

BMS (Akkumulátor-felügyeleti rendszer) vezérlőmodulja

4WD (4 kerék meghajtás) ECU (elektronikus vezérlőegység)

TCM (Váltóvezérlő modul)

Akkumulátor-érzékelő

SBW (vezetékes váltó) vezérlőegysége

Elektronikus vízszivattyú

[HEV] Légkondicionáló elülső vezérlőpanelje, légkondicionáló elülső vezérlőmodulja, elektronikus légkondicionáló kompresszor, motortér elágazódoboz (1. PTC fűtő relé, 2. PTC fűtő relé, ventilátor relé)

[PHEV] Vezető-/utasoldali elektromos külső visszapillantó tükö, Első légkondicionáló vezérlőpanelje

Nincs használatban

Nincs használatban

Nincs használatban

2. gyújtáskapcsoló relé

1. gyújtókapcsoló relé, ACC relé

IBU (Integrál karosszéria-szabályozó modul)

Oxigénérzékelő (LE)

Gyújtótekercs #1/#2/#3/#4

OPU

ECM (motorvezérlő egység), CVVD működtető

Motortér elosztóblokk (Üzemanyag szivattyú relé)

HPCU (Hibrid teljesítmény-vezérlő egység)

Elektronikus vízpumpa, elektronikus vízpumpa (HEV (hibrid elektromos jármű))

Nincs használatban

ECM (Motorvezérlő egység)

Aktív öblítőszivattyú

Elülső ablaktörlő motor, elülső ablaktörlő (lassú) relé

Hátsó Ablaktörlő-relé, Hátsó Ablaktörlő-motor

Kürt Relé

Nincs használatban

Riasztókürt Relé

SBW (vezetékes váltó) vezérlőegysége

TCM (Váltóvezérlő modul)

[HEV] Öblítésvezérlő mágnesszelep, 1./2. olajvezérlő szelep (szívás/kipufogás),olajpumpa mágnesszelep, RCV (visszakeringtető szelep vezérlés) vezérlő mágnesszelep, hűtőventilátor motor

[PHEV] Öblítésvezérlő mágnesszelep, 1./2. olajvezérlő szelep (szívás/kipufogás),olajpumpa mágnesszelep, RCV (visszakeringtető szelep vezérlés) vezérlő mágnesszelep, ELCM (Párolg. Szivárgásellenőrző modul)

Oxigénérzékelő (fel)

ECM (Motorvezérlő egység)

ECM (Motorvezérlő egység)

IEB egység

Hátsó Konzol Elektromos Csatlakozóaljzat

Csomagtér tápkimenete
