Fényszóró és az első ködfényszóró beállítása

A fényszóró beállítása

Izzó típusa

LED típusú

Fújja fel a gumiabroncsokat az előírt nyomásra, és távolítsa el az összes súlyt a gépkocsiból a vezető, a pótkerék és a szerszámok kivételével.

A gépkocsival vízszintes talajra kell állni.

Rajzoljon a képernyőre függőleges vonalakat (amelyek az adott fényszórók középpontjain haladnak át) és egy vízszintes vonalat (amely a fényszórók középpontján halad át).

A fényszóró és az akkumulátor normál állapotában állítsa be a fényszórókat úgy, hogy a legfényesebb rész a vízszintes és függőleges vonalakra essen.

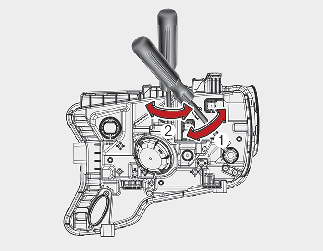

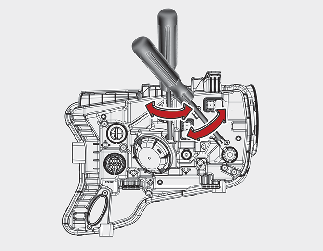

A tompított fényszóró balra vagy jobbra állításához forgassa a csavarhúzót (1) az óramutató járásával megegyező, illetve ellentétes irányba. A tompított fényszóró felfelé vagy lefelé történő állításához forgassa a csavarhúzót (2) az óramutató járásával megegyező, illetve ellentétes irányba.

Az első ködlámpa beállítása (felszereltségtől függően)

Az első ködlámpa ugyanazzal a módszerrel állítható be, mint a fényszóró.
Amikor az első ködlámpa és az elem megfelelő állapotban van, kapcsolja be az első ködlámpát.

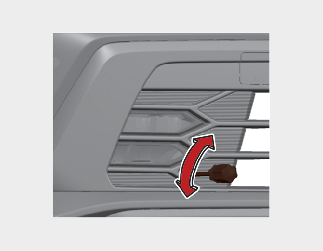

Az első ködfényszóró felfelé, ill. lefelé történő beállításához forgassa a csavarhúzót az óra járásával megegyező, ill. ellentétes irányba.

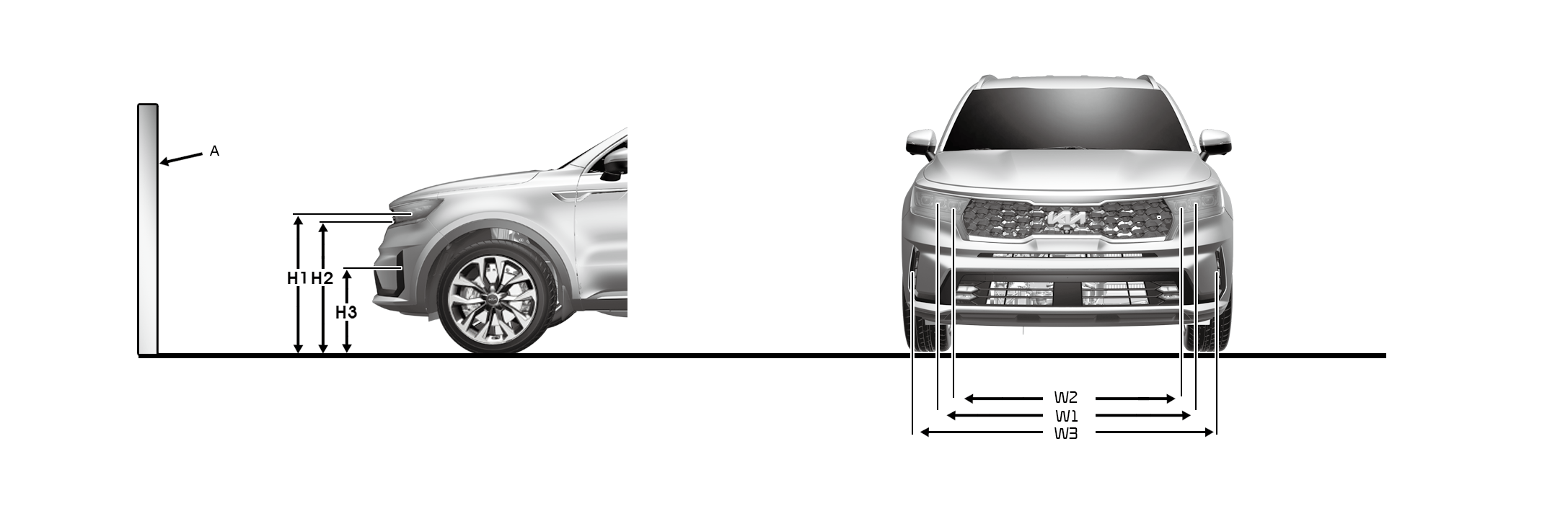

Célzópont

* A: Képernyő

A gépkocsi állapota		Elülső fényszóró (LED típus)				Ködfényszóró (LED-es típus) (felszereltségtől függően)
		Talajtól számított magasság		Lámpák közötti távolság		Talajtól számított magasság	Lámpák közötti távolság
		Tompított/országúti fényszóró		Tompított/országúti fényszóró		Talajtól számított magasság	Lámpák közötti távolság
		H1	H2	W1	W2	H3	W3
vezető nélkül [mm (hüvelyk)]	A típus	887 34,9	870 34,2	1 536 60,5	1 316 51,8	408 (10.3)	1,092 (27.7)
vezető nélkül [mm (hüvelyk)]	B típus	879 22,3	862 33,9	1 482 37,6	1 237 60,5	408 (10.3)	1,092 (27.7)
vezetővel [mm (hüvelyk)]	A típus	880 34,6	863 34,0	1 536 60,5	1 536 51,8	401 (10.1)	1,092 (27.7)
vezetővel [mm (hüvelyk)]	B típus	872 22,1	855 33,7	1 482 37,6	1 536 60,5	401 (10.1)	1,092 (27.7)

Tompított fényszóró (LHD jármű)

10 m-es képernyő alapján

A: A: Járműtengely

B: A bal oldali fényszóróizzó középpontjának függőleges vonala

C: A jobb oldali fényszóróizzó középpontjának függőleges vonala

D: A fényszóró izzó középpontjának vízszintes vonala

E: Talaj

F: Leválasztó vonal

Kapcsolja fel a tompított fényszórót úgy, hogy a vezető ne tartózkodjon a gépkocsiban.

A megfelelő törésvonal a képen látható.

A tompított fényszóró beállításakor először a vízszintes beállítást, azután a függőleges beállítást kell elvégezni.

Ha a gépkocsi fényszóró magasságállító berendezéssel van felszerelve, akkor állítsa a fényszóró magasságállító berendezés kapcsolóját „0” állásba.

Tompított fényszóró (RHD jármű)

10 m-es képernyő alapján

A: A: Járműtengely

B: A bal oldali fényszóróizzó középpontjának függőleges vonala

C: A jobb oldali fényszóróizzó középpontjának függőleges vonala

D: A fényszóró izzó középpontjának vízszintes vonala

E: Talaj

F: Leválasztó vonal

Kapcsolja fel a tompított fényszórót úgy, hogy a vezető ne tartózkodjon a gépkocsiban.

A megfelelő törésvonal a képen látható.

A tompított fényszóró beállításakor először a vízszintes beállítást, azután a függőleges beállítást kell elvégezni.

Ha a gépkocsi fényszóró magasságállító berendezéssel van felszerelve, akkor állítsa a fényszóró magasságállító berendezés kapcsolóját „0” állásba.

Első ködlámpa

10 m-es képernyő alapján

A: A: Járműtengely

B: A bal oldali ködfényszóróizzó középpontjának függőleges vonala

C: A jobb oldali ködfényszóróizzó középpontjának függőleges vonala

D: A ködfényszóróizzó középpontjának vízszintes vonala

E: Talaj

F: Leválasztó vonal

G: Felső határérték

Kapcsolja be az első ködlámpát úgy, hogy a vezető nem ül az autóban.

A leválasztó vonalnak a megengedett tartományon belül kell lennie (árnyékolt terület).
