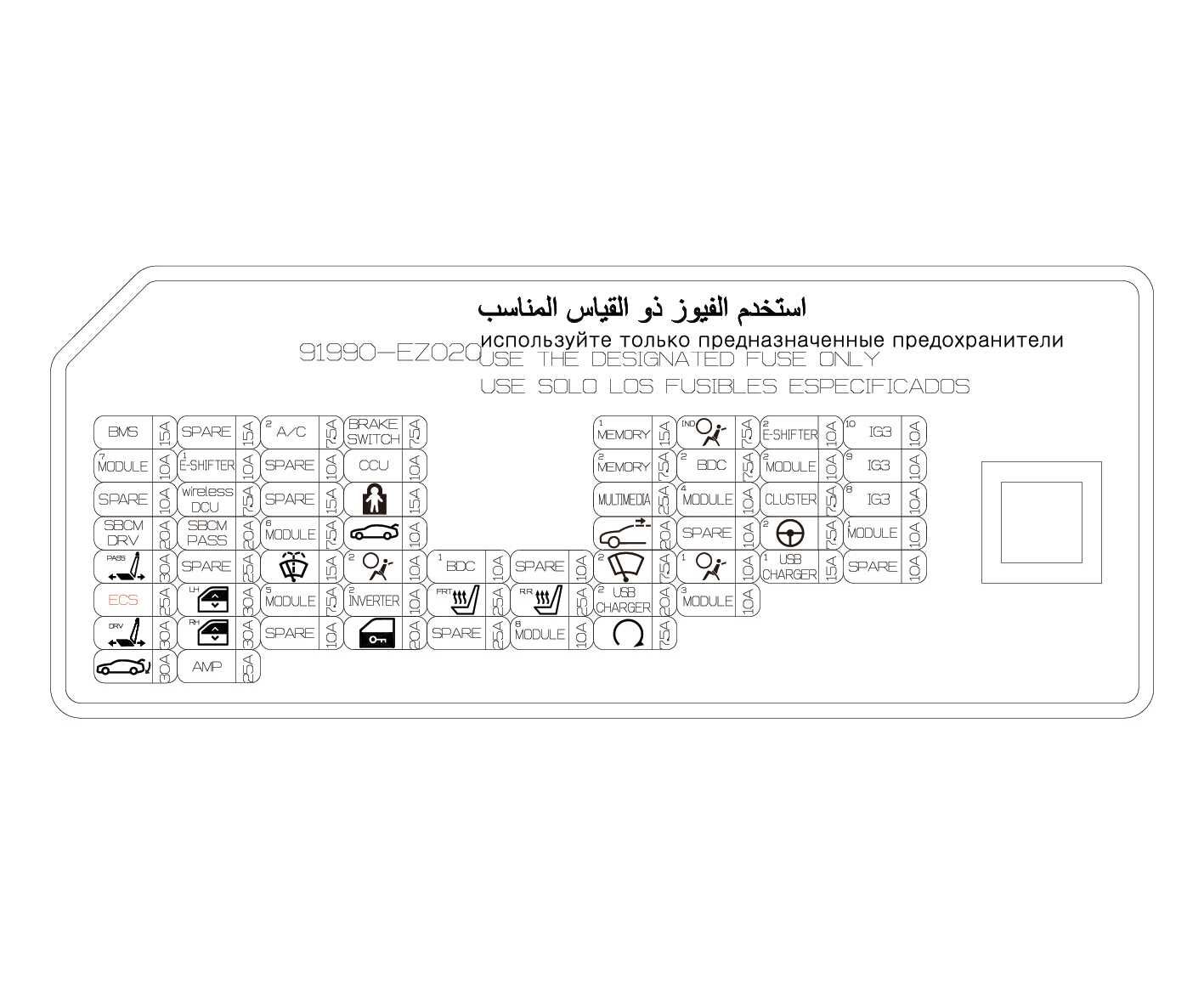

BATTERY MANAGEMENT

15A

BMS

SPARE

15A

Nicht verwendet

A/C2

7,5A

DATC (doppelte automatische Temperaturregelung), Heizungssteuerung vorne, Heizungssteuerung hinten

BRAKE SWITCH

7,5A

BDC (Karosseriesteuergerät), Bremslichtschalter

MEMORY1

15A

DATC (doppelte automatische Temperaturregelung), Heizungssteuerung vorne, Heizungssteuerung hinten, ADAS-Einheit (Parkstellung), BDC (Karosserie-Domänencontroller: Park Distance Warning Power), Stimmungslampeneinheit, Konsolen-Stimmungslampe (oben/unten), Fahrer-/Beifahrertür-Stimmungslampe, ADP_CONTROLLER (Acoustic Design Platform), Front/Rear Corner Radar LH/RH, USB JACK

A/BAG IND

7,5A

Overhead-Konsole Lampe

E-SHIFTER2

10A

SBW-Steuergerät (Shift By Wire)

IG3 10

10A

V2L_SIG (Signal vom Fahrzeug zur Last), ICCU (integrierte Ladesteuerung), VCMS (Fahrzeug-Lademanagementsystem), CCU (zentrale Kommunikationseinheit), Fahrersitzschalter (Heizung/Belüftung/integriertes Speichersystem), Beifahrersitzschalter (Heizung/Belüftung), hinteres linkes/rechtes Sicherheitsfenster-Modul

MODULE7

10A

Regensensor, aktiver Luftklappensteller, ICC_UNIT (In Cabin Cam_UNIT), BDC (Body Domain Controller), OBD (On Board Diagnostics), VESS UNIT (Virtual Engine Sound System), REAR HEATED RELAY

E-SHIFTER1

10A

SBW-Steuergerät (Shift By Wire)

RESERVE

10A

Nicht verwendet

CCU

10A

CCU (Zentrale Kommunikationseinheit)

MEMORY2

7,5A

CCNC-Tastaturschalter, Integrierte Kameraeinheit DATC (dualer automatischer Temperaturregler), Kombiinstrument, Head-Up-Display, ADP_CONTROLLER (Akustik-Design-Plattform), BDC (Body Domain Controller), ETCS (Elektrisches Mautsystem)

BDC2

7,5A

BDC (Karosseriebereich-Steuermodul)

MODULE2

10A

CCU (Zentrale Kommunikationseinheit), DCU (Datenkonnektivitätseinheit), Bremslichtschalter, Fahrer-Fensterheberschalter-Modul

IG3 9

10A

DATC (Dualer automatischer Temperaturregler), CCNC (Connected Car Navigation Cockpit), DATC Control CDU (Climate Display Unit), PTC (Positiver Temperaturkoeffizient) Heizungssignal, Feinstaubsensor im Auto, Temperatursensor im Auto

RESERVE

10A

Nicht verwendet

Wireless DCU

7,5A

DCU (Datenkonnektivitätseinheit)

SPARE

15A

Nicht verwendet

CHILD LOCK

15A

Hintere linke/hintere Tür Kindersicherung/Entriegelungsmotor

MULTIMEDIA

25A

CCNC (Vernetztes Auto-Navigations-Cockpit)

MODULE4

10A

CCNC (Connected Car Navigation Cockpit), ICC_UNIT (In Cabin Cam_UNIT), I_S_MIRR_ECM (elektrochromatischer Spiegel), CDU (Klimaanzeige), Frontkonsole (WPC Wireless Power Charger), OBD (On-Board-Diagnose), ADP_CONTROLLER (Akustikdesign-Prozessor), elektrisches Fahrersitzmodul, elektrisches Beifahrersitzmodul, AMP (Verstärker), integrierte Kameraeinheit, Scheinwerfermodul links/rechts

CLUSTER

7,5A

Kombiinstrument, Head-Up-Display

IG3 8

10A

CCU (Zentrale Kommunikationseinheit), Ladeanzeigeleuchte

SBCM DRV

20A

Fahrerseite Karosseriebereich-Steuermodul Fahrer

SBCM PASS

20A

Beifahrerseite Karosseriebereich-Steuermodul

MODULE6

7,5A

Scheinwerfer-Modul LH/RH

TRUNK OPEN

10A

Kofferraumdeckelverriegelung

SUNROOF

20A

Schiebedachmotor

RESERVE

10A

Nicht verwendet

MDPS2

7,5A

MDPS (motorgetriebene Servolenkung) Signal

MODULE1

10A

AMP (Verstärker), integrierte Kameraeinheit, ADP_CONTROLLER (Akustikdesign-Prozessor), BDC (Karosseriesteuergerät), DCU (Datenverbindungseinheit), CCU (zentrale Kommunikationseinheit), CCNC (Vernetztes Auto-Navigations-Cockpit), CCNC-Tastaturschalter, ADAS-Einheit (Parken), C/PAD USB-Ladegerät_27 W, OBD (On-Board-Diagnose)

P/SEAT PASS

30A

Schalter für den elektrischen Beifahrersitz, Elektrisches Sitzverstellmodul Beifahrersitz

RESERVE

25A

Nicht verwendet

WASHER

15A

Multifunktionsschalter, integriertes Schaltkreis-Modul (Washer vorne)

AIR BAG2

10A

ACU (Airbag-Steuergerät)

BDC1

10A

BDC (Karosseriesteuergerät), Ultra WideBand und Bluetooth Low Energy MASTER/SLAVE, Ultra WideBand Trunk, Ultra WideBand vorne links/rechts, Ultra WideBand hinten links/rechts

RESERVE

10A

Nicht verwendet

WIPER FRT2

7,5A

BDC (Karosseriesteuergerät), Scheibenwischer-Relais

AIR BAG1

10A

ACU (Airbag-Steuereinheit), ODS (Insassenerkennung)

USB CHARGER1

15A

USB-Ladegerät für Fahrer-/Beifahrersitz

RESERVE

10A

Nicht verwendet

ECS

25A

ECS (Elektronisch gesteuerte Federung)

P/WINDOW LH

30A

Vorderes linkes Sicherheits-Fensterhebermodul, hinteres linkes Sicherheits-Fensterhebermodul

MODULE5

7,5A

BDC (Karosseriebereich-Steuermodul)

INVERTER2

10A

Hinterer Wechselrichter

S/HEATER FRT

25A

Schalter für Fahrer-/Beifahrersitz (Heizung/Belüftung),

S/HEATER RR

25A

Sitzheizungs-Steuermodul hinten

USB CHARGER2

20A

C/PAD USB-Ladegerät_100W

MODULE3

10A

Frontkamera, ADAS-Fahrsteuergerät, C/PAD_SW_LWR, ADAS-Einheit (Einparken), ECS (Elektronisch gesteuerte Aufhängung), SCM (Lenksäulenmodul), Heckinverter, Eckenradar vorne/hinten LH/RH

P/SEAT DRV

30A

Schalter für den elektrischen Fahrersitz, Modul für den elektrischen Fahrersitz

P/WINDOW RH

30A

Vorderes rechtes Sicherheits-Fensterhebermodul, hinteres rechtes Sicherheits-Fensterhebermodul

RESERVE

10A

Nicht verwendet

DOOR LOCK

20A

Fahrer-/Beifahrertürverriegelungsmotor, Hintertürverriegelungsmotor, CDM (Ladetürmodul)

RESERVE

25A

Nicht verwendet

MODULE8

10A

Elektrischer Fahrersitz, Elektrischer Fahrersitz, Elektrisches Kofferraumdeckelmodul, Elektrisches Fensterheberschaltermodul

START

7,5A

VPC(Fahrzeug-Plattform-Steuergerät), BDC(Karosseriebereich-Steuergerät)

POWER TRUNK

30A

Modul für elektrische Heckklappe

AMP

25A

AMP (Verstärker)
