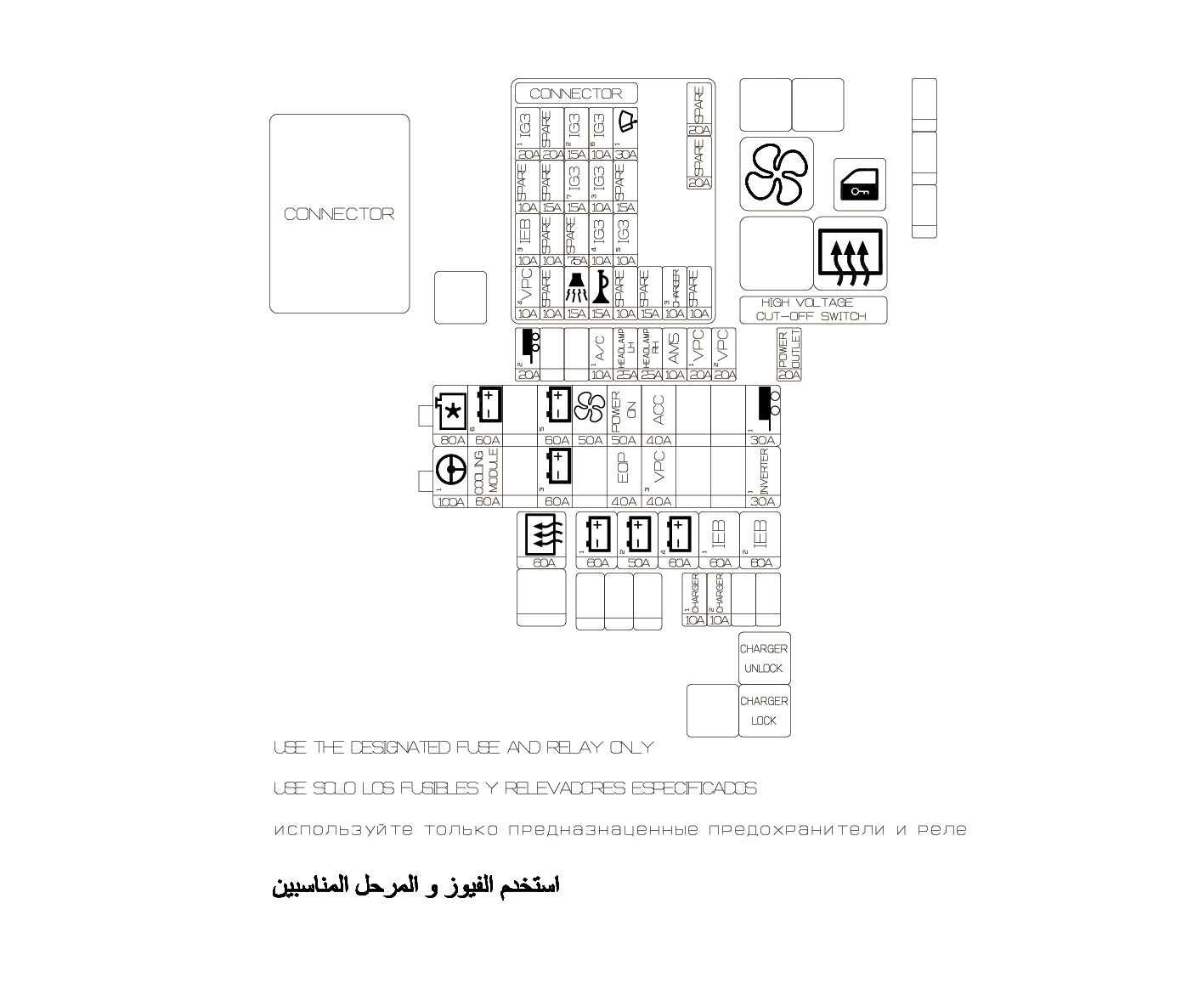

Sicherungskasten im Motorraum

Stromkreis (P/R-Verteilerblock)


Bezeichnung der Sicherung		Nennleistung der Sicherung	Geschützter Stromkreis
MULTI FUSE-1	MDPS1	100A	MDPS-Einheit (Motorgetriebene Servolenkung)
	KÜHLMODUL	60A	Modul für das Kühlsystem
	B+3	60A	PDC-Verbindungsblock (Sicherung: BMS, ELEKTRISCHER KOFFERRAUM, P/SEAT DRV, P/SEAT PASS, AMP, ECS, P/WINDOW LH, P/WINDOW RH, SBCM DRV, SBCM PASS, Kabellose DCU, E-SHIFTER1, MODULE7)
	EOP	40A	Hinterer Wechselrichter
	VPC3	40A	VPC (Fahrzeug-Plattform-Controller)
	INVERTER1	30A	Umrichter vorne
MULTIFUSE-2	COOLING FAN	80A	Kühllüftermotor
	B+6	60A	PCB-Block (IG3 Hauptrelais, Sicherung: CHARGER3, HORN, B/ALARM, WIPER RLY, POWER ON RLY, IEB3, VPC4)
	B+5	60A	PDC-Verbindungsblock (Sicherung: S/HEATER RR, AIR BAG2, INVERTER2, MODULE8, SUNROOF, USB CHARGER2)
	BLOWER	50A	P/R Anschlussleiste (Gebläserelais)
	POWER ON	50A	PCB Block (POWER ON RLY)
	ACC	40A	PCB Block (ACC ON RLY)
	TRAILER1	30A	CTM(Can-Anhänger-Modul)
SICHERUNG	B+1	60A	PDC-Verteilerblock (IPS3, IPS7, IPS2, IPS6, IPS5, IPS1, IPS4)
	B+2	50A	PDC-Anschlussleiste (IPS9, IPS12, IPS11, IPS08, IPS10)
	B+4	60A	PDC-Verteilerblock (Langzeitverriegelungsrelais, IPS13, Sicherung : MULTIMEDIA1, MEMORY1, MEMORY2, CHILD LOCK, BDC1, BRAKE SW, CCU, S/HEATER RR, P/.SEAT RR RH, DR LOCK, TAILGATE OPEN)
	IEB1	60A	IEB UNIT(Integriertes elektronisches Bremsmodul)
	IEB2	60A	IEB UNIT(Integriertes elektronisches Bremsmodul)
	TRAILER2	20A	CTM(Can-Anhänger-Modul)
	A/C1	10A	DATC (Dualer automatischer Temperaturregler)
	SCHEINWERFER LINKS	25A	Scheinwerfer-Modul links
	SCHEINWERFER RECHTS	25A	Scheinwerfer Modul rechts
	AMS	10A	12V Batteriesensor
	VPC1	20A	VPC (Fahrzeug-Plattform-Controller)
	VPC2	20A	VPC (Fahrzeug-Plattform-Controller)
	CHARGER1	10A	CDM(Ladeklappenmodul)
	CHARGER2	10A	P/R-Verbindungsblock (Ladungssperre, Ladungssperre entriegeln)
	REAR HEATED	60A	P/R-Verbindungsblock (Relais Heckscheibenheizung)
	HOCHVOLT-UNTERBRECHUNGSSCHALTER	SHUNT-SICHERUNG	HOCHVOLT-UNTERBRECHUNGSSCHALTER
	POWER OUTLET	20A	STECKDOSE vorne

Leiterplattenblock


Bezeichnung der Sicherung	Nennleistung der Sicherung	Geschützter Stromkreis
IG3 1	20A	PDC-Anschlussblock (IG3_8, IG3_9, IG3_10)
IG3 2	15A	VPC (Fahrzeug-Plattform-Controller)
IG3 3	10A	ICCU (Integrierte Ladekontrolleinheit) Signal
IG3 4	10A	Elektrisches Kompressorsignal, Kühlsystemmodul, Kühlgebläsemotor
IG3 5	10A	BMS
IG3 6	10A	Nicht verwendet
IG3 7	15A	VCMS (Fahrzeug-Lademanagementsystem)
CHARGER3	10A	Signal der ICCU (Integrierte Ladesteuerungseinheit), VCMS (Fahrzeug-Lademanagementsystem)
HORN	15A	Doppelhupe HI/LOW
B/ALARM HORN	15A	Alarmanlagenhupe
WIPER FRT1	30A	PCB-Block (Scheibenwischer-Hauptrelais)
IEB3	10A	IEB UNIT(Integriertes elektronisches Bremsmodul)
VPC4	10A	VPC (Fahrzeug-Plattform-Controller)
