A váltóáramú inverter töltő csatlakoztatása

  1. A féket nyomva tartva aktiválja a rögzítőféket.

  2. Állítson OFF állásba minden kapcsolót, váltson P (parkolás) fokozatba, és állítsa a motort OFF állásba. Ha a töltést P (parkolás) fokozatba történő váltás nélkül kezdik meg, a töltés azt követően kezdődik, hogy a sebességfokozat automatikusan P (Parkolás) állásba vált.

  3. Nyissa ki a töltőajtót.

    A további részleteket lásd: A töltőnyílás ajtaja.

  4. Ellenőrizze, hogy a töltőn és az aljzaton nincs por.

  5. Fogja meg a töltőcsatlakozó fogantyúját, és csatlakoztassa a jármű töltőaljzatához. Nyomja be teljesen a csatlakozót. A csatlakozó és a töltőaljzat nem megfelelő érintkezése tüzet okozhat.

  6. A töltés megkezdéséhez csatlakoztassa a töltőcsatlakozót az aljzathoz egy A váltóáramú inverter töltőállomásnál.

  7. Győződjön meg róla, hogy a műszerfalon ON állapotban van-e a nagyfeszültségű akkumulátor töltő jelzőfénye (). A töltés nem aktív, ha a töltő jelzőfény ( ) OFF állapotban van. Ha a csatlakozó és az aljzat nem érintkeznek megfelelően, csatlakoztassa újra a töltőkábelt.

    N_CT25Q047

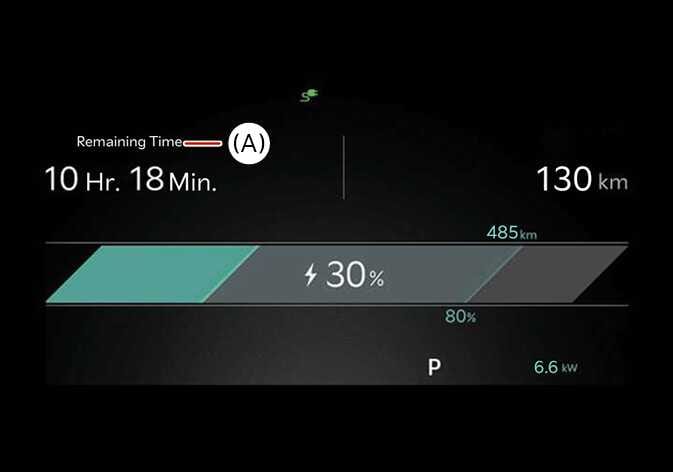

  8. A töltés megkezdése után a műszerfalon megjelenik a becsült töltési idő, körülbelül 1 percig.

    A becsült töltési idő szintén megjelenik a műszerfalon körülbelül 1 percre, ha töltés közben kinyitja a vezetőoldali ajtót. Ha az ütemezett töltés, illetve az ütemezett légkondicionálás/fűtés aktív, a kijelzőn a becsült töltési idő helyett „--” jelenik meg.

    N_CT25Q031_E

    (A) Hátralévő idő
VIGYÁZAT

  • A nagyfeszültségű akkumulátor hőmérsékletének töltés közben történő szabályozása során a rendszer a légkondicionálót használja az akkumulátor lehűtésére, ami zajt okozhat a légkondicionáló-kompresszor és a hűtőventilátor működésének eredményeként.

  • Váltóáramú töltés során a rádióvétel rossz minőségű lehet.

  • Töltés közben nem lehet P (Parkolás) állásból más fokozatba kapcsolni.

  • Egyenáramú töltés során a rádióvétel rossz minőségű lehet.

  • A nagyfeszültségű akkumulátor állapotától, a töltő műszaki jellemzőitől, és a környezeti hőmérséklettől függően a töltési idő változó lehet.

MEGJEGYZÉS

  • Ha a töltőnyílás ajtaját fagyos időjárás miatt nem lehet kinyitni, akkor enyhén kopogtassa meg vagy távolítsa el a körülötte lévő jeget. A töltőnyílás ajtaját ne próbálja meg felfeszíteni.

  • A nagyfeszültségű akkumulátor hőmérsékletének töltés közben történő szabályozása során a rendszer a légkondicionálót használja az akkumulátor lehűtésére, ami zajt okozhat a légkondicionáló-kompresszor és a hűtőventilátor működésének eredményeként.

  • A biztonság érdekében csak akkor töltse fel a járművet, ha az P (Park) pozícióban van. A töltés megkezdése után nyomja meg a start gombot a POWER ON állapotba lépéshez, ha használni kívánja a rádiót vagy más funkciókat.

  • Ha a töltőcsatlakozó és a töltőaljzat nem megfelelően vannak csatlakoztatva, a konnektor lelóghat vagy vibrálhat. Ebben az esetben fogja meg a töltőcsatlakozó fogantyúját és teljesen nyomja be.

  • A töltés során egyes körzetekben romolhat a rádiós vétel minősége.
